Rückverfolgbare Stumpfschweißverbindung aus Legierung
ASTM A234 Reduzier-T-Stück aus legiertem Stahl WP22
Ein beschaffungsfertiges, reduzierendes T-Stück mit Stumpfschweißung ASTM A234/A234M WP22 Chrom-Molybdän-legierter Stahl, für Hochtemperaturraffinerie geliefert, Energie- und Petrochemiedienstleistung mit projektdefinierten Dimensionen, Wand, Bau und Inspektion.
Was ist ein Reduzier-T-Stück aus legiertem Stahl WP22??
Ein Reduzier-T-Stück teilt oder kombiniert den Durchfluss durch einen 90-Grad-Zweig, der kleiner als der Hauptstrang ist. Es reduziert die Notwendigkeit eines separaten gleichen T-Stücks und Reduzierstücks und behält gleichzeitig eine kompakte, werkseitig hergestellte Abzweigverbindung bei.
WP22 wurde ausgewählt, um den zugelassenen 2,25Cr-1Mo-Rohrleitungsmaterialklassen in Raffinerien zu entsprechen, Kraftwerke und petrochemische Anlagen. Die endgültige Akzeptanz hängt von der Chemie ab, mechanische Eigenschaften, Wärmebehandlung, Härte- und Projektschweißanforderungen.
Technische Spezifikation
| Produkttyp | Reduzierendes Stumpfschweiß-T-Stück |
|---|---|
| Material | ASTM A234/A234M WP22 Chrom-Molybdän-legierter Stahl |
| Materialfamilie | 2.25Niedriglegierter Cr-1Mo-Stahl |
| Dimensionsbasis | ASME B16.9 für Standard-Strecken-/Abzweigkombinationen |
| Konfiguration | Gleicher Verlauf × gleicher Verlauf × kleinerer 90-Grad-Abzweig |
| Nenngröße | Kombinationen aus Standardausführung und reduziertem Abzweig; Sonderkombinationen unterliegen der Zeichnungsprüfung |
| Wandstärke | Standardpläne, Schwere Wände und projektspezifische Wände unterliegen einer Fertigungsprüfung |
| Konstruktion | Je nach Bedarf nahtlos oder geschweißt, geordnet und erlaubt durch die Materialklasse |
| Vorbereitung beenden | An die Anschlussrohrwandung und geprüfte Schweißdetails angepasste Schweißnahtfase |
| Wärmebehandlung | In Übereinstimmung mit ASTM A234 und die bestellten WP22-Klassenanforderungen |
| Dokumentation | EN 10204 3.1 MTC, Rückverfolgbarkeit der Wärme, PMI, Abmessungen und zusätzliche NDE wie bestellt |
Verfügbare Größen- und Wandkombinationen hängen von der Legierung ab, Formungsroute, Konstruktion und Menge. Bestätigen Sie den genauen Außendurchmesser und die Wand des Rohrs in der Angebotsanfrage.
Normen und technische Referenzen
Maßstandard
ASME B16.9 deckt standardmäßige werkseitig hergestellte Reduzier-T-Stück-Abmessungen für Stumpfschweißnähte ab, Toleranzen, Kennzeichnung und damit verbundene Anforderungen.
Materialspezifikation
ASTM A234/A234M deckt Schmiedearmaturen aus Kohlenstoffstahl und legiertem Stahl für den Einsatz bei mittleren und erhöhten Temperaturen ab.
Warum WP22 wählen??
WP22 wird für überhitzten Dampf in Betracht gezogen, Heißwasserstoff- oder Kohlenwasserstoff-Prozesssysteme, Ofenanschlüsse und andere Dienstleistungen, deren Rohrleitungsklasse 2,25Cr-1Mo-Fittings vorschreibt.
| Auswahlpunkt | WP22 | WP11 |
|---|---|---|
| Legierungsniveau | Höherer Cr-Mo-Legierungsgehalt | Niedrigerer Cr-Mo-Legierungsgehalt |
| Typische Auswahl | Kompatible 2,25Cr-1Mo-Rohrleitungen | Kompatibel 1,25 Cr-0.5Du bist doof |
| Wärmebehandlung | Projektgesteuert und klassenspezifisch | Projektgesteuert und klassenspezifisch |
| Auswechslung | Baugenehmigung erforderlich | Baugenehmigung erforderlich |
Typische Anwendungen
| Industrie | Typische Montageaufgabe | Warum dieses Material berücksichtigt wird |
|---|---|---|
| Stromerzeugung | Reduzierte Verzweigungsverbindung von einem Prozessheader | Hochtemperaturdampf und kesselbezogene Rohrleitungen |
| Verfeinerung | Kompakte Verteilungs- oder Sammelstelle mit kleinerer Filiale | Die Materialklassen für Heißprozesse und Wasserstoffanwendungen wurden genehmigt |
| Petrochemie | Gerätestart, bei dem die Nebenstrecke kleiner als der Lauf ist | Anschlüsse von Prozessgeräten für erhöhte Temperaturen |
Anwendungsbeispiele sind Auswahlkontext, keine Designgenehmigung. Bestätigen Sie die Prozesschemie, Druck, Temperatur, Schweißverfahren und geltende Vorschriften.
Herstellung, Inspektion und Dokumentation
Die Herstellung von Reduzier-T-Stücken erfordert die Kontrolle der Leitungs- und Abzweigdurchmesser, Maße von der Mitte bis zum Ende, Wandverteilung, Schrittprofil, Ovalität und Kegelgeometrie. WP22-Beschaffung sollte die Wärmebehandlung definieren, Härtegrenzen, NTE und alle Anforderungen an den Wasserstoff- oder Kriechbetrieb.
Rückverfolgbarkeit der Schmelzzahl und des PMI, sofern angegeben.
Von ausführen/verzweigen, Maße von der Mitte bis zum Ende, Wand, Schrittprofil und Abschrägung geprüft.
PT, Gegebenenfalls MT, UT, RT oder Dritte bezeugen den bestellten Umfang.
MTC, Wärmebehandlungs- und Inspektionsprotokolle, die entsprechend den Projektanforderungen zusammengestellt werden.
RFQ-Checkliste
- Vollständiger Materialgrad und ggf. UNS
- ASME B16.9 Ausgabe oder genehmigte Projektzeichnung
- Laufen, Auslass- und Abzweiggrößen
- Planen oder genaue Wandstärken an jedem Ende
- Nahtlose oder geschweißte Konstruktion/Klasse
- Abschrägungsdetails und passende Rohrabmessungen
- Menge, Bestimmungsort und gewünschtes Lieferdatum
- EN 10204 3.1, PMI, Maß- und NDE-Anforderungen
Häufig gestellte Fragen
Was ist ein Reduzier-T-Stück aus legiertem Stahl WP22??
Es handelt sich um ein Reduzier-Stumpfschweiß-T-Stück, das aus hergestellt wird ASTM A234/A234M WP22 Chrom-Molybdän-legierter Stahl. Die beiden Laufenden sind gleich groß und der 90-Grad-Abzweig ist kleiner. Die geordnete Materialspezifikation steuert die Chemie, mechanische Eigenschaften, Wärmebehandlung und Prüfung.
Welche Norm gilt für diese Armatur??
ASME B16.9 deckt standardmäßige werkseitig hergestellte Reduzier-T-Stück-Abmessungen für Stumpfschweißnähte ab, Toleranzen, Kennzeichnung und damit verbundene Anforderungen. Die materielle Basis ist ASTM A234/A234M WP22 Chrom-Molybdän-legierter Stahl. In der Bestellung ist die gewünschte Auflage anzugeben, Konstruktion, Größe, Wand- und Ergänzungsprüfungen.
Wo wird normalerweise WP22 ausgewählt??
WP22 wird für überhitzten Dampf in Betracht gezogen, Heißwasserstoff- oder Kohlenwasserstoff-Prozesssysteme, Ofenanschlüsse und andere Dienstleistungen, deren Rohrleitungsklasse 2,25Cr-1Mo-Fittings vorschreibt. Die Materialeignung hängt immer noch von der Flüssigkeitschemie ab, Druck, Temperatur, Herstellung, Korrosionszuschlag und die geltenden Rohrleitungsvorschriften.
Es können dickwandige und geschweißte Konstruktionen geliefert werden?
Ja, unterliegt einer Fertigungsprüfung. Geben Sie den genauen Außendurchmesser an, Wandstärke oder Zeitplan, Bauklasse, Ende der Vorbereitung, Menge und NDE-Anforderungen, damit die Machbarkeit bestätigt werden kann.
Was sollte eine Ausschreibung beinhalten??
Geben Sie die vollständige Materialqualität an, Maßnorm oder genehmigte Zeichnung, Lauf- und Zweiggrößen, Zeitplan oder genaue Wand, nahtlose oder geschweißte Konstruktion, Abschrägungsdetail, Menge, Ziel, Zertifizierungs- und Prüfumfang.

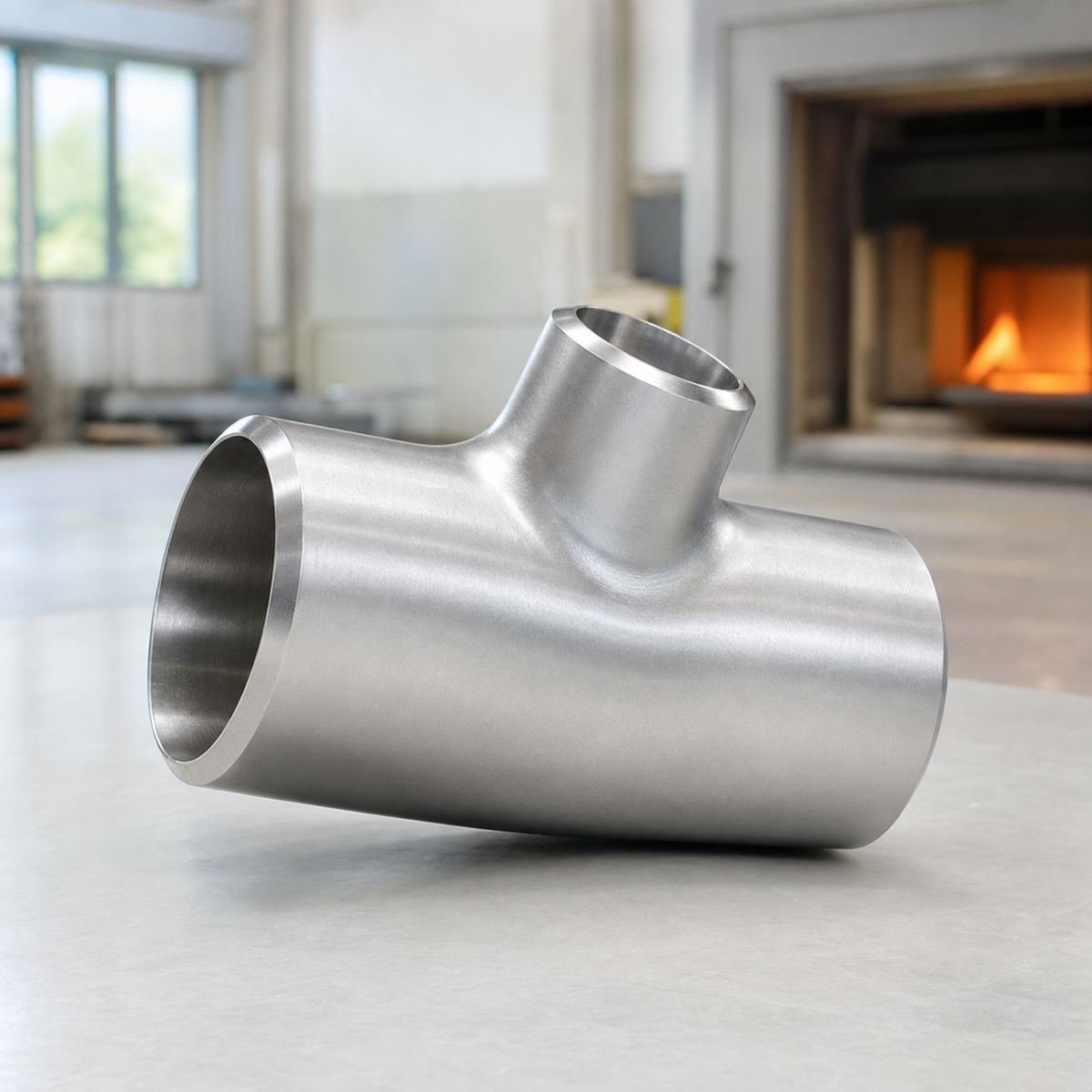

Das Produktbild ist repräsentativ. Das Aussehen der Oberfläche variiert je nach Legierung, Herstellungsweg und -ende.
