Rückverfolgbare Stumpfschweißverbindung aus Legierung
ASTM A234 WP91 Alloy Steel 90 Grad langer Radiusbogen
Ein beschaffungsfertiger 90-Grad-Stumpfschweißbogen mit langem Radius ASTM A234/A234M WP91 9Cr-1Mo-V-Nb-legierter Stahl, werden für moderne Hochtemperatur-Dampf- und Stromleitungen mit projektdefinierten Abmessungen geliefert, Wand, Bau und Inspektion.
What is a WP91 alloy steel 90 Grad langer Radiusbogen?
Ein 90-Grad-Bogen mit langem Radius leitet eine Rohrleitung durch einen glatten nominalen Mittellinienradius von 1,5D um. Es wird häufig dort eingesetzt, wo der Platzbedarf eine längere Auslenkung als bei einem Winkelstück mit kurzem Radius zulässt.
WP91 wird in ausgewählten Hochtemperatur-Energie- und Prozesssystemen eingesetzt, in denen eine Metallurgie mit erhöhter Kriechfestigkeit erforderlich ist. Herstellung, Schweißen, reparieren, Wärmebehandlung, Härte und Aufzeichnungen müssen als Gesamtsystem gesteuert werden.
Technische Spezifikation
| Produkttyp | 90-Grad-Stumpfschweißbogen mit langem Radius |
|---|---|
| Material | ASTM A234/A234M WP91 9Cr-1Mo-V-Nb-legierter Stahl |
| Materialfamilie | Ferritischer legierter Stahl mit erhöhter Zeitstandfestigkeit |
| Dimensionsbasis | ASME B16.9 90-Grad-Ellenbogen mit langem Radius |
| Konfiguration | 90-Grad langer Radius; Nennmittellinienradius 1,5D für Standard-ASME-Geometrie |
| Nenngröße | Standard-ASME-Größen und -Zeitpläne; Dicke Wände und benutzerdefinierte Tangentenlängen unterliegen einer Überprüfung |
| Wandstärke | Standardpläne, Schwere Wände und projektspezifische Wände unterliegen einer Fertigungsprüfung |
| Konstruktion | Je nach Bedarf nahtlos oder geschweißt, geordnet und erlaubt durch die Materialklasse |
| Vorbereitung beenden | An die Anschlussrohrwandung und geprüfte Schweißdetails angepasste Schweißnahtfase |
| Wärmebehandlung | Streng kontrolliert ASTM A234 WP91- und Projekt-CSEF-Anforderungen |
| Dokumentation | EN 10204 3.1 MTC, Rückverfolgbarkeit der Wärme, PMI, Abmessungen und zusätzliche NDE wie bestellt |
Verfügbare Größen- und Wandkombinationen hängen von der Legierung ab, Formungsroute, Konstruktion und Menge. Bestätigen Sie den genauen Außendurchmesser und die Wand des Rohrs in der Angebotsanfrage.
Normen und technische Referenzen
Maßstandard
ASME B16.9 deckt Standardabmessungen für werkseitig hergestellte Stumpfschweißbögen mit langem Radius ab, Toleranzen, Kennzeichnung und damit verbundene Anforderungen.
Materialspezifikation
ASTM A234/A234M umfasst Armaturensorten aus Schmiedelegierungsstahl für den Einsatz bei erhöhten Temperaturen; WP91 erfordert sorgfältige CSEF-Kontrollen.
Warum WP91 wählen??
Für Frischdampf wird WP91 in Betracht gezogen, Heißwiedererwärmung und andere fortschrittliche Hochtemperaturdienste, die explizit P91/WP91-Materialsysteme spezifizieren.
| Auswahlpunkt | WP91 | WP22 |
|---|---|---|
| Materialfamilie | CSEF 9Cr-1Mo-V-Nb | Konventionell 2,25Cr-1Mo |
| Fertigungskontrolle | Sehr anspruchsvolle Wärmebehandlung und Härtekontrolle | Kontrollierte Cr-Mo-Herstellung |
| Typischer Dienst | Fortschrittliche Hochtemperatur-Dampfsysteme | Hochtemperatur-Dampf-/Prozesssysteme |
| Auswechslung | Niemals ohne vollständige technische Überprüfung | Niemals ohne technische Genehmigung |
Typische Anwendungen
| Industrie | Typische Montageaufgabe | Warum dieses Material berücksichtigt wird |
|---|---|---|
| Wärmekraft | Richtungsänderung in Prozess- und Versorgungsleitungen | Hauptdampf- und Heißüberhitzungssysteme, sofern angegeben |
| Kraftkessel | Geräteanschluss, bei dem ein sanfter 90-Grad-Schwenk erforderlich ist | Hochtemperaturkessel und zugehörige Turbinenrohre |
| Prozessanlagen | Hochintegrierte Schweißlinienführung mit Standardgeometrie mit großem Radius | Spezielle CSEF-Materialklassen für erhöhte Temperaturen |
Anwendungsbeispiele sind Auswahlkontext, keine Designgenehmigung. Bestätigen Sie die Prozesschemie, Druck, Temperatur, Schweißverfahren und geltende Vorschriften.
Herstellung, Inspektion und Dokumentation
Die Herstellung von Rohrbögen mit großem Radius erfordert die Kontrolle des Winkels, Mitte-zu-Ende-Maß, Mittellinienradius, Wandverdünnung, Ovalität und Kegelgeometrie. WP91-Aufträge sollten vollständige Aufzeichnungen über die Wärmebehandlung enthalten, Härtekartierung, Schweißreparaturkontrollen, NTE und alle projektspezifischen CSEF-Akzeptanzkriterien.
Rückverfolgbarkeit der Schmelzzahl und des PMI, sofern angegeben.
Winkel, Mitte bis Ende, Radius, VON, Wandverdünnung, Ovalität und Fase geprüft.
PT, Gegebenenfalls MT, UT, RT oder Dritte bezeugen den bestellten Umfang.
MTC, Wärmebehandlungs- und Inspektionsprotokolle, die entsprechend den Projektanforderungen zusammengestellt werden.
RFQ-Checkliste
- Vollständiger Materialgrad und ggf. UNS
- ASME B16.9 Ausgabe oder genehmigte Projektzeichnung
- Laufen, Auslass- und Abzweiggrößen
- Planen oder genaue Wandstärken an jedem Ende
- Nahtlose oder geschweißte Konstruktion/Klasse
- Abschrägungsdetails und passende Rohrabmessungen
- Menge, Bestimmungsort und gewünschtes Lieferdatum
- EN 10204 3.1, PMI, Maß- und NDE-Anforderungen
Häufig gestellte Fragen
What is a WP91 alloy steel 90 Grad langer Radiusbogen?
Es handelt sich um einen 90-Grad-Stumpfschweißbogen mit langem Radius, der aus hergestellt wird ASTM A234/A234M WP91 9Cr-1Mo-V-Nb-legierter Stahl. Für standardmäßige 90-Grad-Bögen mit langem Radius, Der Mittellinienradius beträgt 1.5 mal der Nennrohrgröße. Die geordnete Materialspezifikation steuert die Chemie, mechanische Eigenschaften, Wärmebehandlung und Prüfung.
Welche Norm gilt für diese Armatur??
ASME B16.9 deckt Standardabmessungen für werkseitig hergestellte Stumpfschweißbögen mit langem Radius ab, Toleranzen, Kennzeichnung und damit verbundene Anforderungen. Die materielle Basis ist ASTM A234/A234M WP91 9Cr-1Mo-V-Nb-legierter Stahl. In der Bestellung ist die gewünschte Auflage anzugeben, Konstruktion, Größe, Wand- und Ergänzungsprüfungen.
Wo wird normalerweise WP91 ausgewählt??
Für Frischdampf wird WP91 in Betracht gezogen, Heißwiedererwärmung und andere fortschrittliche Hochtemperaturdienste, die explizit P91/WP91-Materialsysteme spezifizieren. Die Materialeignung hängt immer noch von der Flüssigkeitschemie ab, Druck, Temperatur, Herstellung, Korrosionszuschlag und die geltenden Rohrleitungsvorschriften.
Es können dickwandige und geschweißte Konstruktionen geliefert werden?
Ja, unterliegt einer Fertigungsprüfung. Geben Sie den genauen Außendurchmesser an, Wandstärke oder Zeitplan, Bauklasse, Ende der Vorbereitung, Menge und NDE-Anforderungen, damit die Machbarkeit bestätigt werden kann.
Was sollte eine Ausschreibung beinhalten??
Geben Sie die vollständige Materialqualität an, Maßnorm oder genehmigte Zeichnung, Lauf- und Zweiggrößen, Zeitplan oder genaue Wand, nahtlose oder geschweißte Konstruktion, Abschrägungsdetail, Menge, Ziel, Zertifizierungs- und Prüfumfang.

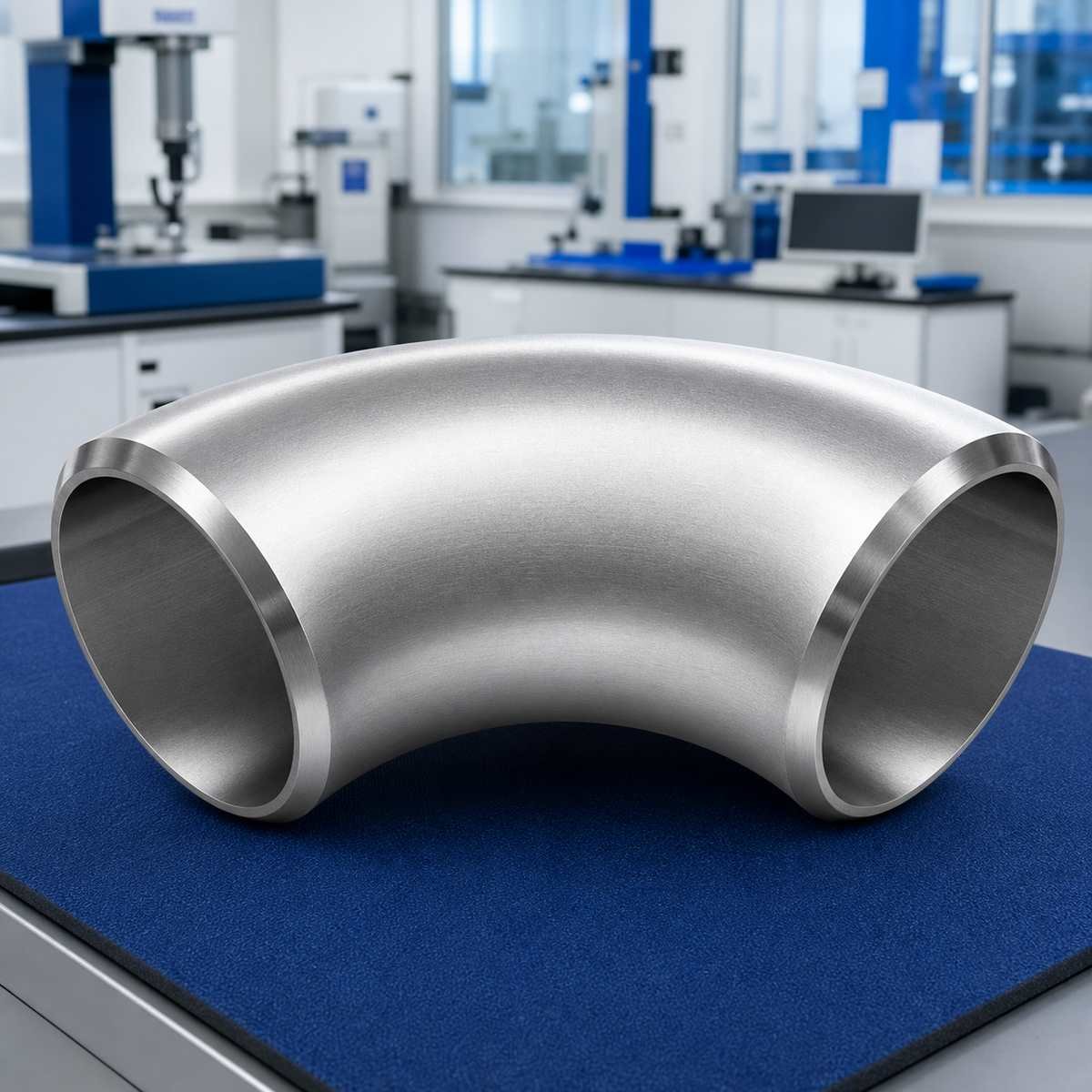

Das Produktbild ist repräsentativ. Das Aussehen der Oberfläche variiert je nach Legierung, Herstellungsweg und -ende.
Fordern Sie ein technisches Angebot an
Senden Sie das Material, Größenkombination, Wand, Menge, Zeichnung oder Norm, und Inspektionsanforderungen zur Überprüfung.
