Rückverfolgbare Stumpfschweißverbindung aus Legierung
ASTM B366 Legierung 20 Exzentrischer Reduzierer
Ein beschaffungsfertiges exzentrisches Stumpfschweißreduzierstück ASTM B366/B366M, UNS N08020 Eisen-Nickel-Chrom-Molybdän-Kupfer-Legierung, für Schwefelsäure geliefert, chemisch, Düngemittel- und Pharmaservice mit projektdefinierten Dimensionen, Wand, Bau und Inspektion.
Was ist eine Legierung? 20 Exzentrischer Reduzierer?
Ein exzentrisches Reduzierstück wechselt zwischen zwei Rohrgrößen und hält dabei eine Seite des Fittings flach. Die versetzte Geometrie wird üblicherweise bei horizontaler Flüssigkeit gewählt, Gas- und Pumpenleitungen, bei denen sich Taschen bilden, Entwässerung oder Entlüftung müssen kontrolliert werden.
Legierung 20 ist der gebräuchliche Handelsname für UNS N08020. Es wird bei der Schwefelsäureverarbeitung berücksichtigt, Dünger, Chemische und pharmazeutische Systeme, in denen die Korrosionsleistung für die tatsächliche Konzentration und Temperatur überprüft wird.
Technische Spezifikation
| Produkttyp | Exzentrisches Stumpfschweißreduzierstück |
|---|---|
| Material | ASTM B366/B366M, UNS N08020 Eisen-Nickel-Chrom-Molybdän-Kupfer-Legierung |
| Materialfamilie | Eisen-Nickel-Chrom-Molybdän-Kupfer-Legierung |
| Dimensionsbasis | ASME B16.9 werkseitig hergestellte Stumpfschweißbeschläge |
| Konfiguration | Exzentrischer Übergang mit einer flachen Seite und versetzten Rohrmittellinien |
| Nenngröße | Standard-ASME-Kombinationen aus großem und kleinem Ende; Sonderkombinationen unterliegen einer technischen Überprüfung |
| Wandstärke | Standardpläne, Schwere Wände und projektspezifische Wände unterliegen einer Fertigungsprüfung |
| Konstruktion | Je nach Bedarf nahtlos oder geschweißt, geordnet und erlaubt durch die Materialklasse |
| Vorbereitung beenden | An die Anschlussrohrwandung und geprüfte Schweißdetails angepasste Schweißnahtfase |
| Wärmebehandlung | Lösungsbehandlung und Endzustand nach Bedarf ASTM B366 und die geordnete Klasse |
| Dokumentation | EN 10204 3.1 MTC, Rückverfolgbarkeit der Wärme, PMI, Abmessungen und zusätzliche NDE wie bestellt |
Verfügbare Größen- und Wandkombinationen hängen von der Legierung ab, Formungsroute, Konstruktion und Menge. Bestätigen Sie den genauen Außendurchmesser und die Wand des Rohrs in der Angebotsanfrage.
Normen und technische Referenzen
Maßstandard
ASME B16.9 deckt standardmäßige, werkseitig hergestellte exzentrische Reduzierstückabmessungen mit Stumpfschweißung ab, Toleranzen, Kennzeichnung und damit verbundene Anforderungen.
Materialspezifikation
ASTM B366/B366M deckt werkseitig hergestellte Druckrohrformstücke aus Nickel und Nickellegierungen ab.
Warum Legierung wählen? 20?
UNS N08020 wird für den Umgang mit Schwefelsäure in Betracht gezogen, Düngemittelproduktion, chemische Verarbeitung, Pharmazeutika und Lebensmittelverarbeitungsgeräte, die kompatiblen korrosiven Medien ausgesetzt sind.
| Auswahlpunkt | Legierung 20 | Hastelloy C276 |
|---|---|---|
| Legierungsfamilie | Fe-Ni-Cr-Mo-Cu | Ni-Mo-Cr-Hochleistungslegierung |
| Typischer Fokus | Ausgewählte Schwefelsäureumgebungen | Ausgedehntere schwere chemische Korrosion |
| Relative Kosten | Bei Bedarf oft wirtschaftlicher | Normalerweise höher |
| Auswahl | Säurekonzentration und Temperatur überprüfen | Überprüfen Sie die vollständige Prozesschemie |
Typische Anwendungen
| Industrie | Typische Montageaufgabe | Warum dieses Material berücksichtigt wird |
|---|---|---|
| Chemische Verarbeitung | Horizontaler Pumpen-Sauggrößen-Übergang, bei dem die zugelassene Ausrichtung Dampftaschen kontrolliert | Schwefelsäure und kompatible Prozesssysteme |
| Düngemittelproduktion | Horizontale Flüssigkeits- oder Gasleitungen, die eine Entwässerungs- oder Entlüftungssteuerung erfordern | Säuretransfer- und Prozessausrüstung |
| Pharmazeutika und Lebensmittel | Ausstattung Düsenanschluss mit Versatz groß- und Small-End-Mittellinien | Ausgewählte korrosive Reinprozesssysteme |
Anwendungsbeispiele sind Auswahlkontext, keine Designgenehmigung. Bestätigen Sie die Prozesschemie, Druck, Temperatur, Schweißverfahren und geltende Vorschriften.
Herstellung, Inspektion und Dokumentation
Die Herstellung exzentrischer Reduzierstücke erfordert die Kontrolle beider Enddurchmesser, Gesamtlänge, versetzt, flache Seitenausrichtung, Wandübergang, Ovalität und Kegelgeometrie. N08020-Bestellungen definieren üblicherweise PMI, Lösungsbehandlung, Oberflächenbeschaffenheit und die geltenden Bauklassen-/NDE-Anforderungen.
Rückverfolgbarkeit der Schmelzzahl und des PMI, sofern angegeben.
Großer/kleiner Außendurchmesser und Wand, Gesamtlänge, exzentrischer Versatz, flache Seitenausrichtung, Ovalität und Fasen geprüft.
PT, Gegebenenfalls MT, UT, RT oder Dritte bezeugen den bestellten Umfang.
MTC, Wärmebehandlungs- und Inspektionsprotokolle, die entsprechend den Projektanforderungen zusammengestellt werden.
RFQ-Checkliste
- Vollständiger Materialgrad und ggf. UNS
- ASME B16.9 Ausgabe oder genehmigte Projektzeichnung
- Laufen, Auslass- und Abzweiggrößen
- Planen oder genaue Wandstärken an jedem Ende
- Nahtlose oder geschweißte Konstruktion/Klasse
- Abschrägungsdetails und passende Rohrabmessungen
- Menge, Bestimmungsort und gewünschtes Lieferdatum
- EN 10204 3.1, PMI, Maß- und NDE-Anforderungen
Häufig gestellte Fragen
Was ist eine Legierung? 20 Exzentrischer Reduzierer?
Es handelt sich um ein exzentrisches Stumpfschweißreduzierstück, das aus hergestellt wird ASTM B366/B366M, UNS N08020 Eisen-Nickel-Chrom-Molybdän-Kupfer-Legierung. Die großen und kleinen Enden sind versetzt, sodass eine Seite beim Größenübergang flach bleibt. Die geordnete Materialspezifikation steuert die Chemie, mechanische Eigenschaften, Wärmebehandlung und Prüfung.
Welche Norm gilt für diese Armatur??
ASME B16.9 deckt standardmäßige, werkseitig hergestellte exzentrische Reduzierstückabmessungen mit Stumpfschweißung ab, Toleranzen, Kennzeichnung und damit verbundene Anforderungen. Die materielle Basis ist ASTM B366/B366M, UNS N08020 Eisen-Nickel-Chrom-Molybdän-Kupfer-Legierung. In der Bestellung ist die gewünschte Auflage anzugeben, Konstruktion, Größe, Wand- und Ergänzungsprüfungen.
Wo ist Alloy 20 typischerweise ausgewählt?
UNS N08020 wird für den Umgang mit Schwefelsäure in Betracht gezogen, Düngemittelproduktion, chemische Verarbeitung, Pharmazeutika und Lebensmittelverarbeitungsgeräte, die kompatiblen korrosiven Medien ausgesetzt sind. Die Materialeignung hängt immer noch von der Flüssigkeitschemie ab, Druck, Temperatur, Herstellung, Korrosionszuschlag und die geltenden Rohrleitungsvorschriften.
Es können dickwandige und geschweißte Konstruktionen geliefert werden?
Ja, unterliegt einer Fertigungsprüfung. Geben Sie den genauen Außendurchmesser an, Wandstärke oder Zeitplan, Bauklasse, Ende der Vorbereitung, Menge und NDE-Anforderungen, damit die Machbarkeit bestätigt werden kann.
Was sollte eine Ausschreibung beinhalten??
Geben Sie die vollständige Materialqualität an, Maßnorm oder genehmigte Zeichnung, Lauf- und Zweiggrößen, Zeitplan oder genaue Wand, nahtlose oder geschweißte Konstruktion, Abschrägungsdetail, Menge, Ziel, Zertifizierungs- und Prüfumfang.

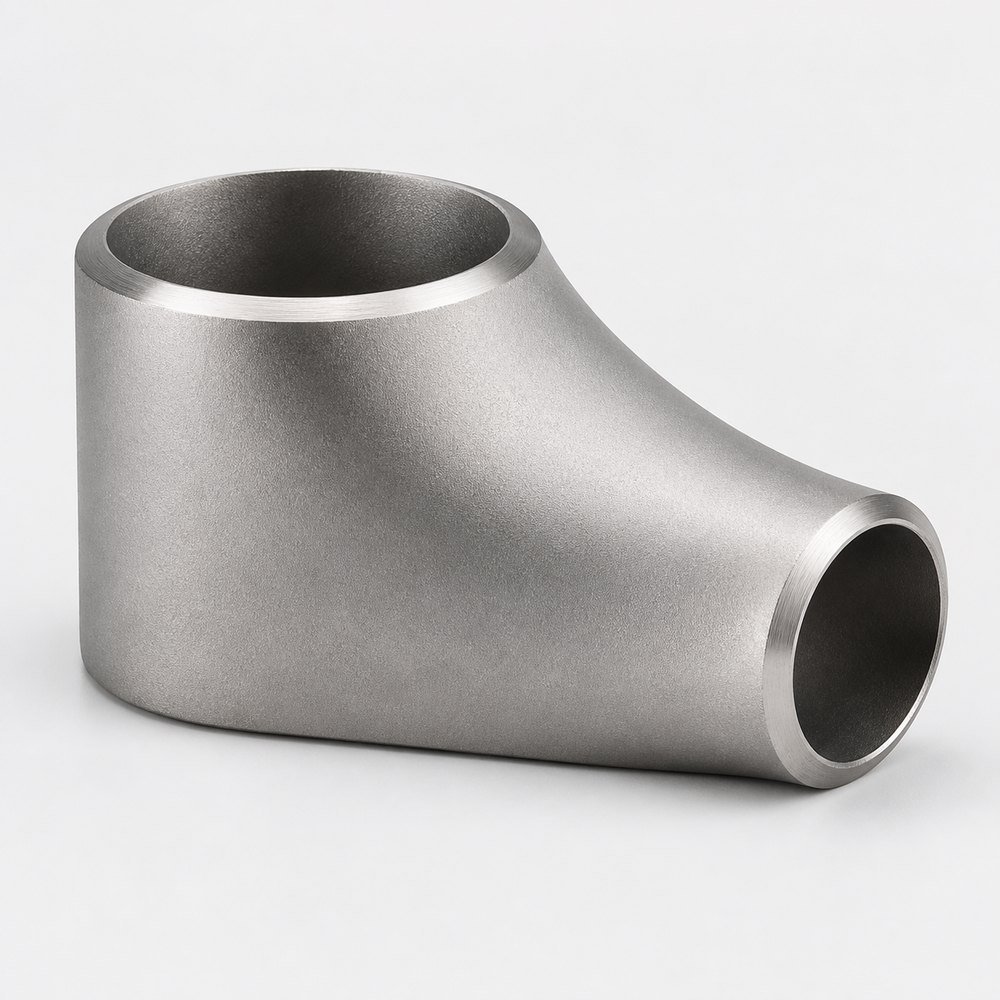

Das Produktbild ist repräsentativ. Das Aussehen der Oberfläche variiert je nach Legierung, Herstellungsweg und -ende.
Fordern Sie ein technisches Angebot an
Senden Sie das Material, Größenkombination, Wand, Menge, Zeichnung oder Norm, und Inspektionsanforderungen zur Überprüfung.
