Beschreibung
Rückverfolgbare Stumpfschweißverbindung aus Legierung
ASTM B366 Incoloy 825 Reduzier-T-Stück
Ein beschaffungsfertiges, reduzierendes T-Stück mit Stumpfschweißung ASTM B366/B366M, UNS N08825 Nickel-Eisen-Chrom-Legierung, für Säure geliefert, chemisch, Beiz- und Umweltschutzservice mit projektdefinierten Abmessungen, Wand, Bau und Inspektion.
Was ist ein Incoloy? 825 Reduzierstück?
Ein Reduzier-T-Stück teilt oder kombiniert den Durchfluss durch einen 90-Grad-Zweig, der kleiner als der Hauptstrang ist. Es reduziert die Notwendigkeit eines separaten gleichen T-Stücks und Reduzierstücks und behält gleichzeitig eine kompakte, werkseitig hergestellte Abzweigverbindung bei.
Incoloy 825 ist die gebräuchliche Handelsbezeichnung für UNS N08825. Es wird für Schwefel- und Phosphorsäuresysteme in Betracht gezogen, chemische Verarbeitungs- und Umweltschutzausrüstung, deren kombiniertes Legierungspaket den überprüften Korrosionsbedingungen entspricht.
Technische Spezifikation
| Produkttyp | Reduzierendes Stumpfschweiß-T-Stück |
|---|---|
| Material | ASTM B366/B366M, UNS N08825 Nickel-Eisen-Chrom-Legierung |
| Materialfamilie | Nickel-Eisen-Chrom-Molybdän-Kupfer-Legierung |
| Dimensionsbasis | ASME B16.9 für Standard-Strecken-/Abzweigkombinationen |
| Konfiguration | Gleicher Verlauf × gleicher Verlauf × kleinerer 90-Grad-Abzweig |
| Nenngröße | Kombinationen aus Standardausführung und reduziertem Abzweig; Sonderkombinationen unterliegen der Zeichnungsprüfung |
| Wandstärke | Standardpläne, Schwere Wände und projektspezifische Wände unterliegen einer Fertigungsprüfung |
| Konstruktion | Je nach Bedarf nahtlos oder geschweißt, geordnet und erlaubt durch die Materialklasse |
| Vorbereitung beenden | An die Anschlussrohrwandung und geprüfte Schweißdetails angepasste Schweißnahtfase |
| Wärmebehandlung | Lösungsbehandlung und Endzustand nach Bedarf ASTM B366 und die geordnete Klasse |
| Dokumentation | EN 10204 3.1 MTC, Rückverfolgbarkeit der Wärme, PMI, Abmessungen und zusätzliche NDE wie bestellt |
Verfügbare Größen- und Wandkombinationen hängen von der Legierung ab, Formungsroute, Konstruktion und Menge. Bestätigen Sie den genauen Außendurchmesser und die Wand des Rohrs in der Angebotsanfrage.
Normen und technische Referenzen
Maßstandard
ASME B16.9 deckt standardmäßige werkseitig hergestellte Reduzier-T-Stück-Abmessungen für Stumpfschweißnähte ab, Toleranzen, Kennzeichnung und damit verbundene Anforderungen.
Materialspezifikation
ASTM B366/B366M deckt werkseitig hergestellte Druckrohrformstücke aus Nickel und Nickellegierungen ab.
Warum Incoloy wählen? 825?
UNS N08825 wird für die Säureproduktion und -handhabung in Betracht gezogen, Ausrüstung für chemische Prozesse, Beizanlagen, Abfallbehandlung und ausgewählte Offshore-Aufgaben.
| Auswahlpunkt | Incoloy 825 | Inconel 625 |
|---|---|---|
| Legierungsfamilie | Ni-Fe-Cr-Mo-Cu-Ti | Ni-Cr-Mo-Nb |
| Typischer Fokus | Ausgewählte Säure- und Chemiedienstleistungen | Meerwasser, Chlorid und stark gemischte Umgebungen |
| Stärkeprofil | Mäßig, dienstleistungsabhängig | Generell höher |
| Auswahl | Nutzen Sie Korrosionsdaten für eine genaue Chemie | Nutzen Sie Korrosionsdaten für eine genaue Chemie |
Typische Anwendungen
| Industrie | Typische Montageaufgabe | Warum dieses Material berücksichtigt wird |
|---|---|---|
| Chemische Verarbeitung | Reduzierte Verzweigungsverbindung von einem Prozessheader | Säureproduktions- und Handhabungssysteme |
| Metallbearbeitung | Kompakte Verteilungs- oder Sammelstelle mit kleinerer Filiale | Beiz- und Säurerückgewinnungsgeräte |
| Umweltsysteme | Gerätestart, bei dem die Nebenstrecke kleiner als der Lauf ist | Wäscher und Rohrleitungen zur Abfallbehandlung |
Anwendungsbeispiele sind Auswahlkontext, keine Designgenehmigung. Bestätigen Sie die Prozesschemie, Druck, Temperatur, Schweißverfahren und geltende Vorschriften.
Herstellung, Inspektion und Dokumentation
Die Herstellung von Reduzier-T-Stücken erfordert die Kontrolle der Leitungs- und Abzweigdurchmesser, Maße von der Mitte bis zum Ende, Wandverteilung, Schrittprofil, Ovalität und Kegelgeometrie. N08825-Bestellungen definieren üblicherweise PMI, Lösungsbehandlungsbedingung, Oberflächenprüfung und die entsprechende Bauklasse B366.
Rückverfolgbarkeit der Schmelzzahl und des PMI, sofern angegeben.
Von ausführen/verzweigen, Maße von der Mitte bis zum Ende, Wand, Schrittprofil und Abschrägung geprüft.
PT, Gegebenenfalls MT, UT, RT oder Dritte bezeugen den bestellten Umfang.
MTC, Wärmebehandlungs- und Inspektionsprotokolle, die entsprechend den Projektanforderungen zusammengestellt werden.
RFQ-Checkliste
- Vollständiger Materialgrad und ggf. UNS
- ASME B16.9 Ausgabe oder genehmigte Projektzeichnung
- Laufen, Auslass- und Abzweiggrößen
- Planen oder genaue Wandstärken an jedem Ende
- Nahtlose oder geschweißte Konstruktion/Klasse
- Abschrägungsdetails und passende Rohrabmessungen
- Menge, Bestimmungsort und gewünschtes Lieferdatum
- EN 10204 3.1, PMI, Maß- und NDE-Anforderungen
Häufig gestellte Fragen
Was ist ein Incoloy? 825 Reduzierstück?
Es handelt sich um ein Reduzier-Stumpfschweiß-T-Stück, das aus hergestellt wird ASTM B366/B366M, UNS N08825 Nickel-Eisen-Chrom-Legierung. Die beiden Laufenden sind gleich groß und der 90-Grad-Abzweig ist kleiner. Die geordnete Materialspezifikation steuert die Chemie, mechanische Eigenschaften, Wärmebehandlung und Prüfung.
Welche Norm gilt für diese Armatur??
ASME B16.9 deckt standardmäßige werkseitig hergestellte Reduzier-T-Stück-Abmessungen für Stumpfschweißnähte ab, Toleranzen, Kennzeichnung und damit verbundene Anforderungen. Die materielle Basis ist ASTM B366/B366M, UNS N08825 Nickel-Eisen-Chrom-Legierung. In der Bestellung ist die gewünschte Auflage anzugeben, Konstruktion, Größe, Wand- und Ergänzungsprüfungen.
Wo ist Incoloy 825 typischerweise ausgewählt?
UNS N08825 wird für die Säureproduktion und -handhabung in Betracht gezogen, Ausrüstung für chemische Prozesse, Beizanlagen, Abfallbehandlung und ausgewählte Offshore-Aufgaben. Die Materialeignung hängt immer noch von der Flüssigkeitschemie ab, Druck, Temperatur, Herstellung, Korrosionszuschlag und die geltenden Rohrleitungsvorschriften.
Es können dickwandige und geschweißte Konstruktionen geliefert werden?
Ja, unterliegt einer Fertigungsprüfung. Geben Sie den genauen Außendurchmesser an, Wandstärke oder Zeitplan, Bauklasse, Ende der Vorbereitung, Menge und NDE-Anforderungen, damit die Machbarkeit bestätigt werden kann.
Was sollte eine Ausschreibung beinhalten??
Geben Sie die vollständige Materialqualität an, Maßnorm oder genehmigte Zeichnung, Lauf- und Zweiggrößen, Zeitplan oder genaue Wand, nahtlose oder geschweißte Konstruktion, Abschrägungsdetail, Menge, Ziel, Zertifizierungs- und Prüfumfang.

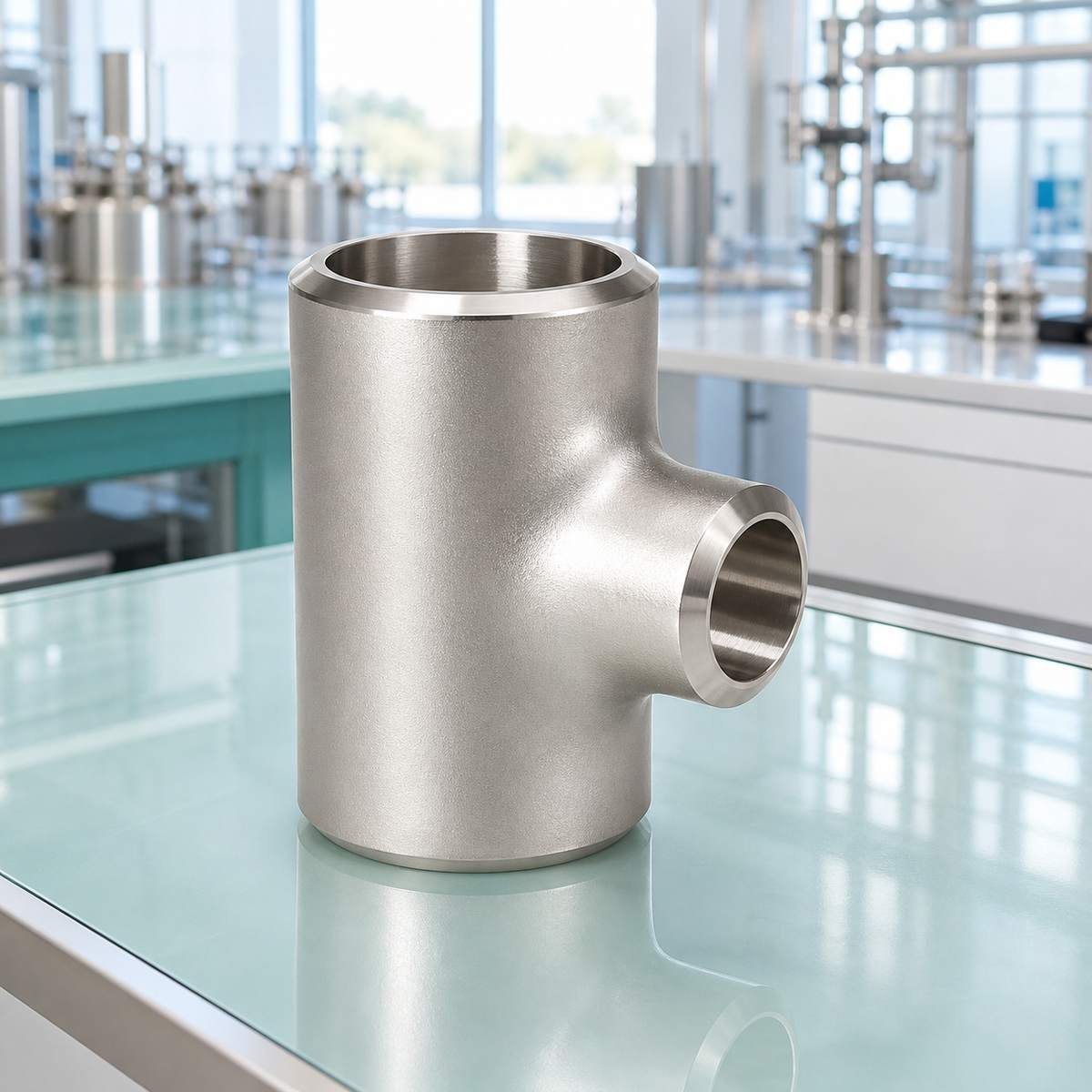

Das Produktbild ist repräsentativ. Das Aussehen der Oberfläche variiert je nach Legierung, Herstellungsweg und -ende.
Fordern Sie ein technisches Angebot an
Senden Sie das Material, Größenkombination, Wand, Menge, Zeichnung oder Norm, und Inspektionsanforderungen zur Überprüfung.
