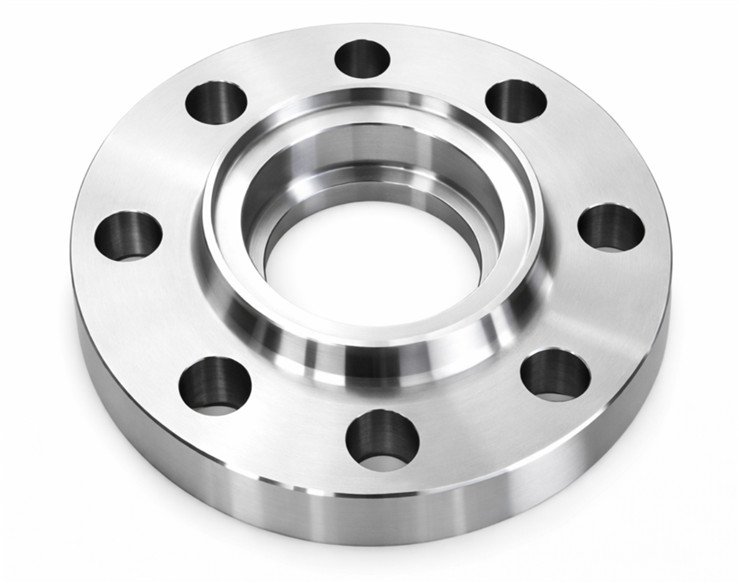

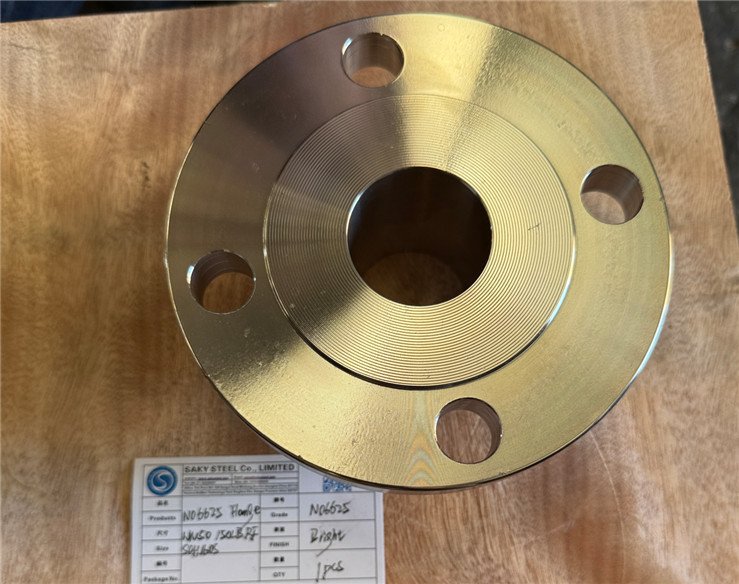

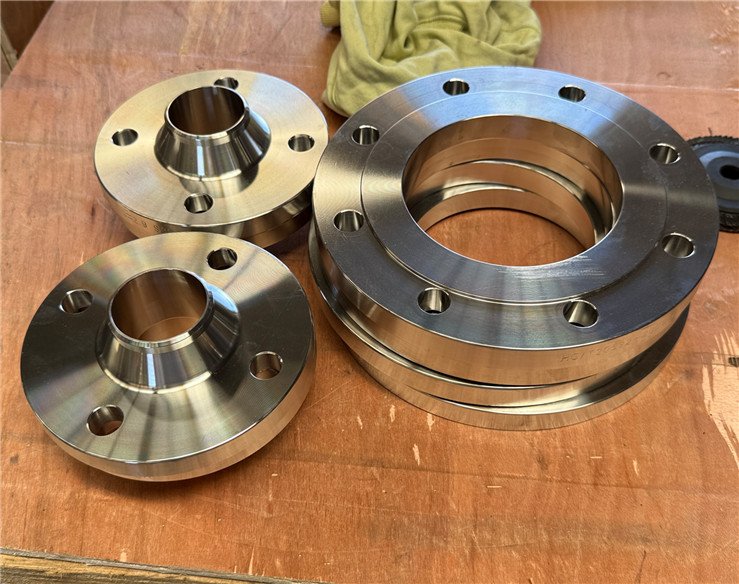

Ein Muffenschweiß-Halsflansch kombiniert das Prinzip der Muffenschweißverbindung mit einem verlängerten Naben- oder Halsprofil, um die Spannungsverteilung und Rohrausrichtung in kompakten Rohren zu verbessern, Hochdruckbetrieb. Es wird typischerweise bei Rohrleitungen mit kleinem Durchmesser verwendet, die Dampf transportieren, Öl, Gas, Chemikalien und andere kritische Medien, bei denen Leckbeständigkeit erforderlich ist, Festigkeit und zuverlässige Installation sind wichtig. Zu den gängigen Gesichtstypen gehören je nach Druckklasse und Betriebsbedingungen RF und RTJ.
SASA FLANGE liefert Muffenschweißflansche in Standard- und kundenspezifischen Abmessungen an ASME, EN, DIN, JIS- und GB-Anforderungen. Jede Bestellung kann durch eine chemische Analyse unterstützt werden, mechanische Prüfung, Maßprüfung und PMI-Prüfung. EN 10204 3.1 Zertifizierung, positive Materialidentifikation, Zur Erfüllung des Projekts stehen eine Markierungsverifizierung und eine vollständige Rückverfolgbarkeit der Schmelzennummer zur Verfügung, EPC- und Endbenutzer-Qualitätsanforderungen.
- ✓Produktname: Muffenschweißflansch
- ✓Materialqualität: Kohlenstoffstahl, Edelstahl, legierter Stahl und Duplex-Edelstahl
- ✓Produkttyp: Geschmiedeter Muffenschweißflansch mit verstärktem Hals-/Nabendesign
- ✓Hauptmerkmal: Hochfeste Verbindung für kleine Bohrungen, Hochdruck- und Hochtemperaturrohrleitungen
- ✓Anwendungen: Öl und Gas, Petrochemie, Stromerzeugung, Marine, Schiffbau und Wasseraufbereitung
Produktparameter
| Produktname | Muffenschweißflansch |
| Materialqualität | ASTM A105, A350 LF2, A182 F304/F304L, F316/F316L, F321, F11, F22, F51, F53, F55 |
| Materialtyp | Kohlenstoffstahl, Edelstahl, Legierter Stahl, Duplex-Edelstahl |
| Produktform | Geschmiedeter und bearbeiteter Flansch |
| Größenbereich | DN15 – DN100 (1/2 Zoll – 4 Zoll) |
| Druckklasse | Klasse 150 – 2500 / PN10 – PN100 |
| Dichtfläche | RF, FF, RTJ |
| Oberflächenbehandlung | Rostschutzöl, Schwarze Farbe, Feuerverzinkt, Beizen, Passivierung |
| Standard | ASME B16.5, EN 1092-1, DIN, JIS B2220, GB/T 9119 oder Kundenspezifikation |
| Inspektion | Chemische Analyse, Mechanischer Test, PMI-Test, Maßprüfung, Visuelle Inspektion, Hydrostatisch, sofern angegeben |
| Zertifikat | EN 10204 3.1 Materialzertifikat verfügbar |
| Bearbeitungsservice | Schneiden, CNC-Bearbeitung, Kundenspezifisches Bohren, Verarbeitung kundenspezifischer Größen |
Chemische Zusammensetzung
Die folgende chemische Zusammensetzung dient als Referenz unter Verwendung einer üblichen Schmiedesorte aus Kohlenstoffstahl für Muffenschweißhalsflansche. Die endgültige chemische Zusammensetzung hängt von der gewählten Materialqualität ab, geltenden Norm, Wärmebehandlungszustand und genehmigtes Werkstestzertifikat. SASA FLANGE liefert Materialien entsprechend den Projektanforderungen mit vollständiger Rückverfolgbarkeit und Prüfprotokollen.
| Element | C | Und | Mn | P | S | Cr | In | Mo | Andere |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A105 Inhalt % | 0.35 max | 0.10 – 0.35 | 0.60 – 1.05 | 0.035 max | 0.040 max | 0.30 max | 0.40 max | 0.12 max | Cu 0.40 max, V 0.08 max |
Mechanische Eigenschaften
Die unten aufgeführten mechanischen Eigenschaften sind repräsentative Werte für gängige Schmiedesorten, die in Muffenschweißflanschen verwendet werden. Die tatsächlichen Ergebnisse können je nach Materialqualität variieren, Wärmebehandlungsbedingung, Produktabschnitt und maßgebliche Norm. Zertifizierte Testwerte werden durch ein Werkstestzertifikat und eine zusätzliche Inspektion bestätigt, wenn dies in der Projektspezifikation erforderlich ist.
| Grad | Zugfestigkeit | Streckgrenze | Verlängerung | Härte | Dichte |
|---|---|---|---|---|---|
| ASTM A105 | 485 MPa min | 250 MPa min | 22% min | 187 HB max | 7.85 g/cm3 |
| ASTM A182 F316/F316L | 515 MPa min | 205 MPa min | 30% min | 217 HB max | 7.98 g/cm3 |
Gemeinsame Größentabelle
| Größenbereich | Druckklasse | Dichtfläche | Material | Verfügbarkeit |
|---|---|---|---|---|
| DN15 – DN25 | Klasse 150 – 600 | RF | A105, F304, F316 | Aktie / Produktion |
| DN32 – DN50 | Klasse 150 – 1500 | RF / RTJ | A105, F11, F22, F304, F316 | Aktie / Produktion |
| DN65 – DN80 | Klasse 300 – 2500 | RF / RTJ | A105, F11, F22, F316, F51 | Produktion |
| DN100 | Klasse 150 – 900 | RF | A105, F304, F316, F51 | Auf Bestellung gefertigt |
Vergleich verschiedener Spezifikationen
| Typ | Beschreibung | Typische Verwendung |
|---|---|---|
| Muffenschweißflansch | Muffenschweißflansch mit verlängertem Hals oder Nabe zur Verbesserung der Ausrichtung und des Spannungsübergangs | Hochdruck-Prozessleitungen mit kleinem Durchmesser und kritische Versorgungsleitungen |
| Standard-Muffenschweißflansch | Konventioneller Muffenschweißflansch mit Muffenbohrung und kompakter Nabe | Allgemeine Hochdruck-Rohrleitungssysteme mit kleinem Durchmesser |
| Vorschweißflansch | Stumpfschweißflansch mit langer konischer Nabe für vollflächiges Schweißen | Leitungen mit größerem Durchmesser oder starken zyklischen Belastungen |
| Gewindeflansch | Innengewindeflansch ohne Schweißbedarf | Nichtzyklischer Niederdruckbetrieb oder Orte, an denen das Schweißen eingeschränkt ist |
Äquivalente Standards und internationale Namen
Die Abmessungen und die Bezeichnung der Muffenhalsflansche können je nach regionaler Norm und Projektspezifikation variieren. In der Praxis, Käufer stimmen häufig mit der Druckbewertung überein, Verblendungstyp, Bohrungsdetails und Materialanforderungen, anstatt sich nur auf eine Eins-zu-Eins-Äquivalenz zu verlassen. SASA FLANGE unterstützt internationale Standards und kann geeignete gleichwertige Qualitäten für Exportprojekte empfehlen.
| Standard / Region | Standardcode | Typische Note / Äquivalent |
|---|---|---|
| USA | ASME B16.5 | ASTM A105, A182 F304/F316, F11, F22 |
| Europa | EN 1092-1 | P245GH, 1.4301, 1.4404, 13CrMo4-5 |
| Deutschland | DIN 2565 / DIN 2566 | C22.8, 1.4301, 1.4404, 13CrMo4-5 |
| Japan | JIS B2220 | SFVC2A, SUS304, SUS316 |
| China | GB/T 9119 | 20#, 16Mn, 304, 316, 12Cr1MoV |
Ablauf des Produktionsprozesses
Die Herstellungsqualität von Muffenschweißflanschen hängt von einer strengen Kontrolle des Rohmaterials ab, Solidität schmieden, Bohrungs-/Muffenabmessungen und Dichtflächenbearbeitung. SASA FLANGE wendet rückverfolgbare Produktions- und Prüfverfahren an, um die Maßhaltigkeit sicherzustellen, Druckintegrität und Einhaltung der Projektspezifikationen.
- 1. Rohstoffauswahl
- 2. Schmieden / Schneiden
- 3. Wärmebehandlung
- 4. Grobbearbeitung
- 5. Fertigbearbeitung
- 6. Bohren
- 7. Oberflächenbehandlung
- 8. Inspektion
- 9. Markierung
- 10. Verpackung
- 11. Lieferung
| Prozessschritt | Beschreibung | Qualitätskontrollpunkt |
|---|---|---|
| Rohstoff | Wählen Sie zertifizierte Schmiedeknüppel oder -platten | Materialzertifikat und Rückverfolgbarkeit |
| Schmieden | Warmschmieden, um die gewünschte Form zu erreichen | Schmiedetemperatur und Reduktionsverhältnis |
| Wärmebehandlung | Normalisieren, Anlassen oder Glühen | Temperatur- und Haltezeitkontrolle |
| Bearbeitung | Dichtfläche, Schraubenlöcher, Abmessungen | Maßhaltigkeit und Oberflächengüte |
| Inspektion | Endkontrolle vor dem Versand | Dimension, Oberfläche, PMI, hydrostatisch |
Produktinspektion
1. Inspektion der chemischen Zusammensetzung
Durch eine Prüfung der chemischen Zusammensetzung wird sichergestellt, dass das Flanschmaterial mit der bestellten Güteklasse, z. B. A105, übereinstimmt, F316 oder F22. Spektrometer- oder Laboranalysen prüfen wichtige Legierungs- und Restelemente anhand geltender Standards. Dadurch wird die Schweißbarkeit gewährleistet, Korrosionsbeständigkeit und Druckgebrauchstauglichkeit vor der Bearbeitung und endgültigen Freigabe.
2. Prüfung der mechanischen Eigenschaften
Mechanische Tests bestätigen die Zugfestigkeit, Streckgrenze, Dehnung und Härte entsprechend der gewählten Materialnorm. Aus repräsentativen Chargen oder Schmiedestücken werden nach der Wärmebehandlung Prüfkörper entnommen. Diese Ergebnisse bestätigen, dass der Muffenschweißhalsflansch die erforderliche Festigkeit und Zähigkeit für Druckrohrleitungen aufweist, Temperaturwechsel und anspruchsvoller Industriebetrieb.
3. Maßprüfung
Die Maßprüfung erstreckt sich auf den Außendurchmesser, Flanschdicke, Lochkreis, Lochdurchmesser, Nabenabmessungen, Buchsenbohrung, Muffentiefe und Dichtflächenbeschaffenheit. Eine genaue Inspektion ist unerlässlich, um sicherzustellen, dass die Rohre mit den passenden Flanschen zusammenpassen und ordnungsgemäß in die Muffe eingeführt werden. SASA FLANGE prüft Maße nach ASME, EN, DIN, JIS oder Kundenzeichnungen.
4. PMI-Tests und hydrostatische Tests
Zur Bestätigung der Legierungsqualität von Edelstahl stehen PMI-Tests zur Verfügung, legierter Stahl und Duplex-Materialien mit tragbaren Analysegeräten. Hydrostatische Tests können arrangiert werden, wenn dies aufgrund der Projektspezifikation oder eines speziellen Designs erforderlich ist. Die endgültigen Dokumente können Folgendes umfassen: EN 10204 3.1 Zertifikat, Inspektionsbericht, Rückverfolgbarkeit der Herdenzahl, Maßbericht und Markierungsüberprüfung für die Versandgenehmigung.
Produktverpackung
- ✓Holzkistenverpackung: Geeignet für Produkte mit hohem Druck und großem Durchmesser
- ✓Palettenverpackung mit Schrumpffolie: Geeignet für Sammelsendungen und Standardgrößen
- ✓Anti-Rost-Ölbeschichtung + Wasserfestes Papier: Wird zum Schutz von Seefracht verwendet
- ✓Einzelne Plastiktüte + Karton: Wird für kleine Fittings und Gewindeprodukte verwendet
- ✓Klare Markierung: Grad, Größe, Druckklasse, Laufnummer und Bestellnummer
Anwendungen
Muffenschweißflansche werden hauptsächlich in Rohrleitungen mit kleinem Durchmesser verwendet, bei denen Druckfestigkeit besteht, Kompakter Einbau und zuverlässige Schweißverbindung stehen im Vordergrund. Sie werden für dampfführende Versorgungs- und Prozessleitungen ausgewählt, Kohlenwasserstoffe, Chemikalien und aufbereitetes Wasser, insbesondere in Systemen, die einen sicheren Sitz und eine stabile Leistung bei Vibrationen oder Temperaturschwankungen erfordern.
| Industrie | Typische Anwendungen | Warum dieses Produkt verwendet wird |
|---|---|---|
| Öl und Gas | Instrumentenlinien, Versorgungsleitungen, Hochdruck-Probenahmesysteme, Gasverteilungsanlagen | Bietet eine starke Verbindung mit kleinem Durchmesser mit guter Ausrichtung und Druckfähigkeit |
| Chemische Verarbeitung | Übertragungsleitungen für korrosive Flüssigkeiten, Lösungsmittelsysteme, Hilfsrohre des Reaktors | Erhältlich in Edelstahl- und Legierungsqualitäten für Korrosionsbeständigkeit und leckagefreien Betrieb |
| Stromerzeugung | Dampfverfolgung, Hilfsrohre des Kessels, Kondensat- und Hochtemperatur-Serviceleitungen | Geeignet für Hochdruck- und Hochtemperaturbetrieb in kompakten Rohrgrößen |
| Wasseraufbereitung | Chemische Dosierleitungen, Rückspülleitungen, Druckpumpen und Skid-Rohrleitungen | Bietet zuverlässige Verbindung und einfache Integration in kompakte Behandlungsgeräte |
| Marine und Offshore | Hydrauliksysteme, Kraftstoffleitungen, Kühlsysteme und Modulverrohrung | Kompaktes Design, Starke Schweißverbindung und Verfügbarkeit in korrosionsbeständigen Materialien |
Warum wählen? SASA FLANGE?
- ✓Professioneller Hersteller von Muffenschweißflanschen für globale Industrieprojekte
- ✓Maßgeschneiderte Größe, Druckklasse und Materialgüte gemäß Zeichnung
- ✓Vollständige Standardunterstützung: ASME, EN, DIN, JIS, GB, GOST- und Kundenspezifikationen
- ✓Materialrückverfolgbarkeit mit Schmelzenzahlkontrolle und EN 10204 3.1 Materialzertifikat
- ✓Chemische Analyse, mechanische Prüfung, PMI-Tests, Hydrostatische und Dimensionsprüfung
- ✓Lagerverfügbarkeit für Standardartikel, Vorlaufzeit 3-7 Tage; Sonderanfertigung 15-30 Tage
- ✓Exportverpackung für den Seeverkehr, Luft- und Landtransport
- ✓15+ Jahre Erfahrung in der Lieferung 50+ Länder weltweit
FAQ
Q: Was ist ein Muffenschweißhalsflansch??
A: Ein Muffenschweißhalsflansch ist ein geschmiedeter Flansch für Rohrleitungen mit kleinem Durchmesser, bei dem das Rohr in eine Muffe eingeführt und dann um den Nabenbereich herum kehlgeschweißt wird. Der Hals oder die verlängerte Nabe trägt zur Verbesserung der Ausrichtung und Spannungsverteilung bei. Es wird häufig im Hochdruckbereich eingesetzt, Systeme für mittlere Temperaturen, bei denen eine kompakte Installation und eine zuverlässige Verbindung erforderlich sind.
Q: Welche Materialien stehen für Muffenschweißflansche zur Verfügung??
A: SASA FLANGE liefert Muffenschweißflansche aus Kohlenstoffstahl, Kohlenstoffstahl mit niedriger Temperatur, Edelstahl, legierter Stahl und Duplex-Edelstahl. Zu den gängigen Noten gehören: ASTM A105, A350 LF2, A182 F304/F304L, F316/F316L, F11, F22 und F51. Die Materialauswahl hängt vom Druck ab, Temperatur, Korrosionszuschlag und geltende Projektspezifikation.
Q: Welche Druckklasse wird unterstützt??
A: Muffenschweißflansche werden im Allgemeinen in Rohrleitungen mit kleinem Durchmesser verwendet und üblicherweise in der ASME-Klasse geliefert 150, 300, 600, 900, 1500 Und 2500, je nach Größe und Material. Unter EN und anderen Systemen, Vergleichbare PN-Werte können ebenfalls geliefert werden. SASA FLANGE kann die richtige Druckklasse basierend auf Betriebsbedingungen und Standardanforderungen empfehlen.
Q: Kann SASA FLANGE liefern kundenspezifische Größen?
A: Ja. SASA FLANGE kann kundenspezifische Muffenschweißflansche gemäß Zeichnungen oder Projektstandards herstellen, einschließlich spezieller Bohrungs- und Buchsenabmessungen, Nicht standardmäßige Bohrungen, spezielle Verkleidungsoberflächen, RTJ-Nuten und NACE- oder Niedertemperatur-Materialanforderungen. Wir unterstützen auch kundenspezifische Markierungen, Verpackung und Inspektion durch Dritte für EPC, Beschaffungsanforderungen von Händlern und Endverbrauchern.
Q: Welches Zertifikat wird bereitgestellt??
A: Die Standardlieferung kann umfassen EN 10204 3.1 Materialzertifikat zusammen mit Werkstestzertifikat, Maßkontrollaufzeichnungen und Rückverfolgbarkeit der Chargennummer. Für Legierungs- oder Edelstahlsorten, PMI-Testberichte sind verfügbar. Mechanische Testberichte und hydrostatische oder ergänzende Inspektionsdokumente können ebenfalls bereitgestellt werden, wenn dies in der Bestellung oder im Projektqualitätsplan angegeben ist.
