Sự miêu tả
Khớp nối đối đầu khớp nối | ASME B16.9 / MSS SP-43

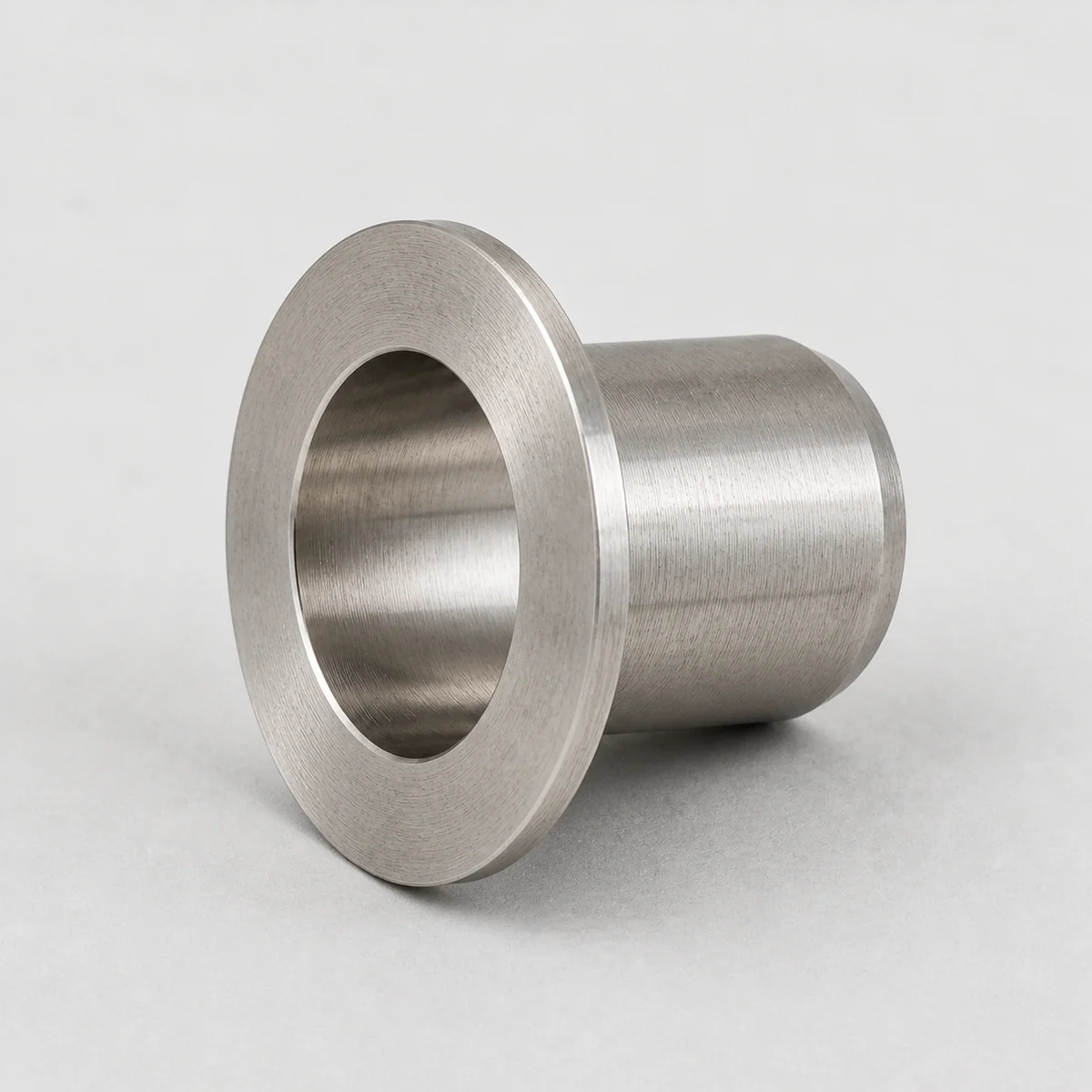

ASTM B366 Inconel 625 Kết thúc sơ khai
Phần cuối của khớp nối ở cuối ASTM B366 WP-N06625 for corrosive and elevated-temperature nickel-alloy piping. Có sẵn với kích thước dành riêng cho dự án, tài liệu và kiểm tra.
Trả lời trực tiếp
Inconel là gì 625 phần cuối sơ khai?
Đầu còn sơ khai là một phụ kiện đường ống hàn đối đầu được sử dụng với mặt bích đỡ khớp nối lỏng lẻo. Đầu còn lại cung cấp bề mặt bịt kín và kết nối mối hàn, trong khi mặt bích phía sau quay tự do phía sau lòng. Sự sắp xếp này có thể đơn giản hóa việc căn chỉnh lỗ bu lông và cho phép vật liệu mặt bích đỡ được lựa chọn riêng biệt khi thiết kế cho phép..
ASTM B366 WP-N06625 is a factory-made wrought nickel-alloy fitting designation for UNS N06625. It applies to welding fittings such as stub ends, trong khi ASTM B564 is used for applicable forged products.
Mặt đùi, bán kính góc, chiều dài trung tâm, độ dày của tường và đầu mối hàn phải phù hợp với mặt bích phía sau, miếng đệm và đường ống kết nối. Kích thước mẫu dài và mẫu ngắn không thể thay thế cho nhau. Khả năng chịu áp lực thuộc về khớp được thiết kế hoàn chỉnh, không đến tận cùng trong sự cô lập. Thông số kỹ thuật đường ống phải xác định sự kết hợp vật liệu, trợ cấp ăn mòn, quy trình hàn và tiêu chuẩn kích thước.
Thông số kỹ thuật
| Sản phẩm | Kết thúc sơ khai |
|---|---|
| Đặc điểm vật liệu | ASTM B366 WP-N06625 |
| chỉ định của Hoa Kỳ | UNS N06625 |
| Tiêu chuẩn kích thước | ASME B16.9 / MSS SP-43 |
| Phạm vi kích thước | Kích thước tiêu chuẩn và dành riêng cho dự án trong phạm vi đã chọn ASME B16.9 hoặc phạm vi chiều MSS SP-43 |
| Đánh giá / lịch trình | Bảng kê tường và xếp hạng mặt bích sau được chọn để lắp ráp khớp nối hoàn chỉnh |
| Cấu hình | Loại A hoặc đầu cuống khớp nối được chỉ định, mẫu dài hoặc ngắn theo yêu cầu, với đầu hàn đối đầu |
| Tài liệu | EN 10204 3.1 MTC, truy xuất nguồn gốc số nhiệt, báo cáo chiều và PMI khi đặt hàng |
| Kiểm tra tùy chọn | PMI, PT, UT khi áp dụng, kiểm tra chiều và kiểm tra của bên thứ ba |
Kích thước cuối cùng, xếp hạng, kiểm tra và tiêu chí chấp nhận theo đơn đặt hàng, bản vẽ đã được phê duyệt, mã áp dụng và phiên bản tiêu chuẩn được chỉ định.
Tại sao chỉ định Inconel 625?
Hợp kim kết hợp khả năng chống lại nhiều loại môi trường ăn mòn với độ bền và khả năng chống oxy hóa hữu ích. Nó được coi là nước biển, clorua, dịch vụ có tính axit và nhiệt độ cao sau quá trình xem xét mã và ăn mòn dành riêng cho dự án.
Độ sạch của hợp kim niken, xử lý nhiệt, gia công và chuẩn bị mối hàn yêu cầu các quy trình được kiểm soát. Nhận dạng vật liệu phải được duy trì theo dõi từ nguyên liệu thô cho đến quá trình gia công hoàn thiện và đánh dấu cuối cùng.
Ứng dụng điển hình
Đây là những ví dụ lựa chọn, không tuyên bố về sự phù hợp phổ quát. Xác minh sự ăn mòn, nhiệt độ, áp lực , yêu cầu chế tạo và mã cho dịch vụ thực tế.
Hướng dẫn đặt hàng và đặc điểm kỹ thuật
Nêu rõ tên gọi vật liệu phù hợp, số UNS, NPS, lịch treo tường, tiêu chuẩn chiều, mẫu, yêu cầu về mặt phẳng và mặt bích đỡ giao phối. Đối với các sản phẩm hợp kim niken và song công, xác nhận xem có cần kết cấu liền mạch hay hàn và đánh dấu lớp ASTM hiện hành hay không.
Xác nhận xem ASTM B564 rèn, vật liệu tấm hoặc tuyến đường được phê duyệt khác là cần thiết cho hình dạng thành phần chính xác.
Ranh giới lựa chọn kỹ thuật
Lớp vật liệu, kích thước danh nghĩa và loại áp suất là đầu vào mua hàng cần thiết, nhưng bản thân chúng không chứng minh được sự phù hợp. Kỹ sư đường ống có trách nhiệm phải xác minh mã thiết kế, áp suất và nhiệt độ thiết kế, trợ cấp ăn mòn, kích thước ống kết nối, mặt bích, hệ thống đệm, chốt, quy trình hàn và kế hoạch kiểm tra như một thông số kỹ thuật phối hợp. Hóa chất dịch vụ, sự tập trung, chất gây ô nhiễm, vận tốc, điều kiện tắt máy và phương tiện làm sạch có thể thay đổi hiệu suất ăn mòn. Yêu cầu xác nhận bằng văn bản đối với bảng dữ liệu dự án và bản vẽ đã được phê duyệt trước khi sản xuất, đặc biệt là nơi có dịch vụ chua, tiếp xúc với nước biển, tải theo chu kỳ, trống, áp dụng dịch vụ gây chết người hoặc kiểm tra theo quy định.
Chế tạo, kiểm tra và truy xuất nguồn gốc
Kiểm tra bao gồm chứng nhận hóa học và xử lý nhiệt, độ dày của tường, đường kính ngoài lòng, độ dày mặt, bán kính góc, chiều dài tổng thể, chuẩn bị đầu mối hàn và tình trạng bề mặt. PMI và PT có thể được chỉ định cho hợp kim chống ăn mòn.
PMI, đánh giá chứng chỉ và PT thường được chỉ định cho N06625. Kiểm tra UT hoặc ăn mòn bổ sung phải được xác định trước khi sản xuất.
Tiêu chuẩn chính thức và tài liệu tham khảo kỹ thuật
Sử dụng các phiên bản hiện tại đã được dự án phê duyệt. Các trang phạm vi chính thức sau đây giúp các nhóm mua sắm tách biệt các yêu cầu về kích thước khỏi các yêu cầu về vật chất.
Sản phẩm còn sơ khai liên quan
Danh sách kiểm tra RFQ
- Cấp độ ASTM và ký hiệu UNS
- NPS và lịch trình đường ống
- ASME B16.9 hoặc MSS SP-43
- Mẫu dài hay ngắn
- Kích thước loại và mặt phẳng
- Vật liệu mặt bích và lớp
- Xây dựng liền mạch hoặc hàn
- MTC, PMI, PT và kiểm tra
Câu hỏi thường gặp
Đầu còn sơ khai có bao gồm mặt bích phía sau không?
Trừ khi đơn đặt hàng ghi rõ điều đó. Đầu còn lại và mặt bích đỡ khớp nối là các bộ phận riêng biệt và có thể sử dụng các thông số kỹ thuật vật liệu khác nhau.
Sự khác biệt giữa phần cuối của mẫu dài và mẫu ngắn là gì?
Chúng có chiều dài tổng thể khác nhau và các cân nhắc lắp ráp. Mẫu được yêu cầu phải được nêu rõ và khớp với tiêu chuẩn kích thước của dự án.
Có thể sử dụng mặt bích đỡ bằng thép carbon với đầu cuống bằng hợp kim không?
Có thể cân nhắc khi thiết kế, môi trường, bảo vệ chống ăn mòn, nhiệt độ và mã đường ống cho phép nó. Kỹ sư dự án phải phê duyệt sự kết hợp vật liệu.
Số UNS của Inconel là gì 625?
Ký hiệu UNS là N06625.
Thông số kỹ thuật nào của ASTM áp dụng cho Inconel giả mạo 625 mặt bích?
ASTM B564 thường được chỉ định cho giả mạo UNS N06625 mặt bích và phụ kiện. Đơn đặt hàng phải khớp với hình thức sản phẩm thực tế và mã dự án.
Yêu cầu báo giá kỹ thuật
Gửi lớp vật liệu, tiêu chuẩn, kích cỡ, đánh giá hoặc lịch trình, yêu cầu về số lượng và kiểm tra. SASA FLANGE sẽ xem xét các đặc điểm kỹ thuật đầy đủ trước khi báo giá.
