وصف
تركيب لحام بعقب من السبائك يمكن تتبعه
ASTM B366 Hastelloy C276 المخفض متحدة المركز
مخفض لحام بعقب متحد المركز جاهز للشراء ASTM B366/B366M, UNS N10276 سبائك النيكل والموليبدينوم والكروم, الموردة للمواد الكيميائية الشديدة, حامض, الخدمة المتعلقة بالكلور ومكافحة التلوث بأبعاد محددة للمشروع, حائط, البناء والتفتيش.
ما هو المخفض متحدة المركز Hastelloy C276?
يوفر المخفض المتحد المركز تغييرًا متماثلًا بين قطري الأنبوب. يستخدم على نطاق واسع في الخطوط العمودية, تفريغ المضخة, رؤوس العمليات والخدمات حيث يكون الحفاظ على خط مركزي مشترك مناسبًا.
Hastelloy C276 هو وصف الاسم التجاري المستخدم على نطاق واسع لـ UNS N10276. يتم أخذه في الاعتبار عند الحاجة إلى مقاومة قوية عبر وسائط مؤكسدة ومختزلة مختارة, بما في ذلك واجبات مكافحة المواد الكيميائية والتلوث العدوانية.
المواصفات الفنية
| نوع المنتج | مخفض اللحام بعقب متحدة المركز |
|---|---|
| مادة | ASTM B366/B366M, UNS N10276 سبائك النيكل والموليبدينوم والكروم |
| العائلة المادية | سبائك النيكل والموليبدينوم والكروم |
| أساس الأبعاد | ASME B16.9 أو رسم المشروع المعتمد |
| إعدادات | انتقال متحدة المركز; نهايات أكبر وأصغر على خط مركزي مشترك |
| الحجم الاسمي | مجموعات ASME القياسية والمجموعات الكبيرة/الصغيرة المخصصة تخضع للمراجعة |
| سمك الجدار | الجداول الزمنية القياسية, الجدار الثقيل والجدار الخاص بالمشروع يخضع لمراجعة التصنيع |
| بناء | سلس أو ملحومة حسب الاقتضاء, أمرت وسمحت بها فئة المواد |
| إنهاء التحضير | تتوافق حافة اللحام التناكبي مع جدار الأنبوب المتصل وتفاصيل اللحام المعتمدة |
| المعالجة الحرارية | علاج الحل والحالة النهائية كما هو مطلوب من قبل ASTM B366 والطبقة المرتبة |
| التوثيق | EN 10204 3.1 إم تي سي, تتبع الحرارة, مؤشر مديري المشتريات, الأبعاد وتجربة الاقتراب من الموت الإضافية حسب الطلب |
الحجم المتاح ومجموعات الجدران تعتمد على السبائك, تشكيل الطريق, البناء والكمية. قم بتأكيد القطر الخارجي للأنبوب والجدار بدقة في طلب عرض الأسعار.
المعايير والمراجع الفنية
معيار الأبعاد
ASME B16.9 يغطي أبعاد المخفض القياسية المصنوعة في المصنع, التسامح, وضع العلامات والمتطلبات ذات الصلة.
مواصفات المواد
ASTM B366/B366M يغطي تجهيزات أنابيب الضغط المصنوعة من النيكل المطاوع وسبائك النيكل المصنوعة في المصنع.
لماذا تختار Hastelloy C276?
UNS N10276 يعتبر للمفاعلات الكيميائية وخطوط النقل, أنظمة الحمض, المعدات المتعلقة بالكلور, معالجة النفايات وإزالة الكبريت من غاز المداخن.
| نقطة الاختيار | هاستيلوي C276 | سبيكة 20 |
|---|---|---|
| عائلة سبائك | سبيكة Ni-Mo-Cr شديدة الخدمة | سبائك Fe-Ni-Cr-Mo-Cu |
| التركيز النموذجي | تآكل كيميائي شديد وواسع | بيئات مختارة من حامض الكبريتيك |
| التكلفة النسبية | أعلى عادة | في كثير من الأحيان أكثر اقتصادا عندما تكون مناسبة من الناحية الفنية |
| اختيار | استخدم بيانات التآكل التي تم التحقق منها | استخدم بيانات التآكل التي تم التحقق منها |
تطبيقات نموذجية
| صناعة | واجب التركيب النموذجي | لماذا تعتبر هذه المادة |
|---|---|---|
| المعالجة الكيميائية | انتقال القطر في أنابيب المعالجة الرأسية أو المحاذية لخط الوسط | الأنظمة الحمضية والكيميائية المختلطة |
| مكافحة التلوث | توصيل المعدات والرأس بين أحجام الأنابيب المختلفة | إزالة الكبريت من غاز المداخن وأنابيب الغسيل |
| معالجة النفايات | تقليل الحجم الملحوم حيث يكون هناك حاجة إلى انتقال مدمج | أنظمة الصرف الصحي والاسترداد المسببة للتآكل |
أمثلة التطبيق هي سياق الاختيار, ليست موافقة على التصميم. تأكيد كيمياء العملية, ضغط, درجة حرارة, إجراءات اللحام ورمز التحكم.
تصنيع, التفتيش والتوثيق
يتطلب تصنيع المخفض التحكم في أقطار النهاية, الطول الكلي, انتقال الجدار, البيضاوية, التركيز والهندسة المائلة. يجب أن يتحكم العرض N10276 في المعالجة الحرارية, تلوث, حالة السطح, مؤشر مديري المشتريات (PMI) ومتطلبات فئة البناء/تجربة الاقتراب من الموت المطلوبة.
إمكانية تتبع رقم الحرارة ومؤشر مديري المشتريات (PMI) عند تحديده.
OD كبيرة/صغيرة النهاية, حائط, طول, تركيز, فحص البيضاوية والشطبة.
حزب العمال, MT حيثما ينطبق ذلك, يوتا, RT أو طرف ثالث يشهد على النطاق المطلوب.
إم تي سي, سجلات المعالجة الحرارية والتفتيش المجمعة وفقًا لمتطلبات المشروع.
قائمة مراجعة طلب عرض الأسعار (RFQ).
- إكمال درجة المواد وUNS عند الاقتضاء
- ASME B16.9 طبعة أو رسم المشروع المعتمد
- يجري, أحجام المنفذ والفروع
- الجدول الزمني أو سمك الجدار الدقيق في كل نهاية
- البناء / الطبقة غير الملحومة أو الملحومة
- التفاصيل المائلة وأبعاد الأنابيب المطابقة
- كمية, الوجهة وتاريخ التسليم المطلوب
- EN 10204 3.1, مؤشر مديري المشتريات, متطلبات الأبعاد وتجربة الاقتراب من الموت
الأسئلة المتداولة
ما هو المخفض متحدة المركز Hastelloy C276?
إنه عبارة عن مخفض لحام بعقب متحد المركز يتم تصنيعه من ASTM B366/B366M, UNS N10276 سبائك النيكل والموليبدينوم والكروم. تشترك أطرافها الكبيرة والصغيرة في خط مركزي واحد, إنتاج انتقال متماثل. مواصفات المواد المطلوبة تتحكم في الكيمياء, الخصائص الميكانيكية, المعالجة الحرارية والاختبار.
ما هو المعيار الذي ينطبق على هذا المناسب?
ASME B16.9 يغطي أبعاد المخفض القياسية المصنوعة في المصنع, التسامح, وضع العلامات والمتطلبات ذات الصلة. الأساس المادي هو ASTM B366/B366M, UNS N10276 سبائك النيكل والموليبدينوم والكروم. يجب أن يذكر في أمر الشراء الإصدار المطلوب, بناء, مقاس, الجدار والفحوصات التكميلية.
أين يتم تحديد Hastelloy C276 عادةً?
UNS N10276 يعتبر للمفاعلات الكيميائية وخطوط النقل, أنظمة الحمض, المعدات المتعلقة بالكلور, معالجة النفايات وإزالة الكبريت من غاز المداخن. لا تزال ملاءمة المواد تعتمد على كيمياء السوائل, ضغط, درجة حرارة, تلفيق, بدل التآكل ورمز الأنابيب الحاكم.
يمكن توفير البناء ذو الجدران الثقيلة والملحومة?
نعم, تخضع لمراجعة التصنيع. توفير القطر الخارجي الدقيق, سمك الجدار أو الجدول الزمني, فئة البناء, التحضير النهائي, الكمية ومتطلبات تجربة الاقتراب من الموت حتى يمكن تأكيد الجدوى.
ما الذي يجب أن يتضمنه طلب عرض الأسعار؟?
اذكر درجة المادة كاملة, معيار الأبعاد أو الرسم المعتمد, أحجام التشغيل والفروع, الجدول الزمني أو الجدار الدقيق, البناء السلس أو الملحومة, التفاصيل المائلة, كمية, وجهة, نطاق التصديق والتفتيش.

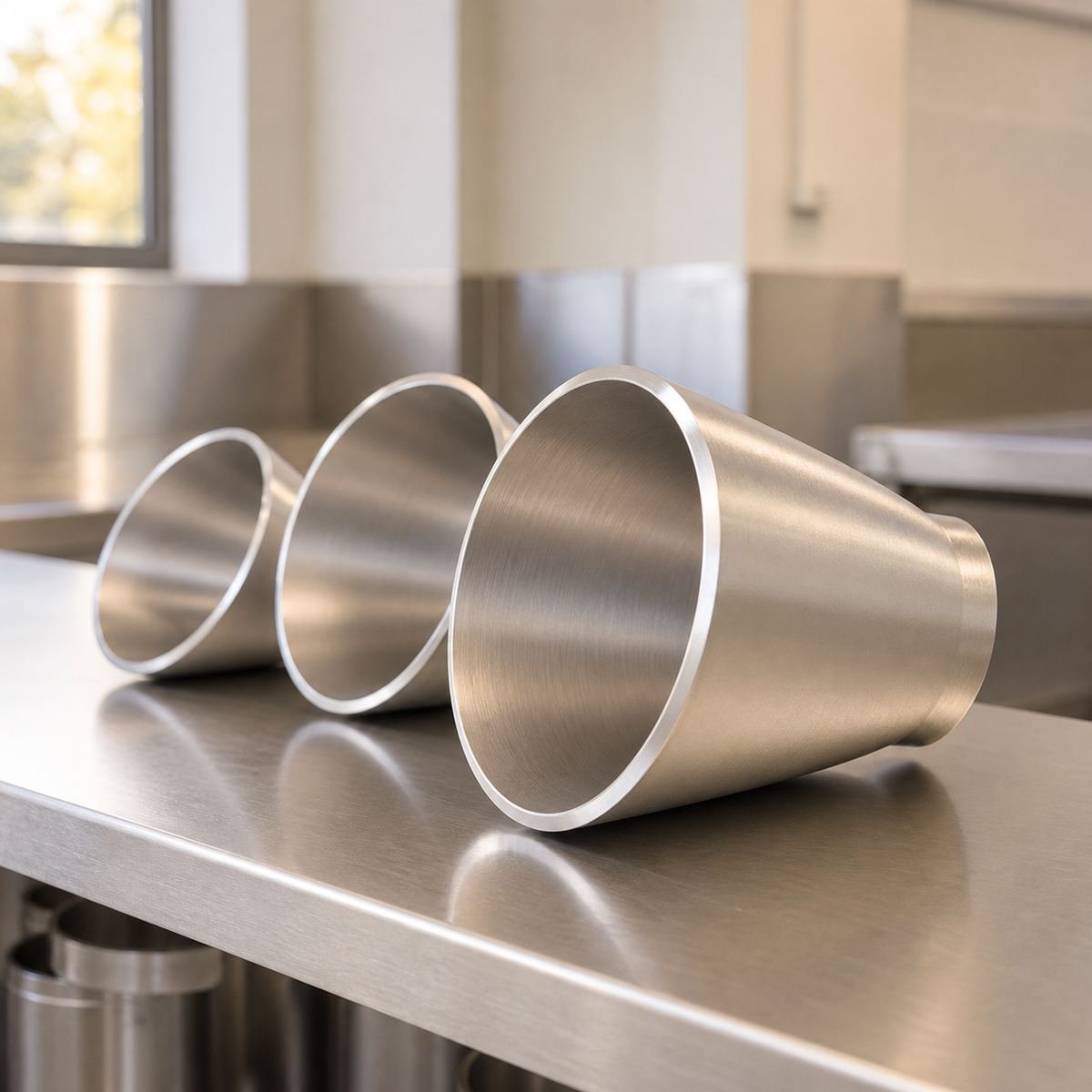

صورة المنتج تمثيلية. يختلف مظهر السطح حسب السبائك, طريق التصنيع والانتهاء.
طلب عرض أسعار فني
أرسل المادة, مزيج الحجم, حائط, كمية, الرسم أو القياسية, ومتطلبات التفتيش للمراجعة.
