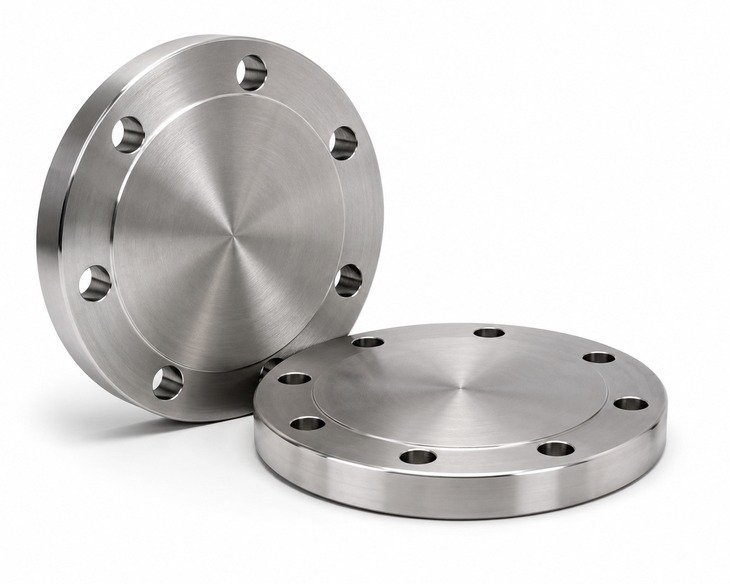

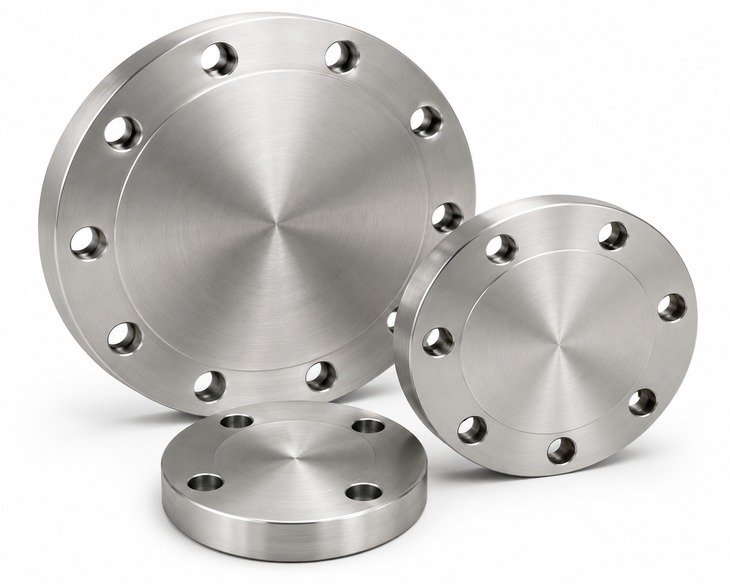

310 Blindflansch aus Edelstahl ist ein nicht gebohrter Flansch, der zum Verschließen des Rohrendes verwendet wird, Düsen- oder Ventilanschluss. Im Vergleich zu Standard-Edelstahlsorten, 310 und 310S bieten einen höheren Chrom- und Nickelgehalt für eine verbesserte Oxidationsbeständigkeit, Zunderbeständigkeit und Festigkeit bei erhöhten Temperaturen. Diese Flansche sind für petrochemische Heizgeräte geeignet, thermische Verarbeitungslinien, Abgasanlagen, Kraftwerke, Offshore-Module und aggressiver Hochtemperaturbetrieb.
SASA FLANGE Lieferungen 310 Blindflansche aus Edelstahl in Standard- und Sonderabmessungen nach ASME, EN, DIN, JIS, GB und Projektzeichnungen. Documentation and inspection scope are confirmed per order and may include chemical analysis, mechanische Prüfung, Maßprüfung, PMI, sealing-face verification, EN 10204 3.1 documentation and heat-number traceability when specified.
- ✓Produktname: 310 Blindflansch aus Edelstahl
- ✓Materialqualität: ASTM A182 F310 / F310S, UNS S31000 / S31008, EN 1.4841 / 1.4845
- ✓Produkttyp: Blindflansch
- ✓Hauptmerkmal: Hervorragende Oxidationsbeständigkeit bei hohen Temperaturen, solider Endverschluss, zuverlässige Dichtflächenbearbeitung
- ✓Anwendungen: Ofensysteme, Chemieanlagen, Kraftwerke, Abgasleitungen für Schiffe, Hochtemperaturrohre
Produktparameter
| Produktname | 310 Blindflansch aus Edelstahl |
| Materialqualität | ASTM A182 F310, F310S, UNS S31000, UNS S31008, EN 1.4841, EN 1.4845 |
| Materialtyp | Hitzebeständiger austenitischer Edelstahl aus geschmiedetem oder plattenbearbeitetem Material |
| Produktform | Blindflansch, geschmiedeter Blindflansch, Plattenblindflansch, individuell gefertigter Blindflansch |
| Größenbereich | DN15 – DN1500 (1/2 Zoll – 60 Zoll) |
| Druckklasse | Klasse 150 – 2500 / PN10 – PN100 |
| Dichtfläche | RF, FF, RTJ, TG, MFM |
| Oberflächenbehandlung | Bearbeitet, eingelegt, passiviert, Bei Bedarf Schutzöl auf bearbeiteten Oberflächen auftragen |
| Standard | ASME B16.5, ASME B16.47, EN 1092-1, DIN, JIS B2220, GB/T 9119 oder Kundenspezifikation |
| Inspektion | Chemische Analyse, Mechanischer Test, PMI-Test, Dimensional, Hydrostatisch |
| Zertifikat | EN 10204 3.1 Materialzertifikat verfügbar |
| Bearbeitungsservice | Schneiden, CNC-Bearbeitung, Kundenspezifisches Bohren, Verarbeitung kundenspezifischer Größen |
Chemische Zusammensetzung
Die folgende chemische Zusammensetzung dient als Referenz 310 Serie Blindflansche aus Edelstahl. Die tatsächliche Zusammensetzung kann je nach Sorte wie F310 oder F310S leicht variieren und muss der geltenden ASTM- oder EN-Norm entsprechen. Die endgültigen Werte werden durch ein Werksprüfzertifikat bestätigt, PMI-Verifizierung und auftragsspezifische Materialdokumentation.
| Element | C | Und | Mn | P | S | Cr | In | Mo | Andere |
|---|---|---|---|---|---|---|---|---|---|
| F310 / S31000 | 0.25 max | 1.50 max | 2.00 max | 0.045 max | 0.030 max | 24.00 – 26.00 | 19.00 – 22.00 | 0.75 max | N 0.10 max |
| F310S / S31008 | 0.08 max | 1.50 max | 2.00 max | 0.045 max | 0.030 max | 24.00 – 26.00 | 19.00 – 22.00 | 0.75 max | N 0.10 max |
Mechanische Eigenschaften
Die hier gezeigten mechanischen Eigenschaften sind typische Referenzwerte für 310 und Edelstahl 310S im geglühten Zustand. Die tatsächlichen Testergebnisse können je nach Rohstoffquelle variieren, Dicke, Schmiedereduzierung, Wärmebehandlung und anwendbare Norm. Gemäß Materialprüfzeugnis und Projektspezifikation werden zertifizierte Werte geliefert.
| Grad | Zugfestigkeit | Streckgrenze | Verlängerung | Härte | Dichte |
|---|---|---|---|---|---|
| F310 / S31000 | 515 MPa min | 205 MPa min | 40% min | 217 HB max | 7.9 g/cm3 |
| F310S / S31008 | 515 MPa min | 205 MPa min | 40% min | 217 HB max | 7.9 g/cm3 |
Gemeinsame Größentabelle
| Größenbereich | Druckklasse | Dichtfläche | Material | Verfügbarkeit |
|---|---|---|---|---|
| DN15 – DN50 | Klasse 150 – 600 | RF | A182 F310 / F310S | Subject to order review |
| DN65 – DN300 | Klasse 150 – 1500 | RF / RTJ | A182 F310 / F310S | Subject to order review |
| DN350 – DN600 | Klasse 150 – 2500 | RF / RTJ | A182 F310 / F310S | Produktion |
| DN700 – DN1500 | Klasse 150 – 900 | RF | A182 F310 / F310S | Auf Bestellung gefertigt |
Vergleich verschiedener Spezifikationen
| Typ | Beschreibung | Typische Verwendung |
|---|---|---|
| Blindflansch mit erhöhter Fläche | Standard-Blindflansch mit erhöhter Dichtfläche zur Dichtungskomprimierung im Normaldruckbetrieb | Allgemeine Prozessrohrleitungen, Chemieanlagen, Dienstprogramme |
| Flacher Blindflansch | Design mit flacher Dichtfläche zur Verwendung mit Vollflächendichtungen und passenden Flachflächen-Geräteanschlüssen | Niederdruckwasserleitungen, Ventile aus Gusseisen, Pumpendüsen |
| RTJ-Blindflansch | Blindflansch mit ringförmiger Verbindungsnut für hochintegrierte Abdichtung unter hohem Druck und hoher Temperatur | Raffinerien, Offshore-Plattformen, Hochdruck-Kohlenwasserstoff-Service |
| Kundenspezifischer gebohrter Blindflansch | Nicht standardmäßiges Schraubenmuster, Dicken- oder Flächenbearbeitung gemäß Projektzeichnung | OEM-Ausrüstung, Ersatz-Shutdown-Jobs, spezielle Anlagenmodifikationen |
Äquivalente Standards und internationale Namen
310 Blindflansche aus Edelstahl können nach den wichtigsten internationalen Flanschstandards hergestellt werden, während die Materialqualität durch ASTM identifiziert werden kann, UNS, EN oder regionale Bezeichnungen. Die endgültige Auswahl hängt von der Betriebstemperatur ab, Druckstufe, Maßnorm und Endbenutzerspezifikation. SASA FLANGE kann bei der Angleichung gleichwertiger Noten für internationale Projektanforderungen behilflich sein.
| Standard / Region | Standardcode | Typische Note / Äquivalent |
|---|---|---|
| USA | ASME B16.5 / B16.47 | ASTM A182 F310 / F310S, UNS S31000 / S31008 |
| Europa | EN 1092-1 | 1.4841 / 1.4845 Blindflansch |
| Deutschland | DIN 2527 / 2566 | X15CrNi25-20 / X8CrNi25-21 |
| Japan | JIS B2220 | SUS310S |
| China | GB/T 9119 | 0Cr25Ni20 / 06Cr25Ni20 |
Ablauf des Produktionsprozesses
SASA FLANGE kontrolliert jede Produktionsstufe von der Rohstoffüberprüfung bis zur Endverpackung, um sicherzustellen 310 Blindflansche aus Edelstahl erfüllen Maßhaltigkeit, Anforderungen an die Dichtungsleistung und Rückverfolgbarkeit für den industriellen Einsatz.
- 1. Rohstoffauswahl
- 2. Schmieden / Schneiden
- 3. Wärmebehandlung
- 4. Grobbearbeitung
- 5. Fertigbearbeitung
- 6. Bohren
- 7. Oberflächenbehandlung
- 8. Inspektion
- 9. Markierung
- 10. Verpackung
- 11. Lieferung
| Prozessschritt | Beschreibung | Qualitätskontrollpunkt |
|---|---|---|
| Rohstoff | Wählen Sie zertifizierte Schmiedeknüppel oder -platten | Materialzertifikat und Rückverfolgbarkeit |
| Schmieden | Warmschmieden, um die gewünschte Form zu erreichen | Schmiedetemperatur und Reduktionsverhältnis |
| Wärmebehandlung | Lösungsglühen oder kontrollierte Wärmebehandlung je nach Bedarf | Temperatur- und Haltezeitkontrolle |
| Bearbeitung | Dichtfläche, Schraubenlöcher, Abmessungen | Maßhaltigkeit und Oberflächengüte |
| Inspektion | Endkontrolle vor dem Versand | Dimension, Oberfläche, PMI, hydrostatisch |
Produktinspektion
1. Inspektion der chemischen Zusammensetzung
Rohstoff für 310 Blindflansche aus Edelstahl werden mittels Spektrometer oder chemischer Laboranalyse auf Chrom überprüft, Nickel, Kohlenstoff und andere Legierungselemente gemäß ASTM- oder EN-Anforderungen. Diese Inspektion bestätigt die richtige hitzebeständige Edelstahlsorte vor der Produktion und unterstützt die vollständige Rückverfolgbarkeit durch das Mühlenzertifikat und interne Qualitätsaufzeichnungen.
2. Prüfung der mechanischen Eigenschaften
Zur Bestätigung der Zugfestigkeit werden mechanische Tests gemäß den geltenden Normen und Projektanforderungen durchgeführt, Streckgrenze, Dehnung und Härte. Diese Tests helfen zu überprüfen, ob das geschmiedete oder bearbeitete Flanschmaterial eine geeignete Festigkeit und Duktilität für den Druckbetrieb bietet, Fertigungshandhabung und Temperaturwechsel in anspruchsvollen Industrieanlagen.
3. Maßprüfung
Jeder Blindflansch wird auf seinen Außendurchmesser geprüft, Dicke, Lochkreis, Lochmenge, Lochdurchmesser, ggf. Nabenprofil und Dichtflächengeometrie. Erhöhte Gesichtshöhe, Die Abmessungen der RTJ-Nut und die Ebenheit der Flansche werden sorgfältig geprüft, um die Austauschbarkeit mit Gegenflanschen und den richtigen Sitz der Dichtung während der Installation sicherzustellen.
4. PMI-Tests und hydrostatische Tests
Zur Bestätigung der Flanschqualität steht eine positive Materialidentifizierung zur Verfügung 310 oder 310S und vermeiden Sie gemischte Materialrisiken bei kritischen Projekten. Hydrostatische Druckprüfungen können arrangiert werden, wenn dies aufgrund der Spezifikation oder der Montagebedingungen erforderlich ist. EN 10204 3.1 Dokumentation, inspection reports and heat-number traceability can be supplied when specified and confirmed in the quotation.
Produktverpackung
- ✓Holzkistenverpackung: Geeignet für Produkte mit hohem Druck und großem Durchmesser
- ✓Palettenverpackung mit Schrumpffolie: Geeignet für Sammelsendungen und Standardgrößen
- ✓Anti-Rost-Ölbeschichtung + Wasserfestes Papier: Wird zum Schutz von Seefracht verwendet
- ✓Einzelne Plastiktüte + Karton: Wird für kleine Fittings und Gewindeprodukte verwendet
- ✓Klare Markierung: Grad, Größe, Druckklasse, Laufnummer und Bestellnummer
Anwendungen
310 Blindflansche aus Edelstahl werden dort eingesetzt, wo die Rohrleitung endet, Düsen oder Ersatzanschlüsse müssen bei erhöhter Temperatur und korrosiven Bedingungen sicher verschlossen werden. Aufgrund ihres hohen Chrom- und Nickelgehalts sind sie für den thermischen Einsatz geeignet, Oxidationsanfällige Umgebungen und Prozesssysteme, die eine zuverlässige Abdichtung und rückverfolgbare hitzebeständige rostfreie Materialien erfordern.
| Industrie | Typische Anwendungen | Warum dieses Produkt verwendet wird |
|---|---|---|
| Öl und Gas | Heizungsverteiler, Flare-Linien, Leerzeichen zum Herunterfahren des Prozesses, Offshore-Hochtemperaturrohrleitungen | Bietet einen sicheren Endverschluss mit guter Oxidationsbeständigkeit und zuverlässiger Druckhaltung |
| Chemische Verarbeitung | Reaktoranschlüsse, Rohrleitungen für thermische Oxidationsmittel, Heißgasleitungen, säurebedingte Hilfssysteme | 310 Edelstahl bietet eine starke Beständigkeit gegen Ablagerungen und Korrosion bei erhöhten Temperaturen |
| Stromerzeugung | Kesselhilfssysteme, Abgaskanäle, Turbinenstützrohre, Wärmerückgewinnungseinheiten | Geeignet für Temperaturwechselbetrieb und erhöhte Betriebstemperaturen |
| Wasseraufbereitung | Hochtemperatur-Dosiersysteme, thermische Schlammbehandlungslinien, Spezialprozess-Skids | Wird dort eingesetzt, wo Standard-Edelstahlqualitäten für die Hitzeeinwirkung möglicherweise nicht ausreichen |
| Marine und Offshore | Abgasanlagen, Offshore-Versorgungsmodule, Warmwasserleitungen und Wartungsisolationspunkte | Kombiniert Korrosionsbeständigkeit, rückverfolgbare Qualität und starke Dichtungsleistung |
Warum wählen? SASA FLANGE?
- ✓Professioneller Hersteller von Blindflanschen für globale Industrieprojekte
- ✓Maßgeschneiderte Größe, Druckklasse und Materialgüte gemäß Zeichnung
- ✓Vollständige Standardunterstützung: ASME, EN, DIN, JIS, GB, GOST- und Kundenspezifikationen
- ✓Materialrückverfolgbarkeit mit Schmelzenzahlkontrolle und EN 10204 3.1 Materialzertifikat
- ✓Chemische Analyse, mechanische Prüfung, PMI-Tests, Hydrostatische und Dimensionsprüfung
- ✓Market-standard configurations are available subject to order review; delivery is discussed per specification, with the fastest confirmed lead time from 7 working days
- ✓Exportverpackung für den Seeverkehr, Luft- und Landtransport
- ✓15+ Jahre Erfahrung in der Lieferung 50+ Länder weltweit
FAQ
Q: Was ist ein 310 Blindflansch aus Edelstahl?
A: A 310 Der Blindflansch aus Edelstahl ist ein massiver Flansch ohne Bohrung, Wird verwendet, um das Ende eines Rohrleitungssystems oder einer Gerätedüse zu verschließen. Es besteht aus hitzebeständigem austenitischem Edelstahl mit hohem Chrom- und Nickelgehalt, Dadurch ist es für den Betrieb bei erhöhten Temperaturen geeignet, Oxidationsbeständigkeit und zuverlässige Abdichtung in Industrieanlagen.
Q: Welche Materialien stehen zur Verfügung? 310 Blindflansche aus Edelstahl?
A: SASA FLANGE üblicherweise liefert ASTM A182 Blindflansche F310 und F310S, entsprechend UNS S31000 und S31008. Gleichwertige EN-Klassen wie z 1.4841 Und 1.4845 können je nach Projektanforderung ebenfalls angeboten werden. Wir können geschmiedete oder plattenbearbeitete Produkte gemäß ASME liefern, EN, DIN, JIS, GB- und Kundenzeichnungen.
Q: Welche Druckklasse wird unterstützt??
A: 310 Blindflansche aus Edelstahl sind in der ASME-Klasse erhältlich 150, 300, 600, 900, 1500 Und 2500, sowie PN-bewertete EN- und DIN-Abmessungen wie PN10 bis PN100. Die tatsächliche maximale Nennleistung hängt vom Flanschstandard ab, Materialqualität, Betriebstemperatur und Designcode. SASA FLANGE kann Ihnen die passende Bewertung für Ihre Anwendung empfehlen.
Q: Kann SASA FLANGE liefern kundenspezifische Größen?
A: Ja. SASA FLANGE kann kundenspezifische Blindflansche basierend auf Kundenzeichnungen oder Projektspezifikationen herstellen, einschließlich nicht standardmäßiger Außendurchmesser, Dicke, Schraubenlochmuster, RTJ-Groove, erhöhte Gesichtshöhe und spezielle Bearbeitungsanforderungen. Wir unterstützen auch die Beschaffung kundenspezifischer Materialien, CNC-Bohren, Kontrolle der Oberflächenbeschaffenheit und Markierungen für den Austausch von Stillstandsgeräten und OEM-Geräten.
Q: Welches Zertifikat wird bereitgestellt??
A: EN 10204 3.1 material documentation with heat-number traceability can be provided when specified and confirmed for the order. Zusätzliche Dokumentation kann ein Mühlentestzertifikat sein, Bericht zur chemischen Analyse, mechanische Testergebnisse, Maßprüfbericht und PMI-Aufzeichnung. Je nach Projekt- oder Endbenutzeranforderungen können auch hydrostatische Tests oder Inspektionen durch Dritte arrangiert werden.
