Beschreibung
Rückverfolgbare Stumpfschweißverbindung aus Legierung
ASTM B366 Inconel 625 90 Grad langer Radiusbogen
Ein beschaffungsfertiger 90-Grad-Stumpfschweißbogen mit langem Radius ASTM B366/B366M, UNS N06625 Nickel-Chrom-Molybdän-Niob-Legierung, für ätzende Chemikalien geliefert, Off-Shore-, Marine- und hochintegrierter Prozessservice mit projektdefinierten Dimensionen, Wand, Bau und Inspektion.
Was ist ein Inconel? 625 90 Grad langer Radiusbogen?
Ein 90-Grad-Bogen mit langem Radius leitet eine Rohrleitung durch einen glatten nominalen Mittellinienradius von 1,5D um. Es wird häufig dort eingesetzt, wo der Platzbedarf eine längere Auslenkung als bei einem Winkelstück mit kurzem Radius zulässt.
Inconel 625 ist die häufig gesuchte Handelsnamenbeschreibung für UNS N06625. Seine Nickel-Chrom-Molybdän-Niob-Zusammensetzung gilt als chloridhaltig, Meeres- und korrosive Prozessumgebungen, aber das spezifische Medium und die Temperatur müssen überprüft werden.
Technische Spezifikation
| Produkttyp | 90-Grad-Stumpfschweißbogen mit langem Radius |
|---|---|
| Material | ASTM B366/B366M, UNS N06625 Nickel-Chrom-Molybdän-Niob-Legierung |
| Materialfamilie | Nickel-Chrom-Molybdän-Legierung |
| Dimensionsbasis | ASME B16.9 90-Grad-Ellenbogen mit langem Radius |
| Konfiguration | 90-Grad langer Radius; Nennmittellinienradius 1,5D für Standard-ASME-Geometrie |
| Nenngröße | Standard-ASME-Größen und -Zeitpläne; Dicke Wände und benutzerdefinierte Tangentenlängen unterliegen einer Überprüfung |
| Wandstärke | Standardpläne, Schwere Wände und projektspezifische Wände unterliegen einer Fertigungsprüfung |
| Konstruktion | Je nach Bedarf nahtlos oder geschweißt, geordnet und erlaubt durch die Materialklasse |
| Vorbereitung beenden | An die Anschlussrohrwandung und geprüfte Schweißdetails angepasste Schweißnahtfase |
| Wärmebehandlung | Lösungsbehandlung und Endzustand nach Bedarf ASTM B366 und die geordnete Klasse |
| Dokumentation | EN 10204 3.1 MTC, Rückverfolgbarkeit der Wärme, PMI, Abmessungen und zusätzliche NDE wie bestellt |
Verfügbare Größen- und Wandkombinationen hängen von der Legierung ab, Formungsroute, Konstruktion und Menge. Bestätigen Sie den genauen Außendurchmesser und die Wand des Rohrs in der Angebotsanfrage.
Normen und technische Referenzen
Maßstandard
ASME B16.9 deckt Standardabmessungen für werkseitig hergestellte Stumpfschweißbögen mit langem Radius ab, Toleranzen, Kennzeichnung und damit verbundene Anforderungen.
Materialspezifikation
ASTM B366/B366M deckt werkseitig hergestellte Druckrohrformstücke aus Nickel und Nickellegierungen ab.
Warum Inconel wählen? 625?
UNS N06625 wird für Meerwasser in Betracht gezogen, Offshore-Oberseiten, chemische Verarbeitung, Systeme zur Kontrolle der Umweltverschmutzung und andere korrosive Aufgaben, bei denen die zugelassene Materialklasse eine Legierung erfordert 625.
| Auswahlpunkt | Inconel 625 | Incoloy 825 |
|---|---|---|
| Legierungsfamilie | Ni-Cr-Mo-Nb | Ni-Fe-Cr-Mo-Cu-Ti |
| Stärke | Generell höher | Mäßig, dienstleistungsabhängig |
| Typischer Fokus | Meerwasser, Chlorid und stark gemischte Umgebungen | Saure und reduzierende/oxidierende Prozessumgebungen |
| Auswahl | Überprüfen Sie die Korrosionsdaten auf genaue Bedingungen | Überprüfen Sie die Korrosionsdaten auf genaue Bedingungen |
Typische Anwendungen
| Industrie | Typische Montageaufgabe | Warum dieses Material berücksichtigt wird |
|---|---|---|
| Offshore und Marine | Richtungsänderung in Prozess- und Versorgungsleitungen | Meerwasser- und chloridhaltige Systeme |
| Chemische Verarbeitung | Geräteanschluss, bei dem ein sanfter 90-Grad-Schwenk erforderlich ist | Gemischte korrosive Prozessströme |
| Umweltsysteme | Hochintegrierte Schweißlinienführung mit Standardgeometrie mit großem Radius | Wäscher und Rohrleitungen zur Schadstoffkontrolle |
Anwendungsbeispiele sind Auswahlkontext, keine Designgenehmigung. Bestätigen Sie die Prozesschemie, Druck, Temperatur, Schweißverfahren und geltende Vorschriften.
Herstellung, Inspektion und Dokumentation
Die Herstellung von Rohrbögen mit großem Radius erfordert die Kontrolle des Winkels, Mitte-zu-Ende-Maß, Mittellinienradius, Wandverdünnung, Ovalität und Kegelgeometrie. N06625-Bestellungen geben üblicherweise PMI an, Aufzeichnungen über Lösungsbehandlungen, Oberflächenprüfung und Bauklasse-/ZfP-Anforderungen.
Rückverfolgbarkeit der Schmelzzahl und des PMI, sofern angegeben.
Winkel, Mitte bis Ende, Radius, VON, Wandverdünnung, Ovalität und Fase geprüft.
PT, Gegebenenfalls MT, UT, RT oder Dritte bezeugen den bestellten Umfang.
MTC, Wärmebehandlungs- und Inspektionsprotokolle, die entsprechend den Projektanforderungen zusammengestellt werden.
RFQ-Checkliste
- Vollständiger Materialgrad und ggf. UNS
- ASME B16.9 Ausgabe oder genehmigte Projektzeichnung
- Laufen, Auslass- und Abzweiggrößen
- Planen oder genaue Wandstärken an jedem Ende
- Nahtlose oder geschweißte Konstruktion/Klasse
- Abschrägungsdetails und passende Rohrabmessungen
- Menge, Bestimmungsort und gewünschtes Lieferdatum
- EN 10204 3.1, PMI, Maß- und NDE-Anforderungen
Häufig gestellte Fragen
Was ist ein Inconel? 625 90 Grad langer Radiusbogen?
Es handelt sich um einen 90-Grad-Stumpfschweißbogen mit langem Radius, der aus hergestellt wird ASTM B366/B366M, UNS N06625 Nickel-Chrom-Molybdän-Niob-Legierung. Für standardmäßige 90-Grad-Bögen mit langem Radius, Der Mittellinienradius beträgt 1.5 mal der Nennrohrgröße. Die geordnete Materialspezifikation steuert die Chemie, mechanische Eigenschaften, Wärmebehandlung und Prüfung.
Welche Norm gilt für diese Armatur??
ASME B16.9 deckt Standardabmessungen für werkseitig hergestellte Stumpfschweißbögen mit langem Radius ab, Toleranzen, Kennzeichnung und damit verbundene Anforderungen. Die materielle Basis ist ASTM B366/B366M, UNS N06625 Nickel-Chrom-Molybdän-Niob-Legierung. In der Bestellung ist die gewünschte Auflage anzugeben, Konstruktion, Größe, Wand- und Ergänzungsprüfungen.
Wo ist Inconel 625 typischerweise ausgewählt?
UNS N06625 wird für Meerwasser in Betracht gezogen, Offshore-Oberseiten, chemische Verarbeitung, Systeme zur Kontrolle der Umweltverschmutzung und andere korrosive Aufgaben, bei denen die zugelassene Materialklasse eine Legierung erfordert 625. Die Materialeignung hängt immer noch von der Flüssigkeitschemie ab, Druck, Temperatur, Herstellung, Korrosionszuschlag und die geltenden Rohrleitungsvorschriften.
Es können dickwandige und geschweißte Konstruktionen geliefert werden?
Ja, unterliegt einer Fertigungsprüfung. Geben Sie den genauen Außendurchmesser an, Wandstärke oder Zeitplan, Bauklasse, Ende der Vorbereitung, Menge und NDE-Anforderungen, damit die Machbarkeit bestätigt werden kann.
Was sollte eine Ausschreibung beinhalten??
Geben Sie die vollständige Materialqualität an, Maßnorm oder genehmigte Zeichnung, Lauf- und Zweiggrößen, Zeitplan oder genaue Wand, nahtlose oder geschweißte Konstruktion, Abschrägungsdetail, Menge, Ziel, Zertifizierungs- und Prüfumfang.

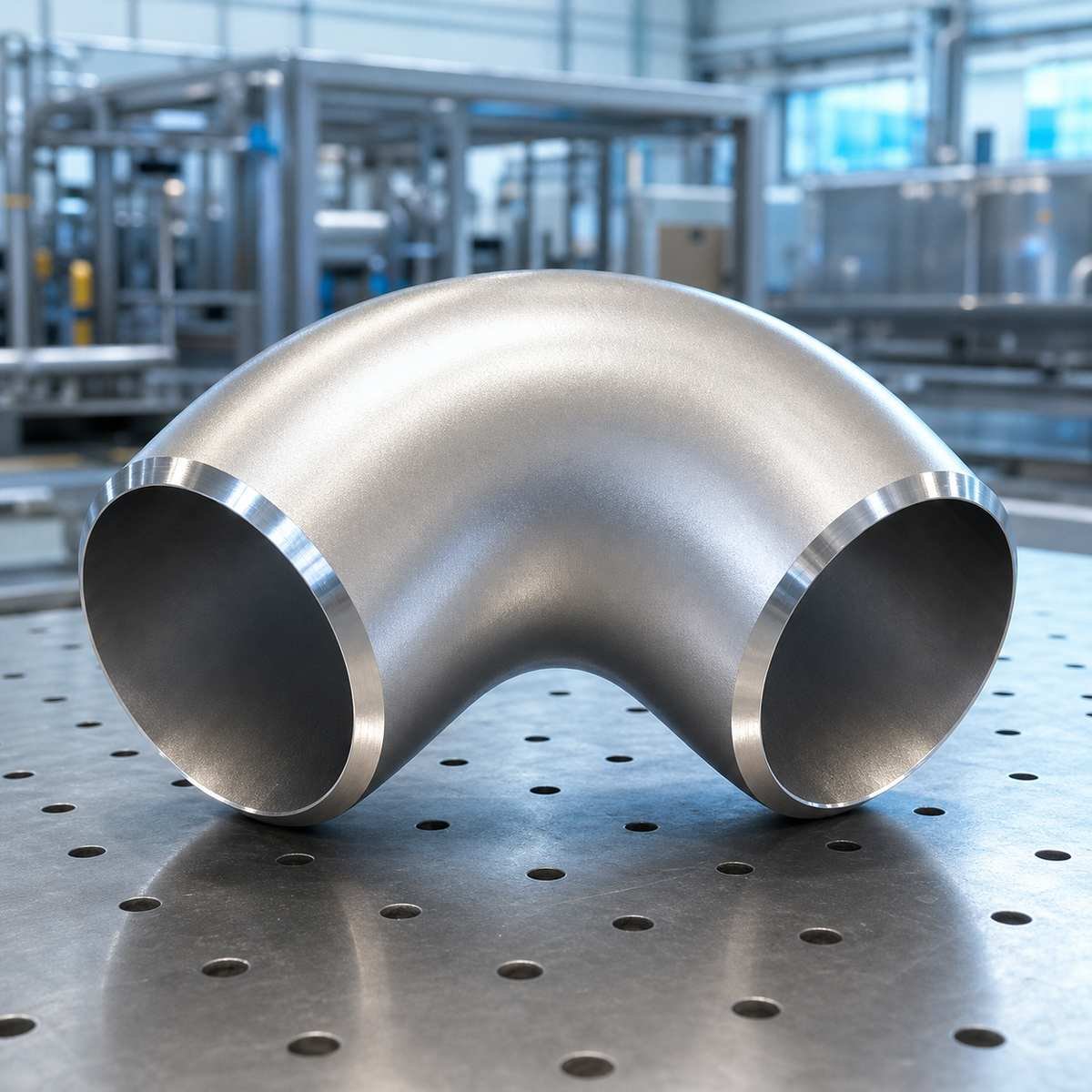

Das Produktbild ist repräsentativ. Das Aussehen der Oberfläche variiert je nach Legierung, Herstellungsweg und -ende.
Fordern Sie ein technisches Angebot an
Senden Sie das Material, Größenkombination, Wand, Menge, Zeichnung oder Norm, und Inspektionsanforderungen zur Überprüfung.
