Beschreibung
Rückverfolgbare Stumpfschweißverbindung aus Legierung
ASTM B366 Inconel 625 Benutzerdefiniertes ungleiches T-Shirt
Ein beschaffungsfertiges, maßgeschneidertes T-Stück mit ungleichmäßiger Stumpfschweißung ASTM B366/B366M, UNS N06625 Nickel-Chrom-Molybdän-Niob-Legierung, für ätzende Chemikalien geliefert, Off-Shore-, Marine- und hochintegrierter Prozessservice mit projektdefinierten Dimensionen, Wand, Bau und Inspektion.
Was ist ein Inconel? 625 individuelles ungleiches T-Shirt?
Ein benutzerdefiniertes ungleiches T-Stück wird verwendet, wenn standardmäßige Reduzier-T-Stück-Kombinationen nicht mit der erforderlichen Strecke übereinstimmen, Steckdose, Abzweig- oder Mitte-zu-Ende-Abmessungen. Jede Stirnwand, Übergangs- und Abzweigverstärkungen müssen anhand des genehmigten Entwurfs überprüft werden.
Inconel 625 ist die häufig gesuchte Handelsnamenbeschreibung für UNS N06625. Seine Nickel-Chrom-Molybdän-Niob-Zusammensetzung gilt als chloridhaltig, Meeres- und korrosive Prozessumgebungen, aber das spezifische Medium und die Temperatur müssen überprüft werden.
Technische Spezifikation
| Produkttyp | Kundenspezifisches T-Stück mit ungleichmäßiger Stumpfschweißung |
|---|---|
| Material | ASTM B366/B366M, UNS N06625 Nickel-Chrom-Molybdän-Niob-Legierung |
| Materialfamilie | Nickel-Chrom-Molybdän-Legierung |
| Dimensionsbasis | Genehmigte Projektzeichnung; geltende B16.9-Anforderungen nach Vereinbarung |
| Konfiguration | Kundenspezifische Rohr-/Auslass-/Abzweigdurchmesser und Mitten-zu-Ende-Abmessungen gemäß genehmigter Zeichnung |
| Nenngröße | Die Abmessungen von Lauf × Auslass × Abzweig werden einzeln auf Herstellbarkeit geprüft |
| Wandstärke | Standardpläne, Schwere Wände und projektspezifische Wände unterliegen einer Fertigungsprüfung |
| Konstruktion | Geformte oder gefertigte Konstruktion vorbehaltlich der Materialspezifikation, Code und genehmigte Zeichnung |
| Vorbereitung beenden | An die Anschlussrohrwandung und geprüfte Schweißdetails angepasste Schweißnahtfase |
| Wärmebehandlung | Lösungsbehandlung und Endzustand nach Bedarf ASTM B366 und die geordnete Klasse |
| Dokumentation | EN 10204 3.1 MTC, Rückverfolgbarkeit der Wärme, PMI, Abmessungen und zusätzliche NDE wie bestellt |
Verfügbare Größen- und Wandkombinationen hängen von der Legierung ab, Formungsroute, Konstruktion und Menge. Bestätigen Sie den genauen Außendurchmesser und die Wand des Rohrs in der Angebotsanfrage.
Normen und technische Referenzen
Maßstandard
Die genehmigte Projektzeichnung berücksichtigt nicht standardmäßige ungleiche T-Geometrien. ASME B16.9 gilt nur für Anforderungen und Konfigurationen, die ausdrücklich in der Bestellung enthalten sind und in deren Umfang fallen.
Materialspezifikation
ASTM B366/B366M deckt werkseitig hergestellte Druckrohrformstücke aus Nickel und Nickellegierungen ab.
Warum Inconel wählen? 625?
UNS N06625 wird für Meerwasser in Betracht gezogen, Offshore-Oberseiten, chemische Verarbeitung, Systeme zur Kontrolle der Umweltverschmutzung und andere korrosive Aufgaben, bei denen die zugelassene Materialklasse eine Legierung erfordert 625.
| Auswahlpunkt | Inconel 625 | Incoloy 825 |
|---|---|---|
| Legierungsfamilie | Ni-Cr-Mo-Nb | Ni-Fe-Cr-Mo-Cu-Ti |
| Stärke | Generell höher | Mäßig, dienstleistungsabhängig |
| Typischer Fokus | Meerwasser, Chlorid und stark gemischte Umgebungen | Saure und reduzierende/oxidierende Prozessumgebungen |
| Auswahl | Überprüfen Sie die Korrosionsdaten auf genaue Bedingungen | Überprüfen Sie die Korrosionsdaten auf genaue Bedingungen |
Typische Anwendungen
| Industrie | Typische Montageaufgabe | Warum dieses Material berücksichtigt wird |
|---|---|---|
| Offshore und Marine | Spezielle Abzweigverbindung mit drei Durchmessern in Prozessleitungen | Meerwasser- und chloridhaltige Systeme |
| Chemische Verarbeitung | Verteilerkopfübergang mit großem Durchmesser und nicht standardmäßigem Abzweig | Gemischte korrosive Prozessströme |
| Umweltsysteme | Ersatzarmatur angepasst an bestehende Anlagenabmessungen | Wäscher und Rohrleitungen zur Schadstoffkontrolle |
Anwendungsbeispiele sind Auswahlkontext, keine Designgenehmigung. Bestätigen Sie die Prozesschemie, Druck, Temperatur, Schweißverfahren und geltende Vorschriften.
Herstellung, Inspektion und Dokumentation
Die Herstellung kundenspezifischer ungleicher T-Stücke beginnt mit der Genehmigung der Zeichnung und erfordert die Überprüfung jedes Enddurchmessers, Wand, Mitte-zu-Ende-Maß, Übergang, Astprofil und Fase. N06625-Bestellungen geben üblicherweise PMI an, Aufzeichnungen über Lösungsbehandlungen, Oberflächenprüfung und Bauklasse-/ZfP-Anforderungen.
Rückverfolgbarkeit der Schmelzzahl und des PMI, sofern angegeben.
Alle drei End-ADs/Wände, Maße von der Mitte bis zum Ende, Übergänge und Abschrägungen nach Zeichnung geprüft.
PT, Gegebenenfalls MT, UT, RT oder Dritte bezeugen den bestellten Umfang.
MTC, Wärmebehandlungs- und Inspektionsprotokolle, die entsprechend den Projektanforderungen zusammengestellt werden.
RFQ-Checkliste
- Vollständiger Materialgrad und ggf. UNS
- ASME B16.9 Ausgabe oder genehmigte Projektzeichnung
- Laufen, Auslass- und Abzweiggrößen
- Planen oder genaue Wandstärken an jedem Ende
- Nahtlose oder geschweißte Konstruktion/Klasse
- Abschrägungsdetails und passende Rohrabmessungen
- Menge, Bestimmungsort und gewünschtes Lieferdatum
- EN 10204 3.1, PMI, Maß- und NDE-Anforderungen
Häufig gestellte Fragen
Was ist ein Inconel? 625 individuelles ungleiches T-Shirt?
Es handelt sich um ein maßgeschneidertes, ungleichmäßiges Stumpfschweiß-T-Stück, das aus hergestellt wird ASTM B366/B366M, UNS N06625 Nickel-Chrom-Molybdän-Niob-Legierung. Am Ende des Laufs wird es zu einer genehmigten Zeichnung geliefert, Die Abzweiggröße oder die Abmessungen von Mitte zu Ende liegen außerhalb der standardmäßigen Reduzier-T-Kombination. Die geordnete Materialspezifikation steuert die Chemie, mechanische Eigenschaften, Wärmebehandlung und Prüfung.
Welche Norm gilt für diese Armatur??
Die genehmigte Projektzeichnung berücksichtigt nicht standardmäßige ungleiche T-Geometrien. ASME B16.9 gilt nur für Anforderungen und Konfigurationen, die ausdrücklich in der Bestellung enthalten sind und in deren Umfang fallen. Die materielle Basis ist ASTM B366/B366M, UNS N06625 Nickel-Chrom-Molybdän-Niob-Legierung. In der Bestellung ist die gewünschte Auflage anzugeben, Konstruktion, Größe, Wand- und Ergänzungsprüfungen.
Wo ist Inconel 625 typischerweise ausgewählt?
UNS N06625 wird für Meerwasser in Betracht gezogen, Offshore-Oberseiten, chemische Verarbeitung, Systeme zur Kontrolle der Umweltverschmutzung und andere korrosive Aufgaben, bei denen die zugelassene Materialklasse eine Legierung erfordert 625. Die Materialeignung hängt immer noch von der Flüssigkeitschemie ab, Druck, Temperatur, Herstellung, Korrosionszuschlag und die geltenden Rohrleitungsvorschriften.
Es können dickwandige und geschweißte Konstruktionen geliefert werden?
Ja, unterliegt einer Fertigungsprüfung. Geben Sie den genauen Außendurchmesser an, Wandstärke oder Zeitplan, Bauklasse, Ende der Vorbereitung, Menge und NDE-Anforderungen, damit die Machbarkeit bestätigt werden kann.
Was sollte eine Ausschreibung beinhalten??
Geben Sie die vollständige Materialqualität an, Maßnorm oder genehmigte Zeichnung, Lauf- und Zweiggrößen, Zeitplan oder genaue Wand, nahtlose oder geschweißte Konstruktion, Abschrägungsdetail, Menge, Ziel, Zertifizierungs- und Prüfumfang.

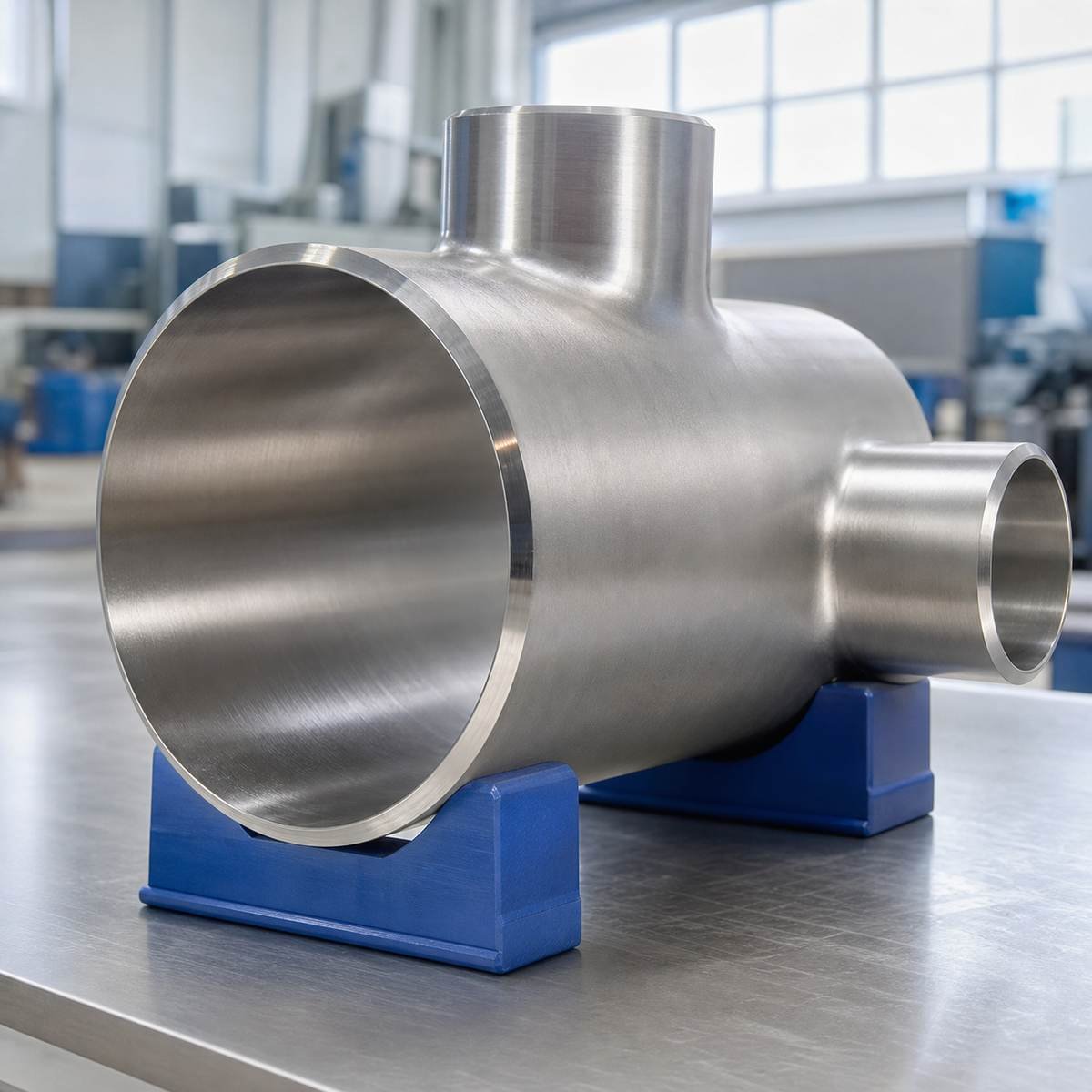

Das Produktbild ist repräsentativ. Das Aussehen der Oberfläche variiert je nach Legierung, Herstellungsweg und -ende.
Fordern Sie ein technisches Angebot an
Senden Sie das Material, Größenkombination, Wand, Menge, Zeichnung oder Norm, und Inspektionsanforderungen zur Überprüfung.
