Name: Duplex 2205 Stainless Steel Flanges
Brand: SASA FLANGE

Beschreibung

Inhaltsverzeichnis

Spezifikationen von Duplex 2205 Flansche
Größenbereich von Duplexstahl 2205 Rohrflansch
Chemische Zusammensetzung von Duplex-Flanschen S32205
Mechanical & Physical Characteristics of Duplex SS 2205 Flansch
Arten von Duplex-Edelstahl 2205 Rohrflansch
Duplexstahl 1.4462 Flansche gleichwertiger Güteklassen und Standards

Abmessungen der Duplex-F51-Flansche
Druckstufe für Duplex-Edelstahlflansche
Maßtoleranz von Duplex-Edelstahlflanschen
Gewichtstabelle für Duplex 2205 Flansche
Mögliche alternative Noten anstelle von 2205 SS-Duplex-Flansch
Hitzebeständigkeit von 2205 Duplex-Flansche

Edelstahlflansch

Duplex 2205 Edelstahlflansche sind präzisionsgefertigte Flansche aus einer Duplex-Edelstahllegierung bestehend aus ca 22% Chrom, 5% Nickel, Und 3% Molybdän. Diese einzigartige Zusammensetzung bietet eine hervorragende Beständigkeit gegen Lochfraß, Spaltkorrosion, und chloridinduzierte Spannungsrisskorrosion. Im Vergleich zu standardmäßigen austenitischen Edelstählen wie 316L, Duplex 2205 bietet etwa die doppelte Streckgrenze, Dies ermöglicht leichtere Designs ohne Kompromisse bei der Leistung.

Diese Flansche sind in verschiedenen Ausführungen erhältlich, beispielsweise als Vorschweißflansche, Slip-on, blind, Muffenschweißen, Überlappungsgelenk, und Gewindekonfigurationen, um unterschiedliche Anforderungen an Rohrleitungssysteme zu erfüllen. Sie werden häufig auf Offshore-Öl- und Gasplattformen eingesetzt, Chemie- und Petrochemieanlagen, Entsalzungsanlagen, Druckbehälter, und Meeresumgebungen, in denen sowohl eine hohe mechanische Festigkeit als auch Korrosionsbeständigkeit von entscheidender Bedeutung sind.

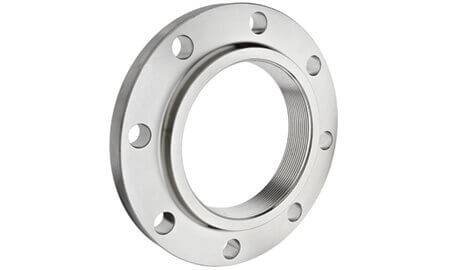

Duplex 2205 Edelstahlflansche, Detailansicht mit Gewindebohrung

Spezifikationen von Duplex 2205 Flansche

Spezifikationen	ASTM A182 / ASME SA182
Klasse	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 usw.
Größe	1/2″ (15 Hinweis:) bis 48″ (1200Hinweis:)
Standards	ANSI/ASME B16.5, B16.48, BS4504, B 16.47 Serie A & B, BS 10, EN-1092, DIN, usw.

Größenbereich von Duplexstahl 2205 Rohrflansch

Nennrohrgröße	Außendurchmesser des Flansches	Dicke des Flansches	Durchmesser der erhabenen Fläche	Durchmesser der Nabe an der Basis	Länge durch Nabe			Durchmesser oder Bohrung		Durchmesser der Nabe an der Abschrägung	Radius der Verrundung	Tiefe des Sockels
	Außendurchmesser des Flansches	Dicke des Flansches	Durchmesser der erhabenen Fläche	Durchmesser der Nabe an der Basis	Schweißhals	Aufsteckbarer Gewindesockel	Überlappungsgelenk	Stecksockel	Überlappungsgelenk	Durchmesser der Nabe an der Abschrägung	Radius der Verrundung	Tiefe des Sockels
	O	Q	R	X	Y	Y	Y	W	B	H	R	Z
1/2	3-1/2	7/16	1-3/8	1-3/16	1-7/8	5/8	5/8	.88	.90	.84	1/8	3/8
3/4	3-7/8	1/2	1-11/16	1-1/2	2-1/16	5/8	5/8	1.09	1.11	1.05	1/8	7/16
1	4-1/4	9/16	2	1-15/16	2-3/16	11/16	11/16	1.36	1.38	1.32	1/8	1/2
1-1/4	4-5/8	5/8	2-1/2	2-5/16	2-1/4	13/16	13/16	1.70	1.72	1.66	3/16	9/16
1-1/2	5	11/16	2-7/8	2-9/16	2-7/16	7/8	7/8	1.95	1.97	1.90	1/4	5/8
2	6	3/4	3-5/8	3-1/16	2-1/2	1	1	2.44	2.46	2.38	5/16	11/16
2-1/2	7	7/8	4-1/8	3-9/16	2-3/4	1-1/8	1-1/8	2.94	2.97	2.88	5/16	3/4
3	7-1/2	15/16	5	4-1/4	2-3/4	1-3/16	1-3/16	3.57	3.60	3.50	3/8	13/16
3-1/2	8-1/2	15/16	5-1/2	4-13/16	2-13/16	1-1/4	1-1/4	4.07	4.10	4.00	3/8	7/8
4	9	15/16	6-3/16	5-5/16	3	1-5/16	1-5/16	4.57	4.60	4.50	7/16	15/16
5	10	15/16	7.5/16	6-7/16	3-1/2	1-7/16	1-7/16	5.66	5.69	5.56	7/16	15/16
6	11	1	8-1/2	7-9/16	3-1/2	1-9/16	1-9/16	6.72	6.75	6.63	1/2	1-1/16
8	13-1/2	1-1/8	10-5/8	9-11/16	4	1-3/4	1-3/4	8.72	8.75	8.63	1/2	1-1/4
10	16	1-3/16	12-3/4	12	4	1-15/16	1-15/16	10.88	10.92	10.75	1/2	1-5/16
12	19	1-1/4	15	14-3/8	4-1/2	2-3/16	2-3/16	12.88	12.92	12.75	1/2	1-9/16
14	21	1-3/8	16-1/4	15-3/4	5	2-1/4	3-1/8	14.14	14.18	14.00	1/2	1-5/8
16	23-1/2	1-7/16	18-1/2	18	5	2-1/2	3-7/16	16.16	16.19	16.00	1/2	1-3/4
18	25	1-9/16	21	19-7/8	5-1/2	2-11/16	3-13/16	18.18	18.20	18.00	1/2	1-15/16
20	27-1/2	1-11/16	23	22	5-11/16	2-7/8	4-1/16	20.20	20.25	20.00	1/2	2-1/8
24	32	1-7/8	27-1/4	26-1/8	6	3-1/4	4-3/8	24.25	24.25	24.00	1/2	2-1/2

Chemische Zusammensetzung von Duplex-Flanschen S32205

S31803 / S32205	C	N	P	Und	Mn	Mo	Fe	Cr	S	In
S31803 / S32205	1.0	0.03	0.02	2.0	3.0 – 3.5	22.0 – 23.0	0.03	4.5 – 6.5	0.14 – 0.2	Bal

Mechanical & Physical Characteristics of Duplex SS 2205 Flansch

S31803 / S32205	Dichte	Schmelzpunkt	Streckgrenze (0.2%Versatz)	Zugfestigkeit	Verlängerung
S31803 / S32205	7.8 g/cm3	1350 °C (2460 °F)	Psi – 80000 , MPa – 550	Psi – 116000 , MPa – 800	15 %

Arten von Duplex-Edelstahl 2205 Rohrflansch



Blindflansche	Überlappungsflansche	Lange Vorschweißflansche	Plattenflansche

Reduzierflansche	Ringverbindungsflansche	Aufsteckflansche	Muffenschweißflansche

Vorschweißflansche	Zunge & Nutflansche	Mit Gewinde / Schraubflansche	Brillen-Blindflansche

Duplexstahl 1.4462 Flansche gleichwertiger Güteklassen und Standards

STANDARD	UNS	WERKSTOFF NR.
Duplex S31803	S31803	1.4462
Duplex S32205	S32205	1.4462

Abmessungen der Duplex-F51-Flansche

Nenngröße	Außendurchmesser (VON)	Min. Dicke (T)	HF-Durchm. (R)	NEIN. von Schraubenlöchern	Durchmesser der Löcher	Lochkreis (Chr)	SO Bohrungs-ID (SB)	WN-Bohrungs-ID (WB)	Ja. Hub-Basis (HB)	Ja. von Hub Top (HT)	SO LTH (SL)	WN LTH (WL)
¹⁄₂	3.50	0.38	1.38	4	0.62	2.38	0.88	0.62	1.19	0.84	0.56	1.81
³⁄₄	3.88	0.44	1.69	4	0.62	2.75	1.09	0.82	1.50	1.05	0.56	2.00
1	4.25	0.50	2.00	4	0.62	3.12	1.36	1.05	1.94	1.32	0.62	2.12
1¹⁄₄	4.62	0.56	2.50	4	0.62	3.50	1.70	1.38	2.31	1.66	0.75	2.19
1¹⁄₂	5.00	0.62	2.88	4	0.62	3.88	1.95	1.61	2.56	1.90	0.81	2.38
2	6.00	0.69	3.62	4	0.75	4.75	2.44	2.07	3.06	2.38	0.94	2.44
2¹⁄₂	7.00	0.81	4.12	4	0.75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0.88	5.00	4	0.75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
3¹⁄₂	8.50	0.88	5.50	8	0.75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0.88	6.19	8	0.75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0.88	7.31	8	0.88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00	0.94	8.50	8	0.88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0.88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00	12	1.00	17.00	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00	1.50	21.00	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00	20	1.25	25.00	20.20	19.25	22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00	3.19	5.94

Druckstufe für Duplex-Edelstahlflansche

Temp. ℃	Druck-Temperatur-Bewertung für ASME B16.47 nach Klasse, Bar
Temp. ℃	75	150	300	400	600	900
-29 Zu 38	10.0	20.0	51.7	68.9	103.4	155.1
50	9.8	19.5	51.7	68.9	103.4	155.1
100	8.8	17.7	50.7	67.5	101.3	152.0
150	7.9	15.8	45.9	61.2	91.9	137.8
200	6.9	13.8	42.7	56.9	85.3	128.0
250	6.0	12.1	40.5	53.9	80.9	121.4
300	5.1	10.2	38.9	51.8	77.7	116.6

Temp, ℃	Druck-Temperatur-Bewertung für ASME B16.5 nach Klasse, Bar
Temp, ℃	150	300	400	600	900	1500	2500
-29 Zu 38	20.0	51.7	68.9	103.4	155.1	258.6	430.9
50	19.5	51.7	68.9	103.4	155.1	258.6	430.9
100	17.7	50.7	67.5	101.3	152.0	253.3	422.2
150	15.8	45.9	61.2	91.9	137.8	229.6	382.7
200	13.8	42.7	56.9	85.3	128.0	213.3	355.4
250	12.1	40.5	53.9	80.9	121.4	202.3	337.2
300	10.2	38.9	51.8	77.7	116.6	194.3	323.8

Maßtoleranz von Duplex-Edelstahlflanschen

Außendurchmesser ≤ 24 = 1.6 mm \| > 24 = ± 3.2 mm	Innendurchmesser nicht anwendbar
Durchmesser der Kontaktfläche 1.6 mm Erhöhte Fläche = ± 0.8 mm 6.35 mm erhöhtes Gesicht, Zunge & Rille / Männlich-Weiblich = ± 0.4 mm	Außendurchmesser der Nabe ≤ 12 = + 2.4 mm / – 1.6 mm \| ≥ 14 = ± 3.2 mm
Durchmesser der Senkung nicht anwendbar	Bohren Lochkreis = 1.6 mm \| Bolzenlochabstand = ± 0.8 mm Exzentrizität des Lochkreises in Bezug auf die Planfläche ≤ 2½ = 0.8 mm max. \| ≥ 3 = 1.6 mm max.
Dicke ≤ 18 = + 3.2 mm / – 0 \| ≥ 20 = + 4.8 mm / – 0	Länge durch Nabe ≤ 18 = + 3.2 mm / – 0.8 mm \| ≥ 20 = + 4.8 mm / – 1.6 mm

Gewichtstabelle für Duplex 2205 Flansche

Notiz: Das tatsächliche Gewicht kann je nach genauen Abmessungen leicht variieren, Flanschdicke, Halslänge, und Fertigungstoleranzen.

Standard	Klasse	Durchmesser	Lochkreisdurchmesser	Anzahl der Schrauben	Schraubengröße	Durchmesser des Bolzenlochs
AS4087	PN14	95	67	4	M12	14
ALS 2129	Tabelle C	95	67	4	13	14
	Tabelle D	95	67	4	13	14
	Tabelle E	95	67	4	13	14
	Tabelle F	95	67	4	13	14
	Tabelle H	114	83	4	16	17
	Tabelle J	114	83	4	16	17
ANSI B16.5	ANSI 150	89	60	4	13	16
	ANSI 300	95	67	4	13	16
	ANSI 600	95	67	4	13	16
	ANSI 900	121	83	4	19	22
	ANSI 1500	121	83	4	19	22
ISO 7005 (DIN)	PN6	80	55	4	M10	11
	PN10	95	65	4	M12	14
	PN16	95	65	4	M12	14
	PN20	90	60.5	4	M14	16
	PN25	95	65	4	M12	14
	PN40	95	65	4	M12	14

Mögliche alternative Noten anstelle von 2205 SS-Duplex-Flansch

904L	Eine bessere Formbarkeit ist erforderlich, mit ähnlicher Korrosionsbeständigkeit und geringerer Festigkeit.
UR52N+	Eine hohe Korrosionsbeständigkeit ist erforderlich, z.B. Beständigkeit gegen Meerwasser mit höherer Temperatur.
6%Mo	Eine höhere Korrosionsbeständigkeit ist erforderlich, jedoch mit geringerer Festigkeit und besserer Formbarkeit.
316L	Die hohe Korrosionsbeständigkeit und Festigkeit von 2205 werden nicht benötigt. 316L bedeutet geringere Kosten.

Hitzebeständigkeit von 2205 Duplex-Flansche

Hitzebeständigkeit	300°C

Außendurchmesser ≤ 24 = 1.6 mm \| > 24 = ± 3.2 mm	Innendurchmesser nicht anwendbar
Durchmesser der Kontaktfläche 1.6 mm Erhöhte Fläche = ± 0.8 mm 6.35 mm erhöhtes Gesicht, Zunge & Rille / Männlich-Weiblich = ± 0.4 mm	Außendurchmesser der Nabe ≤ 12 = + 2.4 mm / – 1.6 mm \| ≥ 14 = ± 3.2 mm
Durchmesser der Senkung nicht anwendbar	Bohren Lochkreis = 1.6 mm \| Bolzenlochabstand = ± 0.8 mm Exzentrizität des Lochkreises in Bezug auf die Planfläche ≤ 2½ = 0.8 mm max. \| ≥ 3 = 1.6 mm max.
Dicke ≤ 18 = + 3.2 mm / – 0 \| ≥ 20 = + 4.8 mm / – 0	Länge durch Nabe ≤ 18 = + 3.2 mm / – 0.8 mm \| ≥ 20 = + 4.8 mm / – 1.6 mm

Duplex 2205 Edelstahlflansche
