Beschreibung
Nickel-chromium-molybdenum-niobium fitting

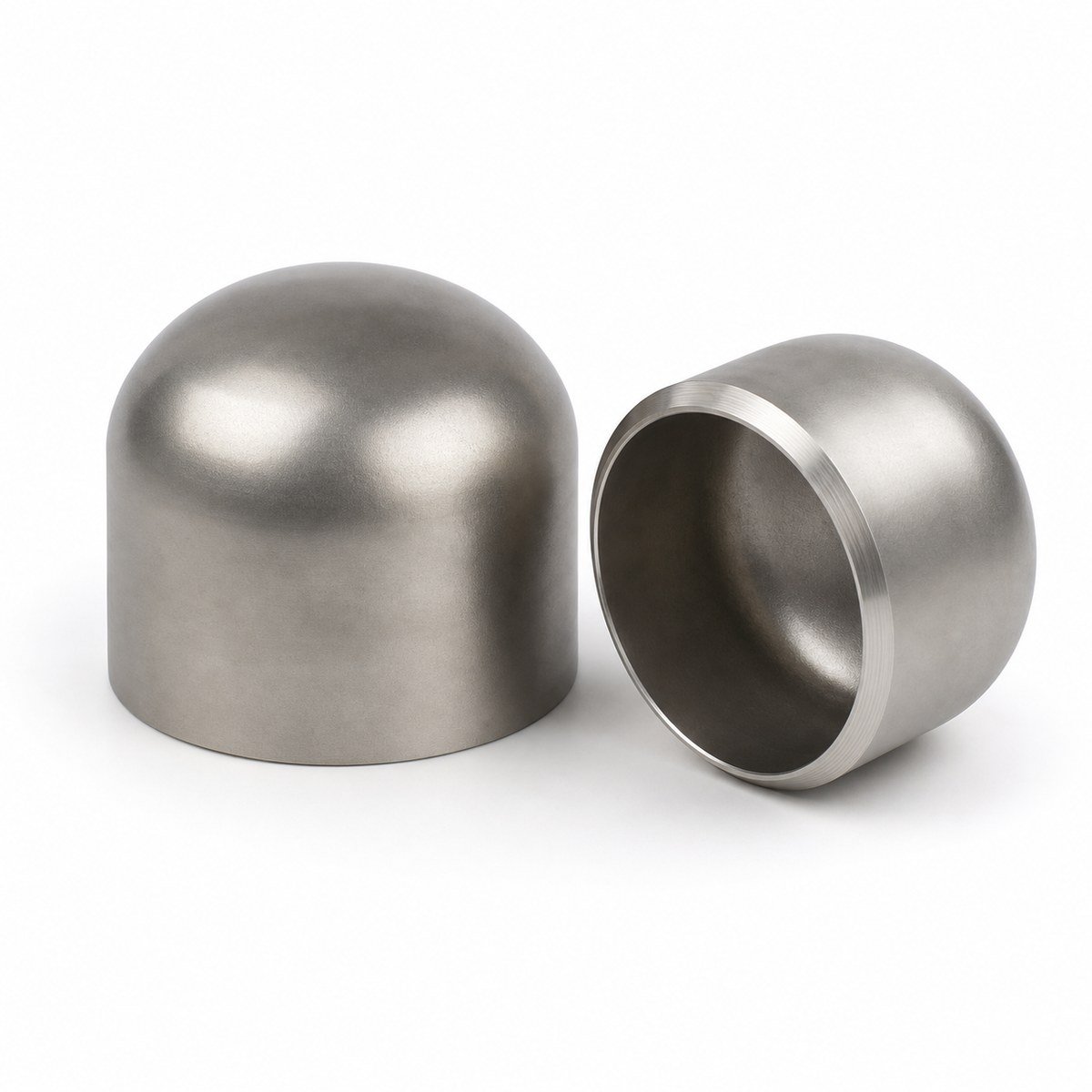

Inconel 625 Rohrendkappe
A high-strength corrosion-resistant butt-weld closure for offshore, Meerwasser, chemical and high-performance piping.
What is an Inconel 625 Rohrendkappe?
Eine Legierung 625 pipe end cap is a wrought nickel-alloy butt-welding fitting that permanently closes a pipe or header. ASTM B366/B366M specifies wrought nickel-alloy fittings, while the dimensional basis is selected from ASME B16.9 or MSS SP-43 as permitted by the piping specification.
UNS N06625 is strengthened mainly by molybdenum and niobium in a nickel-chromium matrix. It combines mechanical strength, fabricability and corrosion resistance over a broad temperature range. The final design must still use code-allowable stresses and service-specific corrosion data.
Inconel 625 pipe end cap specifications
| Produkt | Legierung 625 butt weld pipe end cap / BW-Kappe |
|---|---|
| ASTM-Material | ASTM B366/B366M, ordered UNS N06625 grade and class |
| Materialbezeichnungen | UNS N06625; EN 2.4856 / NiCr22Mo9Nb |
| Maßstandards | ASME B16.9 für WP-Anpassungskurse; MSS SP-43 für die CR-Klasse bei Bestellung |
| Nenngröße | NPS 1/2–48 / DN15–DN1200, subject to alloy and manufacturing review |
| Wandstärke | Sch 5S–Sch 160, XXS und projektspezifische Wand |
| Konstruktion / Klasse | Nahtlos oder geschweißt; ASTM B366 WP/CR class stated on order |
| Vorbereitung beenden | Abgeschrägtes Ende mit Stumpfschweißnaht (SEI) matched to pipe wall and welding procedure |
| Zustand | Solution annealed or ordered condition; cleaned and descaled |
| Dokumentation | EN 10204 3.1 MTC, PMI, dimensional and class-related NDE records |
ASME B16.9 deckt die Abmessungen werkseitig hergestellter Stumpfschweißverbindungen ab, Toleranzen, Bewertungen, Prüfung und Kennzeichnung. Die Materialabnahme folgt der bestellten ASTM-Spezifikation. Die Verfügbarkeit bei NPS 1/2–48 und schweren Wänden ist legierungsabhängig, Größe, Menge und Herstellungsweg.
ASME B16.9 und MSS SP-43 Versorgungsoptionen
ASME B16.9
Specify an ASTM B366 WP class when ASME B16.9 dimensions and pressure-fitting requirements are required. The exact class identifies construction and examination.
MSS SP-43
Specify the applicable ASTM B366 CR class for MSS SP-43 corrosion-resistant fitting dimensions only when allowed by the design specification.
Inconel 625 vs Hastelloy C276 pipe cap
| Auswahlpunkt | Legierung 625 / N06625 | C276 / N10276 |
|---|---|---|
| Alloy strength | High strength from Mo-Nb solid solution | Selected primarily for chemical corrosion resistance |
| Typical environment | Meerwasser, Off-Shore-, marine and elevated-temperature duty | Gemischte Säuren, wet chlorine and pollution-control chemicals |
| Key chemistry | Ni-Cr-Mo-Nb | Ni-Cr-Mo-W with low C and Si |
| Decision basis | Mechanical loading plus corrosion and temperature | Detailed chemical compatibility and contamination profile |
Typische Anwendungen
| Industrie | Typischer Service | Auswahlgrund |
|---|---|---|
| Offshore-Öl und -Gas | Unterseeisch, seawater injection and utility piping | Festigkeit und Chloridbeständigkeit |
| Meerestechnik | Meerwasserkühlung, pumps and equipment branches | Corrosion resistance and fabricability |
| Chemische Verarbeitung | Selected corrosive process and transfer systems | Broad nickel-alloy resistance with strong mechanical properties |
| Power and high performance | High-temperature auxiliaries and demanding equipment piping | Useful strength across a wide temperature range |
Anwendungsbeispiele stellen keine Bauartgenehmigung dar. Der Rohrleitungsmaterialingenieur muss die Korrosionsverträglichkeit bestätigen, Temperatur, Druck, Schweißverfahren und geltende Vorschriften.
Herstellung, Inspektion und EN 10204 Dokumentation
Legierung 625 caps require verified feedstock, clean forming and welding practices, controlled heat treatment and correct ASTM B366 Klassenmarkierung. PMI distinguishes N06625 from visually similar nickel alloys.
Materialzertifikat und Rückverfolgbarkeit der Chargennummer abgestimmt auf die bestellte Sorte.
PMI überprüft wichtige Legierungselemente, wenn dies im Inspektionsplan angegeben ist.
Außendurchmesser, Gesamtlänge, Wandstärke, Ovalität und BE-Geometrie überprüft.
PT, UT, RT, Oberflächenbeschaffenheit prüfen oder bei Bestellung eine Begutachtung durch Dritte vereinbaren.
RFQ-Checkliste
- ASTM-Klasse und UNS-Nummer
- ASME B16.9 oder MSS SP-43 Edition
- NPS- oder DN-Größe
- Zeitplan oder genaue Wandstärke
- Nahtlose oder geschweißte Konstruktion/Klasse
- BE-Abschrägungsdetail und passendes Rohr
- Menge und Lieferort
- EN 10204 3.1, PMI, Maß- und NDE-Anforderungen
Häufig gestellte Fragen
Which ASTM standard covers Inconel 625 Rohrendkappen?
ASTM B366/B366M covers factory-made wrought nickel-alloy fittings. The order should specify UNS N06625 plus the required WP or CR class.
What is the EN equivalent of Alloy 625?
The commonly referenced European designation is EN 2.4856, often described as NiCr22Mo9Nb. The governing purchase specification remains controlling.
Kann legiert werden 625 caps be made to ASME B16.9?
Ja. ASTM B366 WP classes cover fittings made to ASME B16.9 Anforderungen. Size and wall availability still require manufacturing review.
Ist Legierung 625 the same as C276?
NEIN. Legierung 625 betont eine Kombination von Stärke, temperature capability and corrosion resistance; C276 is especially valued for broad chemical resistance in many aggressive media.
Which quality documents are available?
EN 10204 3.1 MTC, Rückverfolgbarkeit der Wärme, PMI and dimensional inspection are common. Class-related RT/UT and additional PT or third-party inspection can be specified.
Request an Inconel 625 Angebot für Rohrkappen
Send the ASTM B366 Klasse, NPS/DN, Wand, Fase, quantity and documentation requirements for review.
