Descrição
Válvula industrial de aço inoxidável superaustenítico

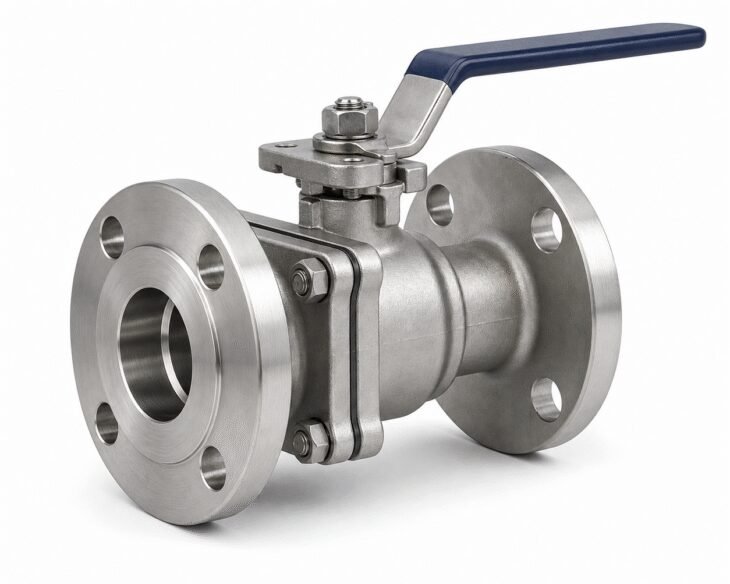

254 Válvula de esfera flutuante SMO
Um material de válvula inoxidável de alta liga posicionado entre 316 e ligas de níquel para serviço de cloreto. A configuração da válvula esférica flutuante foi projetada para isolamento rápido liga-desliga em tubulações de processo e utilidades.
O que é um 254 Válvula de esfera flutuante SMO?
UM 254 SMO Floating Ball Valve combines a high-molybdenum nitrogen-alloyed super-austenitic stainless steel with strong resistance to pitting and crevice corrosion in chloride-bearing media with a compact quarter-turn isolation design in which line pressure loads the floating ball against the downstream seat.
254 SMO é considerado quando 316 é insuficiente e um material austenítico de alta liga é preferido, sujeito a requisitos de força e código. A adequação da bola flutuante depende do tamanho, pressão diferencial, carga do assento, torque operacional e comportamento da pressão da cavidade.
254 SMO Floating Ball Valve specifications
| Produto | 254 Válvula de esfera flutuante SMO |
|---|---|
| Construção de válvula | Um-, dois- ou construção de bola flutuante de três peças; furo completo ou reduzido |
| Material nominal | 254 NÓS SOMOS |
| NÓS / Uma referência | UNS S31254; EN 1.4547 |
| Formulários de produto | Forjado ASTM A182 F44; elenco ASTM A351 CK3MCuN quando aplicável; requisitos de tratamento térmico e corrosão definidos por pedido |
| Padrões de projeto | API 608, ISO 17292 e ASME B16.34; API 6D somente quando especificamente projetado e solicitado |
| Teste de pressão | API 598 ou testes de shell e fechamento especificados pelo projeto |
| Classificação de pressão | Classificação ASME Classe ou PN verificada em relação ao material exato, tamanho, temperatura de construção e projeto |
| Terminar conexões | RF/RTJ flangeado, rosqueado, solda de encaixe ou solda de topo de acordo com o projeto |
| Operação | Alavanca, caixa de velocidades, atuador pneumático ou elétrico |
| Documentação | EN 10204 3.1 registros materiais, relatório de teste de pressão, Desenho GA e registros de inspeção do projeto conforme solicitado |
Este é um produto de consulta projetado, não é uma especificação de estoque universal. A disponibilidade final depende do tamanho da válvula, classe de pressão, forma material, aparar, sistema de assento, operador, quantidade e edição de código necessária.
254 Seleção de materiais SMO
| Ponto de seleção | Orientação de engenharia |
|---|---|
| Perfil de materiais | um aço inoxidável superaustenítico com alto teor de molibdênio e liga de nitrogênio com forte resistência à corrosão por pites e frestas em meios contendo cloreto |
| Por que foi selecionado | Alta resistência à corrosão localizada com características de fabricação austenítica e sem necessidade de equilíbrio de fase duplex. |
| Serviço típico | Água do mar, branqueamento de polpa, limpeza de gases de combustão, processamento químico e sistemas de água com alto teor de cloreto. |
| Limitações a verificar | Cloretos concentrados quentes, fendas, redução de ácidos e condições galvânicas ainda requerem avaliação. A fabricação deve controlar a entrada de calor e a limpeza. |
| Rota de especificação | Forjado ASTM A182 F44; elenco ASTM A351 CK3MCuN quando aplicável; requisitos de tratamento térmico e corrosão definidos por pedido |
| Verificação | PMI para teor de molibdênio e liga, MTC/rastreabilidade térmica e corrosão especificada, teste de cloreto férrico ou NDE. |
Projeto e padrões de válvula de esfera flutuante
API 608 / ISO 17292
Bases de projeto comuns para válvulas de esfera metálicas industriais; o escopo exato e a edição devem ser declarados.
ASME B16.34
Pressão-temperatura, material, projeto, exame, requisitos de teste e marcação dentro do escopo.
API 598
Base comum para testes de pressão de casco e fechamento quando especificado.
API 607 / API6FA
A qualificação para teste de fogo aplica-se apenas ao assento exato oferecido, configuração de vedação e válvula.
Polímero do assento ou metal, liga de bola/haste, embalagem, dispositivo antiestático, haste resistente a explosões, o alívio da cavidade e o torque do atuador devem ser selecionados juntos.
À prova de fogo, emissão fugitiva, serviço azedo, oxigênio, criogênico, Os requisitos de cloro e PED aplicam-se somente quando explicitamente definidos e suportados para a configuração exata oferecida.
Aplicações típicas
| Indústria | Contexto de serviço material | Foco na seleção da válvula |
|---|---|---|
| Dessalinização e água do mar | Ingestão, sistemas de pré-tratamento e água com alto teor de cloreto | Compatibilidade de assento, pressão diferencial, alívio de cavidade, requisitos de torque e segurança contra incêndio/emissões |
| Celulose e papel | Equipamento de processo de branqueamento e cloreto | Compatibilidade de assento, pressão diferencial, alívio de cavidade, requisitos de torque e segurança contra incêndio/emissões |
| Controle de poluição | Sistemas de purificação úmida e limpeza de gases de combustão | Compatibilidade de assento, pressão diferencial, alívio de cavidade, requisitos de torque e segurança contra incêndio/emissões |
| Processamento químico | Correntes de processo de cloreto e ácido selecionado | Compatibilidade de assento, pressão diferencial, alívio de cavidade, requisitos de torque e segurança contra incêndio/emissões |
Os exemplos de aplicação não são uma aprovação de corrosão ou de projeto. O usuário final deve verificar a química do processo, contaminantes, pressão, temperatura, velocidade, ciclismo, emissões e requisitos regulatórios.
Qualidade, testes e rastreabilidade
Rastreabilidade do número de calor e EN 10204 3.1 registros correspondentes às especificações do componente solicitado.
PMI para teor de molibdênio e liga, MTC/rastreabilidade térmica e corrosão especificada, teste de cloreto férrico ou NDE.
API 598 ou testes de shell e fechamento especificados pelo projeto, com critérios de aceitação e vazamento indicados no pedido.
Desenho GA, dimensões, marcação, operação, teste de pressão e registros específicos de EQM/terceiros.
Lista de verificação de RFQ
- Padrão de projeto de válvula e edição obrigatória
- Tamanho nominal e classe ASME ou classificação PN
- Especificações exatas do material para limite de pressão, aparar, assentos, embalagem e aparafusamento
- Furo total ou reduzido, material do assento, alívio de cavidade, requisitos antiestáticos/à prova de fogo e atuadores
- Terminar conexão, exigência presencial e presencial
- Composição fluida, concentração, contaminantes e sólidos
- Projeto e pressão/temperatura operacional
- PMI, testes de corrosão, EQM, requisitos de testemunho e documentos
Perguntas frequentes
Para que serve a classe forjada ASTM 254 NÓS SOMOS?
ASTM A182 F44 é comumente especificado para peças forjadas UNS S31254 componentes de pressão. Corpos fundidos comumente usam ASTM A351 CK3MCuN quando aplicável.
Como é que 254 SMO comparar com duplex 2205?
254 SMO é superaustenítico e altamente ligado para resistência à corrosão localizada; 2205 é duplex e geralmente tem maior resistência. A seleção depende da corrosão, força, fabricação e temperatura.
É 254 SMO adequado para água do mar?
É usado em muitas aplicações de água do mar e com alto teor de cloreto, mas temperatura, cloração, fendas, depósitos e condições de fluxo ainda devem ser verificados.
Como uma válvula de esfera flutuante consegue o fechamento?
A pressão da linha move a esfera ligeiramente em direção à sede a jusante, produzindo vedação assistida por pressão. O material e a geometria da sede controlam o vazamento e o torque operacional.
Quando um projeto montado em munhão deve ser considerado?
A montagem do munhão é comumente avaliada como tamanho, pressão, torque, o controle de carga por assento ou os requisitos de serviço de pipeline aumentam.
Pode 254 SMO be used for every component in this floating ball valve?
Não automaticamente. Limite de pressão, aparar, haste ou eixo, assentos, embalagem, os materiais das juntas e dos parafusos têm diferentes funções mecânicas e anticorrosivas. A lista completa de materiais deve ser projetada para o serviço.
Relacionado 254 Produtos de válvula SMO
Precisa de uma comparação mais ampla? View the general stainless steel and alloy ball valves guide or browse all Ball Valves.
Solicite um 254 SMO Floating Ball Valve quotation
Envie a especificação da válvula, classes exatas de materiais, tamanho, classe de pressão, condições de operação, requisitos de quantidade e inspeção para revisão técnica.
