Descrição
Liga 20 Flanges
Liga 20 Flanges are manufactured using a nickel-iron-chromium steel alloy known for its excellent corrosion resistance attributed to the presence of molybdenum and copper in significant amounts within the composition. These flanges bear a melting point at 1443 °C (2430 °F), tensile strength of 80,000 psi, e força de rendimento 35,000 psi, thus are particularly suited for environments exposed to sulfuric acid, crevice pitting, stress-induced cracking, and general corrosive conditions found in industries such as refineries, specialty chemical production facilities, and pulp & paper manufacturing sectors.
No SASA FLANGE, we offer wide range of Liga 20 Flanges including slip-on flanges, weld necks, socket weld options, blind flanges configurations, lap joint types, threaded types, long weld neck options, disponível em ANSI/ASME, DIN, Padrões JIS. We ensure reliable quality, rastreabilidade total do material, e preços competitivos para atender às exigentes necessidades dos clientes globais.
Specifications of Alloy 20 Flanges
| Padrões | ASTM B462 / ASME SB462 |
|---|---|
| Dimensões | ANSI/ASME B16.5, B 16.47 Série A & B, B16.48, BS4504, Bobagem 10, EN-1092, DIN, etc.. |
| Classificação de pressão ANSI | 150#, 300#, 600#, 900#, 1500#, 2500# |
| Cálculo de pressão em DIN | PN6, PN10, PN16, PN25, PN40, PN64 |
| Tipos comuns | Flanges de pescoço soldado, Flanges deslizantes (SORF), Flanges cegos, Flanges de solda de soquete, Flanges Rosqueadas, Lap Joint Ring Flanges (LJRF), Flanges de junta tipo anel (RTJF) |
| Face do Flange / Connect Types | Rosto levantado (RF), Junta tipo anel (RTJ), Grande Macho-Fêmea (LMF), Rosto plano (FF), Macho-Fêmea Pequeno (SMF), Face de junta sobreposta (LJF), Língua Grande & Sulco, Língua Pequena & Sulco |
| Técnica de produção |
|
Size Range of Alloy 20 Flanges
- 1/2″ para 48″
- PN 2.5 –PN 400
- 15 Observação – 1200Observação

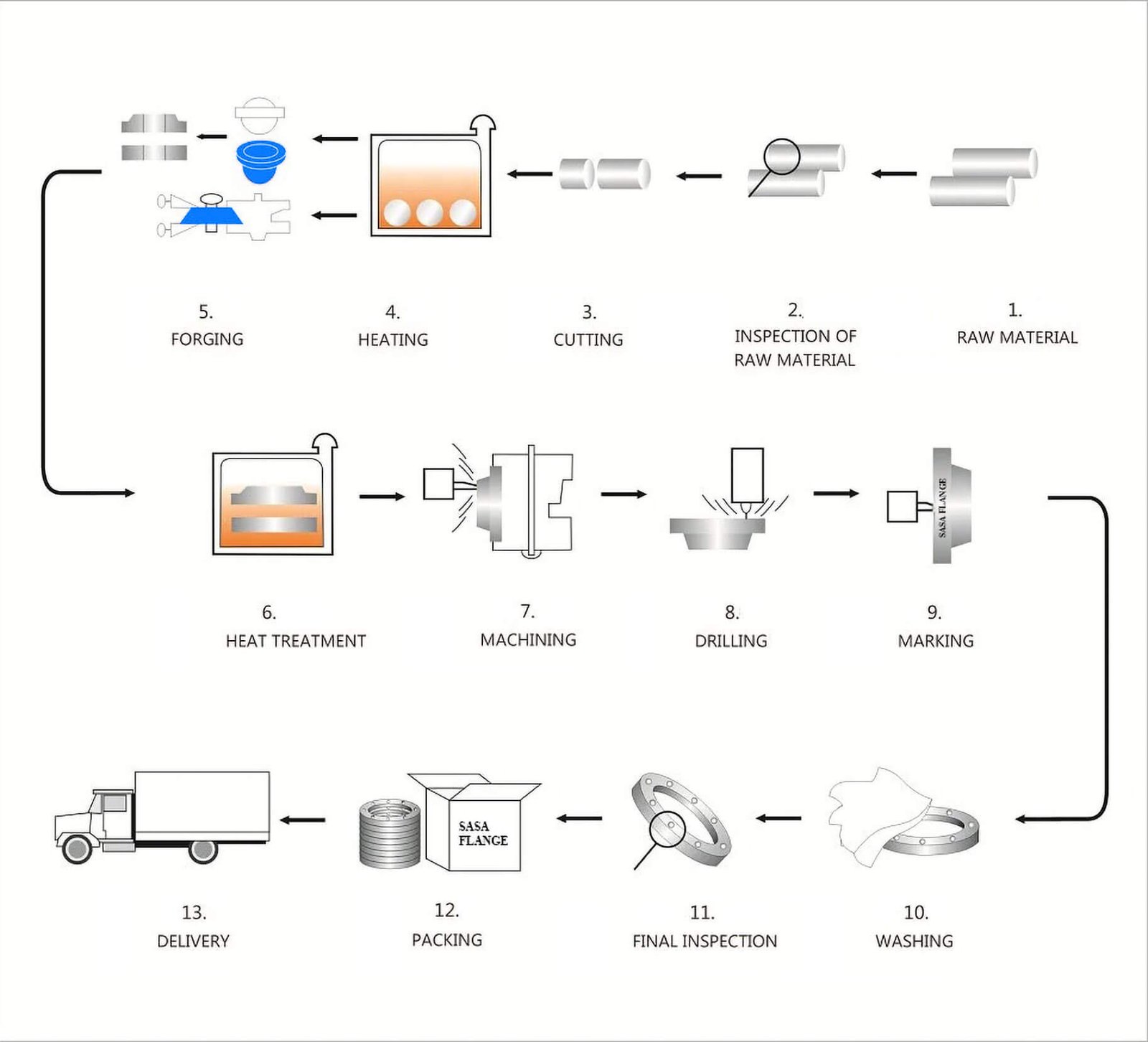

Processing of Alloy 20 Flanges
Chemical Composition of Alloy 20 Flanges
| Liga 20 | Em | C | P | Cu | Mn | Mo | E | Fé | Cr | S |
| 32.0-38.0 | 0.07 máx. | 0.045 máx. | 3.00-4.00 | 2.00 máx. | 2.0-3.0 | 1.00 máx. | 29.85 min | 19.0-21.0 | 0.035 máx. |
Mechanical Analysis of Alloy 20 Flanges
| Densidade | Ponto de fusão | Força de rendimento (0.2%Desvio) | Resistência à tracção | Alongamento |
| 8.1 g/cm3 | 1443 °C (2430 °F) | Psi – 35,000 , MPa – 241 | Psi – 80,000 , MPa – 551 | 35 % |
Types of Alloy 20 Flanges
 |  |  |  |
| Flanges cegos | Flanges de junta sobreposta | Flanges de pescoço longo para solda | Flanges de Placa |
 |  |  |  |
| Reduzindo Flanges | Flanges de junta tipo anel | Deslizamento em flanges | Flanges de solda de soquete |
 |  |  |  |
| Flanges de pescoço soldado | Língua & Flanges de ranhura | Rosqueado / Flanges Parafusados | Flanges cegos para óculos |
Acima estão os 12 most types of Alloy 20 Flanges. Para mais tipos disponíveis em Sasaflange, bem-vindo a Contate-nos
UNS N08020 Classes equivalentes de flanges
| PADRÃO | NÓS | MATERIAL NÃO. | ANFOR | EN |
| Liga 20 | N08020 | 2.4660 | Z2NCUD31-20AZ | NiCr20CuMo |
Stock of Alloy 20 Flanges
| Liga 20 Flanges Soltos | Liga 20 Flanges Rosqueadas |
| Liga 20 Flanges Planas | Liga 20 Flanges de pescoço soldado |
| Liga 20 Flanges de solda de soquete | Liga 20 Flanges expansores |
| Liga 20 Flanges Quadrados | Liga 20 Deslizamento em flanges |
| Liga 20 Flanges de Placa | Liga 20 Flanges de junta sobreposta |
| Liga 20 Flanges de junta tipo anel | Liga 20 Flanges cegos |
| Liga 20 Flanges Weldo | Liga 20 Flanges Nipo |
| Hastelloy C276 Spectacle Blind Flanges | Liga 20 Flanges de Orifício |
| Liga 20 Reduzindo Flanges | Liga 20 Sulco & Flanges de língua |
| Liga 20 Flanges BLRF | Liga 20 Flanges SORF |
| Liga 20 Flanges Parafusados | Liga 20 Flanges tipo lábio |
| Liga 20 Flanges WNRF | Liga 20 ASME 16.5 Flanges forjadas |
| Liga 20 Flanges de Poça | Liga 20 Flanges SWRF |
| Liga 20 Espaçadores de anel de espadas Flanges | Liga 20 Flanges de pescoço longo para solda |
