وصف
تفاصيل المنتج

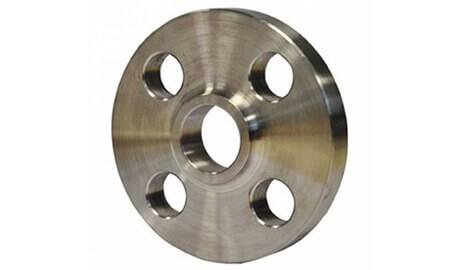

310 stainless steel lap joint flanges are backing flanges used together with lap joint stub ends to create a flanged connection that allows easy bolt alignment and convenient dismantling during maintenance. Made from high-temperature austenitic stainless steel, these flanges offer excellent oxidation resistance, good corrosion resistance and dependable strength in elevated-temperature service. They are commonly used in chemical plants, thermal processing lines, الأنابيب البحرية, power generation systems and water treatment installations.
SASA FLANGE لوازم 310 and 310S stainless steel lap joint flanges in standard and customized dimensions according to ASME, EN, DIN, متطلبات JIS وGB. يمكن دعم كل طلب عن طريق التحليل الكيميائي, الاختبار الميكانيكي, فحص الأبعاد, اختبار مؤشر مديري المشتريات (PMI)., EN 10204 3.1 شهادة وإمكانية تتبع رقم الحرارة الكامل لضمان الامتثال للمشاريع الصناعية الهامة.
- ✓اسم المنتج: 310 الشفاه المشتركة اللفة الفولاذ المقاوم للصدأ
- ✓درجة المادة: ASTM A182 F310 / F310S, UNS S31000 / S31008
- ✓نوع المنتج: Lap Joint Flange for use with Stub End
- ✓الميزة الرئيسية: Excellent oxidation resistance, corrosion resistance and easy alignment during installation
- ✓التطبيقات: المعالجة الكيميائية, توليد الطاقة, البحرية, أنظمة العادم, water treatment and industrial piping
معلمات المنتج
| اسم المنتج | 310 الفولاذ المقاوم للصدأ اللفة المشتركة شفة |
| درجة المادة | ASTM A182 F310, ASTM A182 F310S, UNS S31000, UNS S31008, EN 1.4841, EN 1.4845 |
| نوع المادة | الفولاذ الأوستنيتي المقاوم للصدأ |
| نموذج المنتج | شفة مفصل اللفة مزورة / machined plate lap joint flange |
| نطاق الحجم | DN15 – DN1200 (1/2 بوصة – 48 بوصة) |
| فئة الضغط | فصل 150 – 600 / PN10 – بي إن 40 |
| وجه الختم | وجه مسطح (FF), وجه مرفوع (الترددات اللاسلكية), custom to match stub end design |
| المعالجة السطحية | تخليل, التخميل, الانتهاء من تشكيله, طلاء الزيت الواقي للشحن |
| معيار | ASME B16.5, ASME B16.47, EN 1092-1, DIN 2642 / DIN 2673, JIS B2220, جيجابايت/ت 9119 أو مواصفات العملاء |
| تقتيش | التحليل الكيميائي, اختبار ميكانيكي, اختبار مؤشر مديري المشتريات (PMI)., التفتيش الأبعاد, التفتيش البصري |
| شهادة | EN 10204 3.1 شهادة المواد المتاحة |
| خدمة المعالجة | قطع, التصنيع باستخدام الحاسب الآلي, الحفر المخصص, معالجة الحجم المخصص |
التركيب الكيميائي
The following chemical composition is for reference for ASTM A182 F310/F310S stainless steel flange material. Actual composition may vary slightly by grade designation, melting route and applicable standard. Final supplied chemistry shall comply with the relevant material specification and be confirmed by the mill test certificate and inspection records.
| عنصر | ج | و | من | ص | س | كر | في | شهر | آخر |
|---|---|---|---|---|---|---|---|---|---|
| F310 / UNS S31000 | 0.25 الأعلى | 1.50 الأعلى | 2.00 الأعلى | 0.045 الأعلى | 0.030 الأعلى | 24.0-26.0 | 19.0-22.0 | 0.75 الأعلى | ن 0.10 الأعلى |
| F310S / UNS S31008 | 0.08 الأعلى | 1.50 الأعلى | 2.00 الأعلى | 0.045 الأعلى | 0.030 الأعلى | 24.0-26.0 | 19.0-22.0 | 0.75 الأعلى | ن 0.10 الأعلى |
الخواص الميكانيكية
Mechanical properties shown below are typical minimum values for solution-annealed 310 and 310S stainless steel forging material used for flanges. Actual results can vary according to grade, سمك القسم, manufacturing route and heat treatment condition. Final mechanical performance is subject to the applicable material standard, test reports and certified inspection documentation.
| درجة | قوة الشد | قوة العائد | استطالة | صلابة | كثافة |
|---|---|---|---|---|---|
| ASTM A182 F310 | 515 الآلام والكروب الذهنية دقيقة | 205 الآلام والكروب الذهنية دقيقة | 30% دقيقة | 217 HB كحد أقصى | 7.9 جم/سم3 |
| ASTM A182 F310S | 515 الآلام والكروب الذهنية دقيقة | 205 الآلام والكروب الذهنية دقيقة | 30% دقيقة | 217 HB كحد أقصى | 7.9 جم/سم3 |
جدول الحجم المشترك
| نطاق الحجم | فئة الضغط | وجه الختم | مادة | التوفر |
|---|---|---|---|---|
| DN15 – DN50 | فصل 150 – 300 | FF / الترددات اللاسلكية | A182 F310 / F310S | مخزون / إنتاج |
| DN65 – DN300 | فصل 150 – 600 | FF / الترددات اللاسلكية | A182 F310 / F310S | مخزون / إنتاج |
| DN350 – DN600 | فصل 150 – 600 | FF / الترددات اللاسلكية | A182 F310 / F310S | إنتاج |
| DN700 – DN1200 | فصل 150 – 300 | FF | A182 F310 / F310S | صنع حسب الطلب |
مقارنة المواصفات المختلفة
| يكتب | وصف | الاستخدام النموذجي |
|---|---|---|
| ASME اللفة المشتركة شفة | Loose backing flange used with ASME B16.9 or MSS SP-43 stub end | Process piping requiring frequent dismantling and easy bolt alignment |
| EN شفة اللفة المشتركة | Plate or forged loose flange to EN 1092-1 used with collar or stub end | European industrial piping and utility lines |
| Raised Face Lap Joint Flange | Machined flange face profile selected to suit matching system design | General plant service where controlled gasket seating is required |
| Flat Face Lap Joint Flange | Flat sealing arrangement commonly paired with lap joint stub end face | Low to medium pressure service and lined or corrosion-resistant piping systems |
المعايير المعادلة والأسماء الدولية
310 stainless steel lap joint flanges can be manufactured to major international flange standards and supplied with internationally recognized material equivalents. While dimensions and drilling differ by standard, equivalent material names such as ASTM A182 F310/F310S, EN 1.4841/1.4845 and related JIS or GB grades are commonly used for project matching and procurement reference.
| معيار / منطقة | الكود القياسي | الدرجة النموذجية / مقابل |
|---|---|---|
| الولايات المتحدة الأمريكية | ASME B16.5 / ASME B16.47 | ASTM A182 F310 / F310S, UNS S31000 / S31008 |
| أوروبا | EN 1092-1 | 1.4841 / 1.4845 |
| ألمانيا | DIN 2642 / DIN 2673 | X15CrNi25-20 / X8CrNi25-21 |
| اليابان | JIS B2220 | SUS310S |
| الصين | جيجابايت/ت 9119 | 06Cr25Ni20 / 20Cr25Ni20 |
تدفق عملية الإنتاج
SASA FLANGE controls each production stage from raw material verification to final packing to ensure dimensional accuracy, material conformity and reliable service performance for stainless steel lap joint flanges.
- 1. اختيار المواد الخام
- 2. تزوير / قطع
- 3. المعالجة الحرارية
- 4. الآلات الخام
- 5. الانتهاء من الآلات
- 6. حفر
- 7. المعالجة السطحية
- 8. تقتيش
- 9. وضع العلامات
- 10. التعبئة
- 11. توصيل
| خطوة العملية | وصف | نقطة مراقبة الجودة |
|---|---|---|
| المواد الخام | حدد قطع أو ألواح تزوير معتمدة | شهادة المواد وإمكانية التتبع |
| تزوير | تزوير الساخنة لتحقيق الشكل المطلوب | تزوير درجة الحرارة ونسبة التخفيض |
| المعالجة الحرارية | Solution annealing and controlled cooling | التحكم في درجة الحرارة وعقد الوقت |
| بالقطع | وجه الختم, فتحات الترباس, أبعاد | دقة الأبعاد والانتهاء من السطح |
| تقتيش | التفتيش النهائي قبل الشحن | البعد, سطح, مؤشر مديري المشتريات, visual verification |
فحص المنتج
1. فحص التركيب الكيميائي
Chemical composition inspection is carried out to confirm the chromium, النيكل, carbon and other alloying elements comply with ASTM A182 F310 or F310S requirements. Spectrometer analysis is used to verify the material grade before and during production, helping ensure the flange provides the intended corrosion resistance, oxidation resistance and traceable compliance with project specifications.
2. اختبار الخواص الميكانيكية
Mechanical testing verifies that the flange material meets required tensile strength, قوة الخضوع, elongation and hardness values after heat treatment. Testing is performed according to the applicable material standard and provides assurance that 310 stainless steel lap joint flanges have the strength and ductility needed for industrial piping service at ambient and elevated temperatures.
3. التفتيش الأبعاد
يتحقق فحص الأبعاد من القطر الخارجي, سماكة, تتحمل, دائرة الترباس, حجم ثقب الترباس, hole quantity and facing details against the selected flange standard. للحصول على الشفاه المشتركة اللفة, close attention is given to fit-up with the stub end and free-rotating alignment, ensuring easy installation, proper bolting and reliable sealing performance in service.
4. اختبار PMI والاختبار الهيدروستاتيكي
PMI testing confirms positive material identification of 310 or 310S stainless steel to avoid grade mix-up in critical applications. Hydrostatic testing is generally conducted at the piping assembly or system level, while flange supply includes visual and dimensional verification. EN 10204 3.1 شهادة, heat number traceability and inspection records are provided to support quality documentation requirements.
تغليف المنتج
- ✓تغليف علبة خشبية: مناسبة للمنتجات ذات الضغط العالي والقطر الكبير
- ✓التعبئة البليت مع التفاف يتقلص: مناسبة للشحنات الدفعية والأحجام القياسية
- ✓طلاء زيت مضاد للصدأ + ورق مقاوم للماء: تستخدم لحماية الشحن البحري
- ✓كيس من البلاستيك الفردي + كرتون: تستخدم للتجهيزات الصغيرة والمنتجات المترابطة
- ✓وضع علامات واضحة: درجة, مقاس, فئة الضغط, رقم الحرارة ورقم أمر الشراء
التطبيقات
310 stainless steel lap joint flanges are widely used in industries requiring corrosion resistance, oxidation resistance and easy maintenance access. Their loose flange design allows convenient alignment and repeated dismantling, making them suitable for process lines, utility systems and equipment connections where maintenance speed and flange rotation are important.
| صناعة | التطبيقات النموذجية | لماذا يتم استخدام هذا المنتج |
|---|---|---|
| النفط والغاز | Auxiliary process lines, أنظمة العادم, non-sour utility piping | Provides corrosion resistance and easier bolt alignment during maintenance |
| المعالجة الكيميائية | Acidic or oxidizing service lines, storage and transfer piping | High chromium and nickel content supports corrosion and heat resistance |
| توليد الطاقة | Boiler auxiliary piping, hot gas ducts, thermal processing connections | Performs well in elevated temperature environments |
| معالجة المياه | Demineralized water lines, chemical dosing systems, skid piping | Offers clean surface condition and reliable service life |
| البحرية والبحرية | Corrosion-resistant piping, equipment tie-ins, deck utility systems | Loose flange design simplifies installation in confined spaces |
لماذا تختار SASA FLANGE?
- ✓الشركة المصنعة المهنية لشفة اللفة المشتركة للمشاريع الصناعية العالمية
- ✓حجم مخصص, فئة الضغط ودرجة المواد وفقا للرسومات
- ✓الدعم القياسي الكامل: ASME, EN, DIN, JIS, غيغابايت, GOST ومواصفات العملاء
- ✓إمكانية تتبع المواد مع التحكم في رقم الحرارة و EN 10204 3.1 شهادة المواد
- ✓التحليل الكيميائي, الاختبار الميكانيكي, اختبار مؤشر مديري المشتريات (PMI)., التفتيش الهيدروستاتيكي والأبعاد
- ✓توافر المخزون للعناصر القياسية, مهلة 3-7 أيام; إنتاج مخصص 15-30 أيام
- ✓التعبئة والتغليف للتصدير للبحر, النقل الجوي والبري
- ✓15+ سنوات من الخبرة في التوريد 50+ البلدان في جميع أنحاء العالم
التعليمات
س: ما هو 310 stainless steel lap joint flange?
أ: أ 310 stainless steel lap joint flange is a loose backing flange used together with a stub end to form a flanged piping connection. Unlike weld neck or slip on flanges, it rotates freely around the stub end, making bolt hole alignment easier. It is chosen for systems requiring frequent dismantling, good corrosion resistance and elevated-temperature performance.
س: What materials are available for 310 الشفاه المشتركة اللفة الفولاذ المقاوم للصدأ?
أ: SASA FLANGE mainly supplies ASTM A182 F310 and F310S lap joint flanges, المقابلة ل UNS S31000 and S31008. Equivalent international grades such as EN 1.4841, EN 1.4845, SUS310S and comparable GB grades can also be produced. Material selection depends on operating temperature, بيئة التآكل, standard requirement and customer project specification.
س: ما هي فئة الضغط المدعومة?
أ: ل 310 الشفاه المشتركة اللفة الفولاذ المقاوم للصدأ, the common supply range is ASME Class 150, 300 و 600, with EN pressure ratings such as PN10, PN16, PN25 and PN40. Larger diameters are usually made in lower pressure ratings due to lap joint design practice. Higher ratings can be reviewed according to size, standard and project requirements.
س: يستطيع SASA FLANGE توريد أحجام مخصصة?
أ: نعم. SASA FLANGE can produce custom lap joint flanges based on drawings or technical specifications, including non-standard outside diameter, حجم التجويف, حفر ثقب الترباس, thickness and marking requirements. We can also match the flange to specific stub end dimensions, sealing face details and international standards such as ASME, EN, DIN, JIS and GB.
س: ما هي الشهادة المقدمة?
أ: SASA FLANGE يمكن أن توفر EN 10204 3.1 material certificate together with mill test report, heat number traceability and inspection records. Additional documentation such as PMI test results, dimensional inspection report and mechanical test report can be supplied as required. Hydrostatic testing is typically system-based, but supporting quality documents for flange compliance are available.
اتصل بنا
If you are looking for 310 stainless steel flanges or related custom flange products, يرجى الاتصال SASA FLANGE مع الحجم المطلوب الخاص بك, فئة الضغط, الصف المادي, معيار, المعالجة السطحية, متطلبات الكمية والتفتيش. سيقدم فريقنا حلولًا تقنية احترافية وعروض أسعار تنافسية في الداخل 24 ساعات.
