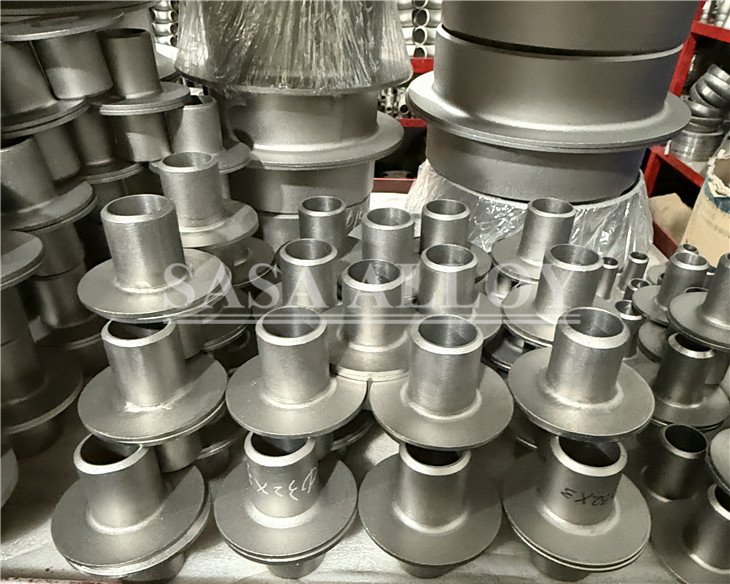

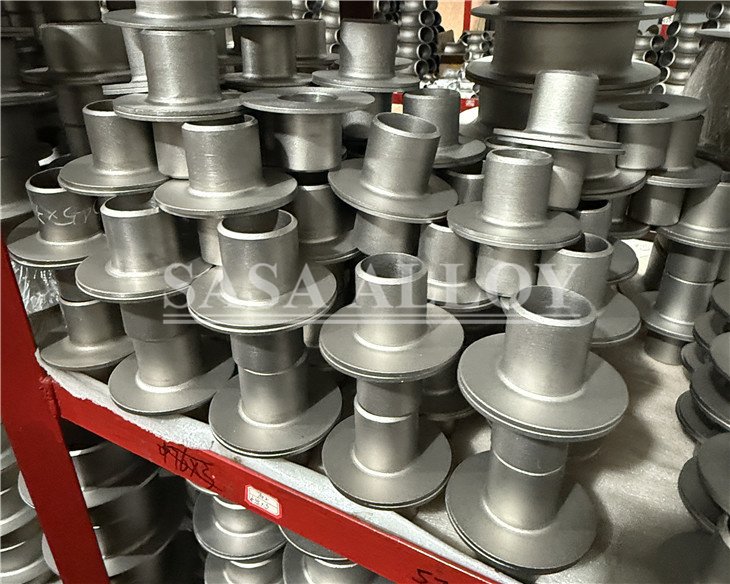

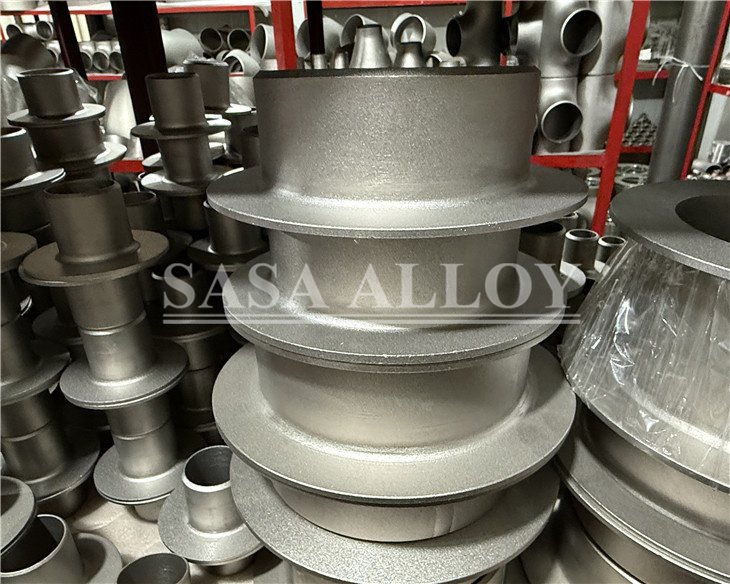

Hastelloy lap joint flanges are backing flanges designed to be used with a compatible stub end, allowing easy alignment and dismantling in piping systems handling highly corrosive media. Compared with integral flanges, the lap joint design reduces replacement cost in alloy piping because the flange does not contact the process fluid directly when matched with the correct stub end material. These flanges are widely used in chemical plants, المنصات البحرية, flue gas treatment, acid service and high-purity process lines.
SASA FLANGE supplies Hastelloy lap joint flanges in standard and customized dimensions according to ASME, EN, DIN, JIS, GB ورسومات المشروع. Each batch can be delivered with chemical analysis, الاختبار الميكانيكي, فحص الأبعاد, اختبار مؤشر مديري المشتريات (PMI)., EN 10204 3.1 شهادة وإمكانية تتبع الرقم الحراري الكامل لدعم متطلبات المشتريات الصناعية الهامة.
- ✓اسم المنتج: Hastelloy Lap Joint Flanges
- ✓درجة المادة: هاستيلوي C22, C276, B2, C2000
- ✓نوع المنتج: شفة اللفة المشتركة / شفة دعم فضفاضة
- ✓الميزة الرئيسية: Excellent corrosion resistance with easy bolt hole alignment and economical maintenance
- ✓التطبيقات: المعالجة الكيميائية, acid service, الأنابيب البحرية, محطات توليد الطاقة, marine and water treatment
معلمات المنتج
| اسم المنتج | Hastelloy Lap Joint Flanges |
| درجة المادة | هاستيلوي C22, هاستيلوي C276, هاستيلوي B2, هاستيلوي C2000 |
| نوع المادة | سبيكة مقاومة للتآكل تعتمد على النيكل |
| نموذج المنتج | شفة مزورة, cut plate flange, machined loose flange for use with stub end |
| نطاق الحجم | DN15 – DN1500 (1/2 بوصة – 60 بوصة) |
| فئة الضغط | فصل 150 – 2500 / PN10 – PN100 |
| وجه الختم | Flat Face backing flange for use with lap joint stub end, custom facing on request |
| المعالجة السطحية | تخليل, التخميل, الانتهاء من تشكيله, protective oil on machined surfaces |
| معيار | ASME B16.5, ASME B16.47, EN 1092-1, DIN, JIS B2220, جيجابايت/ت 9119 أو مواصفات العملاء |
| تقتيش | التحليل الكيميائي, اختبار ميكانيكي, اختبار مؤشر مديري المشتريات (PMI)., التفتيش الأبعاد, التفتيش البصري |
| شهادة | EN 10204 3.1 شهادة المواد المتاحة |
| خدمة المعالجة | قطع, التصنيع باستخدام الحاسب الآلي, الحفر المخصص, معالجة الحجم المخصص |
التركيب الكيميائي
Chemical composition values below are for general reference for common Hastelloy flange grades. Actual composition depends on the selected alloy, melting route and applicable ASTM or ASME material specification. Final supply condition and exact chemistry shall conform to the approved material standard and the issued mill test certificate.
| عنصر | ج | و | من | ص | س | كر | في | شهر | آخر |
|---|---|---|---|---|---|---|---|---|---|
| هاستيلوي C276 | 0.01 الأعلى | 0.08 الأعلى | 1.00 الأعلى | 0.04 الأعلى | 0.03 الأعلى | 14.5-16.5 | بال. | 15.0-17.0 | الحديد 4.0-7.0, دبليو 3.0-4.5, شركة 2.5 الأعلى, V 0.35 الأعلى |
الخواص الميكانيكية
Mechanical properties are typical reference values for commonly used Hastelloy flange materials in annealed condition. قوة الشد الفعلية, قوة الخضوع, يمكن أن تختلف الاستطالة والصلابة حسب الدرجة, شكل المنتج, section thickness and heat treatment. Certified test results are supplied according to the governing material specification and project inspection requirements.
| درجة | قوة الشد | قوة العائد | استطالة | صلابة | كثافة |
|---|---|---|---|---|---|
| هاستيلوي C22 | 690 الآلام والكروب الذهنية دقيقة | 310 الآلام والكروب الذهنية دقيقة | 45% دقيقة | 95 HRB ماكس | 8.69 جم/سم3 |
| هاستيلوي C276 | 690 الآلام والكروب الذهنية دقيقة | 283 الآلام والكروب الذهنية دقيقة | 40% دقيقة | 100 HRB ماكس | 8.89 جم/سم3 |
جدول الحجم المشترك
| نطاق الحجم | فئة الضغط | وجه الختم | مادة | التوفر |
|---|---|---|---|---|
| DN15 – DN50 | فصل 150 – 600 | Lap Joint Backing Flange | هاستيلوي C22 / C276 | مخزون / إنتاج |
| DN65 – DN300 | فصل 150 – 1500 | Lap Joint Backing Flange | هاستيلوي C22 / C276 / B2 | مخزون / إنتاج |
| DN350 – DN600 | فصل 150 – 2500 | Lap Joint Backing Flange | هاستيلوي C276 / C2000 | إنتاج |
| DN700 – DN1500 | فصل 150 – 900 | Lap Joint Backing Flange | هاستيلوي C276 | صنع حسب الطلب |
مقارنة المواصفات المختلفة
| يكتب | وصف | الاستخدام النموذجي |
|---|---|---|
| ASME اللفة المشتركة شفة | Loose backing flange used with lap joint stub end under ASME B16.5 or B16.47 dimensions | Process piping in oil, غاز, chemical and offshore systems |
| EN شفة اللفة المشتركة | Lap joint flange to EN 1092-1 with PN pressure rating and metric dimensions | European industrial plants, water and chemical lines |
| Forged Hastelloy Lap Joint Flange | Machined from forged alloy blank for better structural integrity and dimensional control | High pressure, critical corrosion and project-grade service |
| Plate-Cut Hastelloy Lap Joint Flange | Produced from alloy plate and finish machined for larger diameters or custom designs | Low to medium pressure large-size piping and special fabrications |
المعايير المعادلة والأسماء الدولية
Lap joint flanges can be produced to multiple international dimensional standards, while the alloy material grade is selected separately according to ASTM or ASME nickel alloy specifications. Equivalent naming may vary by region, but UNS number and chemical composition are the most reliable references for procurement and technical approval.
| معيار / منطقة | الكود القياسي | الدرجة النموذجية / مقابل |
|---|---|---|
| الولايات المتحدة الأمريكية | ASME B16.5 | هاستيلوي C276 / UNS N10276, هاستيلوي C22 / UNS N06022 |
| أوروبا | EN 1092-1 | Ni-Cr-Mo alloy flange in C276 or C22 equivalent material |
| ألمانيا | DIN 2527 / 2566 | Loose flange dimensions with alloy equivalent to 2.4819 / 2.4602 by project request |
| اليابان | JIS B2220 | Hastelloy C276 or C22 equivalent nickel alloy flange |
| الصين | جيجابايت/ت 9119 | NS3304 / NS334 equivalent project-grade nickel alloy flange |
تدفق عملية الإنتاج
SASA FLANGE controls each production stage from raw alloy verification to final marking. Process discipline is important for Hastelloy lap joint flanges because alloy chemistry, المعالجة الحرارية, machining accuracy and traceability directly affect corrosion performance and field installation reliability.
- 1. اختيار المواد الخام
- 2. تزوير / قطع
- 3. المعالجة الحرارية
- 4. الآلات الخام
- 5. الانتهاء من الآلات
- 6. حفر
- 7. المعالجة السطحية
- 8. تقتيش
- 9. وضع العلامات
- 10. التعبئة
- 11. توصيل
| خطوة العملية | وصف | نقطة مراقبة الجودة |
|---|---|---|
| المواد الخام | Select certified alloy forging billets or plates | شهادة المواد, التحقق من مؤشر مديري المشتريات (PMI) وإمكانية التتبع |
| تزوير | Hot forging or profile cutting to achieve required flange blank | تزوير درجة الحرارة, نسبة التخفيض والتحكم في تدفق الحبوب |
| المعالجة الحرارية | التلدين أو التلدين بالمحلول كما هو مطلوب حسب درجة السبائك | Temperature uniformity, holding time and cooling method |
| بالقطع | Sealing profile, تتحمل, hub area, outside diameter and bolt holes | دقة الأبعاد, التركيز والانتهاء من السطح |
| تقتيش | التفتيش النهائي قبل الشحن | البعد, مظهر, مؤشر مديري المشتريات, وضع العلامات ومراجعة الوثائق |
فحص المنتج
1. فحص التركيب الكيميائي
Chemical composition inspection is carried out to confirm that the supplied Hastelloy flange material matches the specified alloy grade such as C22 or C276. Test results are checked against the applicable ASTM or ASME standard limits for key elements including nickel, الكروم, الموليبدينوم, iron and tungsten to ensure corrosion resistance and material conformity.
2. اختبار الخواص الميكانيكية
Mechanical testing is performed in accordance with the applicable material specification to verify tensile strength, قوة الخضوع, elongation and hardness of the nickel alloy material. These tests confirm that the flange blank or forged material has the required structural properties for pressure service, fabrication reliability and stable performance under demanding operating conditions.
3. التفتيش الأبعاد
يغطي فحص الأبعاد القطر الخارجي, سماكة, تتحمل, دائرة الترباس, قطر ثقب الترباس, number of holes and overall tolerance according to ASME, EN, DIN, معايير JIS أو GB. للحصول على الشفاه المشتركة اللفة, special attention is given to fit-up with the mating stub end, smooth rotation during alignment and correct flange face geometry for site installation.
4. اختبار PMI والاختبار الهيدروستاتيكي
PMI testing is available to verify alloy identity on each flange or batch using portable spectrometer or XRF equipment, helping avoid grade mix-up in critical service. Hydrostatic testing is generally applied to assembled piping or special flange components when specified. SASA FLANGE لوازم EN 10204 3.1 شهادة, inspection records and full traceability documentation with shipment.
تغليف المنتج
- ✓تغليف علبة خشبية: مناسبة للمنتجات ذات الضغط العالي والقطر الكبير
- ✓التعبئة البليت مع التفاف يتقلص: مناسبة للشحنات الدفعية والأحجام القياسية
- ✓طلاء زيت مضاد للصدأ + ورق مقاوم للماء: تستخدم لحماية الشحن البحري
- ✓كيس من البلاستيك الفردي + كرتون: تستخدم للتجهيزات الصغيرة والمنتجات المترابطة
- ✓وضع علامات واضحة: درجة, مقاس, فئة الضغط, رقم الحرارة ورقم أمر الشراء
التطبيقات
Hastelloy lap joint flanges are selected for piping systems where severe corrosion resistance, reliable alignment and easier maintenance are required. Their loose flange construction is especially useful in alloy piping because it simplifies assembly and replacement while maintaining compatibility with corrosion-resistant stub ends in demanding industrial environments.
| صناعة | التطبيقات النموذجية | لماذا يتم استخدام هذا المنتج |
|---|---|---|
| النفط والغاز | Sour service skids, offshore chemical injection lines, produced water systems | Resists aggressive media and allows easier flange alignment during maintenance |
| المعالجة الكيميائية | Acid handling, خدمة الكلوريدات, solvent lines, reactor and transfer piping | Excellent resistance to oxidizing and reducing chemicals with flexible assembly |
| توليد الطاقة | وحدات مجموعة التركيز, condensate treatment, emission control and chemical dosing systems | Withstands corrosive process streams and reduces downtime during replacement |
| معالجة المياه | Desalination chemical dosing, brine systems and corrosion-prone treatment units | Good resistance to chloride-containing environments and aggressive chemicals |
| البحرية والبحرية | Seawater treatment, offshore utility lines, scrubber systems and platform piping | Suitable for harsh marine conditions and easier bolt-hole orientation on site |
لماذا تختار SASA FLANGE?
- ✓الشركة المصنعة المهنية لشفة اللفة المشتركة للمشاريع الصناعية العالمية
- ✓حجم مخصص, فئة الضغط ودرجة المواد وفقا للرسومات
- ✓الدعم القياسي الكامل: ASME, EN, DIN, JIS, غيغابايت, GOST ومواصفات العملاء
- ✓إمكانية تتبع المواد مع التحكم في رقم الحرارة و EN 10204 3.1 شهادة المواد
- ✓التحليل الكيميائي, الاختبار الميكانيكي, اختبار مؤشر مديري المشتريات (PMI)., التفتيش الهيدروستاتيكي والأبعاد
- ✓توافر المخزون للعناصر القياسية, مهلة 3-7 أيام; إنتاج مخصص 15-30 أيام
- ✓التعبئة والتغليف للتصدير للبحر, النقل الجوي والبري
- ✓15+ سنوات من الخبرة في التوريد 50+ البلدان في جميع أنحاء العالم
التعليمات
س: What is a Hastelloy lap joint flange?
أ: A Hastelloy lap joint flange is a loose backing flange used together with a lap joint stub end. The flange can rotate around the stub end, مما يجعل محاذاة فتحة الترباس أسهل أثناء التثبيت. In corrosive alloy piping systems, this design can reduce cost and simplify maintenance because only the wetted stub end needs to match the process fluid.
س: What materials are available for Hastelloy lap joint flanges?
أ: SASA FLANGE can supply Hastelloy lap joint flanges in common nickel alloy grades including Hastelloy C22, هاستيلوي C276, Hastelloy B2 and Hastelloy C2000. Material selection depends on the process medium, درجة حرارة, corrosion mechanism and project specification. We can also discuss equivalent UNS grades and matching stub end materials for complete assembly supply.
س: ما هي فئة الضغط المدعومة?
أ: We can supply Hastelloy lap joint flanges in ASME Class 150, 300, 600, 900, 1500 و 2500, as well as EN and other metric pressure ratings such as PN10 to PN100 depending on size and standard. Large diameter flanges can also be produced to ASME B16.47 or customer drawings for project-specific piping systems.
س: يستطيع SASA FLANGE توريد أحجام مخصصة?
أ: نعم. SASA FLANGE can manufacture custom Hastelloy lap joint flanges based on project drawings or non-standard requirements. We support special drilling patterns, custom outside diameter, special bore, matching dimensions for stub ends, metric or inch standards, and tailored marking. Custom machining and documentation packages are available for EPC, OEM and maintenance buyers.
س: ما هي الشهادة المقدمة?
أ: Hastelloy lap joint flanges can be supplied with EN 10204 3.1 شهادة المواد, شهادة اختبار مطحنة, dimensional inspection report and PMI test results. Additional documentation can be arranged according to order requirements. Where specified, we also support third-party inspection, hardness or mechanical test records, heat number traceability and complete shipping marking for project control.
