Low-carbon stainless steel forged flange

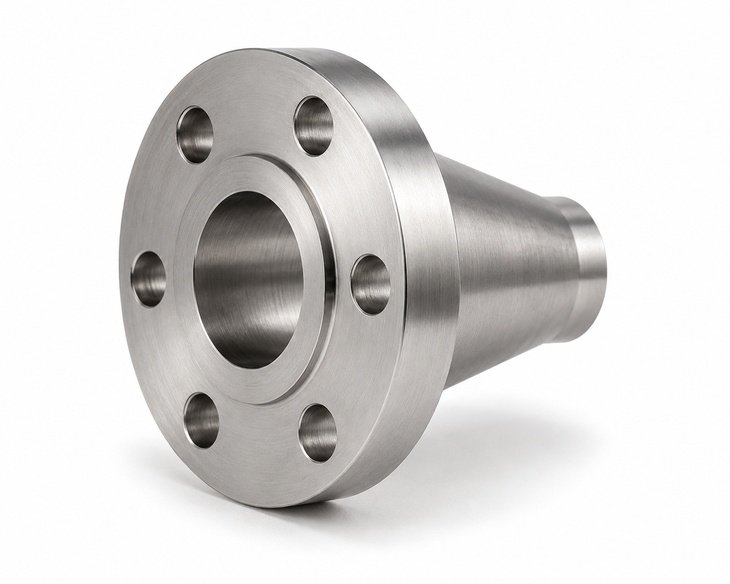

ASTM A182 F304L Weld Neck Flange
A low-carbon 304-series stainless steel weld neck flange designed for full-penetration butt-welded joints in hygienic, utility and general corrosive process piping.
ما هو ASTM A182 شفة عنق اللحام F304L?
ان ASTM A182 F304L weld neck flange is a forged austenitic stainless steel flange with a long tapered hub and a butt-weld end. The gradual hub transition distributes piping stress more evenly than a flat flange profile and supports radiographic or ultrasonic examination of the full-penetration weld when the project requires it.
F304L is the low-carbon form of F304. It combines general atmospheric and process corrosion resistance with good fabrication characteristics, making it a widely specified material for food, الصيدلانية, ماء, utility and industrial piping where the stronger chloride resistance of F316L is not required.

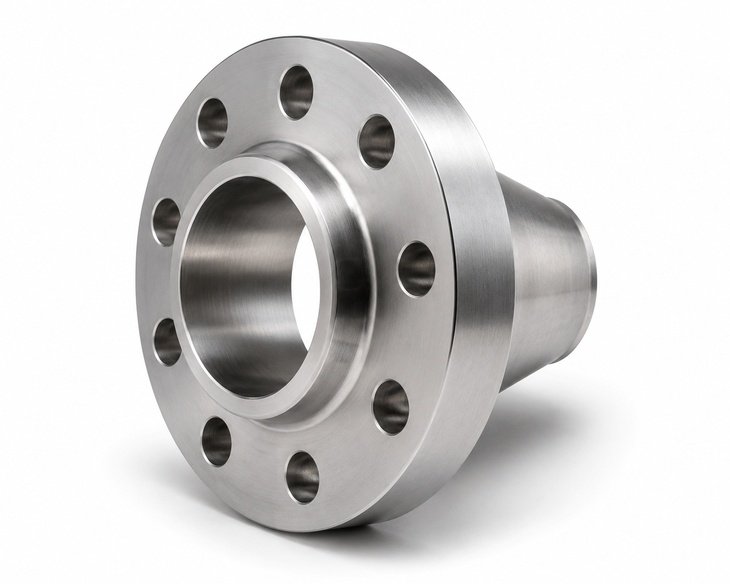

F304L weld neck flange specifications
| منتج | Forged weld neck flange / شفة WN / WNRF or WNRTJ |
|---|---|
| مادة أستم | ASTM A182 F304L |
| تسميات المواد | UNS S30403; عادة ما يتم الرجوع إليها مع EN 1.4307 / X2CrNi18-9 |
| معيار أمريكا الشمالية | ASME B16.5 |
| الخيار الأوروبي | EN 1092-1 يكتب 11, الموردة للمواد المطلوبة ومواصفات المشروع |
| الحجم الاسمي | ASME: مصادر القدرة النووية 1/2–24; EN: DN15-DN600; larger project sizes subject to drawing review |
| تصنيف الضغط | فئة ASME 150, 300, 400, 600, 900, 1500 و 2500 within the size limits of the standard; إن PN6-PN100 |
| مواجهة | وجه مرفوع (الترددات اللاسلكية), نوع الحلقة المشتركة (آر تي جيه), وجه مسطح (FF) or project-specific finish |
| تتحمل / جدول الحائط | Machined to match the specified pipe OD and wall schedule, including Sch 10S, 40س, 80S and heavier walls |
| وثائق التفتيش | EN 10204 3.1 شهادة المواد, تقرير الأبعاد, تقرير مؤشر مديري المشتريات (PMI) واختبار إضافي حسب الطلب |
الأبعاد النهائية, pressure-temperature rating and material acceptance criteria follow the ordered standard, edition and project specification.
خيارات العرض في أمريكا الشمالية وأوروبا
لمشاريع أمريكا الشمالية
تحديد ASTM A182 F304L, ASME B16.5 الحجم والطبقة, جدول الأنابيب, نوع المواجهة, surface finish and inspection requirements. A complete description might read: 4 في الصف 300 WNRF, bore for Sch 40S.
للمشاريع الأوروبية
حدد إن 1092-1 يكتب 11, تصنيف DN وPN, وجه الختم, أبعاد الأنابيب وتعيين المواد مثل EN 1.4307, مع وثيقة التفتيش المطلوبة.
F304L vs F316L weld neck flange
| نقطة الاختيار | F304L | F316L |
|---|---|---|
| تسمية الولايات المتحدة | S30403 | S31603 |
| الموليبدينوم | Not intentionally alloyed with molybdenum | Typically contains 2–3% molybdenum |
| Typical strength | General corrosion resistance with economical stainless selection | Improved localized corrosion resistance in many chloride-bearing environments |
| Common choice | طعام, clean utilities, water and general industrial service | كيميائي, البحرية, desalination and more demanding corrosive service |
تطبيقات نموذجية
| صناعة | خدمة نموذجية | لماذا تم اختيار هذه الشفة |
|---|---|---|
| المأكولات والمشروبات | Clean process lines, الدبابات, pumps and equipment connections | Good cleanability and low-carbon weldability |
| الصيدلانية | Clean utilities and non-product-contact support systems | Traceable stainless construction and smooth machined surfaces |
| Water and utilities | المياه المعالجة, هواء, low-pressure steam and plant services | Durable general corrosion resistance |
| المعالجة الكيميائية | Selected mild chemicals, solvents and process auxiliaries | Practical stainless solution when F316L is not required |
| Energy and manufacturing | التزلج, cooling systems and industrial utility piping | Strong butt-welded joint and broad pressure-class availability |
تصنيع, التفتيش والتوثيق
SASA FLANGE supplies F304L weld neck flanges with identification linked to the raw-material heat number. The production route can include forging, المعالجة الحرارية الحل, التصنيع باستخدام الحاسب الآلي, تواجه, حفر, تنظيف, final inspection and export packing according to the purchase order.
مراجعة شركة إم تي سي, التحكم في رقم الحرارة ومؤشر مديري المشتريات (PMI) عند تحديده.
ل, سماكة, مَركَز, تتحمل, دائرة الترباس, الثقوب وتواجه.
حزب العمال, يوتا, صلابة أو تفتيش طرف ثالث حسب الطلب.
EN 10204 3.1 سجلات الشهادات والتفتيش لكل أمر شراء.
المعلومات المطلوبة لاقتباس سريع
- القياسية والطبعة
- درجة المادة
- الحجم الاسمي / الاسم المميز
- تصنيف الفئة أو PN
- أبعاد الأنابيب أو الجدول الزمني
- تواجه والانتهاء من السطح
- كمية
- التفتيش وإصدار الشهادات
الأسئلة المتداولة
What is the material designation for an F304L weld neck flange?
The ASTM designation is ASTM A182 F304L and the UNS number is S30403. EN 1.4307 is commonly specified for comparable European 304L applications, but the ordered standard and acceptance criteria should be stated explicitly.
ما هي أحجام وفئات ASME المتوفرة؟?
ASME B16.5 covers weld neck flanges from NPS 1/2 من خلال مصادر القدرة النووية 24. Ratings include Class 150, 300, 400, 600, 900 و 1500; فصل 2500 applies within the smaller size range defined by the standard.
What is the difference between F304L and F316L?
Both are low-carbon austenitic stainless grades. F316L contains molybdenum and generally provides better localized corrosion resistance in chloride-bearing environments, while F304L is a cost-effective choice for many clean and general industrial services.
Can the bore match a specific pipe schedule?
نعم. The weld end and bore can be machined to the ordered pipe outside diameter and wall schedule. Include the pipe specification and schedule in the RFQ.
ما هي الشهادات التي يمكن توفيرها؟?
تتضمن الوثائق النموذجية EN 10204 3.1 شهادة المواد, تقرير تتبع رقم الحرارة وفحص الأبعاد. مؤشر مديري المشتريات, حزب العمال, يوتا, hardness testing and third-party inspection can be arranged when ordered.
Request an F304L weld neck flange quotation
أرسل مقاسك, فئة أو تصنيف PN, جدول الأنابيب, تواجه, quantity and documentation requirements. SASA FLANGE will review the specification and return a project-specific quotation.
