تركيب لحام بعقب من السبائك يمكن تتبعه
ASTM A234 WP11 Alloy Steel Concentric Reducer
مخفض لحام بعقب متحد المركز جاهز للشراء ASTM A234/A234M WP11 سبائك الصلب الكروم والموليبدينوم, الموردة لمصفاة درجة حرارة مرتفعة, خدمة الطاقة والعمليات بأبعاد محددة للمشروع, حائط, البناء والتفتيش.
What is a WP11 alloy steel concentric reducer?
يوفر المخفض المتحد المركز تغييرًا متماثلًا بين قطري الأنبوب. يستخدم على نطاق واسع في الخطوط العمودية, تفريغ المضخة, رؤوس العمليات والخدمات حيث يكون الحفاظ على خط مركزي مشترك مناسبًا.
يتم تحديد WP11 بشكل شائع مع 1.25Cr متوافق-0.5أنظمة أنابيب Mo التي تتطلب قوة درجات حرارة مرتفعة. إجراء اللحام, سخن, يجب أن تتبع المعالجة الحرارية بعد اللحام وضوابط الصلابة مواصفات أنابيب المشروع.
المواصفات الفنية
| نوع المنتج | مخفض اللحام بعقب متحدة المركز |
|---|---|
| مادة | ASTM A234/A234M WP11 سبائك الصلب الكروم والموليبدينوم |
| العائلة المادية | Cr-Mo فولاذ منخفض السبائك |
| أساس الأبعاد | ASME B16.9 أو رسم المشروع المعتمد |
| إعدادات | انتقال متحدة المركز; نهايات أكبر وأصغر على خط مركزي مشترك |
| الحجم الاسمي | مجموعات ASME القياسية والمجموعات الكبيرة/الصغيرة المخصصة تخضع للمراجعة |
| سمك الجدار | الجداول الزمنية القياسية, الجدار الثقيل والجدار الخاص بالمشروع يخضع لمراجعة التصنيع |
| بناء | سلس أو ملحومة حسب الاقتضاء, أمرت وسمحت بها فئة المواد |
| إنهاء التحضير | تتوافق حافة اللحام التناكبي مع جدار الأنبوب المتصل وتفاصيل اللحام المعتمدة |
| المعالجة الحرارية | وفقا ل ASTM A234 ومتطلبات الصف/الطبقة المطلوبة |
| التوثيق | EN 10204 3.1 إم تي سي, تتبع الحرارة, مؤشر مديري المشتريات, الأبعاد وتجربة الاقتراب من الموت الإضافية حسب الطلب |
الحجم المتاح ومجموعات الجدران تعتمد على السبائك, تشكيل الطريق, البناء والكمية. قم بتأكيد القطر الخارجي للأنبوب والجدار بدقة في طلب عرض الأسعار.
المعايير والمراجع الفنية
معيار الأبعاد
ASME B16.9 يغطي أبعاد المخفض القياسية المصنوعة في المصنع, التسامح, وضع العلامات والمتطلبات ذات الصلة.
مواصفات المواد
ASTM A234/A234M يغطي تركيبات الكربون المطاوع وسبائك الفولاذ لخدمة درجات الحرارة المعتدلة والمرتفعة.
لماذا تختار WP11?
يعتبر WP11 لوحدات معالجة المصفاة, أنظمة البخار, معدات استعادة الحرارة وغيرها من واجبات درجات الحرارة المرتفعة التي تحدد أنابيب Cr-Mo المتوافقة.
| نقطة الاختيار | WP11 | WP22 |
|---|---|---|
| مستوى السبائك | انخفاض مستوى سبائك Cr-Mo | مستوى أعلى من سبائك Cr-Mo |
| اختيار نموذجي | متوافق مع 1.25Cr-0.5أنت غبي | أنابيب 2.25Cr-1Mo متوافقة |
| تلفيق | التحكم في التسخين المسبق/PWHT كما هو محدد | غالبًا ما تكون أدوات التحكم في اللحام/PWHT أكثر تطلبًا |
| قاعدة الاختيار | مطابقة فئة مواد الأنابيب المعتمدة | لا تستبدل بدون موافقة هندسية |
تطبيقات نموذجية
| صناعة | واجب التركيب النموذجي | لماذا تعتبر هذه المادة |
|---|---|---|
| التكرير | انتقال القطر في أنابيب المعالجة الرأسية أو المحاذية لخط الوسط | خدمات الأنابيب والسخان المتوافقة مع عملية Cr-Mo |
| توليد الطاقة | توصيل المعدات والرأس بين أحجام الأنابيب المختلفة | ارتفاع درجة حرارة البخار وأنابيب المصنع |
| البتروكيماويات | تقليل الحجم الملحوم حيث يكون هناك حاجة إلى انتقال مدمج | تتطلب خطوط المعالجة الساخنة فولاذًا منخفض السبائك محددًا |
أمثلة التطبيق هي سياق الاختيار, ليست موافقة على التصميم. تأكيد كيمياء العملية, ضغط, درجة حرارة, إجراءات اللحام ورمز التحكم.
تصنيع, التفتيش والتوثيق
يتطلب تصنيع المخفض التحكم في أقطار النهاية, الطول الكلي, انتقال الجدار, البيضاوية, التركيز والهندسة المائلة. تتطلب أوامر WP11 عادةً مراجعة المعالجة الحرارية, صلابة, إجراءات اللحام وأي ضوابط خدمة زحف خاصة بالمشروع.
إمكانية تتبع رقم الحرارة ومؤشر مديري المشتريات (PMI) عند تحديده.
OD كبيرة/صغيرة النهاية, حائط, طول, تركيز, فحص البيضاوية والشطبة.
حزب العمال, MT حيثما ينطبق ذلك, يوتا, RT أو طرف ثالث يشهد على النطاق المطلوب.
إم تي سي, سجلات المعالجة الحرارية والتفتيش المجمعة وفقًا لمتطلبات المشروع.
قائمة مراجعة طلب عرض الأسعار (RFQ).
- إكمال درجة المواد وUNS عند الاقتضاء
- ASME B16.9 طبعة أو رسم المشروع المعتمد
- يجري, أحجام المنفذ والفروع
- الجدول الزمني أو سمك الجدار الدقيق في كل نهاية
- البناء / الطبقة غير الملحومة أو الملحومة
- التفاصيل المائلة وأبعاد الأنابيب المطابقة
- كمية, الوجهة وتاريخ التسليم المطلوب
- EN 10204 3.1, مؤشر مديري المشتريات, متطلبات الأبعاد وتجربة الاقتراب من الموت
الأسئلة المتداولة
What is a WP11 alloy steel concentric reducer?
إنه عبارة عن مخفض لحام بعقب متحد المركز يتم تصنيعه من ASTM A234/A234M WP11 سبائك الصلب الكروم والموليبدينوم. تشترك أطرافها الكبيرة والصغيرة في خط مركزي واحد, إنتاج انتقال متماثل. مواصفات المواد المطلوبة تتحكم في الكيمياء, الخصائص الميكانيكية, المعالجة الحرارية والاختبار.
ما هو المعيار الذي ينطبق على هذا المناسب?
ASME B16.9 يغطي أبعاد المخفض القياسية المصنوعة في المصنع, التسامح, وضع العلامات والمتطلبات ذات الصلة. الأساس المادي هو ASTM A234/A234M WP11 سبائك الصلب الكروم والموليبدينوم. يجب أن يذكر في أمر الشراء الإصدار المطلوب, بناء, مقاس, الجدار والفحوصات التكميلية.
أين يتم تحديد WP11 عادةً?
يعتبر WP11 لوحدات معالجة المصفاة, أنظمة البخار, معدات استعادة الحرارة وغيرها من واجبات درجات الحرارة المرتفعة التي تحدد أنابيب Cr-Mo المتوافقة. لا تزال ملاءمة المواد تعتمد على كيمياء السوائل, ضغط, درجة حرارة, تلفيق, بدل التآكل ورمز الأنابيب الحاكم.
يمكن توفير البناء ذو الجدران الثقيلة والملحومة?
نعم, تخضع لمراجعة التصنيع. توفير القطر الخارجي الدقيق, سمك الجدار أو الجدول الزمني, فئة البناء, التحضير النهائي, الكمية ومتطلبات تجربة الاقتراب من الموت حتى يمكن تأكيد الجدوى.
ما الذي يجب أن يتضمنه طلب عرض الأسعار؟?
اذكر درجة المادة كاملة, معيار الأبعاد أو الرسم المعتمد, أحجام التشغيل والفروع, الجدول الزمني أو الجدار الدقيق, البناء السلس أو الملحومة, التفاصيل المائلة, كمية, وجهة, نطاق التصديق والتفتيش.

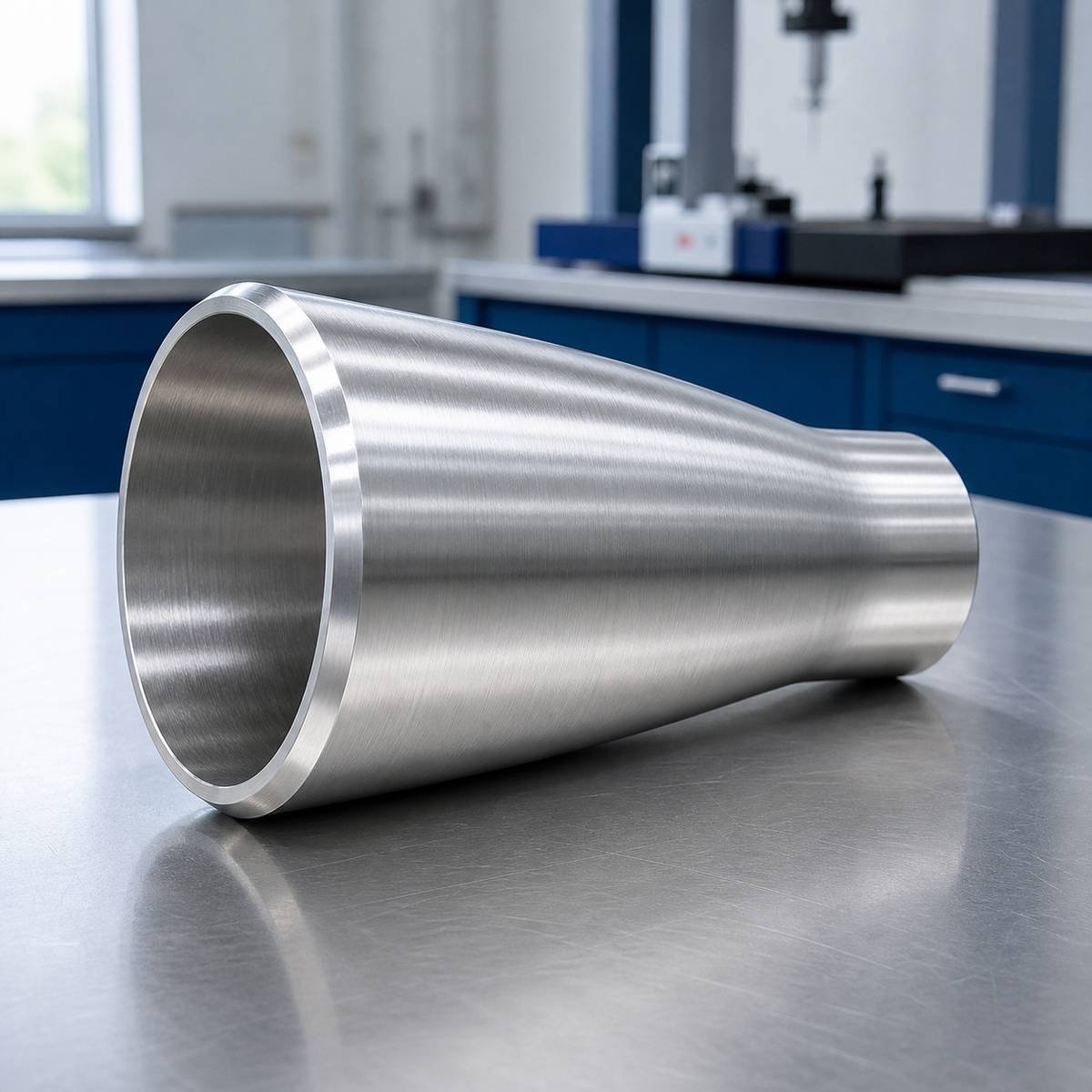

صورة المنتج تمثيلية. يختلف مظهر السطح حسب السبائك, طريق التصنيع والانتهاء.
طلب عرض أسعار فني
أرسل المادة, مزيج الحجم, حائط, كمية, الرسم أو القياسية, ومتطلبات التفتيش للمراجعة.
