تركيب لحام بعقب من السبائك يمكن تتبعه
ASTM A234 WP22 Alloy Steel Concentric Reducer
مخفض لحام بعقب متحد المركز جاهز للشراء ASTM A234/A234M WP22 سبائك الصلب الكروم والموليبدينوم, الموردة لمصفاة درجة الحرارة العالية, خدمات الطاقة والبتروكيماويات بأبعاد محددة للمشروع, حائط, البناء والتفتيش.
What is a WP22 alloy steel concentric reducer?
يوفر المخفض المتحد المركز تغييرًا متماثلًا بين قطري الأنبوب. يستخدم على نطاق واسع في الخطوط العمودية, تفريغ المضخة, رؤوس العمليات والخدمات حيث يكون الحفاظ على خط مركزي مشترك مناسبًا.
تم اختيار WP22 ليتوافق مع فئات مواد الأنابيب 2.25Cr-1Mo المعتمدة في المصافي, محطات توليد الطاقة والمرافق البتروكيماوية. القبول النهائي يعتمد على الكيمياء, الخصائص الميكانيكية, المعالجة الحرارية, متطلبات الصلابة ولحام المشروع.
المواصفات الفنية
| نوع المنتج | مخفض اللحام بعقب متحدة المركز |
|---|---|
| مادة | ASTM A234/A234M WP22 سبائك الصلب الكروم والموليبدينوم |
| العائلة المادية | 2.25Cr-1Mo فولاذ منخفض السبائك |
| أساس الأبعاد | ASME B16.9 أو رسم المشروع المعتمد |
| إعدادات | انتقال متحدة المركز; نهايات أكبر وأصغر على خط مركزي مشترك |
| الحجم الاسمي | مجموعات ASME القياسية والمجموعات الكبيرة/الصغيرة المخصصة تخضع للمراجعة |
| سمك الجدار | الجداول الزمنية القياسية, الجدار الثقيل والجدار الخاص بالمشروع يخضع لمراجعة التصنيع |
| بناء | سلس أو ملحومة حسب الاقتضاء, أمرت وسمحت بها فئة المواد |
| إنهاء التحضير | تتوافق حافة اللحام التناكبي مع جدار الأنبوب المتصل وتفاصيل اللحام المعتمدة |
| المعالجة الحرارية | وفقا ل ASTM A234 ومتطلبات الدرجة/الفئة المطلوبة WP22 |
| التوثيق | EN 10204 3.1 إم تي سي, تتبع الحرارة, مؤشر مديري المشتريات, الأبعاد وتجربة الاقتراب من الموت الإضافية حسب الطلب |
الحجم المتاح ومجموعات الجدران تعتمد على السبائك, تشكيل الطريق, البناء والكمية. قم بتأكيد القطر الخارجي للأنبوب والجدار بدقة في طلب عرض الأسعار.
المعايير والمراجع الفنية
معيار الأبعاد
ASME B16.9 يغطي أبعاد المخفض القياسية المصنوعة في المصنع, التسامح, وضع العلامات والمتطلبات ذات الصلة.
مواصفات المواد
ASTM A234/A234M يغطي تركيبات الكربون المطاوع وسبائك الفولاذ لخدمة درجات الحرارة المعتدلة والمرتفعة.
لماذا تختار WP22?
يعتبر WP22 للبخار شديد السخونة, أنظمة معالجة الهيدروجين أو الهيدروكربون الساخن, وصلات الفرن والخدمات الأخرى التي تحدد فئة الأنابيب الخاصة بها تركيبات 2.25Cr-1Mo.
| نقطة الاختيار | WP22 | WP11 |
|---|---|---|
| مستوى السبائك | مستوى أعلى من سبائك Cr-Mo | انخفاض مستوى سبائك Cr-Mo |
| اختيار نموذجي | أنابيب 2.25Cr-1Mo متوافقة | متوافق مع 1.25Cr-0.5أنت غبي |
| المعالجة الحرارية | يتم التحكم فيه بالمشروع ودرجة محددة | يتم التحكم فيه بالمشروع ودرجة محددة |
| الاستبدال | يشترط الحصول على موافقة هندسية | يشترط الحصول على موافقة هندسية |
تطبيقات نموذجية
| صناعة | واجب التركيب النموذجي | لماذا تعتبر هذه المادة |
|---|---|---|
| توليد الطاقة | انتقال القطر في أنابيب المعالجة الرأسية أو المحاذية لخط الوسط | البخار ذو درجة الحرارة العالية والأنابيب المرتبطة بالغلاية |
| التكرير | توصيل المعدات والرأس بين أحجام الأنابيب المختلفة | العمليات الساخنة وفئات مواد خدمة الهيدروجين حيث تمت الموافقة عليها |
| البتروكيماويات | تقليل الحجم الملحوم حيث يكون هناك حاجة إلى انتقال مدمج | توصيلات معدات المعالجة ذات درجة الحرارة المرتفعة |
أمثلة التطبيق هي سياق الاختيار, ليست موافقة على التصميم. تأكيد كيمياء العملية, ضغط, درجة حرارة, إجراءات اللحام ورمز التحكم.
تصنيع, التفتيش والتوثيق
يتطلب تصنيع المخفض التحكم في أقطار النهاية, الطول الكلي, انتقال الجدار, البيضاوية, التركيز والهندسة المائلة. يجب أن تحدد مشتريات WP22 المعالجة الحرارية, حدود الصلابة, تجربة الاقتراب من الموت وأي متطلبات لخدمة الهيدروجين أو خدمة الزحف.
إمكانية تتبع رقم الحرارة ومؤشر مديري المشتريات (PMI) عند تحديده.
OD كبيرة/صغيرة النهاية, حائط, طول, تركيز, فحص البيضاوية والشطبة.
حزب العمال, MT حيثما ينطبق ذلك, يوتا, RT أو طرف ثالث يشهد على النطاق المطلوب.
إم تي سي, سجلات المعالجة الحرارية والتفتيش المجمعة وفقًا لمتطلبات المشروع.
قائمة مراجعة طلب عرض الأسعار (RFQ).
- إكمال درجة المواد وUNS عند الاقتضاء
- ASME B16.9 طبعة أو رسم المشروع المعتمد
- يجري, أحجام المنفذ والفروع
- الجدول الزمني أو سمك الجدار الدقيق في كل نهاية
- البناء / الطبقة غير الملحومة أو الملحومة
- التفاصيل المائلة وأبعاد الأنابيب المطابقة
- كمية, الوجهة وتاريخ التسليم المطلوب
- EN 10204 3.1, مؤشر مديري المشتريات, متطلبات الأبعاد وتجربة الاقتراب من الموت
الأسئلة المتداولة
What is a WP22 alloy steel concentric reducer?
إنه عبارة عن مخفض لحام بعقب متحد المركز يتم تصنيعه من ASTM A234/A234M WP22 سبائك الصلب الكروم والموليبدينوم. تشترك أطرافها الكبيرة والصغيرة في خط مركزي واحد, إنتاج انتقال متماثل. مواصفات المواد المطلوبة تتحكم في الكيمياء, الخصائص الميكانيكية, المعالجة الحرارية والاختبار.
ما هو المعيار الذي ينطبق على هذا المناسب?
ASME B16.9 يغطي أبعاد المخفض القياسية المصنوعة في المصنع, التسامح, وضع العلامات والمتطلبات ذات الصلة. الأساس المادي هو ASTM A234/A234M WP22 سبائك الصلب الكروم والموليبدينوم. يجب أن يذكر في أمر الشراء الإصدار المطلوب, بناء, مقاس, الجدار والفحوصات التكميلية.
أين يتم تحديد WP22 عادةً?
يعتبر WP22 للبخار شديد السخونة, أنظمة معالجة الهيدروجين أو الهيدروكربون الساخن, وصلات الفرن والخدمات الأخرى التي تحدد فئة الأنابيب الخاصة بها تركيبات 2.25Cr-1Mo. لا تزال ملاءمة المواد تعتمد على كيمياء السوائل, ضغط, درجة حرارة, تلفيق, بدل التآكل ورمز الأنابيب الحاكم.
يمكن توفير البناء ذو الجدران الثقيلة والملحومة?
نعم, تخضع لمراجعة التصنيع. توفير القطر الخارجي الدقيق, سمك الجدار أو الجدول الزمني, فئة البناء, التحضير النهائي, الكمية ومتطلبات تجربة الاقتراب من الموت حتى يمكن تأكيد الجدوى.
ما الذي يجب أن يتضمنه طلب عرض الأسعار؟?
اذكر درجة المادة كاملة, معيار الأبعاد أو الرسم المعتمد, أحجام التشغيل والفروع, الجدول الزمني أو الجدار الدقيق, البناء السلس أو الملحومة, التفاصيل المائلة, كمية, وجهة, نطاق التصديق والتفتيش.

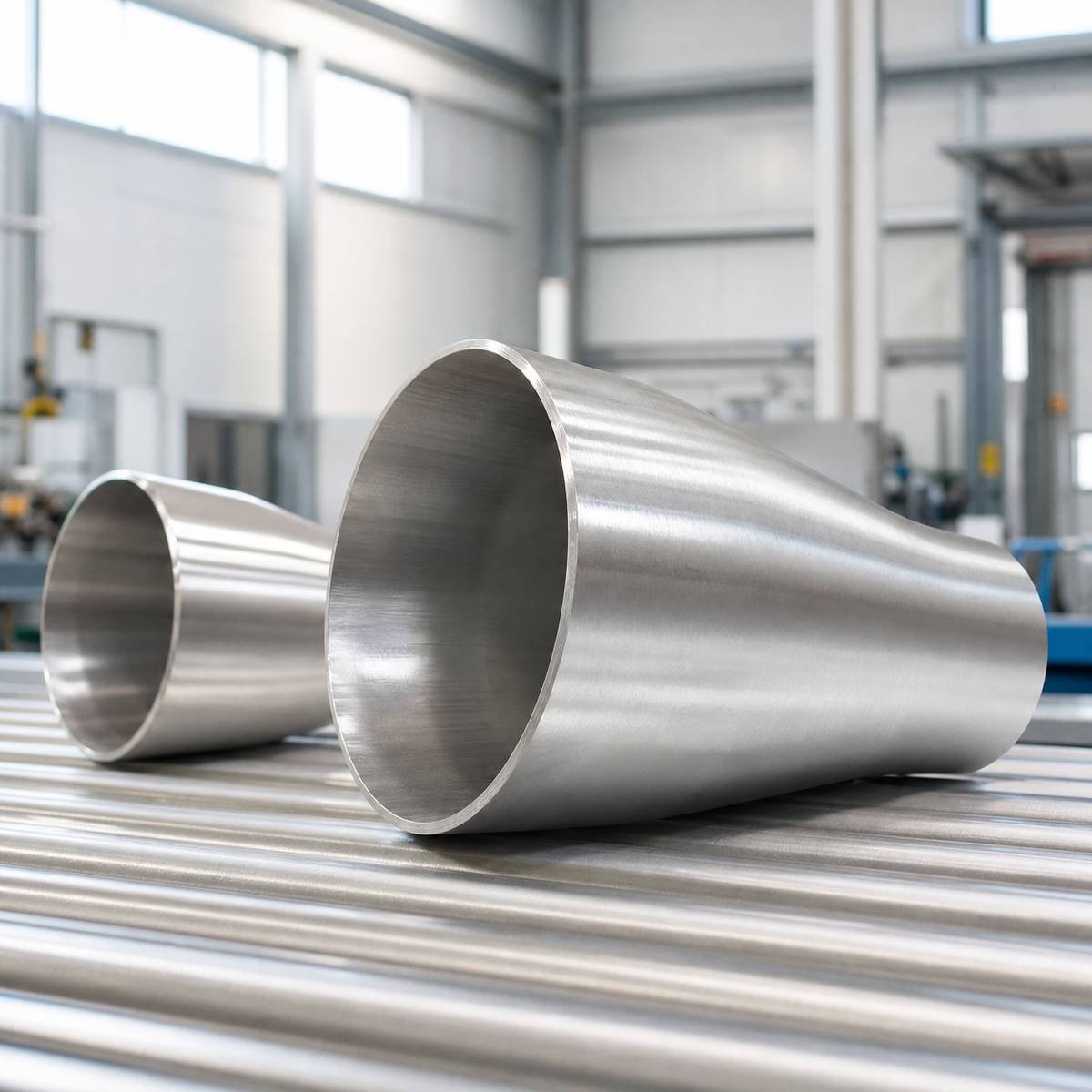

صورة المنتج تمثيلية. يختلف مظهر السطح حسب السبائك, طريق التصنيع والانتهاء.
طلب عرض أسعار فني
أرسل المادة, مزيج الحجم, حائط, كمية, الرسم أو القياسية, ومتطلبات التفتيش للمراجعة.
