وصف
Commercially pure titanium welding fitting
درجة التيتانيوم 2 غطاء نهاية الأنبوب
A lightweight corrosion-resistant butt-weld closure for seawater, تحلية المياه, كيميائية, pulp-and-paper and heat-transfer systems.

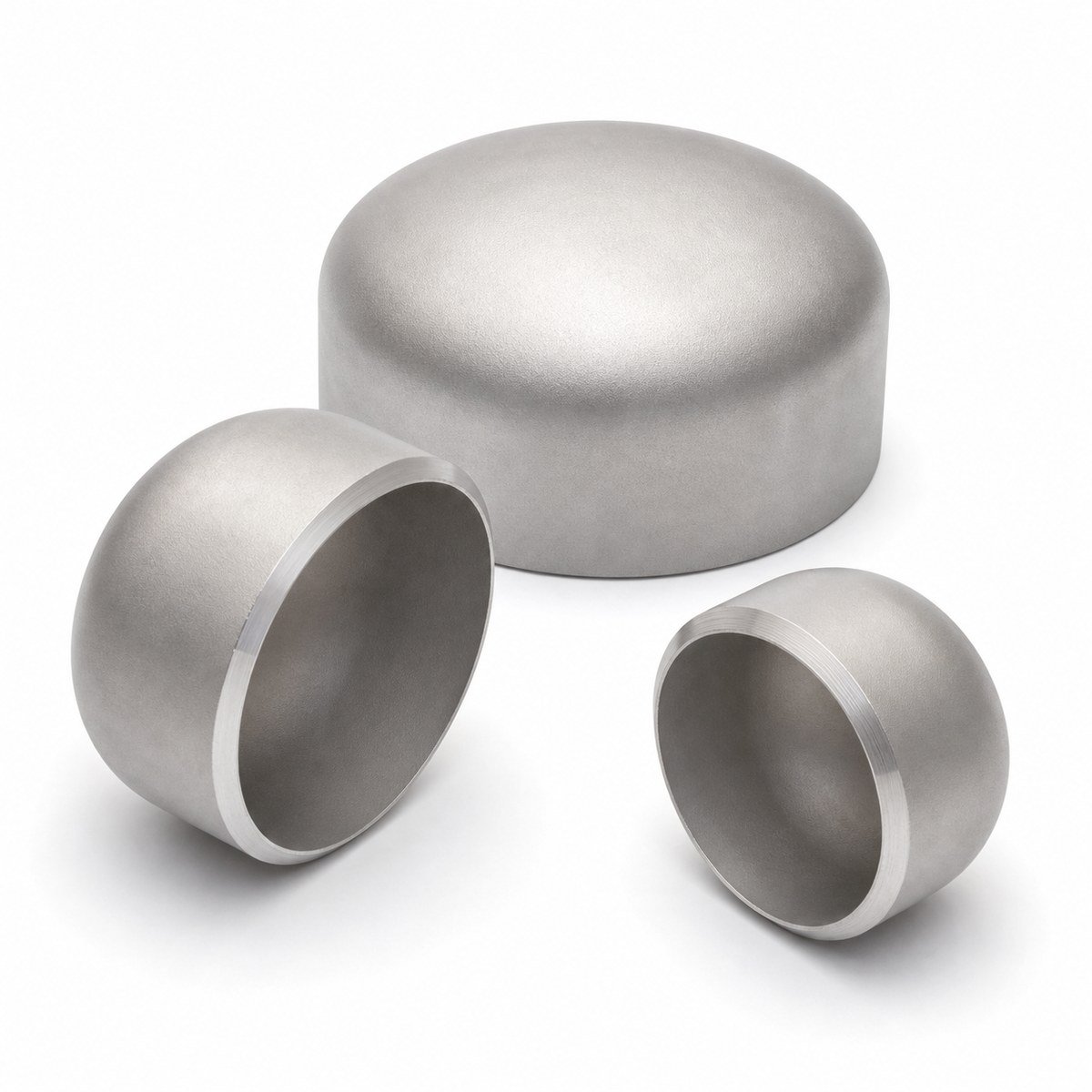

What is a Titanium Grade 2 غطاء نهاية الأنبوب?
A Titanium Grade 2 pipe end cap is a factory-made unalloyed titanium welding fitting used to close the end of a pipe. ASTM B363 covers seamless and welded titanium and titanium-alloy welding fittings, بما في ذلك القبعات.
UNS R50400 is commercially pure titanium with moderate strength, good formability and weldability. Its protective oxide film gives excellent performance in many seawater and chloride-bearing environments. Titanium is not universally resistant: fluoride media, strong reducing acids and anhydrous chlorine require particular caution.
درجة التيتانيوم 2 pipe end cap specifications
| منتج | Titanium butt weld pipe end cap / قبعة بي دبليو |
|---|---|
| مادة أستم | ASTM B363 درجة 2 |
| تسميات المواد | UNS R50400; رقم دبليو. 3.7035; commercially pure Titanium Grade 2 |
| معايير الأبعاد | ASME B16.9 or MSS SP-43 dimensional basis when specified and applicable |
| الحجم الاسمي | مصادر القدرة النووية 1/2–48 / DN15-DN1200, subject to titanium plate/pipe and forming capability |
| سمك الجدار | Sch 5S-Sch 160, XXS and custom wall subject to size and forming review |
| بناء | Seamless or welded as ordered and technically available |
| إنهاء التحضير | نهاية مائلة ملحومة بعقب (يكون), protected from contamination before welding |
| سطح / نظافة | مخلل, cleaned or project-specific finish; iron contamination controlled |
| التوثيق | EN 10204 3.1 إم تي سي, PMI/alloy verification and dimensional report; NDE as ordered |
ASME B16.9 يغطي أبعاد تركيبات اللحام التناكبي المصنوعة في المصنع, التسامح, التقييمات, الاختبار ووضع العلامات. قبول المواد يتبع مواصفات ASTM المطلوبة. يخضع التوفر عند NPS 1/2–48 والجدران الثقيلة للسبائك, مقاس, الكمية وطريق التصنيع.
ASME B16.9 وخيارات العرض MSS SP-43
ASME B16.9
ASME B16.9 may be used as the ordered dimensional basis for Grade 2 titanium butt-welding caps, مع ASTM B363 controlling material and manufacturing requirements.
إم إس إس إس بي-43
MSS SP-43 dimensions may be specified for applicable corrosion-resistant fitting service when permitted by the design. Confirm wall matching and pressure-design basis.
درجة التيتانيوم 2 vs 316L pipe end cap
| نقطة الاختيار | درجة التيتانيوم 2 / R50400 | 316ل / S31603 |
|---|---|---|
| كثافة | قليل, تقريبًا 60% of stainless steel density | Higher density and familiar fabrication |
| Seawater behavior | Excellent in many aerated seawater/chloride systems | May be vulnerable to localized corrosion in demanding chlorides |
| مراقبة التصنيع | Requires excellent shielding and contamination control | Well-established stainless welding practice |
| Cost basis | Higher initial cost but strong lifecycle potential | Lower initial cost and broad availability |
تطبيقات نموذجية
| صناعة | خدمة نموذجية | سبب الاختيار |
|---|---|---|
| تحلية المياه | Seawater transport, RO auxiliaries and brine systems | Chloride corrosion resistance and low lifecycle maintenance |
| البحرية / في الخارج | Seawater cooling and platform utility systems | Low weight and resistance to seawater |
| المعالجة الكيميائية | Oxidizing chloride, nitric acid and wet chlorine duties where compatible | Stable protective oxide film |
| اللب والورق | Chloride-containing bleaching support systems | Resistance in selected bleaching environments |
أمثلة التطبيق ليست موافقة على التصميم. يجب على مهندس مواد الأنابيب التأكد من توافقها مع التآكل, درجة حرارة, ضغط, إجراءات اللحام ومتطلبات التعليمات البرمجية المعمول بها.
تصنيع, التفتيش و EN 10204 الوثائق
Titanium caps require strict cleanliness during forming and welding. Iron contamination, moisture, grease and inadequate inert-gas shielding can damage weld quality. Inspection requirements should include surface condition and fabrication controls appropriate to titanium.
درجة 2 كيمياء, mechanical data and heat traceability linked to the fitting.
PMI or alloy-verification method agreed for commercially pure titanium.
ل, طول, حائط, ovality and BE geometry checked against the order.
Surface contamination control plus PT, RT/UT or third-party inspection as specified.
قائمة مراجعة طلب عرض الأسعار (RFQ).
- درجة ASTM ورقم UNS
- ASME B16.9 أو إصدار MSS SP-43
- حجم NPS أو DN
- الجدول الزمني أو سمك الجدار الدقيق
- البناء / الطبقة غير الملحومة أو الملحومة
- تفاصيل BE المائلة والأنابيب المطابقة
- وجهة الكمية والتسليم
- EN 10204 3.1, مؤشر مديري المشتريات, متطلبات الأبعاد وتجربة الاقتراب من الموت
الأسئلة المتداولة
Which ASTM standard covers Titanium Grade 2 pipe caps?
ASTM B363 covers seamless and welded unalloyed titanium and titanium-alloy welding fittings, بما في ذلك القبعات. درجة 2 corresponds to UNS R50400.
What is the European material number for Grade 2 التيتانيوم?
The commonly referenced Werkstoff number is 3.7035. The purchase order should still identify ASTM B363 درجة 2 و UNS R50400 when that is the governing basis.
Is Grade 2 titanium suitable for seawater?
It performs very well in many aerated seawater and chloride systems, but every design must consider temperature, الشقوق, الودائع, تدفق, galvanic coupling and contaminants.
Why must titanium welding be kept clean?
Heated titanium reacts readily with oxygen, nitrogen and hydrogen. Clean surfaces and effective inert-gas shielding are essential to avoid embrittlement and contaminated welds.
Are heavy-wall titanium caps available?
They can be manufactured in selected sizes, but availability depends on starting material, forming strain, المعالجة الحرارية, exact wall and quantity. Submit pipe dimensions for review.
Request a Titanium Grade 2 cap quotation
يمد ASTM B363 درجة 2, مقاس, حائط, بناء, شطبة, نظافة, متطلبات الكمية والتفتيش.
