تركيب اللحام بعقب مفصل اللفة | ASME B16.9 / إم إس إس إس بي-43

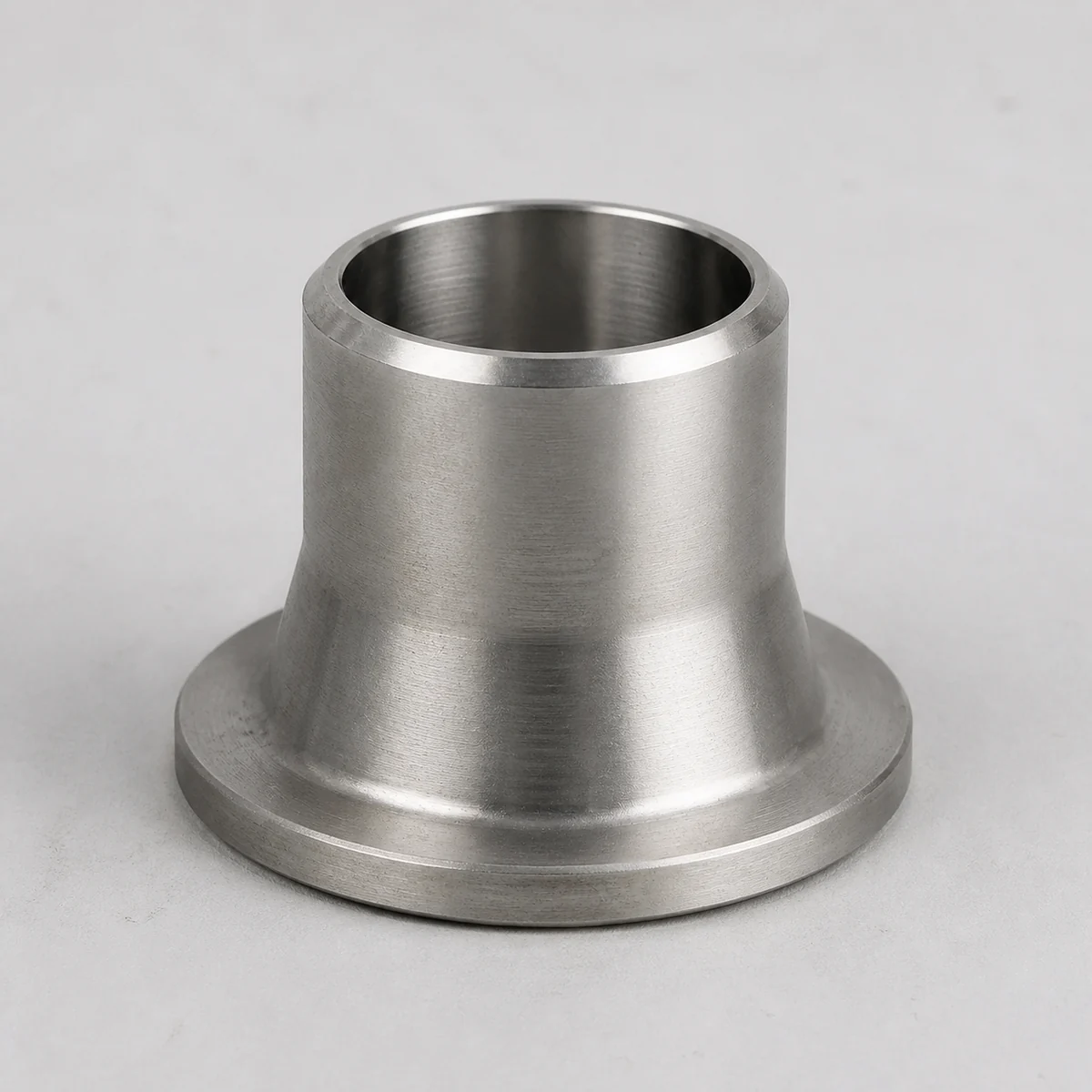

ASTM A815 S32205 دوبلكس 2205 نهاية كعب
نهاية كعب اللفة المشتركة في ASTM A815 WP-S32205 Duplex 2205 لتجميعات الأنابيب الملحومة بعقب المقاومة للتآكل. متوفر بأبعاد خاصة بالمشروع, التوثيق والتفتيش.
إجابة مباشرة
ما هو الدوبلكس 2205 نهاية كعب?
نهاية كعب الروتين عبارة عن وصلة أنابيب ملحومة بعقب تستخدم مع شفة دعم مفصل حضني فضفاضة. توفر نهاية كعب الروتين وجه الختم المبلل أثناء العملية واتصال اللحام, بينما تدور شفة الدعم بحرية خلف اللفة. يمكن أن يؤدي هذا الترتيب إلى تبسيط عملية محاذاة فتحة الترباس ويسمح باختيار مادة الحافة الخلفية بشكل منفصل عندما يسمح التصميم بذلك.
ASTM A815 WP-S32205 designates a seamless wrought duplex stainless steel fitting in UNS S32205. The class prefix is important because it communicates the construction and examination route for the fitting.
وجه اللفة, نصف قطر الزاوية, طول المحور, يجب أن يتناسب سمك الجدار ونهاية اللحام مع شفة الدعم, طوقا وأنبوب متصل. أبعاد النمط الطويل والنمط القصير غير قابلة للتبديل. تنتمي قدرة الضغط إلى المفصل الهندسي الكامل, لا إلى نهاية كعب في عزلة. يجب أن تحدد مواصفات الأنابيب مجموعة المواد, بدل التآكل, إجراءات اللحام ومعايير الأبعاد.
المواصفات الفنية
| منتج | نهاية كعب |
|---|---|
| مواصفات المواد | ASTM A815 WP-S32205 |
| تسمية الولايات المتحدة | UNS S32205 |
| معيار الأبعاد | ASME B16.9 / إم إس إس إس بي-43 |
| نطاق الحجم | الأحجام القياسية والخاصة بالمشروع ضمن المحدد ASME B16.9 أو نطاق الأبعاد MSS SP-43 |
| تصنيف / جدول | تم اختيار جدول الجدار وتصنيف شفة الدعم لتجميع مفصل اللفة بالكامل |
| إعدادات | النوع A أو نهاية كعب مفصل الحضن المحددة, نمط طويل أو قصير حسب الطلب, مع نهاية اللحام بعقب |
| التوثيق | EN 10204 3.1 إم تي سي, إمكانية تتبع رقم الحرارة, تقرير الأبعاد ومؤشر مديري المشتريات (PMI) عند الطلب |
| التفتيش الاختياري | مؤشر مديري المشتريات, حزب العمال, الفريت, corrosion testing and dimensional inspection when specified |
الأبعاد النهائية, التقييمات, الاختبارات ومعايير القبول تتبع أمر الشراء, الرسم المعتمد, الكود المطبق والإصدار القياسي المحدد.
لماذا تحديد دوبلكس 2205?
S32205 combines duplex strength with resistance to chloride stress-corrosion cracking and localized attack in many process environments. It is widely evaluated for water, offshore and chemical piping.
The butt-weld end must be matched to the ordered pipe wall. Qualified duplex welding procedures should control heat input, interpass temperature and filler selection.
تطبيقات نموذجية
هذه أمثلة للاختيار, ليست مطالبات الملاءمة العالمية. التحقق من التآكل, درجة حرارة, ضغط, متطلبات التصنيع والتعليمات البرمجية للخدمة الفعلية.
توجيه الطلب والمواصفات
اذكر تسمية المواد المناسبة, رقم يو إن إس, مصادر القدرة النووية, جدول الحائط, معيار الأبعاد, نمط, متطلبات اللفة الوجه وشفة دعم التزاوج. لسبائك النيكل والمنتجات المزدوجة, تأكيد ما إذا كان البناء غير الملحوم أو الملحوم وعلامة فئة ASTM المعمول بها مطلوبة.
State seamless or welded class, جدول, pattern and any ferrite or corrosion-test requirement.
حدود الاختيار الهندسي
درجة المادة, يعد الحجم الاسمي وفئة الضغط من مدخلات الشراء الضرورية, لكنها لا تثبت الملاءمة من تلقاء نفسها. يجب على مهندس الأنابيب المسؤول التحقق من كود التصميم, الضغط التصميمي ودرجة الحرارة, بدل التآكل, أبعاد الأنابيب المتصلة, مواجهة شفة, نظام طوقا, انشقاق, إجراءات اللحام وخطة الفحص كمواصفات واحدة منسقة. كيمياء الخدمة, تركيز, الملوثات, سرعة, يمكن أن تؤدي ظروف إيقاف التشغيل ووسائط التنظيف إلى تغيير أداء التآكل. اطلب تأكيدًا كتابيًا مقابل ورقة بيانات المشروع والرسم المعتمد قبل التصنيع, خصوصا حيث الخدمة الحامضة, التعرض لمياه البحر, التحميل الدوري, فارغ, تنطبق الخدمة القاتلة أو التفتيش التنظيمي.
تصنيع, التفتيش والتتبع
يغطي التفتيش شهادة الكيمياء والمعالجة الحرارية, سمك الجدار, اللفة القطر الخارجي, سمك الوجه, نصف قطر الزاوية, الطول الكلي, إعداد نهاية اللحام وحالة السطح. يمكن تحديد PMI وPT للسبائك المقاومة للتآكل.
Review heat treatment and class marking together with chemistry, الخصائص الميكانيكية, PMI and dimensional inspection.
المعايير الرسمية والمراجع الهندسية
استخدم الإصدارات الحالية المعتمدة من المشروع. تساعد صفحات النطاق الرسمية التالية فرق المشتريات على فصل متطلبات الأبعاد عن متطلبات المواد.
المنتجات النهائية كعب ذات الصلة
قائمة مراجعة طلب عرض الأسعار (RFQ).
- درجة ASTM وتسمية UNS
- NPS وجدول الأنابيب
- ASME B16.9 أو إم إس إس SP-43
- نمط طويل أو قصير
- أبعاد النوع والوجه
- دعم شفة المواد والطبقة
- البناء السلس أو الملحومة
- إم تي سي, مؤشر مديري المشتريات, بي تي والتفتيش
الأسئلة المتداولة
هل تتضمن نهاية كعب الروتين شفة الدعم؟?
ليس إلا إذا نص أمر الشراء على ذلك. تعتبر نهاية كعب الروتين وشفة دعم المفصل الحضني مكونين منفصلين وقد يستخدمان مواصفات مواد مختلفة.
ما هو الفرق بين نهايات كعب النمط الطويل والنمط القصير?
لديهم أطوال إجمالية مختلفة واعتبارات التجميع. يجب تحديد النموذج المطلوب ومطابقته لمعايير أبعاد المشروع.
هل يمكن استخدام شفة دعم من الفولاذ الكربوني مع نهاية كعب من السبائك?
ويمكن اعتباره عند التصميم, بيئة, الحماية من التآكل, درجة الحرارة ورمز الأنابيب تسمح بذلك. يجب أن يوافق مهندس المشروع على تركيبة المواد.
What does WP-S mean in ASTM A815 WP-S32205?
WP-S identifies a fitting manufactured from seamless product by a seamless method. Other class suffixes identify welded construction and examination routes.
Is S32205 commonly called Duplex 2205?
نعم. UNS S32205 is commonly referred to as Duplex 2205, but the complete ASTM fitting designation should still be stated.
طلب عرض أسعار فني
أرسل درجة المادة, معيار, مقاس, تصنيف أو الجدول الزمني, متطلبات الكمية والتفتيش. SASA FLANGE سوف نقوم بمراجعة المواصفات الكاملة قبل الاقتباس.
