وصف
تركيب لحام بعقب من السبائك يمكن تتبعه
ASTM B366 إنكولوي 825 90 درجة الكوع نصف القطر الطويل
كوع ملحوم بعقب نصف قطره 90 درجة جاهز للشراء ASTM B366/B366M, UNS N08825 سبائك النيكل والحديد والكروم, الموردة للحمض, كيميائية, خدمة التخليل ومكافحة التلوث بأبعاد محددة للمشروع, حائط, البناء والتفتيش.
ما هو الانكولوي 825 90 درجة الكوع نصف قطرها طويل?
يقوم الكوع ذو نصف القطر الطويل بمقدار 90 درجة بإعادة توجيه خط الأنابيب من خلال نصف قطر خط مركزي اسمي سلس يبلغ 1.5D. يتم استخدامه على نطاق واسع عندما تسمح مساحة التخطيط بمسح أطول من الكوع ذي نصف القطر القصير.
إنكولوي 825 هو وصف الاسم التجاري الشائع لـ UNS N08825. يعتبر لأنظمة حامض الكبريتيك والفوسفوريك, معدات المعالجة الكيميائية ومكافحة التلوث حيث تتناسب مجموعة السبائك المدمجة مع ظروف التآكل التي تم التحقق منها.
المواصفات الفنية
| نوع المنتج | 90-درجة كوع اللحام التناكبي ذو نصف القطر الطويل |
|---|---|
| مادة | ASTM B366/B366M, UNS N08825 سبائك النيكل والحديد والكروم |
| العائلة المادية | سبائك النيكل والحديد والكروم والموليبدينوم والنحاس |
| أساس الأبعاد | ASME B16.9 90-درجة الكوع نصف القطر الطويل |
| إعدادات | 90-درجة نصف قطرها طويل; نصف قطر خط الوسط الاسمي 1.5D لهندسة ASME القياسية |
| الحجم الاسمي | أحجام وجداول ASME القياسية; الجدار الثقيل وأطوال الظل المخصصة تخضع للمراجعة |
| سمك الجدار | الجداول الزمنية القياسية, الجدار الثقيل والجدار الخاص بالمشروع يخضع لمراجعة التصنيع |
| بناء | سلس أو ملحومة حسب الاقتضاء, أمرت وسمحت بها فئة المواد |
| إنهاء التحضير | تتوافق حافة اللحام التناكبي مع جدار الأنبوب المتصل وتفاصيل اللحام المعتمدة |
| المعالجة الحرارية | علاج الحل والحالة النهائية كما هو مطلوب من قبل ASTM B366 والطبقة المرتبة |
| التوثيق | EN 10204 3.1 إم تي سي, تتبع الحرارة, مؤشر مديري المشتريات, الأبعاد وتجربة الاقتراب من الموت الإضافية حسب الطلب |
الحجم المتاح ومجموعات الجدران تعتمد على السبائك, تشكيل الطريق, البناء والكمية. قم بتأكيد القطر الخارجي للأنبوب والجدار بدقة في طلب عرض الأسعار.
المعايير والمراجع الفنية
معيار الأبعاد
ASME B16.9 يغطي أبعاد الكوع ذات نصف القطر الطويل القياسية المصنوعة في المصنع والملحومة بعقب, التسامح, وضع العلامات والمتطلبات ذات الصلة.
مواصفات المواد
ASTM B366/B366M يغطي تجهيزات أنابيب الضغط المصنوعة من النيكل المطاوع وسبائك النيكل المصنوعة في المصنع.
لماذا تختار إنكولوي 825?
UNS N08825 يعتبر لإنتاج الحمض والتعامل معه, معدات العمليات الكيميائية, أنظمة التخليل, معالجة النفايات وواجبات خارجية مختارة.
| نقطة الاختيار | إنكولوي 825 | إنكونيل 625 |
|---|---|---|
| عائلة سبائك | Ni-Fe-Cr-Mo-Cu-Ti | Ni-Cr-Mo-Nb |
| التركيز النموذجي | خدمات حمضية وكيميائية مختارة | مياه البحر, كلوريد والبيئات المختلطة الشديدة |
| ملف تعريف القوة | معتدل, تعتمد على الخدمة | أعلى عموما |
| اختيار | استخدم بيانات التآكل للكيمياء الدقيقة | استخدم بيانات التآكل للكيمياء الدقيقة |
تطبيقات نموذجية
| صناعة | واجب التركيب النموذجي | لماذا تعتبر هذه المادة |
|---|---|---|
| المعالجة الكيميائية | تغيير الاتجاه في العملية وأنابيب المرافق | أنظمة إنتاج ومعالجة الأحماض |
| معالجة المعادن | اتصال المعدات حيث يلزم إجراء عملية مسح سلسة بزاوية 90 درجة | معدات التخليل واستعادة الأحماض |
| الأنظمة البيئية | توجيه خط ملحوم عالي التكامل مع هندسة قياسية ذات نصف قطر طويل | أجهزة غسل الغاز وأنابيب معالجة النفايات |
أمثلة التطبيق هي سياق الاختيار, ليست موافقة على التصميم. تأكيد كيمياء العملية, ضغط, درجة حرارة, إجراءات اللحام ورمز التحكم.
تصنيع, التفتيش والتوثيق
يتطلب تصنيع الكوع ذو نصف القطر الطويل التحكم في الزاوية, البعد من المركز إلى النهاية, نصف قطر خط الوسط, ترقق الجدار, الهندسة البيضاوية والشطبة. تحدد أوامر N08825 عادة مؤشر مديري المشتريات (PMI)., حالة العلاج الحل, فحص السطح وفئة البناء B366 المطبقة.
إمكانية تتبع رقم الحرارة ومؤشر مديري المشتريات (PMI) عند تحديده.
زاوية, المركز إلى النهاية, نصف القطر, ل, ترقق الجدار, فحص البيضاوية والشطبة.
حزب العمال, MT حيثما ينطبق ذلك, يوتا, RT أو طرف ثالث يشهد على النطاق المطلوب.
إم تي سي, سجلات المعالجة الحرارية والتفتيش المجمعة وفقًا لمتطلبات المشروع.
قائمة مراجعة طلب عرض الأسعار (RFQ).
- إكمال درجة المواد وUNS عند الاقتضاء
- ASME B16.9 طبعة أو رسم المشروع المعتمد
- يجري, أحجام المنفذ والفروع
- الجدول الزمني أو سمك الجدار الدقيق في كل نهاية
- البناء / الطبقة غير الملحومة أو الملحومة
- التفاصيل المائلة وأبعاد الأنابيب المطابقة
- كمية, الوجهة وتاريخ التسليم المطلوب
- EN 10204 3.1, مؤشر مديري المشتريات, متطلبات الأبعاد وتجربة الاقتراب من الموت
الأسئلة المتداولة
ما هو الانكولوي 825 90 درجة الكوع نصف قطرها طويل?
إنه عبارة عن كوع ملحوم بتناكبي بقطر 90 درجة، تم تصنيعه من ASTM B366/B366M, UNS N08825 سبائك النيكل والحديد والكروم. للمرفقين القياسيين بنصف قطر طويل 90 درجة, نصف قطر خط الوسط هو 1.5 أضعاف حجم الأنبوب الاسمي. مواصفات المواد المطلوبة تتحكم في الكيمياء, الخصائص الميكانيكية, المعالجة الحرارية والاختبار.
ما هو المعيار الذي ينطبق على هذا المناسب?
ASME B16.9 يغطي أبعاد الكوع ذات نصف القطر الطويل القياسية المصنوعة في المصنع والملحومة بعقب, التسامح, وضع العلامات والمتطلبات ذات الصلة. الأساس المادي هو ASTM B366/B366M, UNS N08825 سبائك النيكل والحديد والكروم. يجب أن يذكر في أمر الشراء الإصدار المطلوب, بناء, مقاس, الجدار والفحوصات التكميلية.
أين هو إنكولوي 825 مختارة عادة?
UNS N08825 يعتبر لإنتاج الحمض والتعامل معه, معدات العمليات الكيميائية, أنظمة التخليل, معالجة النفايات وواجبات خارجية مختارة. لا تزال ملاءمة المواد تعتمد على كيمياء السوائل, ضغط, درجة حرارة, تلفيق, بدل التآكل ورمز الأنابيب الحاكم.
يمكن توفير البناء ذو الجدران الثقيلة والملحومة?
نعم, تخضع لمراجعة التصنيع. توفير القطر الخارجي الدقيق, سمك الجدار أو الجدول الزمني, فئة البناء, التحضير النهائي, الكمية ومتطلبات تجربة الاقتراب من الموت حتى يمكن تأكيد الجدوى.
ما الذي يجب أن يتضمنه طلب عرض الأسعار؟?
اذكر درجة المادة كاملة, معيار الأبعاد أو الرسم المعتمد, أحجام التشغيل والفروع, الجدول الزمني أو الجدار الدقيق, البناء السلس أو الملحومة, التفاصيل المائلة, كمية, وجهة, نطاق التصديق والتفتيش.

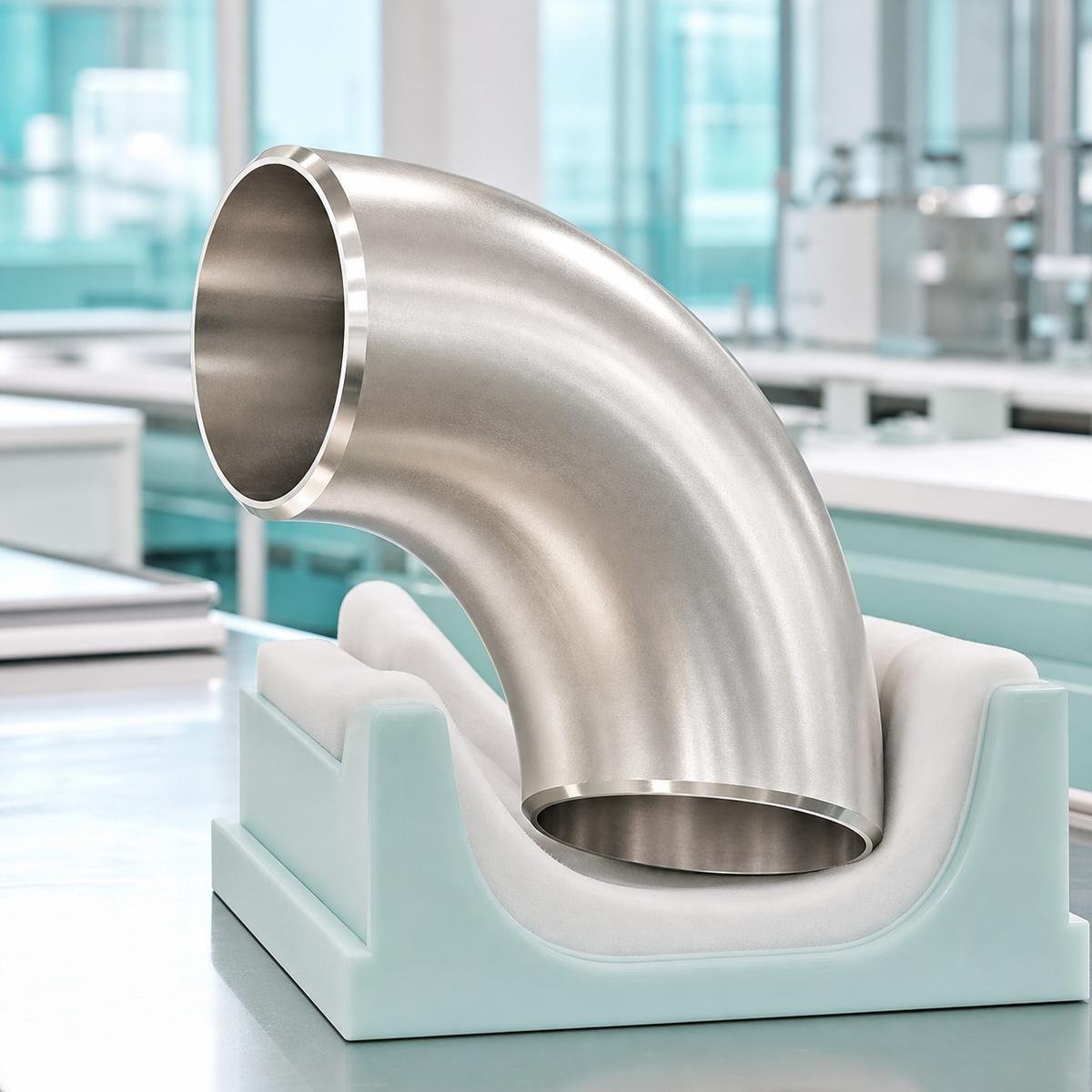

صورة المنتج تمثيلية. يختلف مظهر السطح حسب السبائك, طريق التصنيع والانتهاء.
طلب عرض أسعار فني
أرسل المادة, مزيج الحجم, حائط, كمية, الرسم أو القياسية, ومتطلبات التفتيش للمراجعة.
