خط التشغيل فارغ | ASME B16.48
هاستيلوي C276 نظارة للمكفوفين – UNS N10276
ASME B16.48 corrosion-resistant line blank in UNS N10276 for aggressive chemical isolation service. متوفر بأبعاد خاصة بالمشروع, التوثيق والتفتيش.
إجابة مباشرة

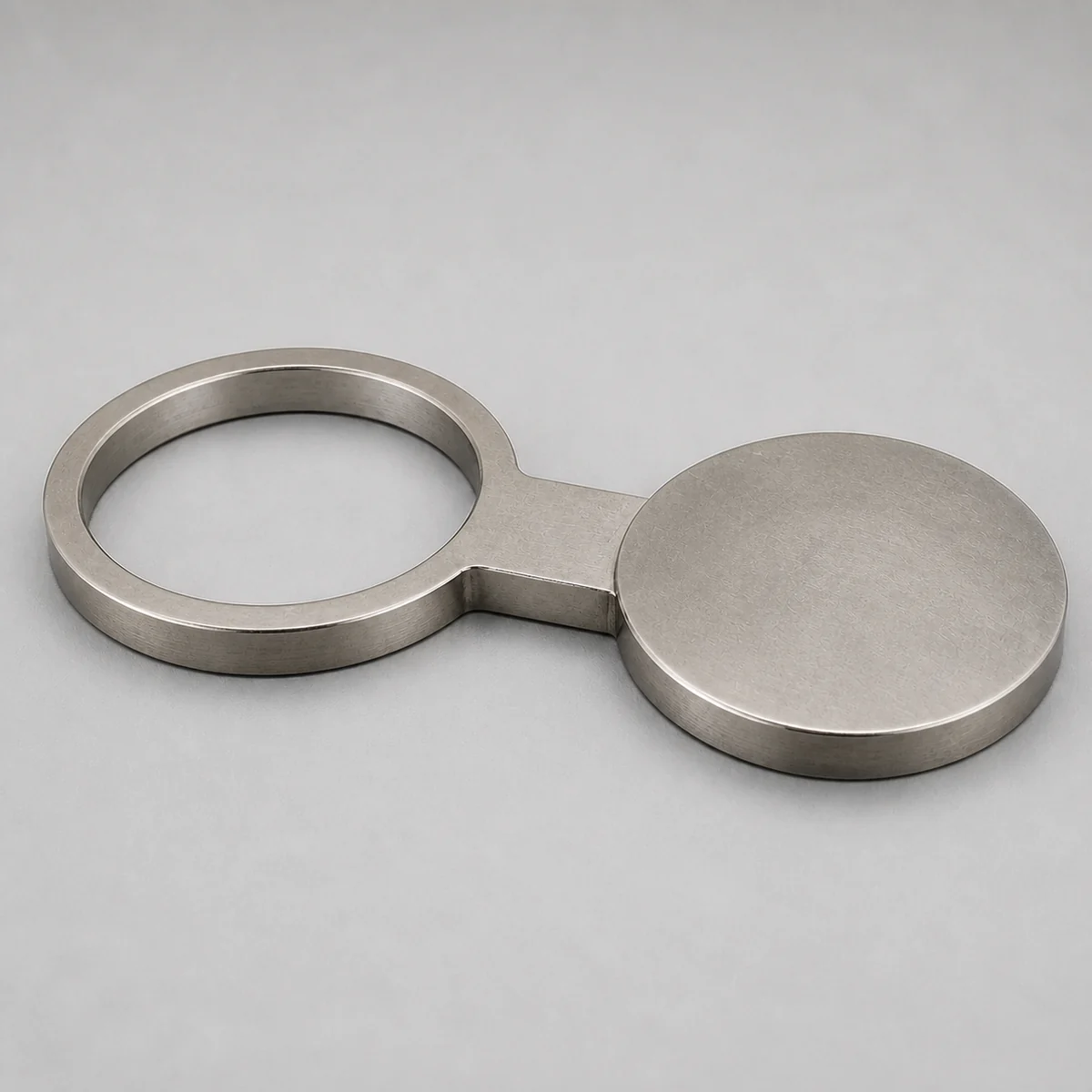

What is a Hastelloy C276 spectacle blind?
ستارة النظارات عبارة عن خط عزل إيجابي فارغ مثبت بين حواف الأنابيب المطابقة. نهايته الصلبة تمنع التدفق, بينما تعمل الحلقة المفتوحة على استعادة مسار التدفق بعد فتح الوصلة المسدودة وتدوير المكون. يمنح الموضع المرئي للمشغلين إشارة مباشرة إلى ما إذا كان الخط مفتوحًا أم معزولاً.
UNS N10276 عبارة عن سبيكة من النيكل والموليبدينوم والكروم تُعرف باسم Hastelloy C276. يتم تحديد الشفاه المزورة والمكونات المماثلة بشكل شائع ASTM B462; استخدام تجهيزات اللحام بعقب المطاوع ASTM B366.
يحافظ الشكل 8 على الستارة والفاصل معًا, تقليل خطر فقدان فاصل منفصل أثناء الصيانة. سماكة, القطر الخارجي, تتحمل, هندسة الجسر, يجب أن تتطابق أسطح الختم ووضع العلامات مع الطلب ASME B16.48 الطبقة والشفة المشتركة. يظل مصمم الأنابيب مسؤولاً عن فلسفة العزل, اختيار طوقا, انشقاق, إجراءات التشغيل والامتثال للقانون.
المواصفات الفنية
| منتج | مشهد أعمى |
|---|---|
| مواصفات المواد | ASTM B462, UNS N10276 |
| تسمية الولايات المتحدة | UNS N10276 |
| معيار الأبعاد | ASME B16.48 |
| نطاق الحجم | مصادر القدرة النووية 1/2 من خلال مصادر القدرة النووية 24 ضمن حدود فئة الضغط ASME B16.48 |
| تصنيف / جدول | فئات ASME 150, 300, 600, 900, 1500 و 2500, تخضع لحدود الحجم والمواد |
| إعدادات | قطعة واحدة من الشكل 8 خط فارغ مع طرف أعمى صلب ونهاية فاصل مفتوحة |
| التوثيق | EN 10204 3.1 إم تي سي, إمكانية تتبع رقم الحرارة, تقرير الأبعاد ومؤشر مديري المشتريات (PMI) عند الطلب |
| التفتيش الاختياري | مؤشر مديري المشتريات, حزب العمال, UT عند الاقتضاء, اختبار التآكل والتفتيش من طرف ثالث عند تحديد ذلك |
الأبعاد النهائية, التقييمات, الاختبارات ومعايير القبول تتبع أمر الشراء, الرسم المعتمد, الكود المطبق والإصدار القياسي المحدد.
لماذا تحديد Hastelloy C276?
تم اختيار N10276 لمقاومة العديد من البيئات الكيميائية العدوانية, بما في ذلك وسائل الاختزال والأكسدة المختارة. يدعم محتواه العالي من الموليبدينوم مقاومة التآكل الموضعي, بينما يساهم الكروم في ظروف الأكسدة.
تصنيع نظيف, تعتبر الممارسة الحرارية الخاضعة للرقابة واختيار الحشو المتوافق أمرًا مهمًا. يجب تجنب تلوث الحديد وسوء إعداد السطح للمعدات الحرجة للتآكل.
تطبيقات نموذجية
هذه أمثلة للاختيار, ليست مطالبات الملاءمة العالمية. التحقق من التآكل, درجة حرارة, ضغط, متطلبات التصنيع والتعليمات البرمجية للخدمة الفعلية.
توجيه الطلب والمواصفات
تحديد مسار المواد, مصادر القدرة النووية, فئة الضغط, تواجه شفة التزاوج, تشطيب السطح ونوع الخط الفارغ المطلوب. لا تطلب بالحجم الاسمي وحده: فئة 150 مشهد أعمى وفئة 600 تختلف ستائر النظارات ماديًا في السماكة والأبعاد الخارجية.
تحديد شكل المنتج, المعالجة الحرارية, مؤشر مديري المشتريات, حزب العمال, اختبار التآكل وأي ضوابط للتلوث بالحديد المنخفض يتطلبها المشروع.
حدود الاختيار الهندسي
درجة المادة, يعد الحجم الاسمي وفئة الضغط من مدخلات الشراء الضرورية, لكنها لا تثبت الملاءمة من تلقاء نفسها. يجب على مهندس الأنابيب المسؤول التحقق من كود التصميم, الضغط التصميمي ودرجة الحرارة, بدل التآكل, أبعاد الأنابيب المتصلة, مواجهة شفة, نظام طوقا, انشقاق, إجراءات اللحام وخطة الفحص كمواصفات واحدة منسقة. كيمياء الخدمة, تركيز, الملوثات, سرعة, يمكن أن تؤدي ظروف إيقاف التشغيل ووسائط التنظيف إلى تغيير أداء التآكل. اطلب تأكيدًا كتابيًا مقابل ورقة بيانات المشروع والرسم المعتمد قبل التصنيع, خصوصا حيث الخدمة الحامضة, التعرض لمياه البحر, التحميل الدوري, فارغ, تنطبق الخدمة القاتلة أو التفتيش التنظيمي.
تصنيع, التفتيش والتتبع
يركز التفتيش على الهوية المادية, سماكة, تتحمل, الملف الشخصي الخارجي, أبعاد الجسر, التسطيح, ختم الوجه ووضع العلامات الدائمة. مؤشر مديري المشتريات, يمكن إضافة تقارير الأبعاد وفحص اختراق السائل عند ذكر ذلك في أمر الشراء.
تتحقق مراجعة الشهادة ومؤشر مديري المشتريات (PMI) من هوية السبائك; يساعد PT على فحص الأسطح المُشكَّلة للحصول على المؤشرات ذات الصلة قبل الإصدار.
المعايير الرسمية والمراجع الهندسية
استخدم الإصدارات الحالية المعتمدة من المشروع. تساعد صفحات النطاق الرسمية التالية فرق المشتريات على فصل متطلبات الأبعاد عن متطلبات المواد.
منتجات النظارات العمياء ذات الصلة
قائمة مراجعة طلب عرض الأسعار (RFQ).
- نوع الخط الفارغ
- NPS وفئة الضغط
- شفة التزاوج القياسية وتواجه
- درجة المادة ورقم UNS
- السماكة أو الرسم المطلوب
- تشطيب السطح وتفاصيل الحشية
- الكمية ووضع العلامات
- إم تي سي, مؤشر مديري المشتريات (PMI) ومتطلبات التفتيش
الأسئلة المتداولة
ما هو الفرق بين أعمى النظارات وأعمى مجداف?
تجمع الستارة المرئية بين الستارة والفاصل في مكون واحد على شكل 8. تعتبر ستارة المجداف وفاصل المجداف مكونين منفصلين. يجب أن يتطابق النموذج المحدد مع إجراءات التشغيل والصيانة.
هو مشهد أعمى نفس شفة عمياء?
لا. يتم تثبيت ستارة النظارات بين شفتي التزاوج ويمكن تدويرها بين الوضعين المفتوح والمغلق. تنهي الحافة العمياء الاتصال ذو الحواف.
ما هو المعيار الذي يتحكم في أبعاد النظارات العمياء؟?
ASME B16.48 يتم تحديده بشكل شائع لفراغات الخطوط التشغيلية المستخدمة بين ASME B16.5 الشفاه. الطبعة المطلوبة, مقاس, يجب ذكر الطبقة والمواجهة.
ما هو رقم UNS لـ Hastelloy C276?
تعيين UNS هو N10276.
ما هي مواصفات ASTM التي تغطي مكونات C276?
ASTM B462 يغطي عادة الشفاه والتجهيزات المزورة, بينما ASTM B366 يغطي تجهيزات اللحام المطاوع المصنوعة في المصنع. مطابقة المواصفات مع نموذج المنتج.
طلب عرض أسعار فني
أرسل درجة المادة, معيار, مقاس, تصنيف أو الجدول الزمني, متطلبات الكمية والتفتيش. SASA FLANGE سوف نقوم بمراجعة المواصفات الكاملة قبل الاقتباس.
