Beschreibung
Rückverfolgbare Stumpfschweißverbindung aus Legierung
ASTM B366 Monel 400 Konzentrisches Reduzierstück
Ein beschaffungsfertiges konzentrisches Stumpfschweißreduzierstück ASTM B366/B366M, UNS N04400 Nickel-Kupfer-Legierung, für die Schifffahrt geliefert, Meerwasser, Alkali- und ausgewählte Flusssäureversorgung mit projektdefinierten Abmessungen, Wand, Bau und Inspektion.
Was ist ein Monel? 400 konzentrisches Reduzierstück?
Ein konzentrisches Reduzierstück sorgt für einen symmetrischen Wechsel zwischen zwei Rohrdurchmessern. Es wird häufig in vertikalen Linien verwendet, Pumpenaustrag, Prozessköpfe und Dienste, bei denen die Beibehaltung einer gemeinsamen Mittellinie angemessen ist.
Monel 400 ist die häufig gesuchte Handelsnamenbeschreibung für UNS N04400. Es wird für Meerwasser in Betracht gezogen, Marine-Versorgungsunternehmen, Ätzalkali und ausgewählte Flusssäureanwendungen, abhängig von der genauen Flüssigkeitschemie und den genauen Betriebsbedingungen.
Technische Spezifikation
| Produkttyp | Konzentrisches Stumpfschweißreduzierstück |
|---|---|
| Material | ASTM B366/B366M, UNS N04400 Nickel-Kupfer-Legierung |
| Materialfamilie | Nickel-Kupfer-Legierung |
| Dimensionsbasis | ASME B16.9 oder genehmigte Projektzeichnung |
| Konfiguration | Konzentrischer Übergang; größere und kleinere enden auf einer gemeinsamen Mittellinie |
| Nenngröße | Standard-ASME-Kombinationen und kundenspezifische Large-/Small-End-Kombinationen unterliegen einer Überprüfung |
| Wandstärke | Standardpläne, Schwere Wände und projektspezifische Wände unterliegen einer Fertigungsprüfung |
| Konstruktion | Je nach Bedarf nahtlos oder geschweißt, geordnet und erlaubt durch die Materialklasse |
| Vorbereitung beenden | An die Anschlussrohrwandung und geprüfte Schweißdetails angepasste Schweißnahtfase |
| Wärmebehandlung | Endgültiger Zustand und ggf. erforderliche Wärmebehandlung ASTM B366 und die geordnete Klasse |
| Dokumentation | EN 10204 3.1 MTC, Rückverfolgbarkeit der Wärme, PMI, Abmessungen und zusätzliche NDE wie bestellt |
Verfügbare Größen- und Wandkombinationen hängen von der Legierung ab, Formungsroute, Konstruktion und Menge. Bestätigen Sie den genauen Außendurchmesser und die Wand des Rohrs in der Angebotsanfrage.
Normen und technische Referenzen
Maßstandard
ASME B16.9 deckt standardmäßige werkseitig hergestellte Stumpfschweißreduziererabmessungen ab, Toleranzen, Kennzeichnung und damit verbundene Anforderungen.
Materialspezifikation
ASTM B366/B366M deckt werkseitig hergestellte Druckrohrformstücke aus Nickel und Nickellegierungen ab.
Warum Monel wählen? 400?
UNS N04400 wird für den Umgang mit Meerwasser in Betracht gezogen, Schiffsausrüstung, Salzproduktion, Laugensysteme und ausgewählte Flusssäure-Prozessausrüstung.
| Auswahlpunkt | Monel 400 | Inconel 625 |
|---|---|---|
| Legierungsfamilie | Ni-Cu | Ni-Cr-Mo-Nb |
| Typischer Fokus | Marine, Alkali und ausgewählte HF-Dienste | Chlorid, Meerwasser und schwerer gemischter Betrieb |
| Oxidierende Medien | Erfordert eine sorgfältige Zustandsprüfung | Breitere Beständigkeit in vielen oxidierenden Umgebungen |
| Auswahl | Überprüfen Sie das genaue Medium und die Belüftung | Überprüfen Sie das genaue Medium und die Temperatur |
Typische Anwendungen
| Industrie | Typische Montageaufgabe | Warum dieses Material berücksichtigt wird |
|---|---|---|
| Meerestechnik | Durchmesserübergang in vertikalen oder mittig ausgerichteten Prozessleitungen | Meerwasser- und Salzhandhabungssysteme |
| Chemische Verarbeitung | Geräte- und Sammelrohrverbindung zwischen verschiedenen Rohrgrößen | Ausgewählte Alkali- und Flusssäuresysteme |
| Industrielle Versorgungsunternehmen | Reduzierung der Schweißgröße, wenn ein kompakter Übergang erforderlich ist | Dienstleistungen für Sole und korrosives Wasser |
Anwendungsbeispiele sind Auswahlkontext, keine Designgenehmigung. Bestätigen Sie die Prozesschemie, Druck, Temperatur, Schweißverfahren und geltende Vorschriften.
Herstellung, Inspektion und Dokumentation
Die Herstellung von Reduzierstücken erfordert die Kontrolle der Enddurchmesser, Gesamtlänge, Wandübergang, Ovalität, Konzentrizität und Fasengeometrie. N04400-Bestellungen geben üblicherweise PMI an, Oberflächenreinheit, Maßprüfung und die entsprechende Bauklasse B366.
Rückverfolgbarkeit der Schmelzzahl und des PMI, sofern angegeben.
Großer/kleiner Außendurchmesser, Wand, Länge, Konzentrizität, Ovalität und Fase geprüft.
PT, Gegebenenfalls MT, UT, RT oder Dritte bezeugen den bestellten Umfang.
MTC, Wärmebehandlungs- und Inspektionsprotokolle, die entsprechend den Projektanforderungen zusammengestellt werden.
RFQ-Checkliste
- Vollständiger Materialgrad und ggf. UNS
- ASME B16.9 Ausgabe oder genehmigte Projektzeichnung
- Laufen, Auslass- und Abzweiggrößen
- Planen oder genaue Wandstärken an jedem Ende
- Nahtlose oder geschweißte Konstruktion/Klasse
- Abschrägungsdetails und passende Rohrabmessungen
- Menge, Bestimmungsort und gewünschtes Lieferdatum
- EN 10204 3.1, PMI, Maß- und NDE-Anforderungen
Häufig gestellte Fragen
Was ist ein Monel? 400 konzentrisches Reduzierstück?
Es handelt sich um ein konzentrisches Stumpfschweißreduzierstück, das aus hergestellt wird ASTM B366/B366M, UNS N04400 Nickel-Kupfer-Legierung. Seine großen und kleinen Enden teilen sich eine Mittellinie, einen symmetrischen Übergang erzeugen. Die geordnete Materialspezifikation steuert die Chemie, mechanische Eigenschaften, Wärmebehandlung und Prüfung.
Welche Norm gilt für diese Armatur??
ASME B16.9 deckt standardmäßige werkseitig hergestellte Stumpfschweißreduziererabmessungen ab, Toleranzen, Kennzeichnung und damit verbundene Anforderungen. Die materielle Basis ist ASTM B366/B366M, UNS N04400 Nickel-Kupfer-Legierung. In der Bestellung ist die gewünschte Auflage anzugeben, Konstruktion, Größe, Wand- und Ergänzungsprüfungen.
Wo ist Monel 400 typischerweise ausgewählt?
UNS N04400 wird für den Umgang mit Meerwasser in Betracht gezogen, Schiffsausrüstung, Salzproduktion, Laugensysteme und ausgewählte Flusssäure-Prozessausrüstung. Die Materialeignung hängt immer noch von der Flüssigkeitschemie ab, Druck, Temperatur, Herstellung, Korrosionszuschlag und die geltenden Rohrleitungsvorschriften.
Es können dickwandige und geschweißte Konstruktionen geliefert werden?
Ja, unterliegt einer Fertigungsprüfung. Geben Sie den genauen Außendurchmesser an, Wandstärke oder Zeitplan, Bauklasse, Ende der Vorbereitung, Menge und NDE-Anforderungen, damit die Machbarkeit bestätigt werden kann.
Was sollte eine Ausschreibung beinhalten??
Geben Sie die vollständige Materialqualität an, Maßnorm oder genehmigte Zeichnung, Lauf- und Zweiggrößen, Zeitplan oder genaue Wand, nahtlose oder geschweißte Konstruktion, Abschrägungsdetail, Menge, Ziel, Zertifizierungs- und Prüfumfang.

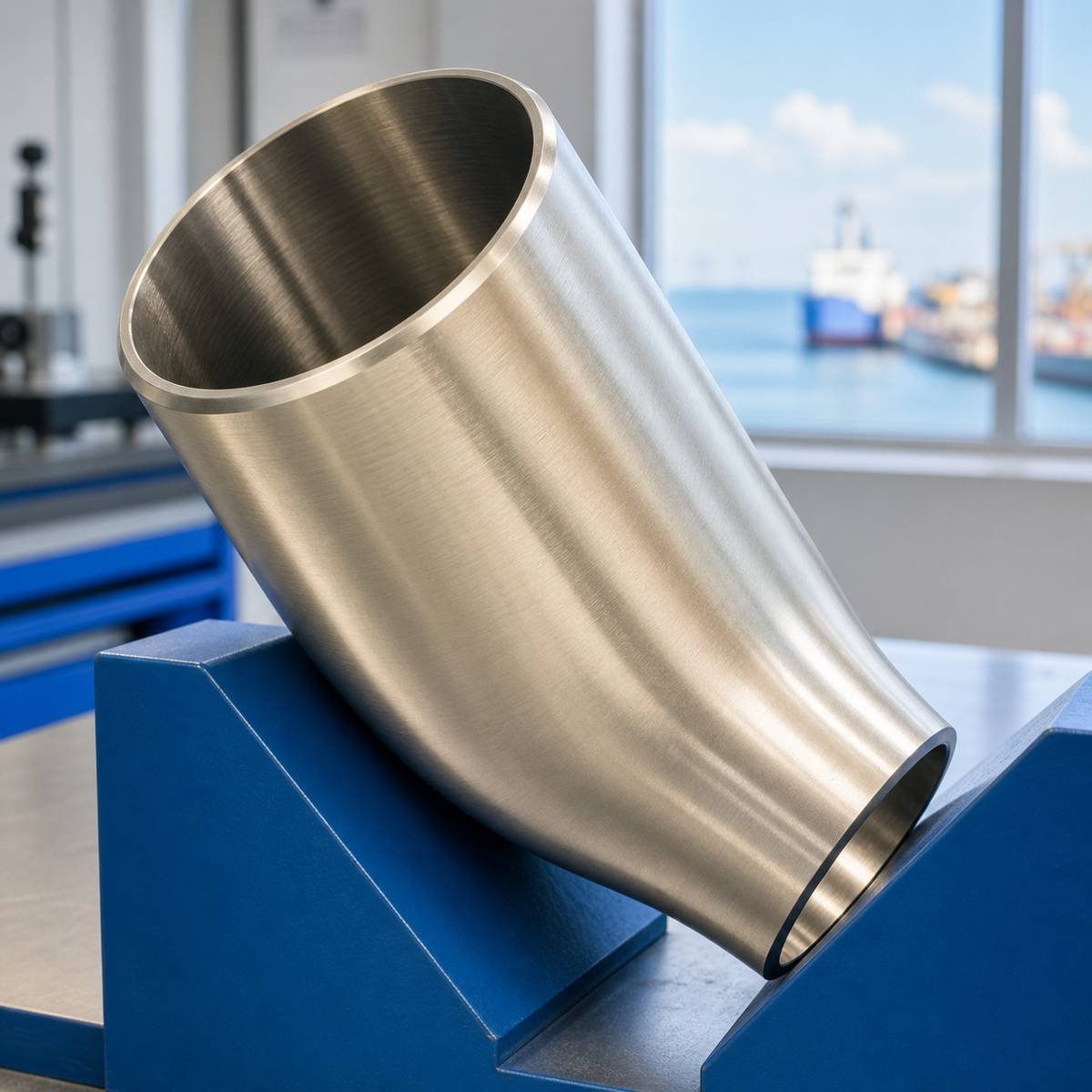

Das Produktbild ist repräsentativ. Das Aussehen der Oberfläche variiert je nach Legierung, Herstellungsweg und -ende.
Fordern Sie ein technisches Angebot an
Senden Sie das Material, Größenkombination, Wand, Menge, Zeichnung oder Norm, und Inspektionsanforderungen zur Überprüfung.
