Descripción
respuesta rapida

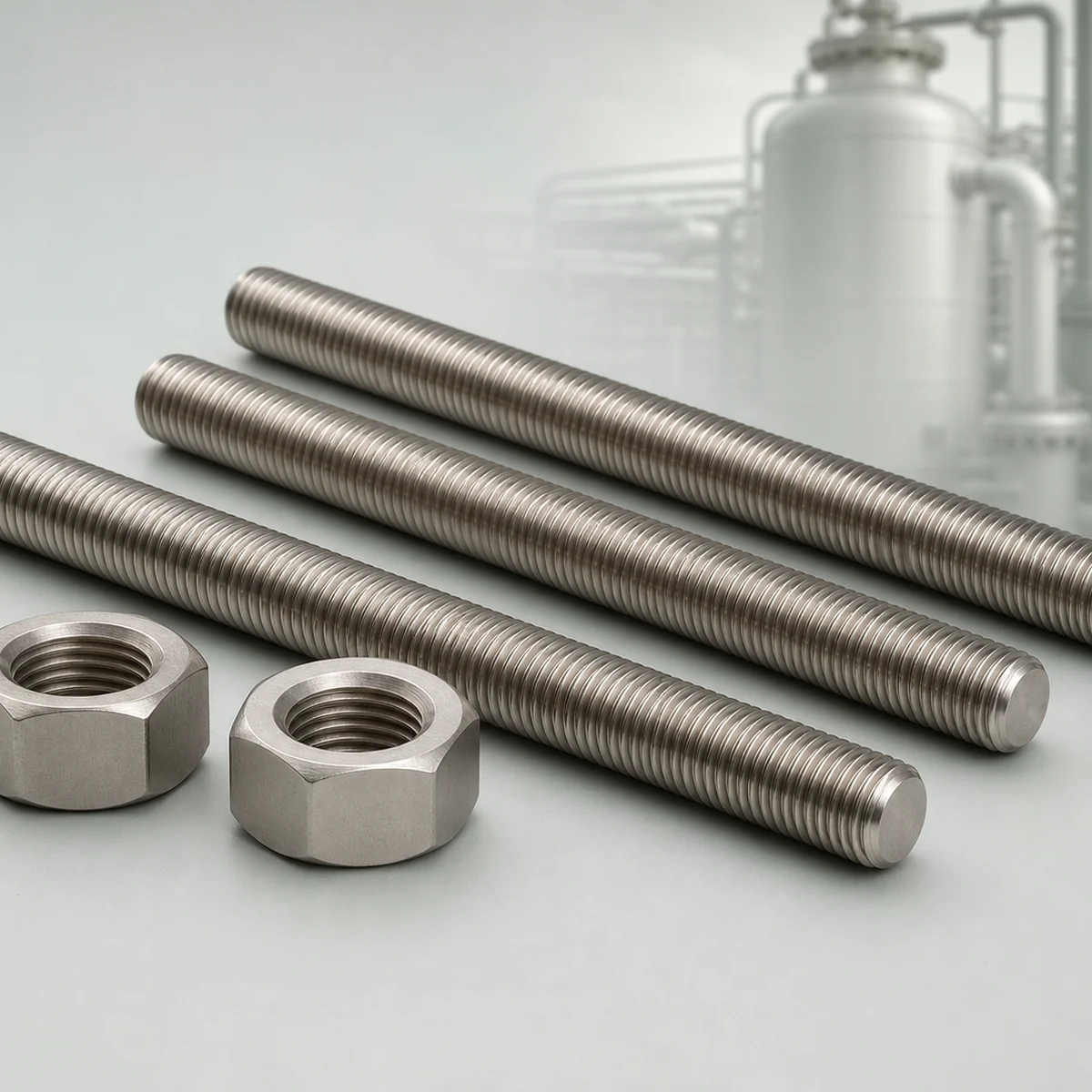

Aleación 20 stud bolts use UNS N08020, a nickel-rich iron-base alloy developed for sulfuric acid and related chemical-processing environments. Copper and molybdenum support resistance in selected acid conditions, while chromium supports oxidizing resistance. Actual concentration, temperature and contaminants must be reviewed.
Especificaciones del producto
| Designación de materiales | Nickel-iron-chromium-molybdenum-copper Alloy 20; UNS N08020; W.Nr.. 2.4660 |
|---|---|
| Material / referencia de barra | ASTM B473 nickel alloy bar and wire in the ordered condition |
| Referencia de sujetadores terminados | ASTM F468 where the alloy/condition is covered, or the project chemical-service fastener specification |
| Configuración de montante | Pernos prisioneros completamente roscados; Detalles de doble extremo personalizados según dibujo aprobado. |
| hilos en pulgadas | UNC, UNF y 8UN para ASME B1.1 como se especifica |
| Metric threads | Coarse or fine metric threads to ASME B1.13METRO / ISO requirements as specified |
| Dimensiones | Diameter and length to flange bolting schedule, ASME B18.31.2 reference or approved drawing |
| nueces a juego | Compatible heavy hex or project-design nuts supplied after material and property review |
| Documentación | EN 10204 3.1 MTC, heat traceability and dimensional report; PMI/NDT/testing optional |
¿Por qué especificar aleación? 20 pernos prisioneros?
Aleación 20 often bridges the gap between conventional stainless steel and more highly nickel-rich alloys for sulfuric acid equipment. It can be economical when the environment matches its corrosion profile, but should not be treated as a generic substitute for C-276, 825 o 625.
Corrosion resistance and material limits
The grade is used in sulfuric acid and a range of chemical and process environments. Performance changes with concentration, temperatura, aireación, halides and metal-ion contamination. The crevice under a nut or washer can be more severe than an open coupon exposure.
nota de ingeniería: La selección de materiales debe basarse en el entorno completo del proceso y en el código de diseño que lo rige.. La información de la página del producto no es un diseño permitido ni una garantía de vida útil..
Control de temperatura y propiedades mecánicas.
Temperature suitability must be based on corrosion data and code mechanical allowables for the exact condition. Aleación 20 is a corrosion-resistant process alloy, not a creep-strength high-temperature bolting grade.
Aplicaciones típicas
- Sulfuric acid production and transfer equipment
- Reactores químicos, mixers and process piping
- Pharmaceutical and food-process equipment
- Decapado, plating and metal-finishing systems
- Explosives, synthetic rubber and plastics processing
Estándares, roscas y montaje de bridas
La especificación del material controla la química de la aleación., forma del producto, Tratamiento térmico y pruebas mecánicas.. La especificación del sujetador terminado controla la fabricación y aceptación de los pernos.. El estándar de brida o el programa de empernado controla el diámetro., hilo y longitud. Estos documentos realizan diferentes trabajos y todos deben identificarse en la revisión del pedido..
Los hilos cortados y los hilos enrollados pueden producir diferentes dimensiones., características de tensión superficial y residual. Indique el método de fabricación requerido cuando sea un requisito de diseño.. Ajuste de rosca, chaflanes finales, El encaje de la tuerca y el margen de rosca expuesto deben coincidir con el procedimiento de montaje..
nueces a juego, control de lubricación y excoriación
Los pernos de alta aleación deben comprarse como parte de un sistema de pernos diseñado. El material de la tuerca y la resistencia a prueba deben soportar las propiedades especificadas del perno sin crear un par de corrosión inaceptable.. Hilos limpios, El acabado superficial controlado y un lubricante aprobado reducen la fricción y la dispersión del torque..
Los valores de torque no son universales. Coeficiente de fricción, recubrimiento o lubricante, condición de la tuerca, La secuencia de ajuste y la política de reutilización afectan la precarga lograda.. Utilice un procedimiento de tensión de torsión o de tensión hidráulica aprobado por el proyecto..
Fabricación, inspección y documentación
La producción puede incluir la verificación del material., aserradura, preparación final, mecanizado de roscas o laminado, limpieza, Inspección dimensional e identificación permanente.. Los números de calor siguen siendo rastreables a lo largo de la fabricación.. Los controles adicionales pueden incluir PMI, dureza, pruebas de tracción, pruebas de impacto, examen de microestructura, prueba de corrosión, Pruebas ultrasónicas o pruebas de tintes penetrantes cuando se especifique..
Los documentos de inspección deben identificar el grado UNS solicitado., especificación y condición del material, no solo un nombre comercial. Inspección de terceros, EN 10204 3.2 La certificación y los puntos de retención del cliente se pueden incorporar antes de la producción cuando se acuerde..
Qué incluir en su RFQ
Especificar ASTM B473 condición, process chemistry and design temperature, finished-fastener standard, hilo, nueces, PMI, intergranular/corrosion tests if required, surface cleanliness and certification.
- Designación UNS exacta y especificación/edición del material que rige
- Fijación acabada y estándar dimensional.
- Diámetro, serie de hilos, paso y longitud total
- Condición del material requerida y propiedades mecánicas.
- Material de tuerca y arandela, dimensiones y cantidad
- Temperatura de diseño, Entorno de proceso y estándar de servicio especial.
- Pruebas, inspección, trazabilidad y tipo de certificado
- Lubricación, revestimiento, calificación, requisitos de embalaje y entrega
Referencia material autorizada
Revisar Special Metals INCOLOY alloy 020 / UNS N08020 data junto con las ediciones ASTM/ASME/ISO requeridas contractualmente. La literatura del fabricante respalda la selección de materiales.; la orden de compra y el código que rige el suministro de control.
Materiales de pernos relacionados
Preguntas frecuentes
Why is Alloy 20 used for sulfuric acid equipment?
su níquel, cromo, molybdenum and copper balance provides useful resistance in many sulfuric acid conditions, subject to concentration, temperature and contamination.
es aleación 20 the same as 20Cb-3?
20Cb-3 is a commonly used trade designation associated with UNS N08020. Procurement should rely on the UNS number and governing material specification.
Puede aleación 20 reemplazar Hastelloy C276?
No automáticamente. Their chemistry, corrosion range, strength and cost differ. Select using actual process data and engineering approval.
Can full traceability be supplied?
Sí. Trazabilidad del número de calor, EN 10204 3.1 certificados, dimensiones, PMI and agreed supplementary testing can be included.
Los nombres comerciales se utilizan para la identificación de materiales.. INCONEL®, INCOLOY® y MONEL® son marcas comerciales de Special Metals Corporation; HASTELLOY® es una marca comercial de Haynes Internacional, Cª. SASA FLANGE suministra productos según las especificaciones indicadas en el pedido aceptado.
