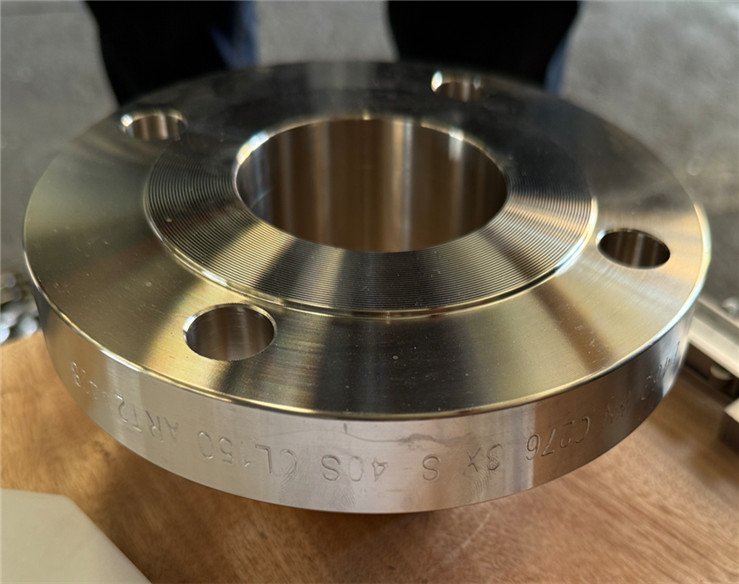

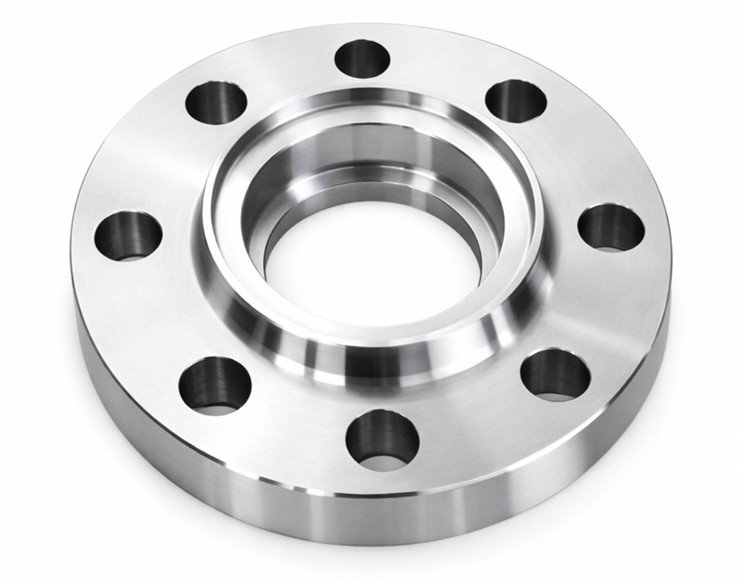

Hastelloy socket weld flange is a forged flange with a recessed socket that accepts pipe insertion before fillet welding, providing accurate pipe alignment and strong joint integrity in small-diameter, 高圧配管. It is preferred for corrosive and high-purity service where nickel-based alloy performance is needed, especially in chemical plants, オフショアシステム, スクラバー, chlorination units and power process lines.
SASA FLANGE supplies Hastelloy socket weld flanges in international standards and customized dimensions for demanding projects. 各注文は化学分析でサポート可能, 機械的試験, 寸法検査, PMIの検証, visual inspection and EN 10204 3.1 認証. Full heat number traceability is maintained from raw material to finished flange to support global EPC, OEM and maintenance requirements.
- ✓製品名: Hastelloy Socket Weld Flange
- ✓材質グレード: ASTM B564 N10276, N06022, N06200
- ✓製品タイプ: Forged Socket Weld Flange
- ✓主な特長: 優れた耐孔食性, 隙間腐食, 酸化および還元媒体
- ✓アプリケーション: 化学処理, オフショア, 発電, 排煙脱硫, marine and water treatment systems
製品パラメータ
| 製品名 | Hastelloy Socket Weld Flange |
| 材質グレード | ASTM B564 N10276 (C276), N06022 (C22), N06200 (C2000), N10665 (B2) リクエストに応じて |
| 材質の種類 | Nickel-based corrosion resistant alloy |
| 製品形態 | Forged and CNC machined socket weld flange |
| サイズ範囲 | DN15 – DN150 (1/2 インチ – 6 インチ), common standard production up to 4 インチ |
| 圧力クラス | クラス 150 – 2500 / PN10 – PN100 |
| シール面 | RF, FF, RTJ on request for selected pressure classes |
| 表面処理 | ナチュラルマシン加工, 漬け物, 不動態化された, 保護オイルコーティング |
| 標準 | ASME B16.5, EN 1092-1, DIN, JIS B2220, ギガバイト/トン 9119 または顧客の仕様 |
| 検査 | 化学分析, 機械的試験, PMIテスト, 寸法検査, 目視検査, Hydrostatic when specified |
| 証明書 | EN 10204 3.1 材料証明書が利用可能 |
| 加工サービス | 切断, CNC加工, カスタムドリリング, カスタムサイズ加工 |
化学組成
Typical chemical composition below is for reference for a common Hastelloy grade used in socket weld flanges. Final chemistry depends on the specified alloy, applicable ASTM material standard and certified mill test certificate. SASA FLANGE verifies incoming material by document review and PMI to ensure compliance with order requirements.
| 要素 | C | そして | ん | P | S | Cr | で | モー | 他の |
|---|---|---|---|---|---|---|---|---|---|
| Hastelloy C276 Content % | 0.01 最大 | 0.08 最大 | 1.00 最大 | 0.04 最大 | 0.03 最大 | 14.5-16.5 | バランス | 15.0-17.0 | 鉄 4.0-7.0, W 3.0-4.5, コ 2.5 最大, V 0.35 最大 |
機械的性質
Mechanical properties shown are typical room-temperature values for common Hastelloy forged material grades used for flange manufacturing. Actual values may vary with alloy type, 熱処理条件, forging reduction ratio and section thickness. Certified test results are supplied according to the applicable material specification and EN 10204 3.1 ドキュメント.
| 学年 | 抗張力 | 降伏強さ | 伸長 | 硬度 | 密度 |
|---|---|---|---|---|---|
| ハステロイ C276 / N10276 | 690 MPa以上 | 283 MPa以上 | 40% 分 | 100 最大心拍数 | 8.89 g/cm3 |
| ハステロイC22 / N06022 | 690 MPa以上 | 310 MPa以上 | 45% 分 | 100 最大心拍数 | 8.69 g/cm3 |
共通サイズ表
| サイズ範囲 | 圧力クラス | シール面 | 材料 | 可用性 |
|---|---|---|---|---|
| DN15 – DN50 | クラス 150 – 600 | RF | ハステロイ C276 / C22 | ストック / 生産 |
| DN65 – DN100 | クラス 150 – 1500 | RF / RTJ | ハステロイ C276 / C22 | 生産 |
| DN125 – DN150 | クラス 300 – 2500 | RF / RTJ | ハステロイ C276 / C2000 | 生産 |
| Special up to DN150 | クラス 150 – 900 | RF | ハステロイB2 / special alloy | オーダーメイド |
各種仕様比較
| タイプ | 説明 | 一般的な使用方法 |
|---|---|---|
| ソケット溶接フランジ | Flange with recessed socket bore for pipe insertion and fillet welding | Small-bore high-pressure corrosive service |
| スリップオンフランジ | Pipe passes through flange bore and is welded inside and outside | Low to medium pressure utility and process lines |
| 溶接ネックフランジ | Long tapered hub butt-welded to pipe for stress transition | Critical high-pressure and high-temperature systems |
| ねじ付きフランジ | Internal threaded connection without welding | Small-bore non-weld or maintenance applications |
同等の規格と国際名
Socket weld flange dimensions are generally supplied according to piping flange standards, while Hastelloy alloy designation follows ASTM or UNS material grades. Equivalent naming may differ by region, but UNS numbers such as N10276 and N06022 are widely accepted for international projects. SASA FLANGE can match drawing, pressure rating and material callout requirements for export orders.
| 標準 / 地域 | 標準コード | 代表的なグレード / 同等 |
|---|---|---|
| アメリカ合衆国 | ASME B16.5 | ASTM B564 UNS N10276, N06022, N06200 |
| ヨーロッパ | EN 1092-1 | Nickel alloy flange to EN dimensions with UNS N10276 / N06022 material |
| ドイツ | DIN 2565 / DIN 2566 | DIN pattern socket weld type by drawing with Hastelloy C276 equivalent UNS N10276 |
| 日本 | JIS B2220 | JIS flange drilling with Hastelloy C276 / C22 material |
| 中国 | ギガバイト/トン 9119 | GB フランジ寸法 UNS N10276 / N06022 nickel alloy |
生産工程の流れ
Manufacturing control is critical for nickel alloy socket weld flanges because corrosion resistance and dimensional precision must both be maintained. SASA FLANGE applies traceable process control from raw material verification through forging, 機械加工, inspection and export packing.
- 1. 原材料の選択
- 2. 鍛造 / 切断
- 3. 熱処理
- 4. 荒加工
- 5. 仕上げ加工
- 6. 掘削
- 7. 表面処理
- 8. 検査
- 9. マーキング
- 10. パッキング
- 11. 配達
| プロセスステップ | 説明 | 品質管理ポイント |
|---|---|---|
| 原材料 | Select certified nickel alloy billets or forged blanks | Material certificate, PMI verification and traceability |
| 鍛造 | Hot forge or machine from qualified forged stock to required profile | Forging temperature, reduction ratio and grain flow control |
| 熱処理 | Solution annealing or required condition per alloy specification | Temperature uniformity and holding time records |
| 機械加工 | Machine socket bore, シール面, ハブ, bore and bolt holes | 寸法精度, concentricity and surface finish |
| 検査 | 出荷前の最終検査 | 寸法, 表面状態, PMI, marking and document review |
製品検査
1. 化学成分検査
Chemical composition is checked against the specified Hastelloy grade by reviewing the mill certificate and, when required, conducting laboratory verification. This ensures major alloying elements such as nickel, chromium and molybdenum are within specification so the flange can deliver the intended resistance to oxidizing, reducing and chloride-containing media.
2. 機械的特性試験
Mechanical testing verifies that forged material meets the minimum tensile strength, 降伏強さ, elongation and hardness requirements of the ordered alloy standard. These tests confirm that the flange has suitable strength and ductility for pressure piping service, especially in small-bore corrosive systems where weld integrity and dimensional stability are important.
3. 寸法検査
Each flange is inspected for outside diameter, 厚さ, ハブの寸法, socket depth, ボアサイズ, ボルトサークル, bolt hole accuracy and facing profile. Sealing face finish and visual condition are also checked to ensure proper gasket seating and trouble-free installation according to ASME, EN, DIN, JIS, GB or approved customer drawings.
4. PMI試験と静水圧試験
Positive Material Identification is performed to confirm the nickel alloy grade before shipment and to avoid material mix-up in critical projects. Hydrostatic testing can be arranged when required by project specification or assembly condition. SASA FLANGE 用品 EN 10204 3.1 証明書, inspection records and full heat number traceability for each batch.
製品の梱包
- ✓木製ケース包装: 高圧・大口径製品に最適
- ✓シュリンクラップによるパレット梱包: バッチ出荷や標準サイズに適しています
- ✓防錆油塗装 + 耐水紙: 海上貨物の保護に使用されます
- ✓個別のビニール袋 + カートン: 小型継手やねじ製品に使用されます。
- ✓クリアマーキング: 学年, サイズ, 圧力クラス, ヒート番号とPO番号
アプリケーション
Hastelloy socket weld flanges are selected for compact piping systems handling aggressive chemicals, chloride media, acidic streams and mixed oxidizing or reducing environments. Their forged construction, reliable socket weld connection and nickel alloy corrosion resistance make them suitable for critical small-bore lines across process, utility and offshore installations.
| 業界 | 代表的な用途 | この製品が使用される理由 |
|---|---|---|
| 石油とガス | 薬液注入ライン, analyzer systems, produced water skids, offshore process piping | Provides compact high-integrity connection with excellent resistance to sour, chloride and corrosive process media |
| 化学処理 | 酸移送ライン, 反応器補助装置, 塩素化ユニット, caustic and mixed chemical services | Hastelloy offers broad corrosion resistance in both oxidizing and reducing environments |
| 発電 | FGDシステム, condensate chemical dosing, specialty alloy instrument and sampling lines | Performs well where corrosion, temperature fluctuation and reliability are critical |
| 水処理 | Desalination chemical lines, chlorine dioxide systems, aggressive dosing skids | Suitable for corrosive treatment chemicals and compact small-bore piping layouts |
| 海洋および海洋 | Seawater handling auxiliaries, platform utility skids, スクラバーシステム | Nickel alloy construction improves resistance to seawater splash, chloride attack and harsh offshore conditions |
選ぶ理由 SASA FLANGE?
- ✓Professional manufacturer of Socket Weld Flange for global industrial projects
- ✓カスタマイズされたサイズ, 図面による圧力クラスと材料グレード
- ✓完全な標準サポート: ASME, EN, DIN, JIS, GB, GOSTと顧客の仕様
- ✓熱数制御による材料トレーサビリティと EN 10204 3.1 材料証明書
- ✓化学分析, 機械的試験, PMIテスト, 静圧検査および寸法検査
- ✓標準品の在庫状況, リードタイム 3-7 日; カスタム生産 15-30 日
- ✓海上向け輸出グレードの梱包, 航空輸送と陸上輸送
- ✓15+ 長年の供給経験 50+ 世界中の国
よくある質問
Q: What is a Hastelloy socket weld flange?
あ: A Hastelloy socket weld flange is a forged nickel alloy flange with a recessed socket that allows the pipe to be inserted before fillet welding. It is commonly used on small-diameter piping where good alignment, compact installation and high corrosion resistance are required. Typical applications include chemical service, offshore skids, dosing lines and high-purity process systems.
Q: What materials are available for Hastelloy socket weld flanges?
あ: SASA FLANGE ハステロイ C276 を一般的に供給, Hastelloy C22 and Hastelloy C2000 according to ASTM B564 or equivalent project requirements. Other nickel alloy grades such as Hastelloy B2 can be supplied on request for specific reducing media. Material selection depends on process chemistry, 温度, pressure and the corrosion resistance required by the end application.
Q: サポートされている圧力クラス?
あ: Hastelloy socket weld flanges are typically supplied in ASME Class 150, 300, 600, 900, 1500 そして 2500, depending on size and design standard. For EN or other regional standards, equivalent PN ratings can also be produced. Standard socket weld flange sizes are generally used for smaller diameters, most commonly from 1/2 インチから 4 インチ.
Q: できる SASA FLANGE カスタムサイズを供給する?
あ: はい. SASA FLANGE can produce custom dimensions, 非標準の穴あけ, special facing details, project-specific bore sizes and drawing-based socket weld flanges in Hastelloy alloys. ASMEをサポートします, EN, DIN, JIS, GB and client specifications. Custom machining for RF, FF or RTJ faces and special marking, packaging and documentation can also be arranged.
Q: どのような証明書が提供されるか?
あ: We can provide EN 10204 3.1 material certificate together with mill test certificate, 検査報告書, dimensional records and PMI verification results. Mechanical test data and chemical analysis are available according to the material standard and order requirement. Hydrostatic or additional NDT-related documentation can be arranged when specified by the customer or project purchase documents.
