คำอธิบาย
เหล็กโลหะผสม Cr-Mo ที่มีความแข็งควบคุม

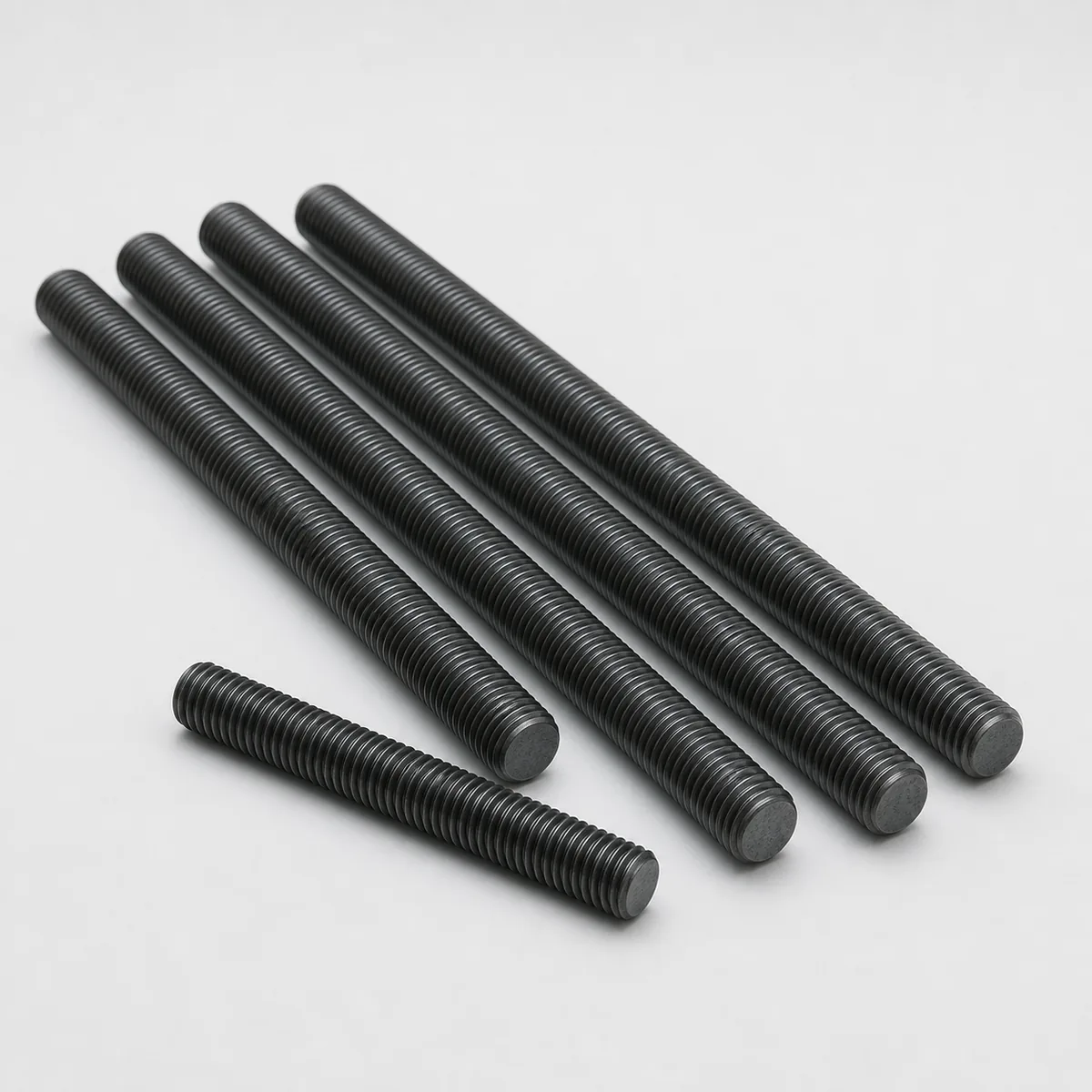

ASTM A193 B7M แกนเกลียว
เหล็กกล้าโลหะผสมที่ผ่านการอบร้อน เกลียวทั้งตัวสำหรับการโบลท์ด้วยแรงดัน ซึ่งการออกแบบต้องใช้คุณสมบัติทางกล B7M, การควบคุมความแข็งและคุณสมบัติการบริการเปรี้ยวเฉพาะโครงการ.
ภาพรวมผลิตภัณฑ์
ASTM A193 แกนเกลียวเกรด B7M เป็นวัสดุโบลต์โลหะผสมโครเมียม-โมลิบดีนัม-เหล็ก ที่มีคุณสมบัติทางกลและการควบคุมความแข็งสูงสุดที่แตกต่างจากมาตรฐาน B7. มักมีการระบุไว้สำหรับบริการไฮโดรคาร์บอนที่มีฤทธิ์เปรี้ยวและการใช้งานอื่นๆ ที่ความแข็งที่ควบคุมเป็นส่วนหนึ่งของกลยุทธ์ด้านวัสดุ.
การทำเครื่องหมาย B7M เพียงอย่างเดียวไม่ได้สร้างการปฏิบัติตามข้อกำหนดทั้งหมดโดยอัตโนมัติ NACE MR0175 / ISO 15156 หรือความต้องการบริการเปรี้ยวของโครงการ. ใบสั่งซื้อจะต้องระบุมาตรฐานสิ่งแวดล้อม, ลำดับการรักษาความร้อน, การทดสอบความแข็ง, การทดสอบเสริมและเอกสารประกอบที่จำเป็นสำหรับแกนเกลียวสำเร็จรูป.
ASTM A193 ข้อมูลจำเพาะของแกนเกลียว B7M
| มาตรฐานการโบลท์ | ASTM A193/A193M, ฉบับที่สั่ง |
|---|---|
| ระดับ / วัสดุ | เกรด B7M, เหล็กโลหะผสมโครเมียม-โมลิบดีนัม |
| เงื่อนไข | ความร้อนที่ได้รับการบำบัดตามข้อกำหนดคุณสมบัติทางกลและความแข็งของ B7M |
| ระบบด้าย | ASME B1.1 ยูเอ็นซี, UNF หรือ 8UN; เธรดเมตริกเมื่อสั่งซื้อ |
| ช่วงขนาด | 1/4–4 นิ้ว และ M6–M100 โดยทั่วไป; ช่วงที่แน่นอนขึ้นอยู่กับการทดสอบและความพร้อมใช้งาน |
| ถั่วที่เข้ากันได้ | ASTM A194 เกรด 2HM ระบุโดยทั่วไป, ขึ้นอยู่กับข้อกำหนดของโครงการ |
| ตัวเลือกบริการเปรี้ยว | NACE MR0175 / ISO 15156 และอาหารเสริมของผู้ซื้อเฉพาะเมื่อมีการสั่งซื้ออย่างชัดเจนเท่านั้น |
| เสร็จสิ้นตัวเลือก | ธรรมดา, สีดำหรือการเคลือบโครงการที่ผ่านการรับรอง; ตรวจสอบการเคลือบและสารหล่อลื่นร่วมกัน |
มิติสุดท้าย, ความคลาดเคลื่อน, การรักษาความร้อน, การเคลือบ, เกณฑ์การทดสอบและการยอมรับเป็นไปตามใบสั่งซื้อที่ได้รับการยืนยันและฉบับมาตรฐานที่เกี่ยวข้อง. ความพร้อมใช้งานขึ้นอยู่กับเส้นผ่านศูนย์กลาง, ความยาว, ลักษณะเกลียวและปริมาณการผลิต.
เหตุใดจึงต้องระบุเนื้อหานี้?
B7M ได้รับการพิจารณาเมื่อวิศวกรวัสดุต้องการเกรดโบลต์ Cr-Mo ที่กำหนดไว้พร้อมความแข็งที่ควบคุมได้. มันไม่ได้เป็นเพียงทางเลือกที่มีต้นทุนต่ำกว่าการโบลท์โลหะผสมที่ทนต่อการกัดกร่อน; สิ่งแวดล้อม, ความเครียด, การป้องกันแคโทดและอุณหภูมิการบริการยังคงควบคุมการเลือก.
หมายเหตุทางวิศวกรรม
การตัด, การผลิตด้ายและการบำบัดความร้อนต้องเป็นไปตามมาตรฐานที่สั่งและลำดับโครงการ. ยืนยันว่าจำเป็นต้องมีการทดสอบความแข็งในแต่ละชิ้นหรือไม่, ปลายแต่ละด้านหรือตามล็อต, และการทดสอบจะต้องเกิดขึ้นหลังการดำเนินการผลิตทั้งหมดหรือไม่.
การใช้งานทั่วไป
คุณภาพ, การตรวจสอบและเอกสาร
การจัดซื้อจัดจ้างควรกำหนดความถี่ความแข็ง, การทดสอบทางกล, การตรวจสอบย้อนกลับด้วยการบำบัดความร้อนและผลิตภัณฑ์เสริมอาหารรสเปรี้ยว. โดยทั่วไปแพ็คเกจ B7M ที่สมบูรณ์จะรวม MTC ไว้ด้วย, ผลลัพธ์ความแข็ง, บันทึกการตรวจสอบด้ายและการเคลือบ.
- EN 10204 3.1 ใบรับรองการทดสอบวัสดุ
- การติดตามหมายเลขความร้อนและแบทช์
- องค์ประกอบทางเคมีและสมบัติทางกล
- การตรวจสอบขนาดและการวัดเกลียว
- PMI สำหรับสเตนเลสและโลหะผสมนิกเกิลเมื่อสั่งซื้อ
- ความหนาของชั้นเคลือบหรือการตรวจสอบพื้นผิวเมื่อมีการใช้งาน
- การตรวจสอบโดยบุคคลที่สามและการทดสอบเพิ่มเติมตามข้อตกลง
- เครื่องหมายส่งออกและการบรรจุที่เหมาะกับการเดินเรือ
ข้อมูลที่จำเป็นสำหรับใบเสนอราคา
- เกรดวัสดุ, การควบคุมวัสดุ/มาตรฐานโบลต์และรุ่นที่จำเป็น
- เส้นผ่านศูนย์กลาง, ชุดด้าย, ระดับพิทช์และเธรดหรือความอดทน
- ความยาวโดยรวม, ข้อกำหนดและปริมาณการตัดปลาย
- การรักษาความร้อน, การตกแต่งพื้นผิวหรือระบบการเคลือบ
- จับคู่ถั่วและแหวนรอง, รวมถึงข้อกำหนดต่อต้านการหวือหวา
- แผนการตรวจสอบ, เอ็มทีซี, พีเอ็มไอ, ข้อกำหนด NDE และพยานบุคคลที่สาม
- ปลายทางการจัดส่ง, บรรจุภัณฑ์และกำหนดเวลาที่ต้องการ
คำถามที่พบบ่อย
เป็น ASTM A193 B7M สอดคล้องตามมาตรฐาน NACE โดยอัตโนมัติ?
เลขที่. B7M มีข้อกำหนดด้านความแข็งและกลไกเฉพาะเกรด, แต่ NACE MR0175 / ISO 15156 ความเหมาะสมขึ้นอยู่กับสภาพแวดล้อมที่แน่นอน, รูปแบบผลิตภัณฑ์, การรักษาความร้อนและข้อกำหนดของโครงการ.
น็อตเกรดใดที่มักใช้กับ B7M?
ASTM A194 โดยทั่วไปจะมีการระบุน็อตเกรด 2HM. วิศวกรจะต้องยืนยันเกรดน็อต, ความแข็ง, ความเข้ากันได้ของการเคลือบและด้าย.
B7M แตกต่างจาก B7 อย่างไร?
B7M มีความแข็งแรงต่ำกว่าและควบคุมความต้องการความแข็งสูงสุดได้เมื่อเทียบกับ B7, พร้อมกับข้อกำหนดการผลิตและการทดสอบเฉพาะเกรด.
แกนเกลียว B7M สามารถเคลือบฟลูออโรโพลีเมอร์ได้หรือไม่?
ได้ เมื่อได้รับอนุญาตจากการออกแบบและข้อกำหนดการซื้อที่มีคุณสมบัติเหมาะสม. ความหนาของการเคลือบ, อุณหภูมิการรักษา, ด้ายพอดี, แรงบิดของสารหล่อลื่นและการติดตั้งจำเป็นต้องมีการควบคุมร่วมกัน.
สินค้าที่เกี่ยวข้องกับ แกนเกลียว
ขอใบเสนอราคาทางเทคนิค
ส่งรายการวัสดุของคุณ, ข้อกำหนดการวาดภาพหรือโครงการ. SASA FLANGE จะทบทวนเกรด, ด้าย, ขนาด, ข้อกำหนดด้านเอกสารและการจัดส่งก่อนใบเสนอราคา.
