คำอธิบาย
รายละเอียดสินค้า

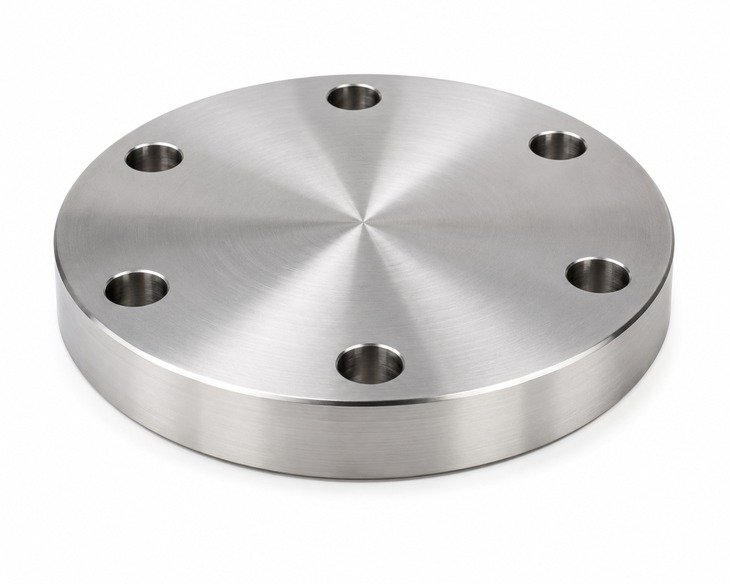

Titanium blind flanges are non-bored flanges designed to seal the end of a pipeline, valve connection or vessel opening. Compared with carbon steel and many stainless alloys, titanium offers outstanding corrosion resistance in seawater, คลอรีนเปียก, oxidizing acids and chloride-containing media, while also providing high strength-to-weight ratio and long service life. These blind flanges are widely used in offshore platforms, โรงงานแยกเกลือ, chemical process units, pulp and paper systems and power generation equipment.
SASA FLANGE supplies titanium blind flanges in standard and custom dimensions with precision machining for RF, FF and RTJ sealing faces. แต่ละคำสั่งซื้อสามารถรองรับการวิเคราะห์ทางเคมีได้, การทดสอบทางกล, การตรวจสอบมิติ, การทดสอบ PMI, EN 10204 3.1 ใบรับรองและการตรวจสอบหมายเลขความร้อนเต็มรูปแบบเพื่อให้เป็นไปตามข้อกำหนดโครงการและเอกสารสำหรับผู้ใช้ปลายทางที่เข้มงวด.
- ✓ชื่อสินค้า: Titanium Blind Flanges
- ✓เกรดวัสดุ: ASTM B381 กลุ่ม 2, Gr.5, กลุ่ม 7, Gr.12
- ✓ประเภทสินค้า: Forged and machined blind flanges
- ✓คุณสมบัติหลัก: ทนต่อการกัดกร่อนได้ดีเยี่ยม, น้ำหนักเบา, reliable end closure
- ✓การใช้งาน: การแปรรูปทางเคมี, ระบบน้ำทะเล, นอกชายฝั่ง, โรงไฟฟ้า, desalination and marine piping
พารามิเตอร์ผลิตภัณฑ์
| ชื่อสินค้า | Titanium Blind Flanges |
| เกรดวัสดุ | ASTM B381 ระดับ 2, ระดับ 5, ระดับ 7, ระดับ 12 |
| ประเภทวัสดุ | Commercially pure titanium and titanium alloy forgings |
| แบบฟอร์มสินค้า | ปลอมแปลง, plate cut and CNC machined blind flange |
| ช่วงขนาด | DN15 – DN1500 (1/2 นิ้ว – 60 นิ้ว) |
| คลาสความดัน | ระดับ 150 – 2500 / PN10 – PN100 |
| ซีลหน้า | รฟ, เอฟเอฟ, RTJ, ทีจี, เอ็มเอฟเอ็ม |
| การรักษาพื้นผิว | การดอง, ทู่, เสร็จสิ้นการกลึง, glass bead cleaning, ห่อป้องกัน |
| มาตรฐาน | ASME B16.5, ASME B16.47, EN 1092-1, DIN 2527, JIS B2220, กิกะไบต์/ที 9119 หรือข้อกำหนดของลูกค้า |
| การตรวจสอบ | การวิเคราะห์ทางเคมี, การทดสอบทางกล, การทดสอบ PMI, มิติ, อุทกสถิต |
| ใบรับรอง | EN 10204 3.1 มีใบรับรองวัสดุ |
| บริการแปรรูป | การตัด, เครื่องจักรกลซีเอ็นซี, การเจาะแบบกำหนดเอง, การประมวลผลขนาดที่กำหนดเอง |
องค์ประกอบทางเคมี
The chemical composition below is a general reference for common titanium flange grades. องค์ประกอบที่แท้จริงขึ้นอยู่กับเกรด ASTM ที่เลือก, heat and product form. Final chemistry shall comply with the applicable material standard and the values stated on the mill test certificate supplied with the order.
| องค์ประกอบ | ค | และ | มน | ป | ส | Cr | ใน | โม | อื่น |
|---|---|---|---|---|---|---|---|---|---|
| ASTM B381 กลุ่ม 2 | 0.08 สูงสุด | 0.10 สูงสุด | 0.10 สูงสุด | 0.03 สูงสุด | 0.03 สูงสุด | – | – | – | เฟ 0.30 สูงสุด, โอ 0.25 สูงสุด, เอ็น 0.03 สูงสุด, ชม 0.015 สูงสุด, Ti balance |
| ASTM B381 Gr.5 | 0.08 สูงสุด | 0.10 สูงสุด | 0.10 สูงสุด | 0.03 สูงสุด | 0.03 สูงสุด | – | – | – | อัล 5.5-6.75, วี 3.5-4.5, เฟ 0.40 สูงสุด, โอ 0.20 สูงสุด, Ti balance |
| ASTM B381 กลุ่ม 7 | 0.08 สูงสุด | 0.10 สูงสุด | 0.10 สูงสุด | 0.03 สูงสุด | 0.03 สูงสุด | – | – | – | Pd 0.12-0.25, เฟ 0.30 สูงสุด, โอ 0.25 สูงสุด, Ti balance |
คุณสมบัติทางกล
Mechanical properties shown here are typical minimum values for widely used titanium flange grades. Actual results may vary with grade, forging reduction, สภาพการรักษาความร้อนและความหนาของส่วน. Certified test values are provided on request according to the applicable ASTM material specification and inspection requirements.
| ระดับ | ความต้านแรงดึง | ความแข็งแรงของผลผลิต | การยืดตัว | ความแข็ง | ความหนาแน่น |
|---|---|---|---|---|---|
| ASTM B381 กลุ่ม 2 | 345 MPa ขั้นต่ำ | 275 MPa ขั้นต่ำ | 20% นาที | 160 สูงสุด | 4.51 กรัม/ซม3 |
| ASTM B381 Gr.5 | 895 MPa ขั้นต่ำ | 828 MPa ขั้นต่ำ | 10% นาที | 349 สูงสุด | 4.43 กรัม/ซม3 |
| ASTM B381 กลุ่ม 7 | 345 MPa ขั้นต่ำ | 275 MPa ขั้นต่ำ | 20% นาที | 160 สูงสุด | 4.51 กรัม/ซม3 |
ตารางขนาดทั่วไป
| ช่วงขนาด | คลาสความดัน | ซีลหน้า | วัสดุ | ความพร้อมใช้งาน |
|---|---|---|---|---|
| DN15 – DN50 | ระดับ 150 – 600 | รฟ | กลุ่ม 2 / Gr.5 | คลังสินค้า / การผลิต |
| DN65 – DN300 | ระดับ 150 – 1500 | รฟ / RTJ | กลุ่ม 2 / กลุ่ม 7 / Gr.5 | คลังสินค้า / การผลิต |
| DN350 – DN600 | ระดับ 150 – 2500 | รฟ / RTJ | กลุ่ม 2 / Gr.5 / Gr.12 | การผลิต |
| DN700 – DN1500 | ระดับ 150 – 900 | รฟ | กลุ่ม 2 / กลุ่ม 7 | สั่งทำ |
การเปรียบเทียบข้อมูลจำเพาะที่แตกต่างกัน
| พิมพ์ | คำอธิบาย | การใช้งานทั่วไป |
|---|---|---|
| ASME B16.5 หน้าแปลนตาบอด | Standard blind flange for NPS 1/2 ถึง 24 with imperial drilling and pressure classes | น้ำมันและก๊าซ, ท่อกระบวนการ, valves and pressure vessel nozzles |
| ASME B16.47 หน้าแปลนตาบอด | Large diameter blind flange for NPS 26 ถึง 60 in Series A or Series B | ท่อขนาดใหญ่, water intake lines, offshore and plant headers |
| EN 1092-1 พิมพ์ 05 | European standard blind flange with PN drilling and metric dimensions | โรงงานเคมี, water treatment and European project requirements |
| JIS / DIN / GB Blind Flange | Regional blind flange designs with local bolt patterns and pressure ratings | อะไหล่ทดแทน, export projects and mixed standard piping systems |
มาตรฐานที่เทียบเท่าและชื่อสากล
Titanium blind flanges can be produced to major international dimensional standards, while the titanium material grade is selected separately according to ASTM or equivalent specifications. Buyers should confirm both flange dimension standard and titanium grade when ordering for replacement or project use.
| มาตรฐาน / ภูมิภาค | รหัสมาตรฐาน | เกรดทั่วไป / เทียบเท่า |
|---|---|---|
| สหรัฐอเมริกา | ASME B16.5 | ASTM B381 กลุ่ม 2, Gr.5, กลุ่ม 7 |
| ยุโรป | EN 1092-1 | เกรดไทเทเนียม 2 / ระดับ 5 to ASTM material basis |
| เยอรมนี | DIN 2527 / 2566 | เกรดไทเทเนียม 2 or titanium alloy blind flanges |
| ญี่ปุ่น | JIS B2220 | JIS เจาะด้วย ASTM B381 กลุ่ม 2 / Gr.5 titanium |
| จีน | กิกะไบต์/ที 9119 | TA2, TC4 or equivalent ASTM B381 เกรด |
ผังกระบวนการผลิต
Titanium blind flanges require strict material and machining control because titanium is reactive at high temperature and demands careful processing. SASA FLANGE manages each step from raw material selection to final inspection to ensure dimensional accuracy, clean surface condition and dependable service performance.
- 1. การคัดเลือกวัตถุดิบ
- 2. การตีขึ้นรูป / การตัด
- 3. การรักษาความร้อน
- 4. การกลึงหยาบ
- 5. เสร็จสิ้นการตัดเฉือน
- 6. การเจาะ
- 7. การรักษาพื้นผิว
- 8. การตรวจสอบ
- 9. การทำเครื่องหมาย
- 10. การบรรจุ
- 11. จัดส่ง
| ขั้นตอนกระบวนการ | คำอธิบาย | จุดควบคุมคุณภาพ |
|---|---|---|
| วัตถุดิบ | Select certified titanium forging billets or plates | ใบรับรองวัสดุและการตรวจสอบย้อนกลับ |
| การตีขึ้นรูป | Hot forging or plate cutting to achieve required blank shape | อุณหภูมิการตีและอัตราส่วนการลด |
| การรักษาความร้อน | Stress relieving, annealing or solution treatment as required by grade | ควบคุมอุณหภูมิและเวลาในการถือครอง |
| เครื่องจักรกล | ซีลหน้า, รูสลักเกลียว, ขนาด | ความแม่นยำของมิติและการตกแต่งพื้นผิว |
| การตรวจสอบ | การตรวจสอบขั้นสุดท้ายก่อนจัดส่ง | มิติ, พื้นผิว, พีเอ็มไอ, อุทกสถิต |
การตรวจสอบผลิตภัณฑ์
1. การตรวจสอบองค์ประกอบทางเคมี
Chemical composition inspection verifies that the titanium forging or plate conforms to the specified grade such as Gr.2, Gr.5 or Gr.7. มีการตรวจสอบใบรับรองวัตถุดิบและ, เมื่อจำเป็น, laboratory analysis is performed to confirm alloying elements and impurity limits before machining and final release.
2. การทดสอบคุณสมบัติทางกล
Mechanical testing is carried out according to the relevant ASTM material standard to confirm tensile strength, ความแข็งแรงของผลผลิต, elongation and hardness. This ensures the titanium blind flange has the required strength and ductility for pressure containment, bolting loads and service reliability in demanding industrial systems.
3. การตรวจสอบมิติ
Dimensional inspection includes outside diameter, ความหนา, วงกลมสายฟ้า, ปริมาณรู, เส้นผ่านศูนย์กลางรู, facing height and flange flatness. Sealing faces such as RF, FF or RTJ are checked carefully to ensure proper gasket seating, interchangeability with mating flanges and compliance with ASME, EN, DIN, มาตรฐาน JIS หรือ GB.
4. การทดสอบ PMI และการทดสอบอุทกสถิต
PMI testing is used to confirm the supplied flange material matches the ordered titanium grade and to prevent material mix-up. Hydrostatic testing can be arranged when required by project specification. SASA FLANGE นอกจากนี้ยังมี EN 10204 3.1 ใบรับรอง, inspection records and traceable heat numbers for documentation packages.
บรรจุภัณฑ์สินค้า
- ✓บรรจุภัณฑ์กล่องไม้: เหมาะสำหรับผลิตภัณฑ์ที่มีแรงดันสูงและมีเส้นผ่านศูนย์กลางขนาดใหญ่
- ✓การบรรจุพาเลทด้วยฟิล์มหด: เหมาะสำหรับการจัดส่งเป็นชุดและขนาดมาตรฐาน
- ✓เคลือบน้ำมันป้องกันสนิม + กระดาษกันน้ำ: ใช้สำหรับการป้องกันการขนส่งทางทะเล
- ✓ถุงพลาสติกส่วนบุคคล + กล่องกระดาษ: ใช้สำหรับอุปกรณ์ขนาดเล็กและผลิตภัณฑ์เกลียว
- ✓ล้างเครื่องหมาย: ระดับ, ขนาด, ระดับความดัน, หมายเลขความร้อนและหมายเลข PO
การใช้งาน
Titanium blind flanges are selected where reliable line closure must be combined with excellent resistance to seawater, คลอไรด์, oxidizing chemicals and low-maintenance service conditions. They are widely used in projects requiring long operating life, reduced contamination risk and lower lifecycle cost compared with conventional metallic materials.
| อุตสาหกรรม | การใช้งานทั่วไป | เหตุใดจึงใช้ผลิตภัณฑ์นี้ |
|---|---|---|
| น้ำมันและก๊าซ | Offshore topside piping, สายระบายความร้อนของน้ำทะเล, ผลิตระบบน้ำ | Titanium resists seawater corrosion and offers long service life in aggressive offshore conditions |
| การแปรรูปทางเคมี | Chlor-alkali units, acid handling systems, reactor and vessel nozzles | Excellent corrosion resistance in oxidizing and chloride-bearing media reduces maintenance |
| การผลิตไฟฟ้า | Condenser systems, flue gas treatment lines, cooling water circuits | Light weight and high corrosion resistance improve reliability in wet and corrosive environments |
| การบำบัดน้ำ | โรงงานแยกเกลือ, brine circulation, reverse osmosis skids | Performs well in seawater and high-salinity service with minimal contamination |
| ทะเลและนอกชายฝั่ง | Shipboard seawater piping, เส้นบัลลาสต์, offshore modules and firewater systems | Strong corrosion resistance and favorable strength-to-weight ratio support durable marine service |
ทำไมต้องเลือก SASA FLANGE?
- ✓Professional manufacturer of Blind Flanges for global industrial projects
- ✓ขนาดที่กำหนดเอง, ระดับความดันและเกรดวัสดุตามแบบ
- ✓การสนับสนุนมาตรฐานเต็มรูปแบบ: ASME, EN, DIN, JIS, กิกะไบต์, GOST และข้อกำหนดของลูกค้า
- ✓การตรวจสอบย้อนกลับของวัสดุด้วยการควบคุมจำนวนความร้อนและ EN 10204 3.1 ใบรับรองวัสดุ
- ✓การวิเคราะห์ทางเคมี, การทดสอบทางกล, การทดสอบ PMI, การตรวจสอบอุทกสถิตและมิติ
- ✓ความพร้อมในสต็อกสำหรับสินค้ามาตรฐาน, เวลานำ 3-7 วัน; การผลิตที่กำหนดเอง 15-30 วัน
- ✓บรรจุภัณฑ์เกรดส่งออกสำหรับทะเล, การขนส่งทางอากาศและทางบก
- ✓15+ ประสบการณ์หลายปีในการจัดหา 50+ ประเทศทั่วโลก
คำถามที่พบบ่อย
ถาม: What is a titanium blind flange?
ก: A titanium blind flange is a solid flange without a center bore, used to close the end of a pipeline, valve outlet or vessel nozzle. It allows future access for inspection or expansion while providing strong pressure containment. Titanium blind flanges are especially suitable for corrosive media, seawater and chloride-rich services.
ถาม: What materials are available for titanium blind flanges?
ก: SASA FLANGE commonly supplies titanium blind flanges in ASTM B381 ระดับ 2, ระดับ 5, ระดับ 7 และเกรด 12. ระดับ 2 is widely used for corrosion resistance, ระดับ 5 offers higher strength, และเกรด 7 provides enhanced corrosion resistance in reducing acid environments. Other titanium grades can be produced on request.
ถาม: รองรับคลาสแรงดันใด?
ก: Titanium blind flanges can be supplied in ASME Class 150, 300, 400, 600, 900, 1500 และ 2500, as well as PN10 to PN100 depending on the applicable dimensional standard. The actual achievable size and pressure combination depends on the selected standard, เกรดวัสดุ, flange dimensions and project specification.
ถาม: สามารถ SASA FLANGE จัดหาขนาดที่กำหนดเอง?
ก: ใช่. SASA FLANGE can manufacture custom titanium blind flanges according to customer drawings or project data sheets, including non-standard outside diameters, ความหนา, การเจาะสลักเกลียว, RTJ grooves and special facing requirements. We also support custom material grades, large diameters, matching drilling patterns and special marking or documentation needs.
ถาม: มีใบรับรองอะไรบ้าง?
ก: Titanium blind flanges can be supplied with EN 10204 3.1 ใบรับรองวัสดุ, ใบรับรองการทดสอบโรงงาน, รายงานการตรวจสอบมิติและบันทึก PMI. Mechanical test results and chemical analysis are available according to the grade specification. Hydrostatic testing or third-party inspection can also be arranged when required by project or end-user standards.
