تركيب لحام بعقب من السبائك يمكن تتبعه
ASTM A234 WP22 سبائك الصلب 90 درجة الكوع نصف القطر الطويل
كوع ملحوم بعقب نصف قطره 90 درجة جاهز للشراء ASTM A234/A234M WP22 سبائك الصلب الكروم والموليبدينوم, الموردة لمصفاة درجة الحرارة العالية, خدمات الطاقة والبتروكيماويات بأبعاد محددة للمشروع, حائط, البناء والتفتيش.
ما هو سبائك الصلب WP22 90 درجة الكوع نصف قطرها طويل?
يقوم الكوع ذو نصف القطر الطويل بمقدار 90 درجة بإعادة توجيه خط الأنابيب من خلال نصف قطر خط مركزي اسمي سلس يبلغ 1.5D. يتم استخدامه على نطاق واسع عندما تسمح مساحة التخطيط بمسح أطول من الكوع ذي نصف القطر القصير.
تم اختيار WP22 ليتوافق مع فئات مواد الأنابيب 2.25Cr-1Mo المعتمدة في المصافي, محطات توليد الطاقة والمرافق البتروكيماوية. القبول النهائي يعتمد على الكيمياء, الخصائص الميكانيكية, المعالجة الحرارية, متطلبات الصلابة ولحام المشروع.
المواصفات الفنية
| نوع المنتج | 90-درجة كوع اللحام التناكبي ذو نصف القطر الطويل |
|---|---|
| مادة | ASTM A234/A234M WP22 سبائك الصلب الكروم والموليبدينوم |
| العائلة المادية | 2.25Cr-1Mo فولاذ منخفض السبائك |
| أساس الأبعاد | ASME B16.9 90-درجة الكوع نصف القطر الطويل |
| إعدادات | 90-درجة نصف قطرها طويل; نصف قطر خط الوسط الاسمي 1.5D لهندسة ASME القياسية |
| الحجم الاسمي | أحجام وجداول ASME القياسية; الجدار الثقيل وأطوال الظل المخصصة تخضع للمراجعة |
| سمك الجدار | الجداول الزمنية القياسية, الجدار الثقيل والجدار الخاص بالمشروع يخضع لمراجعة التصنيع |
| بناء | سلس أو ملحومة حسب الاقتضاء, أمرت وسمحت بها فئة المواد |
| إنهاء التحضير | تتوافق حافة اللحام التناكبي مع جدار الأنبوب المتصل وتفاصيل اللحام المعتمدة |
| المعالجة الحرارية | وفقا ل ASTM A234 ومتطلبات الدرجة/الفئة المطلوبة WP22 |
| التوثيق | EN 10204 3.1 إم تي سي, تتبع الحرارة, مؤشر مديري المشتريات, الأبعاد وتجربة الاقتراب من الموت الإضافية حسب الطلب |
الحجم المتاح ومجموعات الجدران تعتمد على السبائك, تشكيل الطريق, البناء والكمية. قم بتأكيد القطر الخارجي للأنبوب والجدار بدقة في طلب عرض الأسعار.
المعايير والمراجع الفنية
معيار الأبعاد
ASME B16.9 يغطي أبعاد الكوع ذات نصف القطر الطويل القياسية المصنوعة في المصنع والملحومة بعقب, التسامح, وضع العلامات والمتطلبات ذات الصلة.
مواصفات المواد
ASTM A234/A234M يغطي تركيبات الكربون المطاوع وسبائك الفولاذ لخدمة درجات الحرارة المعتدلة والمرتفعة.
لماذا تختار WP22?
يعتبر WP22 للبخار شديد السخونة, أنظمة معالجة الهيدروجين أو الهيدروكربون الساخن, وصلات الفرن والخدمات الأخرى التي تحدد فئة الأنابيب الخاصة بها تركيبات 2.25Cr-1Mo.
| نقطة الاختيار | WP22 | WP11 |
|---|---|---|
| مستوى السبائك | مستوى أعلى من سبائك Cr-Mo | انخفاض مستوى سبائك Cr-Mo |
| اختيار نموذجي | أنابيب 2.25Cr-1Mo متوافقة | متوافق مع 1.25Cr-0.5أنت غبي |
| المعالجة الحرارية | يتم التحكم فيه بالمشروع ودرجة محددة | يتم التحكم فيه بالمشروع ودرجة محددة |
| الاستبدال | يشترط الحصول على موافقة هندسية | يشترط الحصول على موافقة هندسية |
تطبيقات نموذجية
| صناعة | واجب التركيب النموذجي | لماذا تعتبر هذه المادة |
|---|---|---|
| توليد الطاقة | تغيير الاتجاه في العملية وأنابيب المرافق | البخار ذو درجة الحرارة العالية والأنابيب المرتبطة بالغلاية |
| التكرير | اتصال المعدات حيث يلزم إجراء عملية مسح سلسة بزاوية 90 درجة | العمليات الساخنة وفئات مواد خدمة الهيدروجين حيث تمت الموافقة عليها |
| البتروكيماويات | توجيه خط ملحوم عالي التكامل مع هندسة قياسية ذات نصف قطر طويل | توصيلات معدات المعالجة ذات درجة الحرارة المرتفعة |
أمثلة التطبيق هي سياق الاختيار, ليست موافقة على التصميم. تأكيد كيمياء العملية, ضغط, درجة حرارة, إجراءات اللحام ورمز التحكم.
تصنيع, التفتيش والتوثيق
يتطلب تصنيع الكوع ذو نصف القطر الطويل التحكم في الزاوية, البعد من المركز إلى النهاية, نصف قطر خط الوسط, ترقق الجدار, الهندسة البيضاوية والشطبة. يجب أن تحدد مشتريات WP22 المعالجة الحرارية, حدود الصلابة, تجربة الاقتراب من الموت وأي متطلبات لخدمة الهيدروجين أو خدمة الزحف.
إمكانية تتبع رقم الحرارة ومؤشر مديري المشتريات (PMI) عند تحديده.
زاوية, المركز إلى النهاية, نصف القطر, ل, ترقق الجدار, فحص البيضاوية والشطبة.
حزب العمال, MT حيثما ينطبق ذلك, يوتا, RT أو طرف ثالث يشهد على النطاق المطلوب.
إم تي سي, سجلات المعالجة الحرارية والتفتيش المجمعة وفقًا لمتطلبات المشروع.
قائمة مراجعة طلب عرض الأسعار (RFQ).
- إكمال درجة المواد وUNS عند الاقتضاء
- ASME B16.9 طبعة أو رسم المشروع المعتمد
- يجري, أحجام المنفذ والفروع
- الجدول الزمني أو سمك الجدار الدقيق في كل نهاية
- البناء / الطبقة غير الملحومة أو الملحومة
- التفاصيل المائلة وأبعاد الأنابيب المطابقة
- كمية, الوجهة وتاريخ التسليم المطلوب
- EN 10204 3.1, مؤشر مديري المشتريات, متطلبات الأبعاد وتجربة الاقتراب من الموت
الأسئلة المتداولة
ما هو سبائك الصلب WP22 90 درجة الكوع نصف قطرها طويل?
إنه عبارة عن كوع ملحوم بتناكبي بقطر 90 درجة، تم تصنيعه من ASTM A234/A234M WP22 سبائك الصلب الكروم والموليبدينوم. للمرفقين القياسيين بنصف قطر طويل 90 درجة, نصف قطر خط الوسط هو 1.5 أضعاف حجم الأنبوب الاسمي. مواصفات المواد المطلوبة تتحكم في الكيمياء, الخصائص الميكانيكية, المعالجة الحرارية والاختبار.
ما هو المعيار الذي ينطبق على هذا المناسب?
ASME B16.9 يغطي أبعاد الكوع ذات نصف القطر الطويل القياسية المصنوعة في المصنع والملحومة بعقب, التسامح, وضع العلامات والمتطلبات ذات الصلة. الأساس المادي هو ASTM A234/A234M WP22 سبائك الصلب الكروم والموليبدينوم. يجب أن يذكر في أمر الشراء الإصدار المطلوب, بناء, مقاس, الجدار والفحوصات التكميلية.
أين يتم تحديد WP22 عادةً?
يعتبر WP22 للبخار شديد السخونة, أنظمة معالجة الهيدروجين أو الهيدروكربون الساخن, وصلات الفرن والخدمات الأخرى التي تحدد فئة الأنابيب الخاصة بها تركيبات 2.25Cr-1Mo. لا تزال ملاءمة المواد تعتمد على كيمياء السوائل, ضغط, درجة حرارة, تلفيق, بدل التآكل ورمز الأنابيب الحاكم.
يمكن توفير البناء ذو الجدران الثقيلة والملحومة?
نعم, تخضع لمراجعة التصنيع. توفير القطر الخارجي الدقيق, سمك الجدار أو الجدول الزمني, فئة البناء, التحضير النهائي, الكمية ومتطلبات تجربة الاقتراب من الموت حتى يمكن تأكيد الجدوى.
ما الذي يجب أن يتضمنه طلب عرض الأسعار؟?
اذكر درجة المادة كاملة, معيار الأبعاد أو الرسم المعتمد, أحجام التشغيل والفروع, الجدول الزمني أو الجدار الدقيق, البناء السلس أو الملحومة, التفاصيل المائلة, كمية, وجهة, نطاق التصديق والتفتيش.

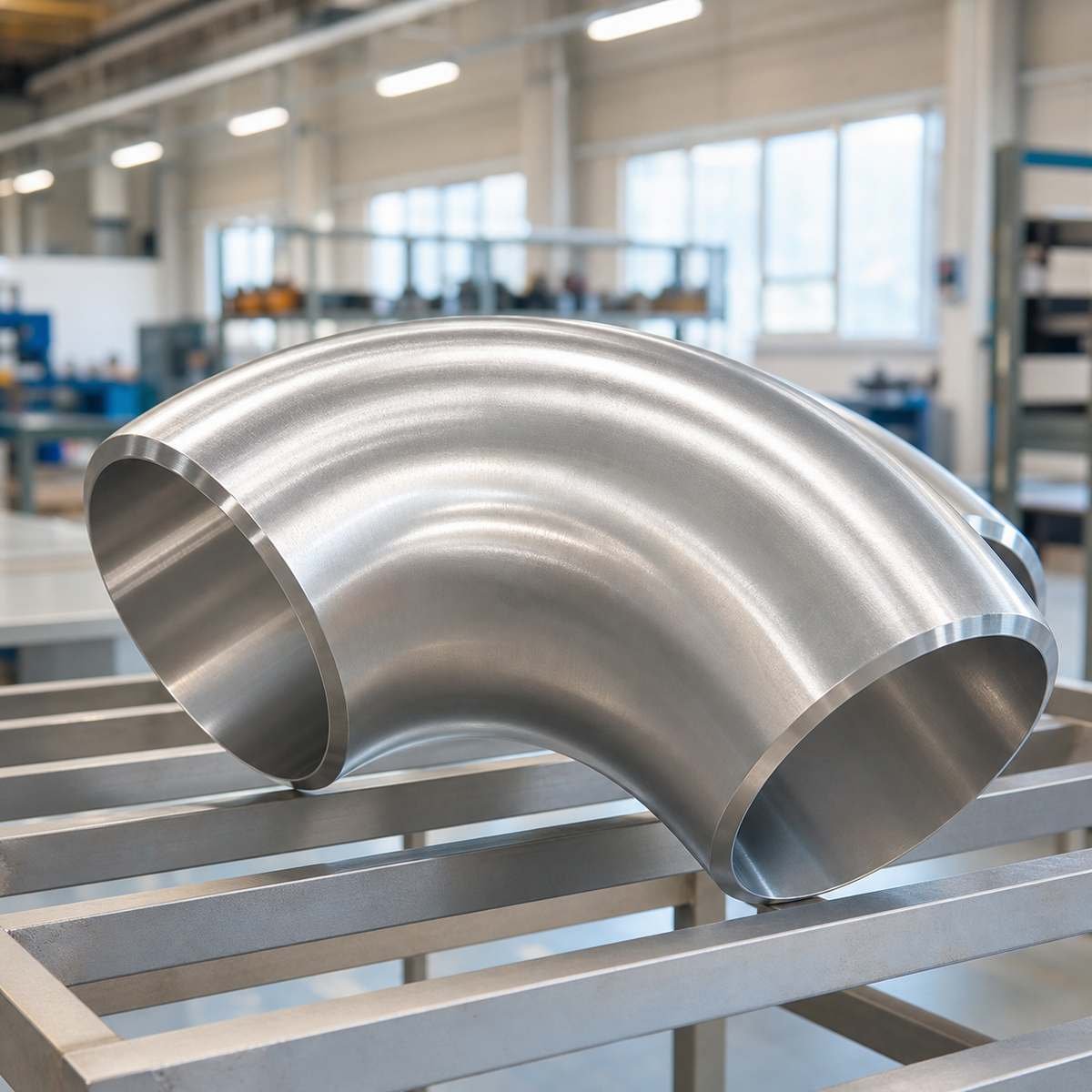

صورة المنتج تمثيلية. يختلف مظهر السطح حسب السبائك, طريق التصنيع والانتهاء.
طلب عرض أسعار فني
أرسل المادة, مزيج الحجم, حائط, كمية, الرسم أو القياسية, ومتطلبات التفتيش للمراجعة.
