تركيب لحام بعقب من السبائك يمكن تتبعه
ASTM B366 سبيكة 20 تقليل المحملة
نقطة الإنطلاق ذات اللحام التناكبي الجاهزة للشراء ASTM B366/B366M, UNS N08020 سبائك الحديد والنيكل والكروم والموليبدينوم والنحاس, الموردة لحمض الكبريتيك, كيميائية, خدمة الأسمدة والأدوية ذات الأبعاد المحددة للمشروع, حائط, البناء والتفتيش.
ما هي سبيكة 20 تقليل المحملة?
تقوم نقطة الإنطلاق المختزلة بتقسيم أو دمج التدفق عبر فرع بزاوية 90 درجة أصغر من المسار الرئيسي. إنه يقلل من الحاجة إلى نقطة الإنطلاق المتساوية والمخفض مع الاحتفاظ بوصلة فرعية مدمجة مصنوعة في المصنع.
سبيكة 20 هو الاسم التجاري الشائع ل UNS N08020. ويعتبر في معالجة حامض الكبريتيك, الأسمدة, الأنظمة الكيميائية والصيدلانية حيث يتم التحقق من أداء التآكل للتركيز الفعلي ودرجة الحرارة.
المواصفات الفنية
| نوع المنتج | تقليل نقطة الإنطلاق الملحومة بعقب |
|---|---|
| مادة | ASTM B366/B366M, UNS N08020 سبائك الحديد والنيكل والكروم والموليبدينوم والنحاس |
| العائلة المادية | سبائك الحديد والنيكل والكروم والموليبدينوم والنحاس |
| أساس الأبعاد | ASME B16.9 لمجموعات التشغيل/الفرع القياسية |
| إعدادات | تشغيل متساوي × تشغيل متساوي × فرع أصغر بزاوية 90 درجة |
| الحجم الاسمي | التشغيل القياسي × مجموعات الفروع المنخفضة; مجموعات خاصة تخضع لمراجعة الرسم |
| سمك الجدار | الجداول الزمنية القياسية, الجدار الثقيل والجدار الخاص بالمشروع يخضع لمراجعة التصنيع |
| بناء | سلس أو ملحومة حسب الاقتضاء, أمرت وسمحت بها فئة المواد |
| إنهاء التحضير | تتوافق حافة اللحام التناكبي مع جدار الأنبوب المتصل وتفاصيل اللحام المعتمدة |
| المعالجة الحرارية | علاج الحل والحالة النهائية كما هو مطلوب من قبل ASTM B366 والطبقة المرتبة |
| التوثيق | EN 10204 3.1 إم تي سي, تتبع الحرارة, مؤشر مديري المشتريات, الأبعاد وتجربة الاقتراب من الموت الإضافية حسب الطلب |
الحجم المتاح ومجموعات الجدران تعتمد على السبائك, تشكيل الطريق, البناء والكمية. قم بتأكيد القطر الخارجي للأنبوب والجدار بدقة في طلب عرض الأسعار.
المعايير والمراجع الفنية
معيار الأبعاد
ASME B16.9 يغطي أبعاد نقطة الإنطلاق القياسية ذات اللحام التناكبي المصنوعة في المصنع, التسامح, وضع العلامات والمتطلبات ذات الصلة.
مواصفات المواد
ASTM B366/B366M يغطي تجهيزات أنابيب الضغط المصنوعة من النيكل المطاوع وسبائك النيكل المصنوعة في المصنع.
لماذا تختار السبائك 20?
UNS N08020 يعتبر لمعالجة حمض الكبريتيك, إنتاج الأسمدة, المعالجة الكيميائية, الأدوية ومعدات تجهيز الأغذية المعرضة للوسائط المسببة للتآكل المتوافقة.
| نقطة الاختيار | سبيكة 20 | هاستيلوي C276 |
|---|---|---|
| عائلة سبائك | الحديد-النيكل-الكروم-مو-النحاس | سبيكة Ni-Mo-Cr شديدة الخدمة |
| التركيز النموذجي | بيئات مختارة من حامض الكبريتيك | أوسع نطاقا التآكل الكيميائي الشديد |
| التكلفة النسبية | في كثير من الأحيان أكثر اقتصادا عندما يكون ذلك مناسبا | أعلى عادة |
| اختيار | التحقق من تركيز الحمض ودرجة الحرارة | التحقق من كيمياء العملية الكاملة |
تطبيقات نموذجية
| صناعة | واجب التركيب النموذجي | لماذا تعتبر هذه المادة |
|---|---|---|
| المعالجة الكيميائية | انخفاض اتصال الفرع من رأس العملية | حامض الكبريتيك وأنظمة المعالجة المتوافقة |
| إنتاج الأسمدة | نقطة توزيع أو تجميع مدمجة مع فرع أصغر | معدات نقل ومعالجة الأحماض |
| الدوائية والغذائية | إقلاع المعدات حيث يكون الخط الفرعي أصغر من المدى | أنظمة عملية نظيفة أكالة مختارة |
أمثلة التطبيق هي سياق الاختيار, ليست موافقة على التصميم. تأكيد كيمياء العملية, ضغط, درجة حرارة, إجراءات اللحام ورمز التحكم.
تصنيع, التفتيش والتوثيق
يتطلب تصنيع المحملة المختزلة التحكم في أقطار الجري والفروع, أبعاد المركز إلى النهاية, توزيع الجدار, الملف الشخصي المنشعب, الهندسة البيضاوية والشطبة. تحدد أوامر N08020 عادة مؤشر مديري المشتريات (PMI)., علاج الحل, تشطيب السطح ومتطلبات فئة البناء/تجربة الاقتراب من الموت المطبقة.
إمكانية تتبع رقم الحرارة ومؤشر مديري المشتريات (PMI) عند تحديده.
تشغيل/فرع من, أبعاد المركز إلى النهاية, حائط, تم فحص ملف المنشعب والشطبة.
حزب العمال, MT حيثما ينطبق ذلك, يوتا, RT أو طرف ثالث يشهد على النطاق المطلوب.
إم تي سي, سجلات المعالجة الحرارية والتفتيش المجمعة وفقًا لمتطلبات المشروع.
قائمة مراجعة طلب عرض الأسعار (RFQ).
- إكمال درجة المواد وUNS عند الاقتضاء
- ASME B16.9 طبعة أو رسم المشروع المعتمد
- يجري, أحجام المنفذ والفروع
- الجدول الزمني أو سمك الجدار الدقيق في كل نهاية
- البناء / الطبقة غير الملحومة أو الملحومة
- التفاصيل المائلة وأبعاد الأنابيب المطابقة
- كمية, الوجهة وتاريخ التسليم المطلوب
- EN 10204 3.1, مؤشر مديري المشتريات, متطلبات الأبعاد وتجربة الاقتراب من الموت
الأسئلة المتداولة
ما هي سبيكة 20 تقليل المحملة?
إنها عبارة عن تي شيرت مخفض للحام يتم تصنيعه من ASTM B366/B366M, UNS N08020 سبائك الحديد والنيكل والكروم والموليبدينوم والنحاس. نهايتي التشغيل لهما نفس الحجم والفرع بزاوية 90 درجة أصغر. مواصفات المواد المطلوبة تتحكم في الكيمياء, الخصائص الميكانيكية, المعالجة الحرارية والاختبار.
ما هو المعيار الذي ينطبق على هذا المناسب?
ASME B16.9 يغطي أبعاد نقطة الإنطلاق القياسية ذات اللحام التناكبي المصنوعة في المصنع, التسامح, وضع العلامات والمتطلبات ذات الصلة. الأساس المادي هو ASTM B366/B366M, UNS N08020 سبائك الحديد والنيكل والكروم والموليبدينوم والنحاس. يجب أن يذكر في أمر الشراء الإصدار المطلوب, بناء, مقاس, الجدار والفحوصات التكميلية.
أين سبائك 20 مختارة عادة?
UNS N08020 يعتبر لمعالجة حمض الكبريتيك, إنتاج الأسمدة, المعالجة الكيميائية, الأدوية ومعدات تجهيز الأغذية المعرضة للوسائط المسببة للتآكل المتوافقة. لا تزال ملاءمة المواد تعتمد على كيمياء السوائل, ضغط, درجة حرارة, تلفيق, بدل التآكل ورمز الأنابيب الحاكم.
يمكن توفير البناء ذو الجدران الثقيلة والملحومة?
نعم, تخضع لمراجعة التصنيع. توفير القطر الخارجي الدقيق, سمك الجدار أو الجدول الزمني, فئة البناء, التحضير النهائي, الكمية ومتطلبات تجربة الاقتراب من الموت حتى يمكن تأكيد الجدوى.
ما الذي يجب أن يتضمنه طلب عرض الأسعار؟?
اذكر درجة المادة كاملة, معيار الأبعاد أو الرسم المعتمد, أحجام التشغيل والفروع, الجدول الزمني أو الجدار الدقيق, البناء السلس أو الملحومة, التفاصيل المائلة, كمية, وجهة, نطاق التصديق والتفتيش.

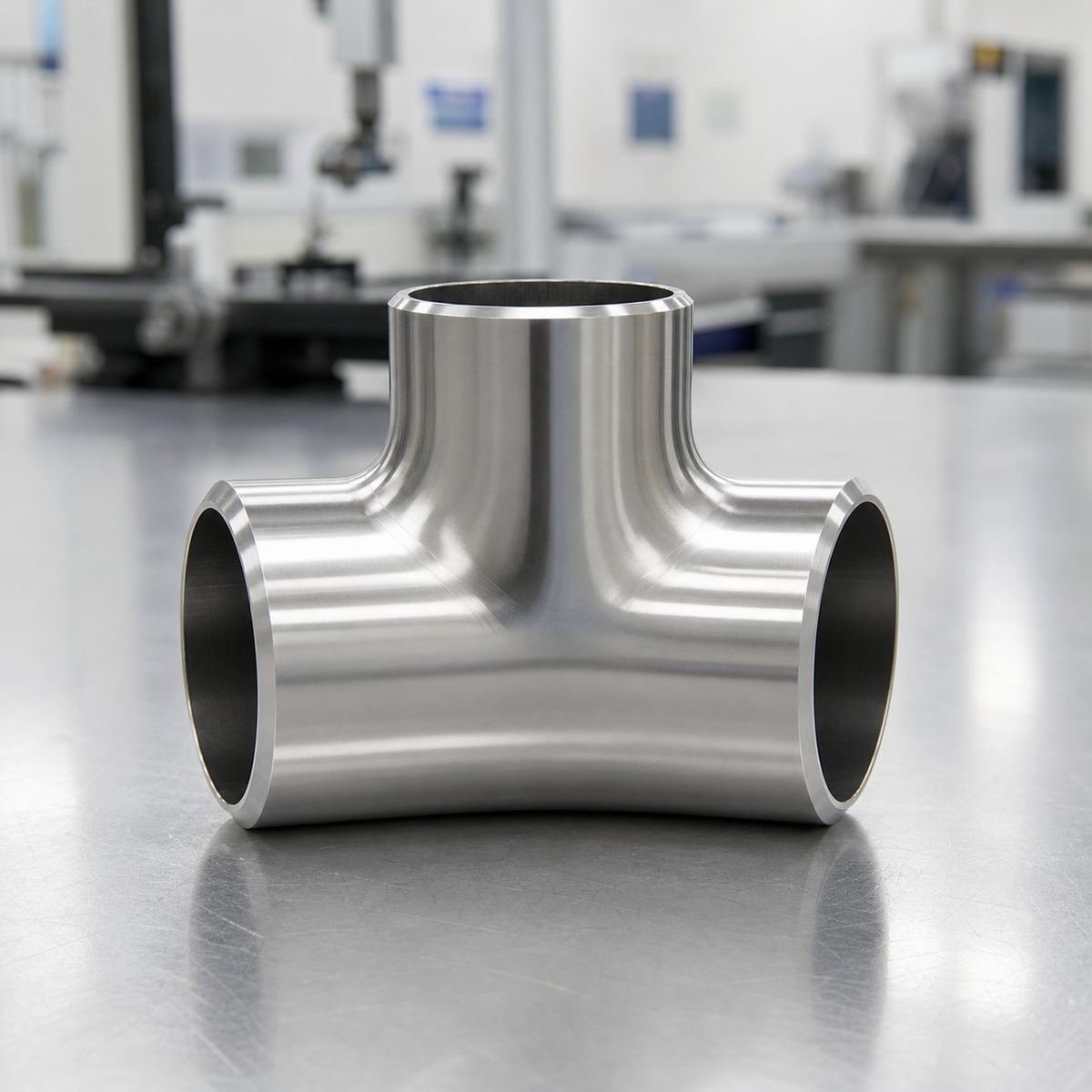

صورة المنتج تمثيلية. يختلف مظهر السطح حسب السبائك, طريق التصنيع والانتهاء.
طلب عرض أسعار فني
أرسل المادة, مزيج الحجم, حائط, كمية, الرسم أو القياسية, ومتطلبات التفتيش للمراجعة.
