وصف
تفاصيل المنتج

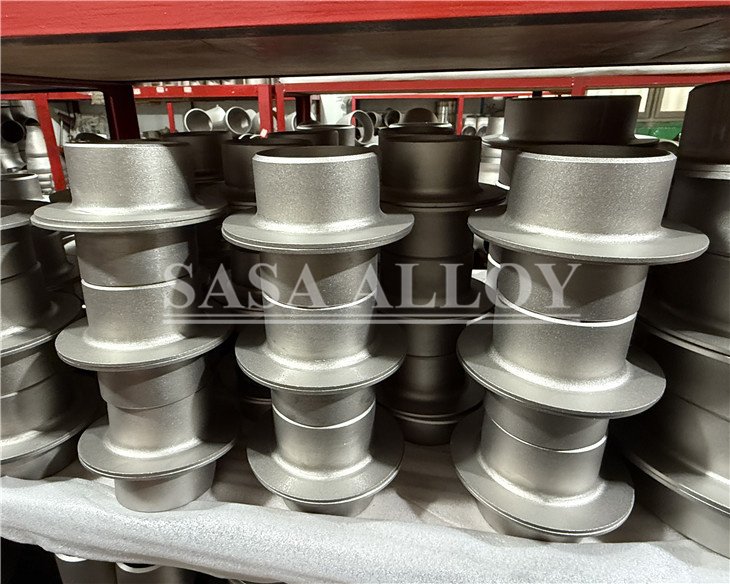

دوبلكس 2205 lap joint flanges are loose backing flanges designed to be used together with lap joint stub ends. This construction allows flange rotation for easier bolt alignment and simplifies maintenance in piping systems that require frequent dismantling. With high strength, excellent resistance to chloride stress corrosion cracking and strong pitting resistance, 2205 duplex lap joint flanges are widely selected for offshore, تحلية المياه, كيميائية, اللب والورق, and process water service.
SASA FLANGE supplies standard and customized duplex 2205 lap joint flanges in accordance with ASME B16.5, ASME B16.47, EN 1092-1, DIN, JIS and GB standards. يمكن دعم كل طلب عن طريق التحليل الكيميائي, الاختبار الميكانيكي, فحص الأبعاد, اختبار مؤشر مديري المشتريات (PMI)., EN 10204 3.1 certificate and full heat number traceability to ensure reliable performance in critical industrial applications.
- ✓اسم المنتج: دوبلكس 2205 شفة اللفة المشتركة
- ✓درجة المادة: ASTM A182 F51 / UNS S32205 الفولاذ المقاوم للصدأ على الوجهين
- ✓نوع المنتج: Lap Joint Flange used with stub end
- ✓الميزة الرئيسية: قوة عالية, excellent chloride corrosion resistance, easy alignment and maintenance
- ✓التطبيقات: النفط والغاز, المعالجة الكيميائية, أنظمة مياه البحر, تحلية المياه, power and water treatment
معلمات المنتج
| اسم المنتج | دوبلكس 2205 شفة اللفة المشتركة |
| درجة المادة | ASTM A182 F51 / UNS S32205; optional F60, F53, F55 |
| نوع المادة | Duplex stainless steel forged flange |
| نموذج المنتج | شفة اللفة المشتركة / Loose Backing Flange for use with stub end |
| نطاق الحجم | DN15 – DN1500 (1/2 بوصة – 60 بوصة) |
| فئة الضغط | فصل 150 – 1500 / PN10 – PN100 |
| وجه الختم | وجه مسطح, وجه مرفوع, special facing to suit lap joint stub end design |
| المعالجة السطحية | تخليل, التخميل, الانتهاء من تشكيله, protective oil on machined surfaces |
| معيار | ASME B16.5, ASME B16.47, EN 1092-1, DIN, JIS B2220, جيجابايت/ت 9119 أو مواصفات العملاء |
| تقتيش | التحليل الكيميائي, اختبار ميكانيكي, اختبار مؤشر مديري المشتريات (PMI)., التفتيش الأبعاد, التفتيش البصري |
| شهادة | EN 10204 3.1 شهادة المواد المتاحة |
| خدمة المعالجة | قطع, التصنيع باستخدام الحاسب الآلي, الحفر المخصص, معالجة الحجم المخصص |
التركيب الكيميائي
The following chemical composition is for reference for ASTM A182 F51 / UNS S32205 duplex stainless steel used in duplex 2205 الشفاه المشتركة اللفة. Actual chemistry may vary slightly by heat and applicable standard. Final values are confirmed by the mill test certificate and verified through incoming material inspection and PMI testing before production.
| عنصر | ج | و | من | ص | س | كر | في | شهر | آخر |
|---|---|---|---|---|---|---|---|---|---|
| محتوى % | 0.030 الأعلى | 1.00 الأعلى | 2.00 الأعلى | 0.030 الأعلى | 0.020 الأعلى | 22.0-23.0 | 4.5-6.5 | 3.0-3.5 | ن 0.14-0.20 |
الخواص الميكانيكية
Mechanical properties of duplex flange materials depend on grade, solution annealing condition, section thickness and applicable specification. The values below are typical minimum requirements for forged duplex stainless steel flanges and are provided for technical reference. Final certified values are stated on the EN 10204 3.1 material certificate for each production heat.
| درجة | قوة الشد | قوة العائد | استطالة | صلابة | كثافة |
|---|---|---|---|---|---|
| ASTM A182 F51 / UNS S32205 | 620 الآلام والكروب الذهنية دقيقة | 450 الآلام والكروب الذهنية دقيقة | 25% دقيقة | 290HB كحد أقصى | 7.80 جم/سم3 |
| ASTM A182 F53 / UNS S32750 | 795 الآلام والكروب الذهنية دقيقة | 550 الآلام والكروب الذهنية دقيقة | 15% دقيقة | 310HB كحد أقصى | 7.80 جم/سم3 |
جدول الحجم المشترك
| نطاق الحجم | فئة الضغط | وجه الختم | مادة | التوفر |
|---|---|---|---|---|
| DN15 – DN50 | فصل 150 – 600 | FF / الترددات اللاسلكية | ASTM A182 F51 | مخزون / إنتاج |
| DN65 – DN300 | فصل 150 – 900 | FF / الترددات اللاسلكية | ASTM A182 F51 | مخزون / إنتاج |
| DN350 – DN600 | فصل 150 – 1500 | FF / الترددات اللاسلكية | ASTM A182 F51 / F53 | إنتاج |
| DN700 – DN1500 | فصل 150 – 600 | FF | ASTM A182 F51 | صنع حسب الطلب |
مقارنة المواصفات المختلفة
| يكتب | وصف | الاستخدام النموذجي |
|---|---|---|
| ASME Lap Joint Flange | Loose flange used with lap joint stub end, dimensioned to ASME B16.5 or B16.47 | عملية الأنابيب, maintenance-intensive systems, حزم الانزلاق |
| EN Lap Joint Flange | Plate or forged loose flange matched with EN stub end under EN 1092-1 أبعاد | European process plants, water and chemical installations |
| دوبلكس 2205 LJ Flange | Lap joint flange manufactured from ASTM A182 F51 duplex stainless steel for improved corrosion resistance | مياه البحر, chloride-bearing media, offshore and desalination systems |
| Super Duplex LJ Flange | Loose flange in F53 or F55 for higher pitting resistance and strength than 2205 | High-chloride offshore, subsea and severe chemical environments |
المعايير المعادلة والأسماء الدولية
دوبلكس 2205 lap joint flanges can be produced to major international flange standards according to project requirements. While the flange dimensional standard defines size and drilling, the material grade is generally specified separately as ASTM A182 F51 or equivalent duplex stainless steel. Equivalent names may vary by region, drawing practice and end-user specification.
| معيار / منطقة | الكود القياسي | الدرجة النموذجية / مقابل |
|---|---|---|
| الولايات المتحدة الأمريكية | ASME B16.5 | ASTM A182 F51 / UNS S32205 |
| أوروبا | EN 1092-1 | 1.4462 الفولاذ المقاوم للصدأ على الوجهين |
| ألمانيا | DIN 2527 / 2566 | مادة 1.4462 |
| اليابان | JIS B2220 | SUS329J3L equivalent project-specified duplex |
| الصين | جيجابايت/ت 9119 | 022Cr22Ni5Mo3N / S2205 equivalent |
تدفق عملية الإنتاج
Manufacturing of duplex 2205 lap joint flanges requires controlled raw materials, proper heat treatment and precision machining to preserve duplex phase balance and corrosion resistance. SASA FLANGE applies strict process control from billet selection to final inspection.
- 1. اختيار المواد الخام
- 2. تزوير / قطع
- 3. المعالجة الحرارية
- 4. الآلات الخام
- 5. الانتهاء من الآلات
- 6. حفر
- 7. المعالجة السطحية
- 8. تقتيش
- 9. وضع العلامات
- 10. التعبئة
- 11. توصيل
| خطوة العملية | وصف | نقطة مراقبة الجودة |
|---|---|---|
| المواد الخام | حدد قطع أو ألواح تزوير معتمدة | شهادة المواد وإمكانية التتبع |
| تزوير | تزوير الساخنة لتحقيق الشكل المطلوب | تزوير درجة الحرارة ونسبة التخفيض |
| المعالجة الحرارية | Solution annealing and rapid cooling for duplex structure | التحكم في درجة الحرارة وعقد الوقت |
| بالقطع | وجه الختم, فتحات الترباس, أبعاد | دقة الأبعاد والانتهاء من السطح |
| تقتيش | التفتيش النهائي قبل الشحن | البعد, سطح, مؤشر مديري المشتريات, وضع العلامات |
فحص المنتج
1. فحص التركيب الكيميائي
Chemical composition inspection is performed to confirm that the duplex stainless steel used for the flange meets ASTM A182 F51 requirements. Key alloying elements such as chromium, النيكل, molybdenum and nitrogen are verified against the specified range to ensure corrosion resistance, mechanical strength and compliance with the mill test certificate.
2. اختبار الخواص الميكانيكية
Mechanical testing is used to verify tensile strength, قوة الخضوع, elongation and hardness of the forged flange material after heat treatment. These tests confirm the material has achieved the required duplex structure and strength level for pressure service. Test results are reviewed against applicable standards and included in the quality documentation package.
3. التفتيش الأبعاد
يغطي فحص الأبعاد القطر الخارجي, inside diameter, سمك شفة, دائرة الترباس, bolt hole size and quantity, وتفاصيل المواجهة. For lap joint flanges, fit-up with the mating stub end is also checked to ensure free rotation and proper assembly. All dimensions are verified according to ASME, EN, DIN, JIS, GB or customer drawings.
4. اختبار PMI والاختبار الهيدروستاتيكي
PMI testing is conducted using portable analyzers to confirm duplex 2205 material identity and prevent grade mix-up in critical projects. While flanges themselves are normally not hydrostatically tested as individual components, hydrostatic pressure testing can be arranged as part of assembled spool or project requirements. EN 10204 3.1 certificate and traceable inspection records are provided.
تغليف المنتج
- ✓تغليف علبة خشبية: مناسبة للمنتجات ذات الضغط العالي والقطر الكبير
- ✓التعبئة البليت مع التفاف يتقلص: مناسبة للشحنات الدفعية والأحجام القياسية
- ✓طلاء زيت مضاد للصدأ + ورق مقاوم للماء: تستخدم لحماية الشحن البحري
- ✓كيس من البلاستيك الفردي + كرتون: تستخدم للتجهيزات الصغيرة والمنتجات المترابطة
- ✓وضع علامات واضحة: درجة, مقاس, فئة الضغط, رقم الحرارة ورقم أمر الشراء
التطبيقات
دوبلكس 2205 lap joint flanges are widely used in corrosive and chloride-containing services where easy installation, flange rotation and frequent line disassembly are important. Their combination of high strength and strong corrosion resistance makes them suitable for demanding process piping across multiple industries.
| صناعة | التطبيقات النموذجية | لماذا يتم استخدام هذا المنتج |
|---|---|---|
| النفط والغاز | خطوط المياه المنتجة, أنابيب المرافق البحرية, firewater and chemical injection systems | High strength and good resistance to chloride stress corrosion cracking |
| المعالجة الكيميائية | Acidic media transfer lines, process equipment connections, solvent and brine piping | Corrosion resistance and easy alignment with stub end assemblies |
| توليد الطاقة | أنظمة مجموعة التركيز, cooling water circuits, service water and condensate auxiliary lines | Reliable performance in wet and corrosive operating environments |
| معالجة المياه | Desalination skids, RO units, seawater intake and brine discharge systems | Excellent pitting resistance in chloride-rich water service |
| البحرية والبحرية | تبريد مياه البحر, أنظمة الصابورة, deck piping and offshore module fabrication | Durable corrosion performance and simplified maintenance in confined spaces |
لماذا تختار SASA FLANGE?
- ✓الشركة المصنعة المهنية لشفة اللفة المشتركة للمشاريع الصناعية العالمية
- ✓حجم مخصص, فئة الضغط ودرجة المواد وفقا للرسومات
- ✓الدعم القياسي الكامل: ASME, EN, DIN, JIS, غيغابايت, GOST ومواصفات العملاء
- ✓إمكانية تتبع المواد مع التحكم في رقم الحرارة و EN 10204 3.1 شهادة المواد
- ✓التحليل الكيميائي, الاختبار الميكانيكي, اختبار مؤشر مديري المشتريات (PMI)., التفتيش الهيدروستاتيكي والأبعاد
- ✓توافر المخزون للعناصر القياسية, مهلة 3-7 أيام; إنتاج مخصص 15-30 أيام
- ✓التعبئة والتغليف للتصدير للبحر, النقل الجوي والبري
- ✓15+ سنوات من الخبرة في التوريد 50+ البلدان في جميع أنحاء العالم
التعليمات
س: What is a duplex 2205 شفة اللفة المشتركة?
أ: A duplex 2205 lap joint flange is a loose backing flange used together with a lap joint stub end. The flange rotates freely around the pipe, making bolt hole alignment easier during installation. Made from duplex stainless steel ASTM A182 F51, it combines high mechanical strength with strong resistance to chloride corrosion in demanding industrial piping systems.
س: What materials are available for duplex lap joint flanges?
أ: The most common material is ASTM A182 F51 / UNS S32205, also known as duplex 2205. For more demanding corrosion environments, SASA FLANGE can also supply F60, super duplex F53 and F55 grades. Material selection depends on chloride content, درجة حرارة التشغيل, pressure class and project specification or end-user approved vendor list.
س: ما هي فئة الضغط المدعومة?
أ: دوبلكس 2205 lap joint flanges are commonly supplied in ASME Class 150, 300, 600, 900 و 1500, depending on size and standard requirements. Under European systems, PN10 to PN100 can be produced. The actual available pressure rating depends on flange dimensions, الصف المادي, service conditions and the corresponding stub end configuration.
س: يستطيع SASA FLANGE توريد أحجام مخصصة?
أ: نعم. SASA FLANGE can manufacture custom duplex 2205 lap joint flanges according to drawings or project specifications. We support non-standard dimensions, حفر خاص, custom facing, matched stub end fit-up, special markings and upgraded materials such as super duplex. CNC machining and strict dimensional inspection ensure compatibility with the customer’s piping system.
س: ما هي الشهادة المقدمة?
أ: SASA FLANGE يمكن أن توفر EN 10204 3.1 material certificate together with the mill test certificate, dimensional inspection report and PMI records. Mechanical test results and chemical analysis are available according to the order requirement. For project packages, additional documentation such as packing list, heat number traceability and third-party inspection support can also be arranged.
