เปรียบเทียบตัวเลือกวัสดุและไลเนอร์

เหตุใด “ท่อทนต่อการเสียดสี” และ “วัสดุหน้าแปลน” จึงตัดสินใจต่างกัน

ค้นหา ท่อทนต่อการขัดถู มักจะเน้นไปที่การสูญเสียผนังท่อ, ไลเนอร์ที่เปลี่ยนได้หรือผลิตภัณฑ์ท่อที่ทนต่อการสึกหรอ. ข้อต่อแปลนมีข้อกำหนดอื่นๆ เพิ่มเติม: ความสมบูรณ์ของขอบเขตความดัน, กำลังโหลดสายฟ้า, ปะเก็นที่นั่ง, เผชิญกับสภาพ, ความสามารถในการเชื่อมและความเข้ากันได้ของมิติ. ท่อ, ไลเนอร์และหน้าแปลนจึงสามารถใช้วัสดุที่แตกต่างกันได้เมื่อเอกสารการออกแบบและวิธีการเชื่อมต่ออนุญาต.

วัสดุ, ตัวเลือกไลเนอร์และการเคลือบ

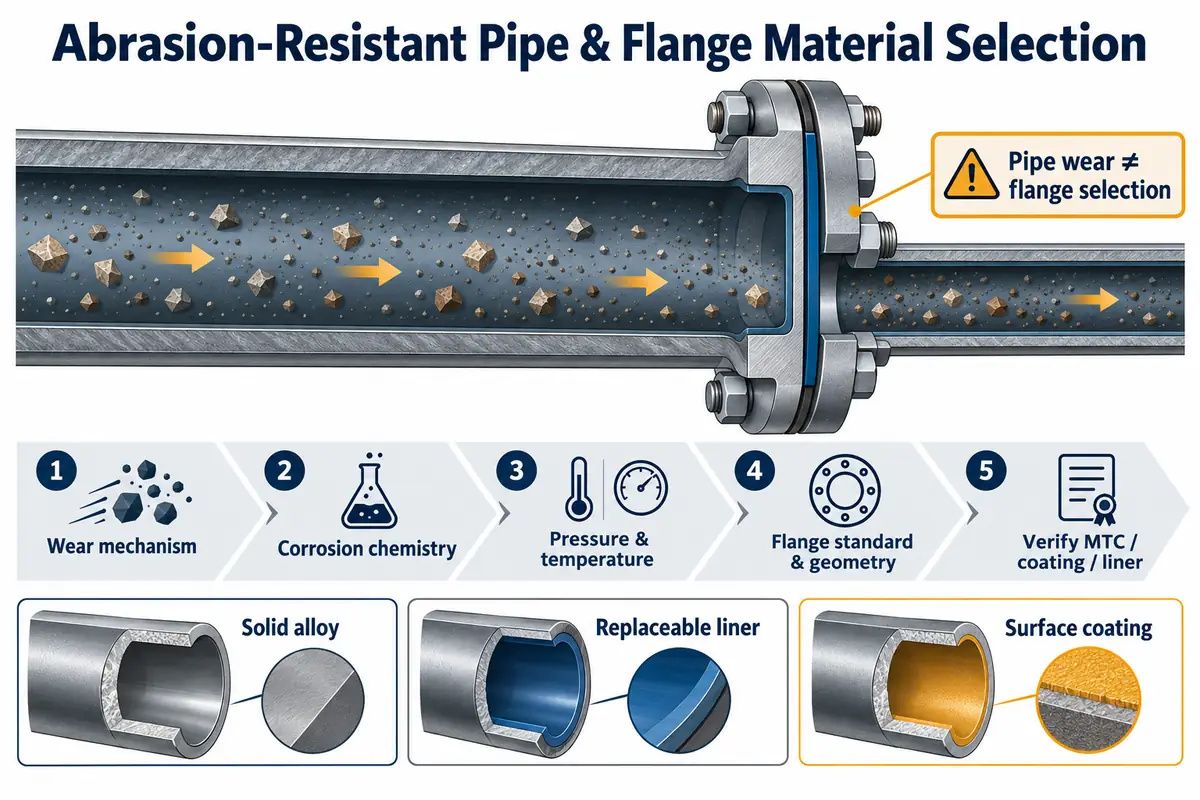

วิธีการเลือกห้าขั้นตอน

1. กำหนดกลไกการสึกหรอ

บันทึกของแข็ง, รูปร่างและขนาดของอนุภาค, ความเข้มข้น, ความเร็วการไหล, มุมกระแทกและการสึกหรอเลื่อนหรือไม่, การกัดกร่อนแบบกระทบกระแทกหรือการกัดเซาะ. วัสดุที่ทำงานได้ดีในการเสียดสีแบบเลื่อนมุมต่ำอาจไม่เหมาะสำหรับการกระแทกซ้ำๆ.

2. แยกการสูญเสียการกัดกร่อนจากการสึกหรอทางกล

คลอไรด์, กรด, ด่างและอุณหภูมิสามารถขจัดฟิล์มป้องกันและเร่งการกัดกร่อนและการกัดกร่อนได้. เหล็กกล้าไร้สนิมดูเพล็กซ์มีประโยชน์เมื่ออนุภาคสึกหรอและการกัดกร่อนเกิดขึ้นพร้อมกัน; โลหะผสมนิกเกิลถูกเลือกมาสำหรับการกัดกร่อนหรือสภาวะอุณหภูมิที่ต้องการเป็นหลัก, ไม่ใช่เพียงเพราะมีอนุภาคอยู่.

3. ค้นหาโซนการสึกหรอ

ยืนยันว่าการสูญเสียวัสดุอยู่ในท่อตรงหรือไม่, ข้อศอก, การสิ้นสุดของไลเนอร์, เจาะหน้าแปลน, บริเวณที่นั่งแบบปะเก็นหรือโซนปั่นป่วนท้ายน้ำ. การป้องกันรูเจาะท่อในขณะที่ทิ้งขั้นตอนซับที่หน้าแปลนอย่างกะทันหันสามารถย้ายปัญหาการสึกหรอแทนที่จะแก้ปัญหาได้.

4. รักษาข้อกำหนดจำเพาะของหน้าแปลนให้ครบถ้วน

ระบุ NPS/DN, ระดับความดันหรือ PN, ประเภทหน้าแปลน, หันหน้าไปทาง, ตารางการเจาะหรือท่อ, ข้อกำหนดวัสดุ, ค่าเผื่อการกัดกร่อนและซับ/สารเคลือบใดๆ. จะต้องตรวจสอบพิกัดอุณหภูมิความดันและการออกแบบโบลต์/ปะเก็นว่าเป็นข้อต่อที่สมบูรณ์.

5. กำหนดหลักฐานการยอมรับ

ขอ MTC สำหรับวัสดุขอบเขตความดัน และบันทึกแยกต่างหากสำหรับประเภทการเคลือบหรือไลเนอร์, ความหนาหรือขั้นตอนการสมัครเมื่อมี. เพิ่มมิติ, ข้อกำหนดด้านภาพและ NDE ที่ตรงกับข้อกำหนดเฉพาะในการซื้อ แทนที่จะอาศัยฉลาก "ทนต่อการขัดถู" ทั่วไป.

หน้าผลิตภัณฑ์ที่เผยแพร่สำหรับการทบทวนวัสดุ

ลิงค์เหล่านี้นำไปสู่หน้าผลิตภัณฑ์ SASAFLANGE จริง. เป็นจุดเริ่มต้นในการทบทวนใบเสนอราคา, ไม่ใช่ข้อพิสูจน์ว่าเกรดนั้นเหมาะสมกับบริการขัดทุกประเภท.

ข้อผิดพลาดข้อกำหนดทั่วไป

• เรียก “เหล็กทนการเสียดสี” โดยไม่บอกชื่อมาตรฐานหน้าแปลนหรือระดับแรงดัน.
• สมมติว่าท่อและหน้าแปลนต้องใช้วัสดุที่สึกหรอเหมือนกัน.
• ละเว้นการสิ้นสุดของไลเนอร์, ความกว้างของที่นั่งปะเก็นหรือเอฟเฟกต์โหลดโบลต์.
• การใช้ความแข็งเพียงอย่างเดียวรับประกันอายุการใช้งาน.
• การรวมโลหะที่แตกต่างกันโดยไม่ต้องตรวจสอบการกัดกร่อนของกัลวานิกและการแยกทางไฟฟ้า.
• การขอเคลือบโดยไม่ระบุพื้นที่ที่ได้รับอนุญาต, การตระเตรียม, วิธีการตรวจสอบและซ่อมแซม.

คำถามที่พบบ่อย

เป็นท่อเหล็กทนการเสียดสีเข้าได้กับหน้าแปลนมาตรฐานโดยอัตโนมัติ?

เลขที่. ท่อหรือซับอาจได้รับการปรับให้เหมาะสมสำหรับการสึกหรอในขณะที่หน้าแปลนต้องเป็นไปตามมาตรฐานขอบเขตความดันและขนาดที่แยกจากกัน. รายละเอียดการเปลี่ยนแปลงและการเข้าร่วมจำเป็นต้องได้รับการตรวจสอบทางวิศวกรรม.

หน้าแปลนดูเพล็กซ์มีความทนทานต่อการสึกหรอมากกว่าหน้าแปลนเหล็กกล้าคาร์บอนเสมอหรือไม่?

ไม่ได้อยู่ในทุกโหมดการสึกหรอ. เกรดดูเพล็กซ์สามารถมีข้อได้เปรียบในการกัดเซาะ-การกัดกร่อน เนื่องจากมีการรวมความต้านทานการกัดกร่อนเข้าด้วยกัน, ความแข็งแรงและความแข็งผิวที่มีประโยชน์, แต่กระทบกับอนุภาค, ความเร็วและรูปทรงของข้อต่อยังคงควบคุมประสิทธิภาพการบริการ.

ควรเคลือบคลุมพื้นผิวที่นั่งปะเก็น?

เฉพาะเมื่อขั้นตอนการออกแบบและการเคลือบข้อต่อที่ได้รับอนุมัติอนุญาตอย่างชัดเจนเท่านั้น. ความหนาของการเคลือบ, การบีบอัด, การยึดเกาะและการตกแต่งพื้นผิวอาจส่งผลต่อการยึดปะเก็นและภาระของสลักเกลียว.

พื้นฐานทางเทคนิค

• ASTM A532/A532M — เหล็กหล่อที่ทนต่อการเสียดสีและการใช้งานตามวัตถุประสงค์ของการสึกหรอ.
• แผ่นข้อมูลดูเพล็กซ์ Outokumpu Forta — การกัดกร่อน, บริบทความแข็งแรงและการกัดเซาะ-การกัดกร่อน.
• โลหะพิเศษ โลหะผสม INCONEL 625 กระดานข่าว — การกัดกร่อนและคุณสมบัติที่อุณหภูมิสูง.
• โปรแกรมผลิตภัณฑ์เหล็กสึกหรอ SSAB - ท่อ, บริบทของท่อและซับสึกหรอ.
