وصف
تركيب لحام بعقب من السبائك يمكن تتبعه
ASTM B366 مونيل 400 مخصص غير متكافئ المحملة
نقطة الإنطلاق غير المتكافئة المخصصة للشراء جاهزة للشراء ASTM B366/B366M, UNS N04400 سبائك النيكل والنحاس, الموردة للبحرية, مياه البحر, القلويات وخدمة حمض الهيدروفلوريك المختارة بأبعاد محددة للمشروع, حائط, البناء والتفتيش.
ما هو مونيل 400 قمزة غير متكافئة مخصصة?
يتم استخدام نقطة الإنطلاق غير المتساوية المخصصة عندما لا تتطابق مجموعات الإنطلاقة القياسية مع الجري المطلوب, مَنفَذ, أبعاد الفرع أو المركز إلى النهاية. كل جدار نهاية, يجب مراجعة الانتقال وتعزيز الفروع وفقًا للتصميم المعتمد.
مونيل 400 هو وصف الاسم التجاري الذي تم البحث عنه على نطاق واسع لـ UNS N04400. ويعتبر لمياه البحر, المرافق البحرية, القلويات الكاوية وواجبات حمض الهيدروفلوريك المختارة, تخضع لكيمياء السوائل الدقيقة وظروف التشغيل.
المواصفات الفنية
| نوع المنتج | تي شيرت لحام بعقب غير متساوٍ مخصص |
|---|---|
| مادة | ASTM B366/B366M, UNS N04400 سبائك النيكل والنحاس |
| العائلة المادية | سبائك النيكل والنحاس |
| أساس الأبعاد | رسم المشروع المعتمد; متطلبات B16.9 المطبقة بموجب الاتفاق |
| إعدادات | أقطار تشغيل/مخرج/فرع مخصصة وأبعاد من المركز إلى النهاية لكل رسم معتمد |
| الحجم الاسمي | تمت مراجعة أبعاد التشغيل × المخرج × الفرع بشكل فردي من أجل قابلية التصنيع |
| سمك الجدار | الجداول الزمنية القياسية, الجدار الثقيل والجدار الخاص بالمشروع يخضع لمراجعة التصنيع |
| بناء | البناء المشكل أو المصنع الخاضع لمواصفات المواد, الكود والرسم المعتمد |
| إنهاء التحضير | تتوافق حافة اللحام التناكبي مع جدار الأنبوب المتصل وتفاصيل اللحام المعتمدة |
| المعالجة الحرارية | الحالة النهائية وأي معالجة حرارية كما هو مطلوب ASTM B366 والطبقة المرتبة |
| التوثيق | EN 10204 3.1 إم تي سي, تتبع الحرارة, مؤشر مديري المشتريات, الأبعاد وتجربة الاقتراب من الموت الإضافية حسب الطلب |
الحجم المتاح ومجموعات الجدران تعتمد على السبائك, تشكيل الطريق, البناء والكمية. قم بتأكيد القطر الخارجي للأنبوب والجدار بدقة في طلب عرض الأسعار.
المعايير والمراجع الفنية
معيار الأبعاد
يتحكم رسم المشروع المعتمد في هندسة المحملة غير المتساوية غير القياسية. ASME B16.9 لا ينطبق إلا على المتطلبات والتكوينات المضمنة صراحةً في الأمر وضمن نطاقه.
مواصفات المواد
ASTM B366/B366M يغطي تجهيزات أنابيب الضغط المصنوعة من النيكل المطاوع وسبائك النيكل المصنوعة في المصنع.
لماذا تختار مونيل 400?
UNS N04400 يعتبر لمعالجة مياه البحر, المعدات البحرية, إنتاج الملح, الأنظمة الكاوية ومعدات معالجة حمض الهيدروفلوريك المختارة.
| نقطة الاختيار | مونيل 400 | إنكونيل 625 |
|---|---|---|
| عائلة سبائك | ني النحاس | Ni-Cr-Mo-Nb |
| التركيز النموذجي | البحرية, القلويات وخدمة HF المختارة | كلوريد, مياه البحر والخدمة المختلطة الشديدة |
| الوسائط المؤكسدة | يتطلب مراجعة الحالة بعناية | مقاومة أوسع في العديد من البيئات المؤكسدة |
| اختيار | التحقق من المتوسطة الدقيقة والتهوية | التحقق من المتوسط الدقيق ودرجة الحرارة |
تطبيقات نموذجية
| صناعة | واجب التركيب النموذجي | لماذا تعتبر هذه المادة |
|---|---|---|
| الهندسة البحرية | وصلة فرعية خاصة ثلاثية القطر في عملية الأنابيب | أنظمة معالجة مياه البحر والملح |
| المعالجة الكيميائية | انتقال رأس كبير التجويف مع فرع غير قياسي | أنظمة مختارة من القلويات وحمض الهيدروفلوريك |
| المرافق الصناعية | تركيبات بديلة مطابقة لأبعاد المصنع الحالية | خدمات المياه المالحة والمياه المسببة للتآكل |
أمثلة التطبيق هي سياق الاختيار, ليست موافقة على التصميم. تأكيد كيمياء العملية, ضغط, درجة حرارة, إجراءات اللحام ورمز التحكم.
تصنيع, التفتيش والتوثيق
يبدأ التصنيع المخصص للقمزة غير المتساوية بالموافقة على الرسم ويتطلب التحقق من كل قطر نهائي, حائط, البعد من المركز إلى النهاية, انتقال, ملف تعريف الفرع والشطبة. تحدد أوامر N04400 عادةً مؤشر مديري المشتريات (PMI)., نظافة السطح, فحص الأبعاد وفئة البناء B366 المطبقة.
إمكانية تتبع رقم الحرارة ومؤشر مديري المشتريات (PMI) عند تحديده.
جميع المواد المستنفدة للأوزون/الجدران الثلاثة, أبعاد المركز إلى النهاية, تم فحص التحولات والمشطوف للرسم.
حزب العمال, MT حيثما ينطبق ذلك, يوتا, RT أو طرف ثالث يشهد على النطاق المطلوب.
إم تي سي, سجلات المعالجة الحرارية والتفتيش المجمعة وفقًا لمتطلبات المشروع.
قائمة مراجعة طلب عرض الأسعار (RFQ).
- إكمال درجة المواد وUNS عند الاقتضاء
- ASME B16.9 طبعة أو رسم المشروع المعتمد
- يجري, أحجام المنفذ والفروع
- الجدول الزمني أو سمك الجدار الدقيق في كل نهاية
- البناء / الطبقة غير الملحومة أو الملحومة
- التفاصيل المائلة وأبعاد الأنابيب المطابقة
- كمية, الوجهة وتاريخ التسليم المطلوب
- EN 10204 3.1, مؤشر مديري المشتريات, متطلبات الأبعاد وتجربة الاقتراب من الموت
الأسئلة المتداولة
ما هو مونيل 400 قمزة غير متكافئة مخصصة?
إنها عبارة عن تي شيرت غير متساوي مخصص مصنوع من ASTM B366/B366M, UNS N04400 سبائك النيكل والنحاس. يتم توفيره للرسم المعتمد عند انتهاء التشغيل, يقع حجم الفرع أو الأبعاد من المركز إلى النهاية خارج مجموعة نقاط الإنطلاق القياسية. مواصفات المواد المطلوبة تتحكم في الكيمياء, الخصائص الميكانيكية, المعالجة الحرارية والاختبار.
ما هو المعيار الذي ينطبق على هذا المناسب?
يتحكم رسم المشروع المعتمد في هندسة المحملة غير المتساوية غير القياسية. ASME B16.9 لا ينطبق إلا على المتطلبات والتكوينات المضمنة صراحةً في الأمر وضمن نطاقه. الأساس المادي هو ASTM B366/B366M, UNS N04400 سبائك النيكل والنحاس. يجب أن يذكر في أمر الشراء الإصدار المطلوب, بناء, مقاس, الجدار والفحوصات التكميلية.
أين مونيل 400 مختارة عادة?
UNS N04400 يعتبر لمعالجة مياه البحر, المعدات البحرية, إنتاج الملح, الأنظمة الكاوية ومعدات معالجة حمض الهيدروفلوريك المختارة. لا تزال ملاءمة المواد تعتمد على كيمياء السوائل, ضغط, درجة حرارة, تلفيق, بدل التآكل ورمز الأنابيب الحاكم.
يمكن توفير البناء ذو الجدران الثقيلة والملحومة?
نعم, تخضع لمراجعة التصنيع. توفير القطر الخارجي الدقيق, سمك الجدار أو الجدول الزمني, فئة البناء, التحضير النهائي, الكمية ومتطلبات تجربة الاقتراب من الموت حتى يمكن تأكيد الجدوى.
ما الذي يجب أن يتضمنه طلب عرض الأسعار؟?
اذكر درجة المادة كاملة, معيار الأبعاد أو الرسم المعتمد, أحجام التشغيل والفروع, الجدول الزمني أو الجدار الدقيق, البناء السلس أو الملحومة, التفاصيل المائلة, كمية, وجهة, نطاق التصديق والتفتيش.

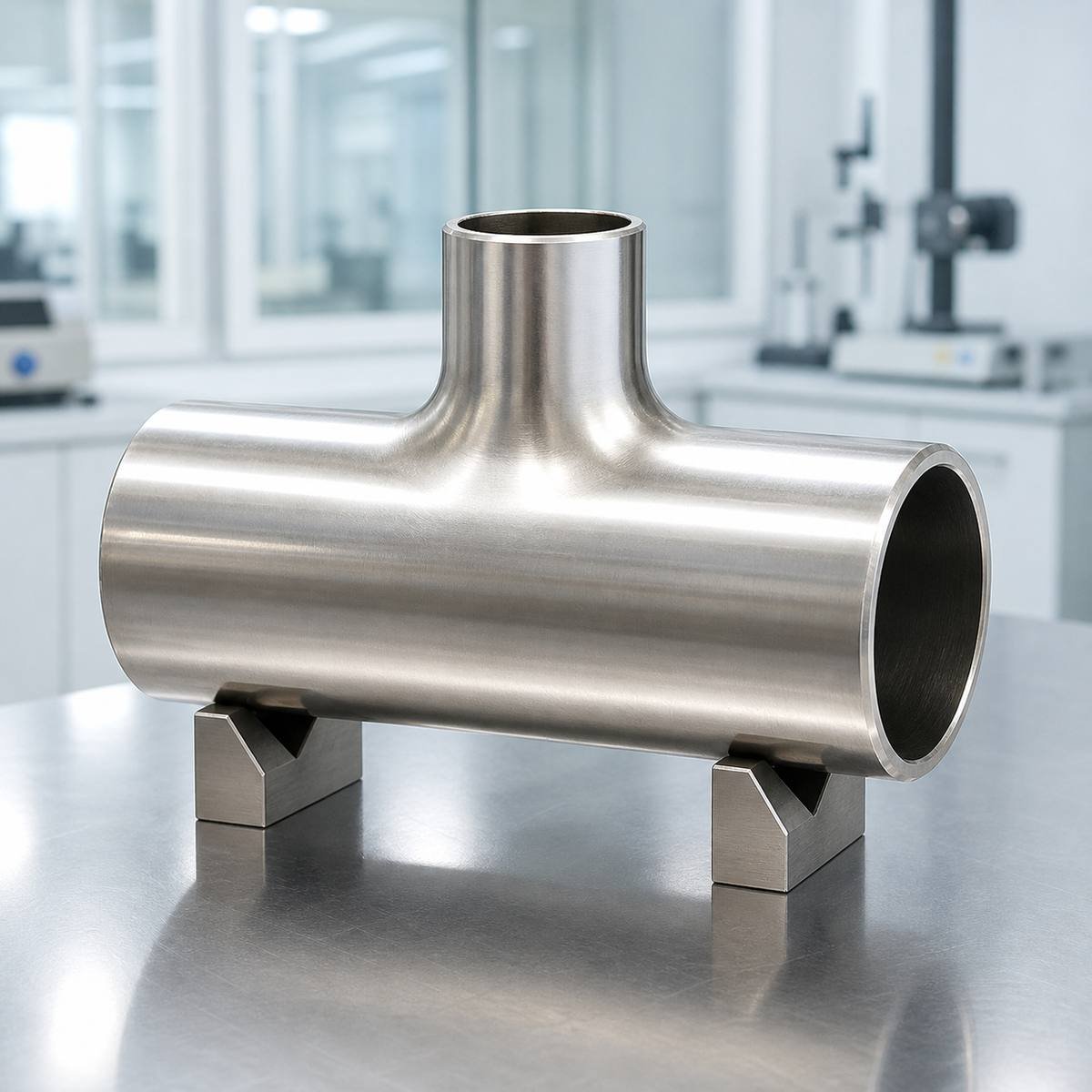

صورة المنتج تمثيلية. يختلف مظهر السطح حسب السبائك, طريق التصنيع والانتهاء.
طلب عرض أسعار فني
أرسل المادة, مزيج الحجم, حائط, كمية, الرسم أو القياسية, ومتطلبات التفتيش للمراجعة.
