وصف
تفاصيل المنتج

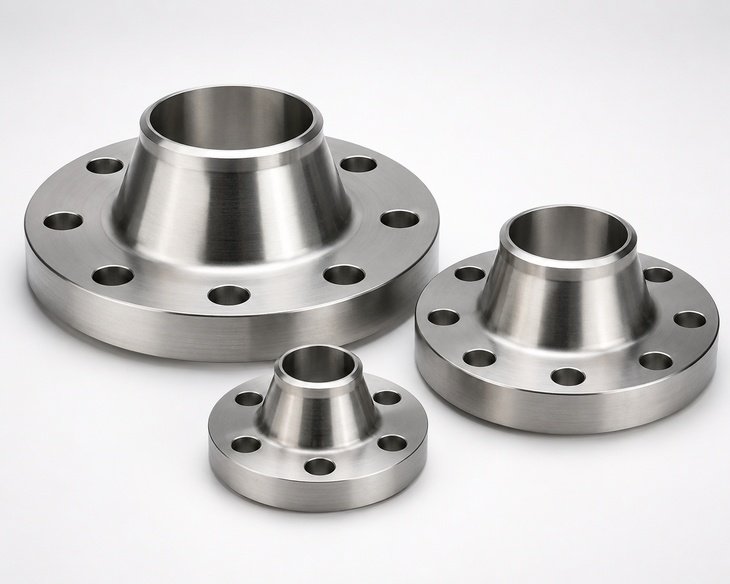

A weld neck pipe flange features a long tapered hub and a butt-weld end that matches the pipe bore, providing excellent flow characteristics and reducing turbulence and stress concentration at the joint. It is commonly selected for severe operating conditions in process piping, أوعية الضغط, الأنظمة البحرية, المصافي, power stations and critical utility lines where reliability and fatigue resistance are important.
SASA FLANGE supplies standard and customized weld neck pipe flanges in carbon steel, سبائك الصلب, stainless steel and duplex stainless steel. يمكن دعم كل طلب عن طريق التحليل الكيميائي, الاختبار الميكانيكي, فحص الأبعاد, PMI testing and visual examination. EN 10204 3.1 شهادة, إمكانية تتبع رقم الحرارة, customized machining and strict quality control are available to meet international project and end-user requirements.
- ✓اسم المنتج: شفة أنبوب الرقبة الملحومة
- ✓درجة المادة: ASTM A105, A350 LF2, A182 F304/F316, F11/F22, F51
- ✓نوع المنتج: Forged butt-weld neck flange
- ✓الميزة الرئيسية: Long tapered hub for high strength, smooth flow and reduced stress concentration
- ✓التطبيقات: النفط والغاز, البتروكيماويات, توليد الطاقة, بناء السفن, desalination and water treatment
معلمات المنتج
| اسم المنتج | شفة أنبوب الرقبة الملحومة |
| درجة المادة | ASTM A105, A350 LF2, A694 F52/F60, A182 F304/F304L, F316/F316L, F321, F347, F11, F22, F5, F9, F51, F53 |
| نوع المادة | الكربون الصلب, Low Temperature Carbon Steel, سبائك الصلب, الفولاذ المقاوم للصدأ, دوبلكس ستانلس ستيل |
| نموذج المنتج | شفة مزورة, شفة تشكيله, custom drilled flange |
| نطاق الحجم | DN15 – DN1500 (1/2 بوصة – 60 بوصة) |
| فئة الضغط | فصل 150 – 2500 / PN6 – PN100 / 5K فقط – 40ك |
| وجه الختم | الترددات اللاسلكية, FF, آر تي جيه, تي جي, MFM |
| المعالجة السطحية | زيت مضاد للصدأ, الطلاء الأسود, Yellow paint, تراجع الساخنة المجلفن, التخليل والتخميل |
| معيار | ASME B16.5, ASME B16.47 السلسلة أ/ب, EN 1092-1, DIN, JIS B2220, جيجابايت/ت 9119 أو مواصفات العملاء |
| تقتيش | التحليل الكيميائي, اختبار ميكانيكي, اختبار مؤشر مديري المشتريات (PMI)., الأبعاد, الهيدروستاتيكي |
| شهادة | EN 10204 3.1 شهادة المواد المتاحة |
| خدمة المعالجة | قطع, التصنيع باستخدام الحاسب الآلي, الحفر المخصص, معالجة الحجم المخصص |
التركيب الكيميائي
Chemical composition values below are for reference using a common forged carbon steel grade for weld neck pipe flange production. Final chemistry depends on the specified grade, معيار, heat treatment condition and approved material test certificate. SASA FLANGE supplies products according to applicable ASTM, EN, DIN, JIS or GB requirements with full traceability.
| عنصر | ج | و | من | ص | س | كر | في | شهر | آخر |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A105 محتوى % | 0.35 الأعلى | 0.10 – 0.35 | 0.60 – 1.05 | 0.035 الأعلى | 0.040 الأعلى | 0.30 الأعلى | 0.40 الأعلى | 0.12 الأعلى | النحاس 0.40 الأعلى, V 0.08 الأعلى |
الخواص الميكانيكية
Mechanical properties shown are typical minimum values for common flange grades and are provided for reference only. Actual values may vary depending on material grade, سمك القسم, heat treatment and manufacturing route. Final mechanical results are confirmed by the mill test certificate and project inspection requirements.
| درجة | قوة الشد | قوة العائد | استطالة | صلابة | كثافة |
|---|---|---|---|---|---|
| ASTM A105 | 485 الآلام والكروب الذهنية دقيقة | 250 الآلام والكروب الذهنية دقيقة | 22% دقيقة | 187 HB كحد أقصى | 7.85 جم/سم3 |
| ASTM A182 F316/F316L | 515 الآلام والكروب الذهنية دقيقة | 205 الآلام والكروب الذهنية دقيقة | 30% دقيقة | 217 HB كحد أقصى | 7.98 جم/سم3 |
جدول الحجم المشترك
| نطاق الحجم | فئة الضغط | وجه الختم | مادة | التوفر |
|---|---|---|---|---|
| DN15 – DN50 | فصل 150 – 600 | الترددات اللاسلكية | أ105, F304/F316 | مخزون / إنتاج |
| DN65 – DN300 | فصل 150 – 1500 | الترددات اللاسلكية / آر تي جيه | أ105, LF2, F304/F316, F11/F22 | مخزون / إنتاج |
| DN350 – DN600 | فصل 150 – 2500 | الترددات اللاسلكية / آر تي جيه | أ105, LF2, F11/F22, F51 | إنتاج |
| DN700 – DN1500 | فصل 150 – 900 | الترددات اللاسلكية | أ105, A350 LF2, F304/F316 | صنع حسب الطلب |
مقارنة المواصفات المختلفة
| يكتب | وصف | الاستخدام النموذجي |
|---|---|---|
| Raised Face Weld Neck Flange | Standard long hub flange with raised gasket seating surface and butt-weld end | أنابيب العملية العامة, oil and gas lines, النباتات الكيميائية |
| RTJ Weld Neck Flange | Ring Type Joint groove flange for high-pressure and high-temperature sealing | المصافي, المنصات البحرية, خدمة الهيدروكربونات ذات الضغط العالي |
| Large Diameter Weld Neck Flange | Weld neck flange produced to ASME B16.47 for large bore pipelines | Water transmission, محطات توليد الطاقة, marine and bulk utility lines |
| Custom Bore Weld Neck Flange | Special bore, drilling or facing dimensions made to customer drawing | Replacement projects, skid systems and EPC custom assemblies |
المعايير المعادلة والأسماء الدولية
Weld neck pipe flanges are produced to several international dimensional standards, while the material grade is specified separately according to ASTM, EN or other regional norms. Equivalent standard names may differ by market, but drilling, facing and pressure ratings can be matched for international projects when technical details are clearly defined.
| معيار / منطقة | الكود القياسي | الدرجة النموذجية / مقابل |
|---|---|---|
| الولايات المتحدة الأمريكية | ASME B16.5 | ASTM A105, A350 LF2, A182 F304/F316 |
| أوروبا | EN 1092-1 | P245GH, P250GH, 1.4301, 1.4404 |
| ألمانيا | DIN 2631 / 2632 / 2633 / 2634 / 2635 | ج22.8, P250GH, 1.4571 |
| اليابان | JIS B2220 | SFVC2A, SUS304, SUS316 |
| الصين | جيجابايت/ت 9119 | 20#, 16من, 304, 316ل |
تدفق عملية الإنتاج
Manufacturing control is essential for weld neck pipe flange performance because bore accuracy, hub geometry and facing finish directly affect welding quality and sealing reliability. SASA FLANGE maintains process control from raw material to final packing.
- 1. اختيار المواد الخام
- 2. تزوير / قطع
- 3. المعالجة الحرارية
- 4. الآلات الخام
- 5. الانتهاء من الآلات
- 6. حفر
- 7. المعالجة السطحية
- 8. تقتيش
- 9. وضع العلامات
- 10. التعبئة
- 11. توصيل
| خطوة العملية | وصف | نقطة مراقبة الجودة |
|---|---|---|
| المواد الخام | حدد قطع أو ألواح تزوير معتمدة | شهادة المواد وإمكانية التتبع |
| تزوير | تزوير الساخنة لتحقيق الشكل المطلوب | تزوير درجة الحرارة ونسبة التخفيض |
| المعالجة الحرارية | التطبيع, تصلب أو التلدين | التحكم في درجة الحرارة وعقد الوقت |
| بالقطع | وجه الختم, فتحات الترباس, أبعاد | دقة الأبعاد والانتهاء من السطح |
| تقتيش | التفتيش النهائي قبل الشحن | البعد, سطح, مؤشر مديري المشتريات, الهيدروستاتيكي |
فحص المنتج
1. فحص التركيب الكيميائي
Chemical analysis is performed to verify that each heat conforms to the specified material grade such as A105, LF2 or A182 stainless steel. Test results are checked against the applicable ASTM or EN standard to confirm major alloying elements and impurity limits. وهذا يساعد على ضمان قابلية اللحام, corrosion performance and compliance with project specifications.
2. اختبار الخواص الميكانيكية
يؤكد الاختبار الميكانيكي قوة الشد, قوة الخضوع, elongation and hardness in accordance with the specified material standard. للخدمة الحرجة, test reports are reviewed together with heat treatment records to verify consistent material performance. This inspection helps ensure the weld neck flange can withstand pressure, temperature variation and cyclic loading in demanding industrial systems.
3. التفتيش الأبعاد
يغطي فحص الأبعاد القطر الخارجي, حجم التجويف, أبعاد المحور, سمك شفة, دائرة الترباس, قطر ثقب الترباس, number of holes and facing details. Raised face height or RTJ groove dimensions are checked against the relevant flange standard. Accurate dimensions are essential for fit-up, butt welding alignment, gasket seating and leak-free bolted joint assembly.
4. اختبار PMI والاختبار الهيدروستاتيكي
Positive Material Identification is available to confirm alloy grade, especially for stainless steel, alloy steel and duplex flanges. يمكن ترتيب الاختبار الهيدروستاتيكي عند الحاجة إلى مواصفات المشروع أو حالة التجميع. SASA FLANGE كما يوفر EN 10204 3.1 شهادة المواد, inspection records and full heat number traceability to support quality documentation for international end users.
تغليف المنتج
- ✓تغليف علبة خشبية: مناسبة للمنتجات ذات الضغط العالي والقطر الكبير
- ✓التعبئة البليت مع التفاف يتقلص: مناسبة للشحنات الدفعية والأحجام القياسية
- ✓طلاء زيت مضاد للصدأ + ورق مقاوم للماء: تستخدم لحماية الشحن البحري
- ✓كيس من البلاستيك الفردي + كرتون: تستخدم للتجهيزات الصغيرة والمنتجات المترابطة
- ✓وضع علامات واضحة: درجة, مقاس, فئة الضغط, رقم الحرارة ورقم أمر الشراء
التطبيقات
Weld neck pipe flanges are widely used in critical piping systems where pressure integrity, fatigue resistance and reliable welding performance are required. Their long tapered hub design makes them suitable for severe service conditions across energy, process and utility industries, especially where temperature fluctuation and cyclic stress are present.
| صناعة | التطبيقات النموذجية | لماذا يتم استخدام هذا المنتج |
|---|---|---|
| النفط والغاز | Transmission pipelines, وحدات المصفاة, الأنابيب العملية البحرية, gas compression systems | Provides strong butt-weld connection, excellent stress distribution and dependable sealing in high-pressure service |
| المعالجة الكيميائية | الخطوط الحمضية, أنظمة المذيبات, أنابيب المفاعل, utility and process manifolds | Supports corrosion-resistant materials and maintains joint integrity under temperature and pressure variation |
| توليد الطاقة | Boiler feed lines, أنظمة البخار, condensate piping, turbine auxiliary lines | Suitable for elevated temperature service and repetitive thermal cycling |
| معالجة المياه | زلاقات تحلية المياه, محطات الضخ, filtered water mains, خطوط الجرعات الكيميائية | Offers durable flanged connections, easy maintenance and broad standard compatibility |
| البحرية والبحرية | الأنابيب على متن السفن, أنظمة الصابورة, تبريد مياه البحر, الوحدات البحرية | Chosen for robust construction, reliable welding and availability in stainless and duplex grades |
لماذا تختار SASA FLANGE?
- ✓الشركة المصنعة المهنية لشفة لحام المقبس للمشاريع الصناعية العالمية
- ✓حجم مخصص, فئة الضغط ودرجة المواد وفقا للرسومات
- ✓الدعم القياسي الكامل: ASME, EN, DIN, JIS, غيغابايت, GOST ومواصفات العملاء
- ✓إمكانية تتبع المواد مع التحكم في رقم الحرارة و EN 10204 3.1 شهادة المواد
- ✓التحليل الكيميائي, الاختبار الميكانيكي, اختبار مؤشر مديري المشتريات (PMI)., التفتيش الهيدروستاتيكي والأبعاد
- ✓توافر المخزون للعناصر القياسية, مهلة 3-7 أيام; إنتاج مخصص 15-30 أيام
- ✓التعبئة والتغليف للتصدير للبحر, النقل الجوي والبري
- ✓15+ سنوات من الخبرة في التوريد 50+ البلدان في جميع أنحاء العالم
التعليمات
س: What is a weld neck pipe flange?
أ: A weld neck pipe flange is a forged flange with a long tapered hub and a butt-weld end. It is designed to be welded directly to the pipe, creating a strong and smooth transition from flange to pipe. This design reduces stress concentration and is widely used in high-pressure, high-temperature and critical service piping systems.
س: What materials are available for weld neck pipe flanges?
أ: SASA FLANGE supplies weld neck pipe flanges in carbon steel, الفولاذ الكربوني ذو درجة الحرارة المنخفضة, سبائك الصلب, stainless steel and duplex stainless steel. وتشمل الدرجات المشتركة ASTM A105, A350 LF2, A182 F304/F304L, F316/F316L, F11, F22 وF51. اختيار المواد يعتمد على الضغط, درجة حرارة, corrosion environment and the applicable project standard.
س: ما هي فئة الضغط المدعومة?
أ: Weld neck pipe flanges are commonly available in ASME Class 150, 300, 400, 600, 900, 1500 و 2500, as well as EN PN6 to PN100 and JIS 5K to 40K ratings. The actual pressure class should be selected according to design pressure, درجة حرارة, معيار شفة, gasket type and the piping system specification.
س: يستطيع SASA FLANGE توريد أحجام مخصصة?
أ: نعم. SASA FLANGE can supply custom bore sizes, الحفر غير القياسية, special facing types, reduced or expanded bores, large diameters and customer drawing requirements. We support machining for RF, FF, RTJ and other sealing faces, along with special materials and project-specific markings. Custom production is available for both replacement and new construction requirements.
س: ما هي الشهادة المقدمة?
أ: SASA FLANGE يمكن أن توفر EN 10204 3.1 material certificate with chemical composition, mechanical properties and heat number traceability. Additional documents such as dimensional inspection reports, PMI reports, hardness results and hydrostatic test records can also be arranged according to order requirements. This documentation supports international project approval and end-user quality compliance.
