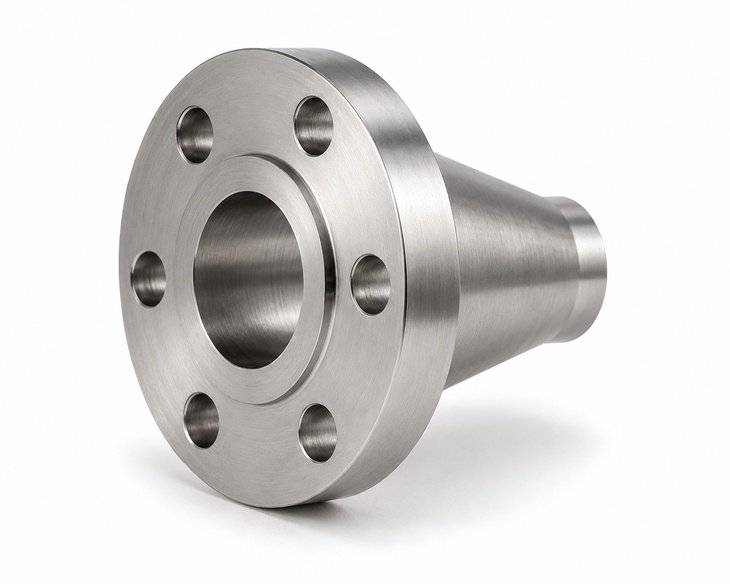

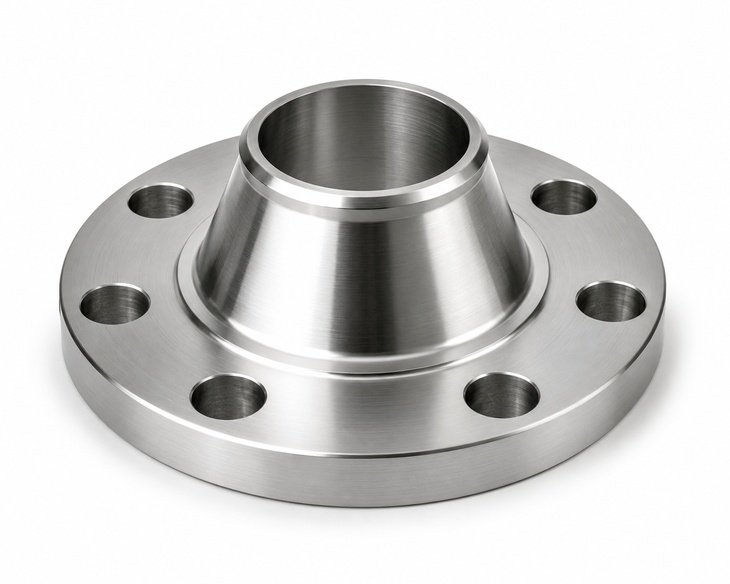

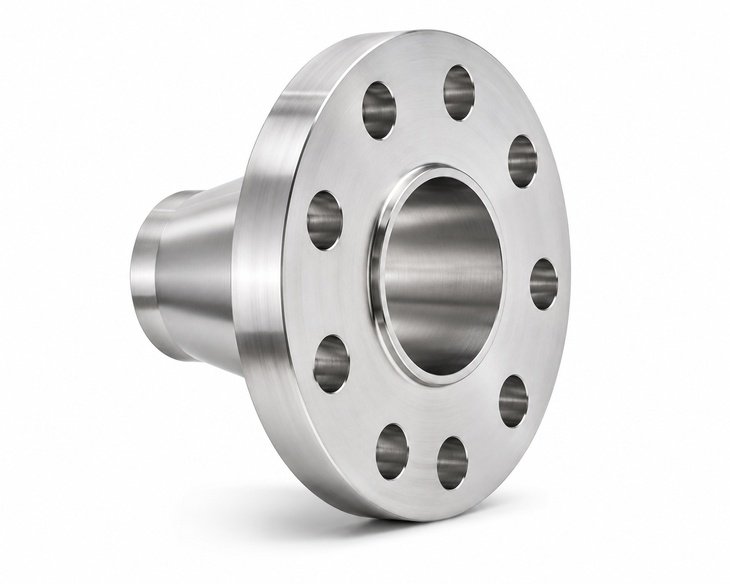

A weld neck flange is a butt-welded flange featuring a long tapered neck that transfers stress from the flange to the pipe, making it one of the most reliable flange types for high pressure, high temperature and cyclic service. Es ampliamente utilizado en tuberías de proceso., plataformas marinas, refinerías, power plants and critical utility systems where strength, leak tightness and long service life are required.
SASA FLANGE supplies weld neck flanges in standard and customized dimensions according to ASME, EN, DIN, JIS, GB and project drawings. Each order can be supported with chemical analysis, pruebas mecanicas, inspección dimensional, Pruebas del PMI, sealing face inspection, EN 10204 3.1 certificate and full heat number traceability to meet international project quality requirements.
- ✓Nombre del producto: Brida de cuello soldado
- ✓Grado del material: Acero carbono, acero inoxidable, acero aleado, low temperature steel and duplex stainless steel grades
- ✓Tipo de producto: Forged pipe flange with long tapered hub and butt weld end
- ✓Característica principal: High strength connection, excellent stress distribution, reliable sealing for severe service
- ✓Aplicaciones: Petróleo y gas, petroquímico, generación de energía, construcción naval, desalination and water treatment piping
Parámetros del producto
| Nombre del producto | Brida de cuello soldado |
| Grado del material | ASTM A105, A350 LF2, A694 F52/F60/F65, ASTM A182 F304/F304L/F316/F316L/F321/F11/F22/F91/F51/F53/F55 |
| Tipo de material | Acero carbono, Acero inoxidable, Acero aleado, Low Temperature Steel, Acero inoxidable dúplex, Super Duplex Stainless Steel |
| Formulario de producto | Brida forjada, brida mecanizada, long weld neck flange, standard weld neck flange |
| Rango de tamaño | DN15 – DN1500 (1/2 pulgada – 60 pulgada) |
| Clase de presión | Clase 150 – 2500 / PN6 – PN100 / SOLO 5K – 40k |
| Cara de sellado | RF, FF, RTJ, TG, MFM |
| Tratamiento superficial | Aceite antioxidante, painted, galvanizado en caliente, decapado, pasivación, acabado mecanizado |
| Estándar | ASME B16.5, ASME B16.47 Serie A/B, EN 1092-1, DIN, JIS B2220, GB/T 9119 o especificación del cliente |
| Inspección | Análisis químico, Prueba mecánica, Prueba PMI, Dimensional, Hidrostático |
| Certificado | EN 10204 3.1 Certificado de material disponible |
| Servicio de procesamiento | Corte, Mecanizado CNC, Perforación personalizada, Procesamiento de tamaño personalizado |
Composición química
The following chemical composition is for reference based on a common carbon steel weld neck flange grade. Actual composition depends on the specified material grade, standard and heat number. Final chemical values shall comply with the applicable ASTM, EN, DIN, JIS or GB material standard and be confirmed by the mill test certificate.
| Elemento | do | Y | Minnesota | PAG | S | cr | En | Mes | Otro |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A105 Contenido % | 0.35 máximo | 0.10 – 0.35 | 0.60 – 1.05 | 0.035 máximo | 0.040 máximo | 0.30 máximo | 0.40 máximo | 0.12 máximo | Cu 0.40 máximo |
Propiedades mecánicas
Mechanical properties of weld neck flanges vary according to material grade, condición del tratamiento térmico y espesor de la sección. The data below shows typical minimum values for commonly requested grades used in industrial piping. For project orders, SASA FLANGE provides mechanical test reports in accordance with the relevant material standard and purchase specification.
| Calificación | Resistencia a la tracción | Fuerza de producción | Alargamiento | Dureza | Densidad |
|---|---|---|---|---|---|
| ASTM A105 | 485 MPa mín. | 250 MPa mín. | 22% mín. | 187 HB máx. | 7.85 g/cm3 |
| ASTM A182 F316/F316L | 515 MPa mín. | 205 MPa mín. | 30% mín. | 217 HB máx. | 7.98 g/cm3 |
Tabla de tamaños comunes
| Rango de tamaño | Clase de presión | Cara de sellado | Material | Disponibilidad |
|---|---|---|---|---|
| DN15 – DN50 | Clase 150 – 600 | RF | A105, F304L, F316L | Existencias / Producción |
| DN65 – DN300 | Clase 150 – 1500 | RF / RTJ | A105, LF2, F304, F316, F11 | Existencias / Producción |
| DN350 – DN600 | Clase 150 – 2500 | RF / RTJ | A105, A694 F52, F22, F316L | Producción |
| DN700 – DN1500 | Clase 150 – 900 | RF | A105, A350 LF2, F304L, F51 | Hecho a pedido |
Comparación de diferentes especificaciones
| Tipo | Descripción | Uso típico |
|---|---|---|
| Brida de cuello soldada con cara elevada | Standard weld neck flange with raised sealing face for common gasket seating | General process piping, petróleo y gas, water and utility systems |
| Ring Type Joint Weld Neck Flange | High pressure weld neck flange with RTJ groove for metal ring gasket sealing | High pressure hydrocarbon, refinery and offshore systems |
| Long Weld Neck Flange | Extended hub design often used as a nozzle flange or vessel connection | Recipientes a presión, columnas, tanks and specialized piping connections |
| Flat Face Weld Neck Flange | Flat sealing face for use with full-face gaskets and cast iron equipment | Low pressure water service and equipment connections |
Normas equivalentes y nombres internacionales
Weld neck flanges are manufactured to multiple international dimensional standards, while material grades are selected separately according to ASTM, EN or other specified codes. Buyers should confirm both the flange standard and the forging material grade when ordering. The table below shows common dimensional standards and typical material equivalents used in global projects.
| Estándar / Región | Código estándar | Grado típico / Equivalente |
|---|---|---|
| EE.UU | ASME B16.5 | ASTM A105, A182F304/F316, A350 LF2, A694 F52 |
| Europa | EN 1092-1 | P245GH, C22.8, 1.4301, 1.4404, 1.4462 |
| Alemania | DIN 2633 / 2635 / 2638 | C22.8, P250GH, 1.4571, 1.4462 |
| Japón | JIS B2220 | SFVC2A, SUS304, SUS316, SF440A |
| Porcelana | GB/T 9119 | 20#, 16Minnesota, 304, 316l, 2205 |
Flujo del proceso de producción
Weld neck flange quality depends on strict control of forging, heat treatment and precision machining. SASA FLANGE follows documented manufacturing procedures to ensure dimensional accuracy, sealing performance, traceability and compliance with project specifications.
- 1. Selección de materia prima
- 2. Forja / Corte
- 3. Tratamiento térmico
- 4. Mecanizado en desbaste
- 5. Terminar el mecanizado
- 6. Perforación
- 7. Tratamiento superficial
- 8. Inspección
- 9. Calificación
- 10. Embalaje
- 11. Entrega
| Paso del proceso | Descripción | Punto de control de calidad |
|---|---|---|
| Materia prima | Seleccione palanquillas o placas de forja certificadas | Certificado de material y trazabilidad |
| Forja | Forjado en caliente para lograr la forma requerida. | Temperatura de forjado y relación de reducción. |
| Tratamiento térmico | Normalizando, templado o recocido | Control de temperatura y tiempo de mantenimiento. |
| Mecanizado | Cara de sellado, agujeros para pernos, dimensiones | Precisión dimensional y acabado superficial. |
| Inspección | Inspección final antes del envío. | Dimensión, superficie, PMI, hidrostático |
Inspección del producto
1. Inspección de composición química
Chemical composition inspection is performed on raw material and finished flange samples to verify compliance with the specified grade such as A105, F316L or F11. Testing is carried out by spectrometer or laboratory analysis to confirm carbon, manganeso, cromo, níquel, molybdenum and other required elements before release for production or shipment.
2. Pruebas de propiedades mecánicas
Mechanical testing verifies that the flange material meets the required tensile strength, límite elástico, elongation and hardness values after forging and heat treatment. Test coupons are prepared according to applicable standards, and the results are reviewed against ASTM or EN requirements to ensure the weld neck flange performs safely in pressure piping service.
3. Inspección dimensional
Dimensional inspection covers outer diameter, espesor de brida, dimensiones del cubo, tamaño del orificio, círculo de pernos, diámetro del agujero del perno, facing height and overall machining tolerances. Sealing face finish and concentricity are also checked to ensure proper gasket seating and alignment with mating flanges, reducing the risk of installation problems and leakage in the field.
4. Pruebas PMI y pruebas hidrostáticas
PMI testing is available to confirm alloy identity for stainless steel, duplex and alloy steel weld neck flanges, preventing material mix-up on critical projects. Hydrostatic testing can be arranged according to customer specification or assembled system requirements. EN 10204 3.1 certificado, inspection records and heat number traceability are supplied for complete quality documentation.
Embalaje del producto
- ✓Embalaje de caja de madera: Adecuado para productos de alta presión y gran diámetro.
- ✓Embalaje de paletas con film retráctil: Adecuado para envíos por lotes y tamaños estándar
- ✓Recubrimiento de aceite antioxidante + Papel impermeable: Utilizado para la protección del transporte marítimo.
- ✓Bolsa de plástico individual + Caja de cartón: Utilizado para accesorios pequeños y productos roscados.
- ✓Borrar marcado: Calificación, tamaño, clase de presión, número de calor y número de pedido
Aplicaciones
Weld neck flanges are preferred in piping systems that require high mechanical strength, reliable leak tightness and resistance to pressure or temperature cycling. Their tapered hub design reduces stress concentration and makes them suitable for critical service across many industrial sectors.
| Industria | Aplicaciones típicas | Por qué se utiliza este producto |
|---|---|---|
| Petróleo y gas | Transmission pipelines, refinerías, gas processing units, plataformas marinas | Provides strong butt-welded connection for high pressure, vibration and cyclic loading |
| Procesamiento químico | Corrosive fluid lines, reactors, process skids, acid and solvent piping | Available in stainless and alloy grades for corrosion resistance and sealing reliability |
| Generación de energía | Líneas de vapor, sistemas de alimentación de calderas, turbine auxiliaries, high temperature piping | Handles elevated temperature and pressure with good stress distribution |
| Tratamiento de agua | Pump stations, unidades desalinizadoras, filter systems, large utility pipelines | Offers durable flanged connection with easy maintenance and dependable gasket sealing |
| Marino y Offshore | Sistemas de agua de mar, ballast lines, fire-fighting pipelines, topside process piping | Suitable for harsh service where strength, corrosion resistance and inspection traceability are important |
¿Por qué elegir? SASA FLANGE?
- ✓Fabricante profesional de bridas con cuello soldado para proyectos industriales globales.
- ✓Tamaño personalizado, clase de presión y calidad del material según dibujos
- ✓Soporte estándar completo: ASME, EN, DIN, JIS, ES, GOST y especificaciones del cliente.
- ✓Trazabilidad del material con control del número de calor y EN 10204 3.1 certificado de materiales
- ✓Análisis químico, pruebas mecanicas, Pruebas del PMI, inspección hidrostática y dimensional
- ✓Disponibilidad de stock para artículos estándar., plazo de entrega 3-7 días; producción personalizada 15-30 días
- ✓Embalaje de exportación para el mar, transporte aereo y terrestre
- ✓15+ años de experiencia suministrando 50+ países en todo el mundo
Preguntas frecuentes
q: ¿Qué es una brida con cuello soldado??
A: A weld neck flange is a forged flange with a long tapered hub that is butt welded to the pipe. This design improves stress distribution from the flange into the pipe wall and makes it suitable for high pressure, high temperature and severe cyclic service. It is widely used where joint integrity and long-term reliability are critical.
q: What materials are available for weld neck flanges?
A: SASA FLANGE supplies weld neck flanges in carbon steel, acero al carbono de baja temperatura, acero inoxidable, acero aleado, duplex and super duplex grades. Los materiales comunes incluyen ASTM A105, A350 LF2, A694 F52, A182F304/F316, F11, F22, F91, F51 y F53, selected according to pressure, temperature and corrosion requirements.
q: ¿Qué clase de presión se admite??
A: Weld neck flanges are available in ASME Class 150, 300, 400, 600, 900, 1500 y 2500, as well as EN PN6 to PN100 and JIS 5K to 40K ranges depending on size and standard. The correct pressure rating should be selected together with material grade and design temperature for the actual service condition.
q: Poder SASA FLANGE suministrar tamaños personalizados?
A: Sí. SASA FLANGE can produce weld neck flanges to customized bore sizes, dimensiones del cubo, patrones de perforación, facing types and non-standard thicknesses based on drawings or project specifications. We also support special materials, long weld neck designs, RTJ grooves, large diameters and machining requirements for OEM and EPC project supply.
q: ¿Qué certificado se proporciona??
A: Standard documentation includes EN 10204 3.1 Certificado de material con trazabilidad del número de calor.. According to project requirements, SASA FLANGE can also provide MTC, informes de inspección dimensional, Informes PMI, mechanical test results, chemical analysis records and hydrostatic or other third-party inspection documents to support quality approval and export compliance.
