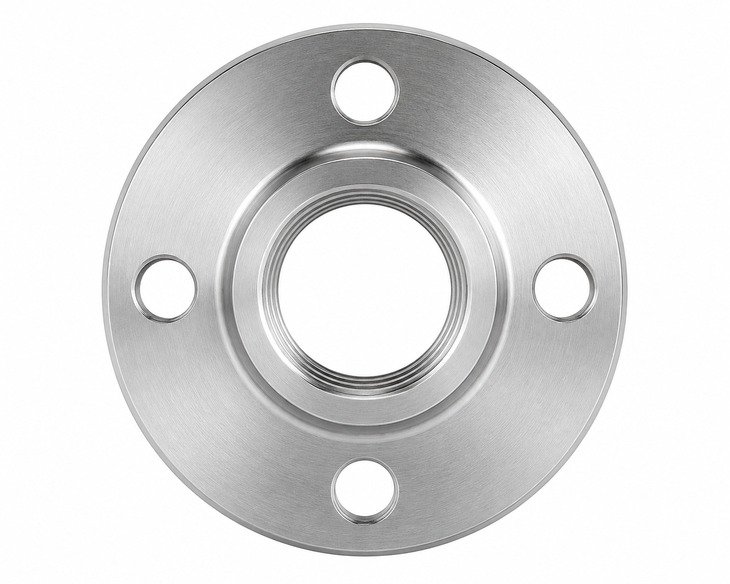

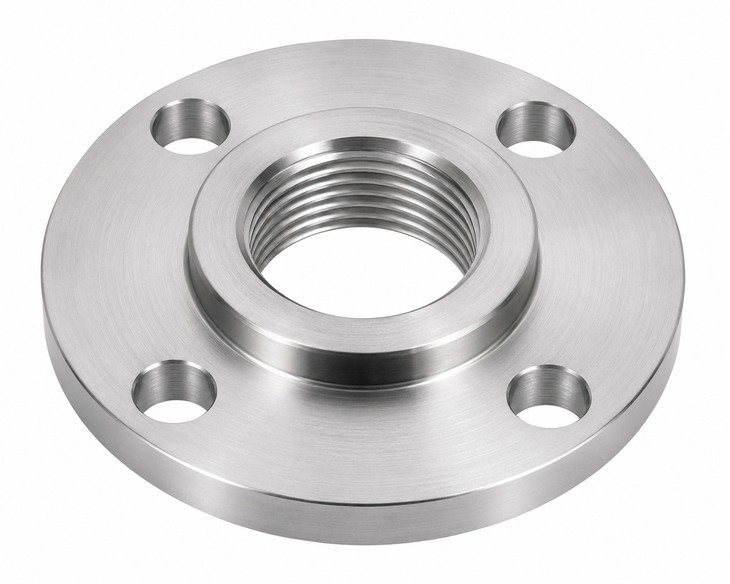

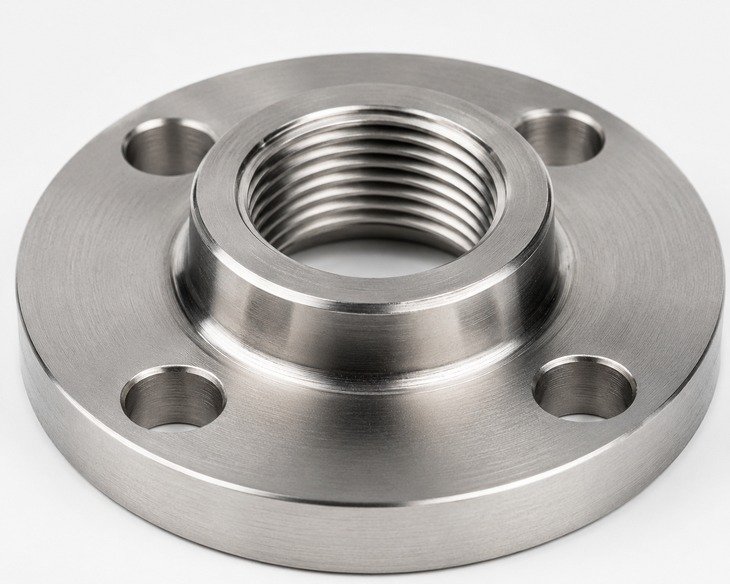

Incoloy threaded flanges are forged flanges manufactured with tapered female pipe threads, allowing connection to threaded pipe or fittings without welding. They are selected for services requiring strong resistance to oxidation, carburization, chloride environments and elevated temperatures. Commonly used in chemical plants, морские системы, теплообменники, boiler piping and instrument lines, these flanges provide reliable sealing performance and convenient installation where welding is impractical or restricted.
SASA FLANGE supplies Incoloy threaded flanges in standard and customized dimensions according to ASME, EN, DIN, JIS and GB requirements. Each batch can be provided with chemical analysis, механические испытания, dimensional inspection and PMI verification. EN 10204 3.1 сертификация, heat number identification and full traceability are maintained throughout production to support critical industrial projects and export documentation requirements.
- ✓Название продукта: Фланцы с резьбой из инколоя
- ✓Марка материала: Инколой 800, 800ЧАС, 800HT, 825
- ✓Тип продукта: Forged Threaded Pipe Flange
- ✓Основная особенность: High temperature and corrosion resistance with weld-free threaded installation
- ✓Приложения: Нефть и газ, химическая обработка, электростанции, морской трубопровод, очистка воды
Параметры продукта
| Название продукта | Фланцы с резьбой из инколоя |
| Марка материала | Инколой 800 / 800ЧАС / 800HT / 825, ASTM B564 UNS N08800 / N08810 / N08811 / N08825 |
| Тип материала | Nickel-Iron-Chromium Alloy |
| Форма продукта | Forged and CNC machined threaded flange |
| Диапазон размеров | Ду15 — Ду600 (1/2 дюйм — 24 дюйм) |
| Класс давления | Сорт 150 — 2500 / PN10 — Ру100 |
| Уплотняющая поверхность | РФ, ФФ, РТЖ |
| Обработка поверхности | Machined, маринованный, пассивированный, marked and protected with anti-rust packing |
| Стандартный | ASME B16.5, ASME B16.47, EN 1092-1, DIN, JIS B2220, ГБ/Т 9119 или спецификация клиента |
| Инспекция | Химический анализ, Механические испытания, Тест PMI, Размерный, Гидростатический |
| Сертификат | EN 10204 3.1 Имеется сертификат на материал |
| Служба обработки | Резка, обработка с ЧПУ, Индивидуальное бурение, Обработка нестандартного размера |
Химический состав
The chemical composition below is for general reference for common Incoloy grades used in threaded flange production. Exact composition depends on the selected alloy grade, applicable ASTM specification and mill test certificate. Final values supplied by SASA FLANGE follow approved raw material standards and corresponding EN 10204 3.1 документация.
| Элемент | С | И | Мин. | П | С | Кр | В | Мо | Другой |
|---|---|---|---|---|---|---|---|---|---|
| Инколой 825 % | 0.05 Макс | 0.50 Макс | 1.00 Макс | 0.03 Макс | 0.03 Макс | 19.5-23.5 | 38.0-46.0 | 2.5-3.5 | Cu 1.5-3.0, Из 0.6-1.2, Fe balance |
Механические свойства
Mechanical properties shown are typical minimum values for commonly specified Incoloy grades used for flange forgings. Actual test results may vary according to grade, forging reduction ratio, режим термообработки и толщина сечения. Certified values are confirmed by mechanical testing and recorded in the material test certificate for each heat.
| Оценка | Предел прочности | Предел текучести | Удлинение | Твердость | Плотность |
|---|---|---|---|---|---|
| Инколой 800 | 500 МПа мин. | 205 МПа мин. | 30% мин | ≤ 170 HB | 7.94 г/см3 |
| Инколой 825 | 585 МПа мин. | 240 МПа мин. | 30% мин | ≤ 200 HB | 8.14 г/см3 |
Таблица общих размеров
| Диапазон размеров | Класс давления | Уплотняющая поверхность | Материал | Доступность |
|---|---|---|---|---|
| Ду15 — Ду50 | Сорт 150 — 600 | РФ | Инколой 800 / 825 | Запас / Производство |
| Ду65 — Ду300 | Сорт 150 — 1500 | РФ / РТЖ | Инколой 800H / 800HT / 825 | Запас / Производство |
| Ду350 — Ду600 | Сорт 150 — 2500 | РФ / РТЖ | Инколой 800H / 825 | Производство |
| Ду700 — Ду1500 | Сорт 150 — 900 | РФ | Инколой 800 / 825 | На заказ |
Сравнение различных характеристик
| Тип | Описание | Типичное использование |
|---|---|---|
| ASME Threaded Flange | Forged flange with NPT threaded bore manufactured to ASME B16.5 размеры | High-pressure utility, process and instrument piping |
| EN Threaded Flange | Threaded flange produced to EN 1092-1 dimensional and pressure rating requirements | European industrial plants and replacement projects |
| RF Threaded Flange | Raised face threaded flange designed for use with ring gaskets or spiral wound gaskets | Общая химия, oil and gas and power applications |
| RTJ Threaded Flange | Ring type joint threaded flange for high-pressure service with metal ring gasket seating | Refinery, offshore and high-temperature critical service |
Эквивалентные стандарты и международные названия
Threaded flange dimensions, pressure classes and naming conventions vary by market. SASA FLANGE can manufacture Incoloy threaded flanges to major international standards and customer drawings. Equivalent grade descriptions may differ by region, but the supplied alloy chemistry and mechanical properties are controlled according to the selected material specification and certified raw material source.
| Стандартный / Область | Стандартный код | Типичная оценка / Эквивалент |
|---|---|---|
| США | ASME B16.5 | ASTM B564 UNS N08800 / N08810 / N08811 / N08825 |
| Европа | EN 1092-1 | Сплав 800 / 800ЧАС / 800HT / 825 threaded flange to EN dimensions |
| Германия | DIN 2565 / 2566 | Werkstoff equivalent nickel alloy threaded flange by customer requirement |
| Япония | JIS B2220 | Инколой 800 / 825 equivalent threaded flange for JIS drilling |
| Китай | ГБ/Т 9119 | NS1101 / NS142 equivalent nickel alloy threaded flange by project specification |
Схема производственного процесса
SASA FLANGE controls the full production route for Incoloy threaded flanges, from raw material verification to final machining and inspection. Process control is important for nickel alloy forgings to ensure dimensional precision, thread accuracy, material integrity and traceable quality documentation.
- 1. Выбор сырья
- 2. Ковка / Резка
- 3. Термическая обработка
- 4. Грубая обработка
- 5. Завершить обработку
- 6. Бурение
- 7. Обработка поверхности
- 8. Инспекция
- 9. Маркировка
- 10. Упаковка
- 11. Доставка
| Этап процесса | Описание | Пункт контроля качества |
|---|---|---|
| Сырье | Выбирайте сертифицированные кованые заготовки или пластины. | Сертификат материала и отслеживаемость |
| Ковка | Горячая ковка для достижения необходимой формы. | Температура ковки и степень обжатия |
| Термическая обработка | Solution annealing or annealing as required by alloy grade | Контроль температуры и времени выдержки |
| Обработка | Уплотняющая поверхность, internal threads, bolt holes and dimensions | Точность размеров и чистота поверхности |
| Инспекция | Окончательная проверка перед отправкой | Измерение, поверхность, PMI, гидростатический |
Проверка продукта
1. Проверка химического состава
Chemical composition inspection is performed on raw material and, когда это необходимо, on finished forgings to confirm conformity with the specified Incoloy grade. Key alloying elements such as nickel, хром, молибден, copper and titanium are verified against applicable ASTM requirements. This process helps ensure corrosion resistance, high-temperature performance and consistency with the material test certificate.
2. Испытание механических свойств
Mechanical testing verifies that the forged flange material meets specified tensile strength, предел текучести, Требования к удлинению и твердости. Test samples are taken in accordance with the relevant material specification and heat treatment condition. These checks confirm that Incoloy threaded flanges have the required strength and ductility for pressure service, thermal cycling and demanding industrial operating environments.
3. Проверка размеров
Dimensional inspection covers outside diameter, толщина, бурить, thread accuracy, bolt hole circle, bolt hole diameter and sealing face geometry. For raised face and RTJ designs, the profile and machining finish are carefully checked to match standard tolerances. This inspection ensures fit-up compatibility with mating flanges, threaded pipe connections and specified gasket systems in field installation.
4. PMI-тестирование и гидростатические испытания
Positive Material Identification is available to verify alloy grade and prevent mixed materials in critical projects. Hydrostatic or pressure-related inspection can be arranged according to project scope and applicable standards for assembled items or special requirements. SASA FLANGE обеспечивает EN 10204 3.1 сертификат, отчеты об инспекциях, heat number traceability and other supporting documentation for export and third-party review.
Упаковка продукта
- ✓Упаковка из деревянного ящика: Подходит для продуктов высокого давления и большого диаметра.
- ✓Упаковка поддонов в термоусадочную пленку: Подходит для партийных поставок и стандартных размеров.
- ✓Антикоррозионное масляное покрытие + Водонепроницаемая бумага: Используется для защиты морских грузов.
- ✓Индивидуальный полиэтиленовый пакет + Картонная коробка: Используется для небольших фитингов и резьбовых изделий.
- ✓Четкая маркировка: Оценка, размер, класс давления, номер плавки и номер заказа
Приложения
Incoloy threaded flanges are used in systems where corrosion resistance, oxidation resistance and elevated temperature strength are important. Their threaded design is preferred for smaller pipe sizes, maintenance service, hazardous areas and locations where welding must be minimized. They are widely selected for aggressive media, high-temperature utility lines and process piping across multiple industries.
| Промышленность | Типичные применения | Почему используется этот продукт |
|---|---|---|
| Нефть и газ | Instrument connections, chemical injection lines, инженерные трубопроводы, offshore topside systems | Provides corrosion resistance and threaded assembly where welding is limited or maintenance access is needed |
| Химическая обработка | Acid service lines, reactor auxiliaries, heat transfer systems, chlorides-containing process piping | Incoloy alloys offer excellent resistance to corrosion, scaling and aggressive chemical media |
| Производство электроэнергии | Boiler auxiliary piping, superheater support systems, high-temperature service connections | Good mechanical stability and oxidation resistance at elevated temperatures |
| Очистка воды | Desalination skids, brine handling lines, chemical dosing systems | Suitable for chloride-bearing environments and long service life requirements |
| Морской и оффшорный | Seawater utility systems, fire water lines, platform process modules | Combines nickel alloy corrosion resistance with convenient threaded installation in compact spaces |
Почему выбирают SASA FLANGE?
- ✓Профессиональный производитель резьбовых фланцев для глобальных промышленных проектов
- ✓Индивидуальный размер, класс давления и марка материала согласно чертежам
- ✓Полная стандартная поддержка: ASME, EN, DIN, JIS, ГБ, ГОСТ и спецификации заказчика
- ✓Отслеживание материалов с контролем номера плавки и EN 10204 3.1 сертификат материала
- ✓Химический анализ, механические испытания, Тестирование PMI, гидростатический и размерный контроль
- ✓Наличие на складе стандартных позиций, Время выполнения 3-7 дни; изготовление на заказ 15-30 дни
- ✓Экспортная упаковка для моря., воздушный и наземный транспорт
- ✓15+ многолетний опыт поставок 50+ страны мира
Часто задаваемые вопросы
вопрос: What is an Incoloy threaded flange?
А: An Incoloy threaded flange is a forged nickel alloy flange with a female threaded bore that connects directly to threaded pipe without welding. It is mainly used in small to medium pipe sizes where corrosion resistance, high-temperature performance and easy installation are required. These flanges are commonly supplied with raised face or ring type joint sealing surfaces.
вопрос: What materials are available for Incoloy threaded flanges?
А: SASA FLANGE commonly supplies Incoloy 800, 800ЧАС, 800ХТ и 825 резьбовые фланцы. These materials are produced from certified nickel-iron-chromium alloy forgings in accordance with applicable ASTM specifications such as ASTM B564. Material selection depends on service temperature, corrosion conditions, pressure class and project standards specified by the customer.
вопрос: Какой класс давления поддерживается?
А: Incoloy threaded flanges are typically available in ASME Class 150, 300, 600, 900, 1500 и 2500, в зависимости от размера и стандарта дизайна. EN and DIN pressure ratings such as PN10 to PN100 can also be supplied for project requirements. For high-pressure service, RTJ facing and precise machining are available on request.
вопрос: Может SASA FLANGE поставляем нестандартные размеры?
А: Да. SASA FLANGE can manufacture custom threaded flanges according to drawings or project specifications, including non-standard outside diameter, толщина, drilling pattern, форма резьбы, sealing face and special alloy grade. Custom machining for RF, FF or RTJ faces, as well as special markings and third-party inspection requirements, can also be arranged.
вопрос: Какой сертификат предоставляется?
А: SASA FLANGE может предоставить EN 10204 3.1 material certificate with heat number traceability for Incoloy threaded flanges. Supporting documents may include chemical analysis, отчеты о механических испытаниях, dimensional inspection records and PMI results. Additional documentation, including third-party witness inspection and project-specific quality dossiers, can be arranged based on customer requirements.
