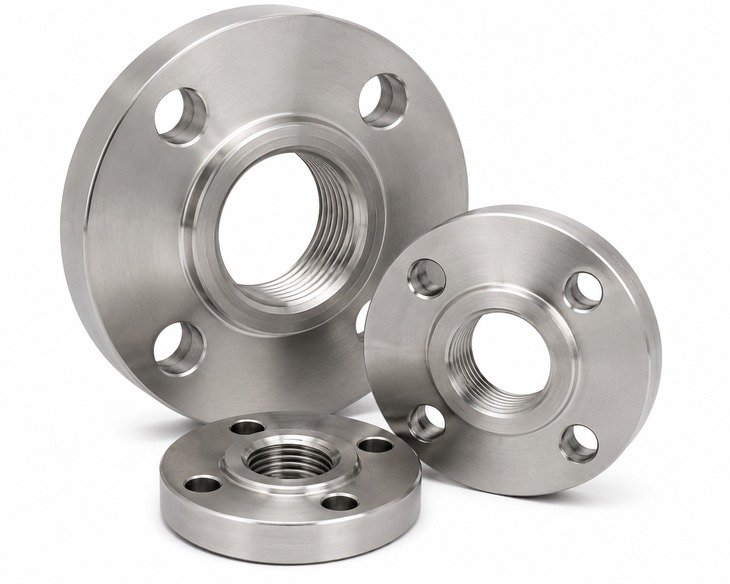

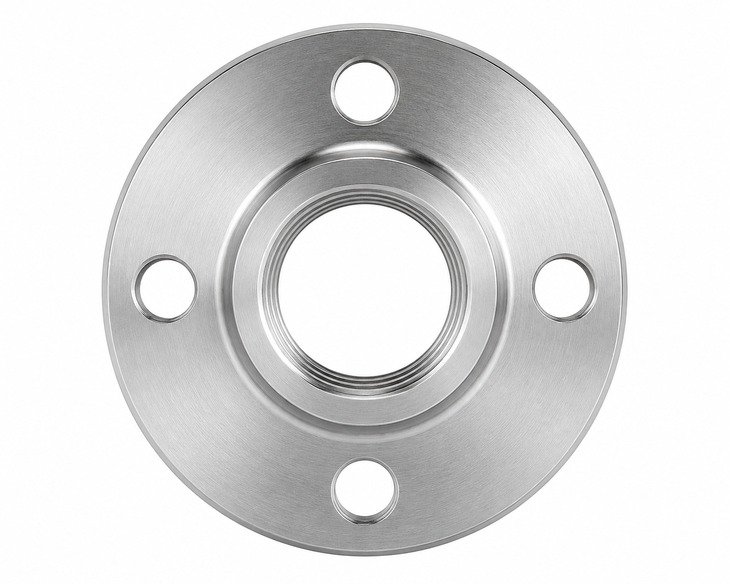

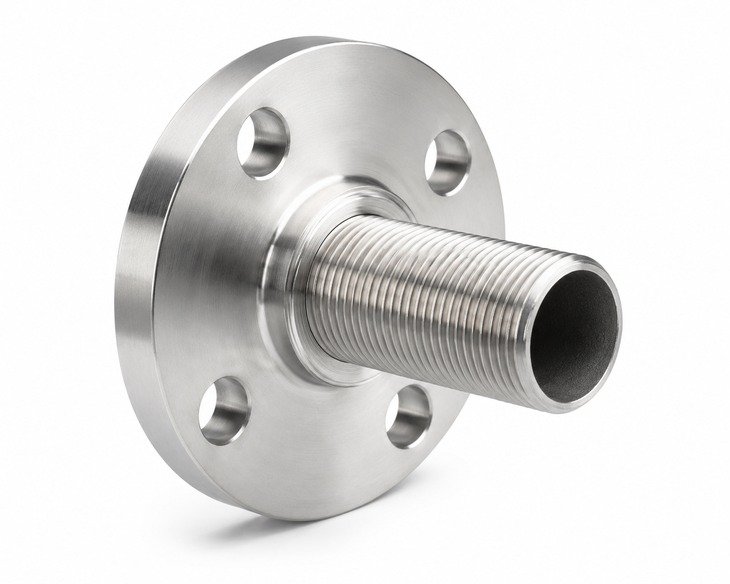

Hastelloy threaded flanges are forged or machined flanges with female pipe threads that connect directly to threaded pipe without welding. They are widely used in corrosive chemical lines, acid handling systems, enstrümantasyon bağlantıları, small-bore process piping and maintenance-sensitive plants where hot work should be minimized. Key advantages include excellent corrosion resistance, reliable assembly, easy replacement and suitability for moderate to high pressure service depending on design standard.
SASA FLANGE supplies Hastelloy threaded flanges in standard and customized sizes with precision machining for NPT, BSPT or BSPP threads. Her sipariş kimyasal analizlerle desteklenebilir, mekanik test, boyutsal muayene, PMI testi, EN 10204 3.1 sertifika ve tam ısı numarası izlenebilirliği. Özel delme, karşı karşıya, special marking and project documentation are available for international industrial buyers.
- ✓Ürün adı: Hastelloy Dişli Flanşlar
- ✓Malzeme Sınıfı: Hastelloy C276, C22, B2, B3
- ✓Ürün Tipi: Forged Threaded Flanges / Screwed Flanges
- ✓Ana Özellik: Outstanding corrosion resistance with non-welded threaded connection
- ✓Uygulamalar: Kimyasal işleme, açık deniz, yıkayıcı sistemleri, enerji santralleri, water treatment and instrumentation piping
Ürün Parametreleri
| Ürün adı | Hastelloy Dişli Flanşlar |
| Malzeme Sınıfı | Hastelloy C276, Hastelloy C22, Hastelloy B2, Hastelloy B3, UNS N10276, UNS N06022, UNS N10665, UNS N10675 |
| Malzeme Türü | Nickel-based corrosion-resistant alloy |
| Ürün Formu | Dövme ve CNC işlenmiş dişli flanş |
| Boyut Aralığı | DN15 – DN600 (1/2 inç – 24 inç) |
| Basınç Sınıfı | Sınıf 150 – 2500 / PN10 – PN100 |
| Sızdırmazlık Yüzü | RF, FF, RTJ |
| Yüzey İşlem | Turşu, pasivasyon, işlenmiş kaplama, işlenmiş yüzeylerde koruyucu yağ |
| Standart | ASME B16.5, ASME B16.47, EN 1092-1, DIN, JIS B2220, GB/T 9119 veya müşteri spesifikasyonu |
| Denetleme | Kimyasal Analiz, Mekanik Test, PMI Testi, Boyutlu, Hidrostatik |
| Sertifika | EN 10204 3.1 Malzeme Sertifikası mevcut |
| İşleme Hizmeti | Kesme, CNC İşleme, Özel Delme, Özel Ebat İşleme |
Kimyasal Bileşim
The chemical composition below is for reference for a typical Hastelloy C276 threaded flange material. Final composition shall conform to the applicable ASTM or ASME alloy specification, purchase order requirements and the mill test certificate. Exact values may vary slightly by heat, forging practice and product form while remaining within standard limits.
| Öğe | C | Ve | Mn | P | S | CR | İçinde | Ay | Diğer |
|---|---|---|---|---|---|---|---|---|---|
| Hastelloy C276 | 0.01 maksimum | 0.08 maksimum | 1.00 maksimum | 0.04 maksimum | 0.03 maksimum | 14.5-16.5 | Denge | 15.0-17.0 | Fe 4.0-7.0, K 3.0-4.5, Ortak 2.5 maksimum, V 0.35 maksimum |
Mekanik Özellikler
Mechanical properties shown are typical minimum room-temperature values for common Hastelloy grades used in threaded flanges. Actual results may vary according to alloy grade, ısıl işlem durumu, section thickness and forging process. Gerektiğinde, SASA FLANGE can provide supporting test reports and MTC data for supplied material lots.
| Seviye | Çekme Dayanımı | Akma Dayanımı | Uzama | Sertlik | Yoğunluk |
|---|---|---|---|---|---|
| Hastelloy C276 | 690 MPa dk. | 283 MPa dk. | 40% dk. | 100 HRB maks | 8.89 g/cm3 |
| Hastelloy C22 | 690 MPa dk. | 310 MPa dk. | 45% dk. | 95 HRB maks | 8.69 g/cm3 |
Ortak Boyut Tablosu
| Boyut Aralığı | Basınç Sınıfı | Sızdırmazlık Yüzü | Malzeme | Kullanılabilirlik |
|---|---|---|---|---|
| DN15 – DN50 | Sınıf 150 – 600 | RF | Hastelloy C276 / C22 | Stoklamak / Üretme |
| DN65 – DN300 | Sınıf 150 – 1500 | RF / RTJ | Hastelloy C276 / C22 | Stoklamak / Üretme |
| DN350 – DN600 | Sınıf 150 – 2500 | RF / RTJ | Hastelloy C276 / B3 | Üretme |
| DN700 – DN1500 | Sınıf 150 – 900 | RF | Hastelloy C276 / C22 | Sipariş Üzerine Üretildi |
Farklı Özellikler Karşılaştırması
| Tip | Tanım | Tipik Kullanım |
|---|---|---|
| ASME Dişli Flanş | Female threaded flange manufactured to ASME B16.5 dimensions with NPT threads | Petrol ve gaz, kimyasal tesisler, skid piping and maintenance-friendly systems |
| TR Dişli Flanş | Internally threaded flange produced to EN 1092-1 dimensions with customer-specified thread form | European process piping, utility systems and retrofit projects |
| Yükseltilmiş Yüz Dişli Flanş | Threaded flange with raised face gasket seating area for standard spiral wound or soft gaskets | General corrosive service and moderate to high pressure lines |
| RTJ Dişli Flanş | Threaded flange with ring type joint groove for high-integrity metallic sealing | High-pressure hydrocarbon and critical chemical service |
Eşdeğer Standartlar ve Uluslararası İsimler
Threaded flange dimensions can be manufactured to multiple international standards, while the alloy grade is generally supplied to ASTM or ASME nickel alloy specifications. Equivalent grade naming may vary by region, Ancak SASA FLANGE verifies chemical composition, mechanical properties and traceability to ensure the supplied Hastelloy material matches project and end-user requirements.
| Standart / Bölge | Standart Kod | Tipik Sınıf / Eş değer |
|---|---|---|
| Amerika | ASME B16.5 | Hastelloy C276 / UNS N10276 threaded flange |
| Avrupa | EN 1092-1 | 2.4819 alloy flange to EN dimensions |
| Almanya | DIN 2527 / 2566 | NiMo16Cr15W alloy equivalent dimensional execution |
| Japonya | JIS B2220 | Hastelloy C276 equivalent alloy flange to JIS drilling |
| Çin | GB/T 9119 | NS3304 / UNS N10276 equivalent flange dimensions |
Üretim Süreci Akışı
Manufacturing control is essential for Hastelloy threaded flanges because nickel alloy machining, thread accuracy and sealing face quality directly affect service performance in corrosive applications. SASA FLANGE manages each stage from raw material verification to final packing.
- 1. Hammadde Seçimi
- 2. Dövme / Kesme
- 3. Isıl işlem
- 4. Kaba İşleme
- 5. Son İşleme
- 6. Sondaj
- 7. Yüzey İşlem
- 8. Denetleme
- 9. İşaretleme
- 10. Ambalaj
- 11. Teslimat
| Süreç Adımı | Tanım | Kalite Kontrol Noktası |
|---|---|---|
| Hammadde | Sertifikalı dövme kütüklerini veya plakalarını seçin | Malzeme sertifikası ve izlenebilirlik |
| Dövme | İstenilen şekli elde etmek için sıcak dövme | Dövme sıcaklığı ve indirgeme oranı |
| Isıl işlem | Solution annealing or stress-relief as applicable | Sıcaklık ve bekletme süresi kontrolü |
| İşleme | Sızdırmazlık yüzü, cıvata delikleri, threads and dimensions | Boyutsal doğruluk, iplik göstergesi ve yüzey kalitesi |
| Denetleme | Sevkiyat öncesi son muayene | Boyut, yüzey, PMI, hidrostatik |
Ürün Denetimi
1. Kimyasal Bileşim Denetimi
Chemical composition inspection verifies that the nickel alloy flange matches the specified Hastelloy grade such as C276 or C22. Samples are checked by spectrometer or laboratory analysis for key elements including nickel, krom, molibden, tungsten and iron. This confirms compliance with applicable alloy standards and supports reliable corrosion performance in aggressive service conditions.
2. Mekanik Özellikler Testi
Mechanical testing confirms that supplied Hastelloy flange material meets required tensile strength, akma dayanımı, uzama ve sertlik değerleri. Testing is performed according to relevant ASTM or ASME requirements using representative material from the production lot. These checks help ensure the flange can withstand assembly loads, pressure service and operating stresses in demanding industrial environments.
3. Boyutsal Muayene
Boyutsal inceleme dış çapı kapsar, kalınlık, uygun olduğu yerde göbek profili, cıvata dairesi, cıvata deliği boyutu, face finish and thread accuracy. Dişli flanşlar için, thread form and depth are checked using calibrated gauges to ensure proper fit-up with mating pipe. Precise inspection helps avoid leakage, alignment problems and installation delays at the project site.
4. PMI Testi ve Hidrostatik Test
PMI testing is carried out to confirm the supplied flanges are the correct Hastelloy alloy and not mixed with stainless steel or other nickel materials. Proje kapsamına ve ilgili standartlara göre hidrostatik veya basınçla ilgili doğrulama düzenlenebilir. SASA FLANGE sağlar EN 10204 3.1 sertifika, heat number traceability and supporting inspection records with shipment.
Ürün Ambalajı
- ✓Ahşap Sandık Ambalajı: Yüksek basınçlı ve büyük çaplı ürünler için uygundur
- ✓Shrink Wrap ile Palet Ambalajı: Toplu gönderiler ve standart boyutlar için uygundur
- ✓Pas önleyici Yağ Kaplama + Su geçirmez Kağıt: Okyanus taşımacılığı koruması için kullanılır
- ✓Bireysel Plastik Poşet + karton: Küçük bağlantı parçaları ve dişli ürünler için kullanılır
- ✓İşaretlemeyi Temizle: Seviye, boyut, basınç sınıfı, ısı numarası ve PO numarası
Uygulamalar
Hastelloy threaded flanges are selected for piping systems exposed to strong acids, klorürler, oxidizing media and mixed corrosive process streams. Their threaded design is useful where welding must be avoided, maintenance access is important or small-bore lines require practical assembly. They are widely used in process industries requiring corrosion resistance, traceability and dependable pressure sealing.
| Endüstri | Tipik Uygulamalar | Bu Ürün Neden Kullanılıyor? |
|---|---|---|
| Petrol ve Gaz | Kimyasal enjeksiyon hatları, sour service utility systems, analyzer connections | Excellent corrosion resistance and threaded assembly for maintenance-friendly small bore piping |
| Kimyasal İşleme | Asit transfer hatları, chlorination units, reaktör yardımcıları, yıkayıcı sistemleri | Hastelloy resists aggressive chemicals, chlorides and oxidizing media better than many stainless steels |
| Güç Üretimi | FGD sistemleri, flue gas cleaning, sampling and dosing lines | Good resistance to wet corrosive environments and reliable sealing in auxiliary process piping |
| Su Arıtma | Chemical dosing systems, desalination skids, specialty media handling | Used where high-alloy corrosion resistance is required and welding is undesirable |
| Denizcilik ve Açık Deniz | Offshore chemical service lines, seawater-related specialty systems, platform skids | Performs well in severe corrosive conditions and supports quick threaded installation or replacement |
Neden Seçmelisiniz? SASA FLANGE?
- ✓Global endüstriyel projelere yönelik Dişli Flanşların profesyonel üreticisi
- ✓Özelleştirilmiş boyut, çizimlere göre basınç sınıfı ve malzeme kalitesi
- ✓Tam standart destek: ASME, EN, DIN, JIS, Büyük Britanya, GOST ve müşteri spesifikasyonları
- ✓Isı numarası kontrolü ile malzeme izlenebilirliği ve EN 10204 3.1 malzeme sertifikası
- ✓Kimyasal analiz, mekanik test, PMI testi, hidrostatik ve boyutsal muayene
- ✓Standart ürünler için stok durumu, kurşun zamanı 3-7 günler; özel üretim 15-30 günler
- ✓Deniz için ihracat kalitesinde ambalaj, hava ve kara taşımacılığı
- ✓15+ tedarik konusunda uzun yıllara dayanan deneyim 50+ dünya çapındaki ülkeler
SSS
Q: What is a Hastelloy threaded flange?
A: A Hastelloy threaded flange is a non-weld flange with internal pipe threads that allows connection to externally threaded pipe or fittings. It is commonly used in corrosive service, small-bore piping and installations where welding is restricted or undesirable. Typical materials include Hastelloy C276 and C22 for strong resistance to acids, chlorides and oxidizing chemicals.
Q: What materials are available for Hastelloy threaded flanges?
A: SASA FLANGE commonly supplies Hastelloy C276, Hastelloy C22, Hastelloy B2 and Hastelloy B3 threaded flanges depending on media, temperature and project specification. Popular UNS designations include N10276 and N06022. Material selection depends on corrosion conditions such as reducing acids, oksitleyici kimyasallar, chloride content and service temperature in the piping system.
Q: Hangi basınç sınıfı destekleniyor?
A: Hastelloy threaded flanges are typically supplied in ASME Class 150, 300, 600, 900, 1500 Ve 2500, with PN-rated versions available for EN and DIN systems. The practical pressure rating depends on flange standard, boyut, alaşım sınıfı, thread design and operating temperature. SASA FLANGE can recommend a suitable class according to service conditions and code requirements.
Q: Olabilmek SASA FLANGE özel boyutlar sağlayın?
A: Evet. SASA FLANGE can supply custom threaded flanges with special drilling, non-standard thickness, yükseltilmiş yüz veya RTJ'ye bakan, and thread forms including NPT, BSPT and BSPP. Customized dimensions can be produced according to drawings, mating equipment data or project specifications. Special alloy grades, marking requirements and documentation packages are also available upon request.
Q: Hangi sertifika veriliyor?
A: SASA FLANGE sağlar EN 10204 3.1 material certificate with heat number traceability for Hastelloy threaded flanges. Sipariş gereksinimlerine bağlı olarak, documentation can include mill test certificate, PMI raporu, boyutsal inceleme raporu, chemical analysis and mechanical test results. Additional third-party inspection and project-specific records can also be arranged before shipment when required.
