Kết nối van kiểu mặt bích và kiểu wafer khác nhau như thế nào

Van mặt bích

Van mặt bích kết hợp một mặt bích ở mỗi đầu thân. Mỗi mặt bích van kết nối với mặt bích đường ống giao phối của nó bằng cách sử dụng một bộ bu lông hoặc đinh tán chuyên dụng. Kích thước mặt bích của van, hướng và đánh giá phải phù hợp với hệ thống liền kề. Tùy thuộc vào loại van và thiết kế, các đầu bắt vít có thể cung cấp một kết nối chắc chắn và cho phép xử lý riêng các mối nối phía thượng nguồn và hạ lưu trong quá trình bảo trì.

Mặt bích tích hợp thêm chiều dài mặt đối mặt, khối lượng và vật chất. Điều đó có thể làm tăng chi phí mua và xử lý, nhưng cấu trúc thân rộng hơn có thể được ưu tiên cho đường kính lớn, tải đường ống cao hơn, tiêu chuẩn hóa dự án hoặc thực hành bảo trì cụ thể. Van vẫn cần được hỗ trợ chính xác; mặt bích tích hợp không biện minh cho việc truyền sức căng đường ống không được kiểm soát vào cơ thể.

Van kiểu wafer

Một van wafer được đặt giữa hai mặt bích ống. Bu lông dài hoặc đinh tán kẹp toàn bộ cụm. Thân thường có lỗ định tâm, không phải là một bộ vấu ren đầy đủ cho hai kết nối bắt vít độc lập. Kích thước mặt đối mặt ngắn và trọng lượng thấp hơn của nó có thể có giá trị khi không gian, khả năng hỗ trợ hoặc khối lượng lắp đặt bị hạn chế.

Vì ốc vít thông thường kẹp cả hai bên, tháo bỏ đường ống liền kề hoặc nới lỏng mối nối ảnh hưởng đến cụm lắp ráp hoàn chỉnh. Đường ống phải được căn chỉnh và hỗ trợ trong quá trình lắp đặt và bảo trì. Nhiệm vụ cuối dòng hoặc ngõ cụt không phải là khả năng chung của van wafer; nó yêu cầu đánh giá rõ ràng của nhà sản xuất và sắp xếp lắp đặt được phê duyệt.

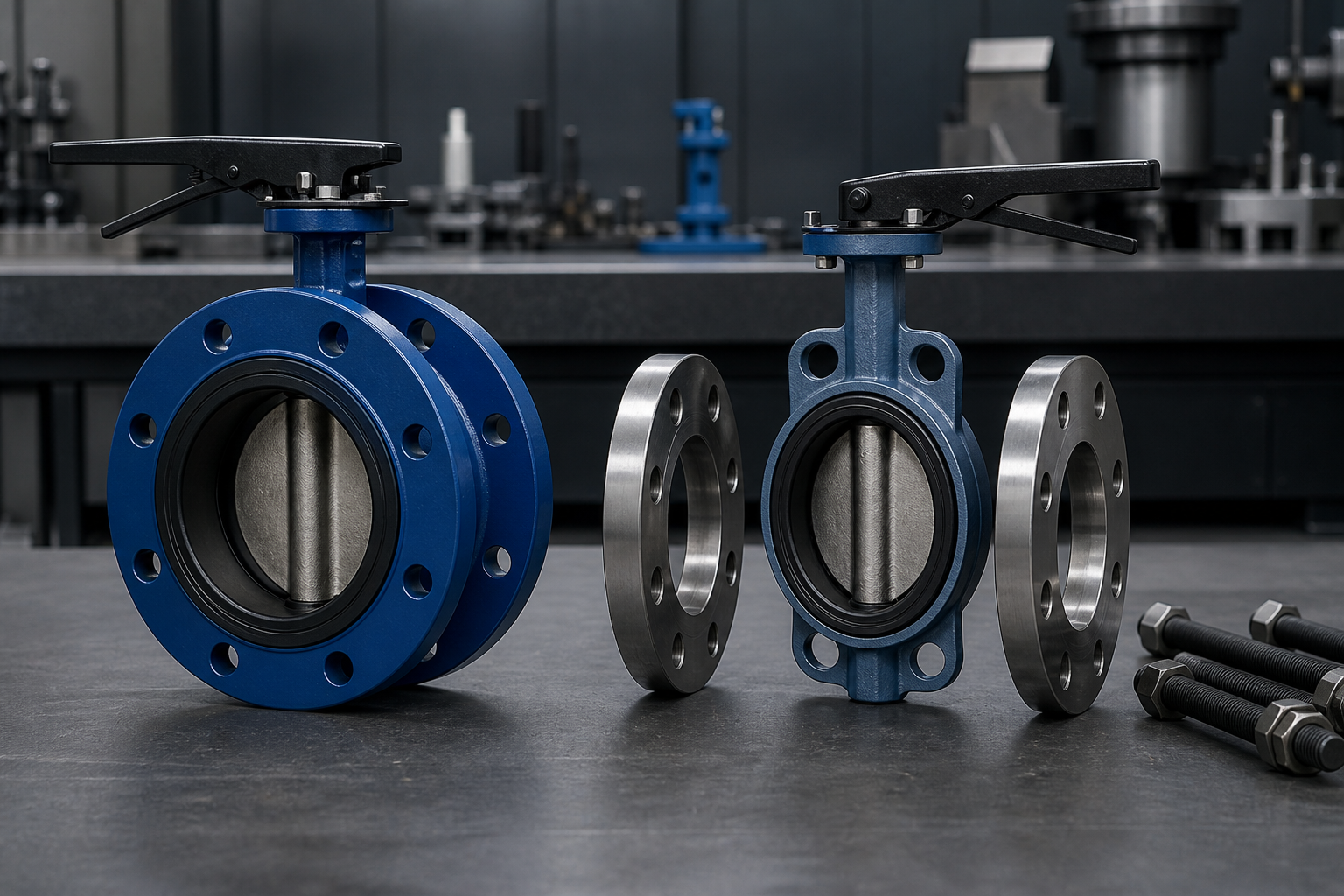

So sánh van mặt bích và van wafer

Cách chọn kết nối van phù hợp

1. Bắt đầu với thông số kỹ thuật của van điều chỉnh và đường ống

Đừng chỉ chọn kiểu dáng thân xe chỉ dựa trên giá cả hoặc dung lượng còn trống. Xác định tiêu chuẩn van, tiêu chuẩn mặt bích đường ống, áp lực thiết kế, nhiệt độ thiết kế, dịch, trợ cấp ăn mòn, yêu cầu an toàn cháy nổ, yêu cầu phát thải tức thời, lớp rò rỉ và bất kỳ đặc điểm kỹ thuật của chủ sở hữu. Xác nhận các phiên bản được thông qua trên đơn đặt hàng.

2. Kiểm tra khả năng tương thích của mặt bích và bu lông

Các mặt bích giao phối phải cung cấp kiểu bu lông và khe hở bên trong theo yêu cầu của van.. Đĩa bướm có thể mở rộng ra ngoài cơ thể khi mở, vì vậy lỗ khoan của ống hoặc mặt bích không được cản trở. Kiểm tra đường kính bu lông, con số, chiều dài và quyền truy cập. Để lắp đặt wafer, xác nhận xem các bu lông có đi qua các lỗ định tâm của thân máy hay không và liệu mặt bích đường ống đã chọn có được phép hay không.

3. Đánh giá nhiệm vụ quá trình, không chỉ áp lực dòng

Hiệu suất van bướm phụ thuộc vào chênh lệch áp suất, hướng dòng chảy nơi được đánh dấu, vận tốc, tần số hoạt động, vị trí ga, nguy cơ xâm thực hoặc nhấp nháy, chất rắn và vật liệu ghế. Đánh giá cơ thể và đánh giá chỗ ngồi có thể khác nhau. Một van vừa khít giữa các mặt bích vẫn có thể không phù hợp với nhiệm vụ xử lý.

4. Lập kế hoạch bảo trì và cách ly

Xem xét cách tháo van, mỗi bên đường ống sẽ được hỗ trợ như thế nào và hệ thống có yêu cầu một bên duy trì kết nối hay không. Nếu van có thể phải chịu áp lực một phía trong quá trình bảo trì, có được các giới hạn lắp đặt và xếp hạng cuối dòng chính xác từ nhà sản xuất. Thiết kế kiểu vấu hoặc mặt bích đôi có thể phù hợp hơn khi cần bắt vít các mặt độc lập, nhưng cấu hình định mức chính xác vẫn kiểm soát.

5. Tính đến trọng lượng, không gian và tải trọng bên ngoài

Van wafer có thể giảm khối lượng lắp đặt và chiều dài mặt đối mặt. Thiết kế có mặt bích có thể đơn giản hóa một số hệ thống đỡ và bố trí đường kính lớn. Không được sử dụng cơ thể nào để kéo các đường ống lệch nhau lại với nhau. Xem xét phản ứng đường ống, khối lượng thiết bị truyền động, rung động, chuyển động nhiệt và vị trí hỗ trợ với kỹ sư đường ống có trách nhiệm.

Điểm kiểm tra lắp đặt và kiểm tra

Hư hỏng được phát hiện sau khi lắp đặt cần được đánh giá một cách có hệ thống. Hướng dẫn của chúng tôi về sáu nguyên nhân gây hư hỏng bề mặt niêm phong van giải thích cách sản xuất, hoạt động, ăn mòn, xói mòn, hao mòn cơ học và mệt mỏi có thể tương tác.
