  • Flangeado vs.. Conexões de válvula wafer: Como escolher a conexão de tubulação correta

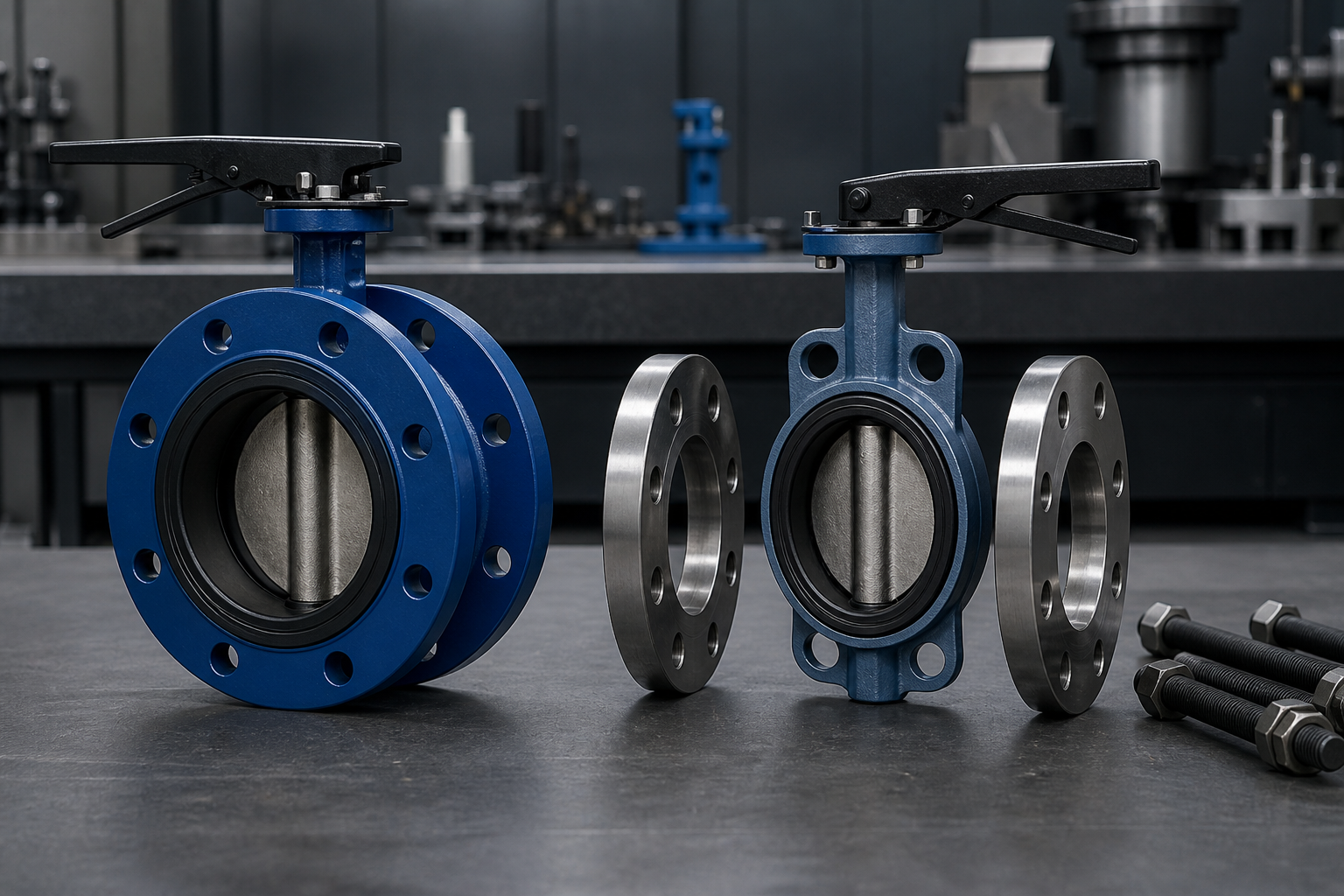

válvulas borboleta de flange duplo e estilo wafer mostradas com flanges de tubo correspondentes
válvulas borboleta de flange duplo e estilo wafer mostradas com flanges de tubo correspondentes
27 Agosto 2026

Flangeado vs.. Conexões de válvula wafer: Como escolher a conexão de tubulação correta

Notícias TécnicasRevisado: 27 Agosto 2026Por SASA FLANGE Equipe de conteúdo técnico

Resposta direta

Escolha uma válvula com extremidade flangeada quando as especificações da tubulação, maior suporte corporal, conexões finais independentes ou filosofia de manutenção exigem flanges de válvula integrais. Escolha uma válvula tipo wafer quando o comprimento face a face for compacto, menor peso e instalação entre flanges correspondentes são prioridades. Nenhum dos dois é universalmente melhor: o padrão da válvula, classificação de pressão-temperatura, compatibilidade de flange, arranjo de parafusos, design de assento, as cargas da tubulação e os requisitos de isolamento devem ser verificados em conjunto.

“Flangeado versus wafer” geralmente compara estilos de conexão do corpo da válvula, especialmente para válvulas borboleta e de retenção. Uma válvula de extremidade flangeada possui flanges finais integradas que são aparafusadas aos flanges do tubo adjacente. Uma válvula tipo wafer tem um formato compacto, corpo sem flange centrado entre dois flanges de tubulação e fixado por parafusos passantes ou pinos.

Esta distinção é mais precisa do que tratar uma válvula wafer como um substituto geral para cada conexão de tubo flangeado. Os flanges do tubo circundante ainda são essenciais: seu padrão, enfrentando, o padrão do furo e do parafuso deve ser compatível com a válvula e quaisquer juntas necessárias ou arranjo da face da sede.

Principais conclusões

  • Wafer descreve um corpo de válvula compacto instalado entre flanges de tubos compatíveis; não elimina os flanges.
  • As válvulas de extremidade flangeada são mais pesadas e mais longas, mas fornecem extremidades aparafusadas integrais e podem simplificar o planejamento de suporte ou remoção em alguns sistemas.
  • Uma válvula wafer não deve ser considerada adequada para serviço de fim de linha ou pressão unilateral, a menos que o fabricante classifique explicitamente a configuração exata para ela.
  • A classe de pressão por si só não estabelece compatibilidade – padrão, tamanho, enfrentando, padrão de parafuso, folga do disco, As condições do assento e do serviço também são importantes.

Como as conexões de válvula tipo wafer e de extremidade flangeada diferem

Válvula de extremidade flangeada

Uma válvula de extremidade flangeada incorpora um flange em cada extremidade do corpo. Cada flange da válvula se conecta ao seu flange de tubulação correspondente usando um conjunto dedicado de parafusos ou pinos. Dimensões do flange da válvula, o revestimento e a classificação devem corresponder ao sistema adjacente. Dependendo do tipo e design da válvula, as extremidades aparafusadas podem fornecer uma conexão robusta e permitir que as juntas a montante e a jusante sejam manuseadas separadamente durante a manutenção.

Flanges integrais adicionam comprimento face a face, massa e material. Isso pode aumentar o custo de compra e manuseio, mas a estrutura corporal mais larga pode ser preferida para diâmetros grandes, cargas de tubulação mais altas, padronização de projetos ou práticas específicas de manutenção. A válvula ainda requer suporte correto; flanges integrais não justificam a transferência de tensão descontrolada do tubo para o corpo.

Válvula tipo wafer

Uma válvula wafer é posicionada entre dois flanges de tubo. Parafusos ou pinos longos fixam o conjunto completo. O corpo normalmente possui orifícios de centralização, não é um conjunto completo de terminais roscados para duas conexões aparafusadas independentes. Sua pequena dimensão face a face e menor peso podem ser valiosos onde o espaço, a capacidade de suporte ou a massa de instalação são limitadas.

Porque os fixadores comuns prendem ambos os lados, remover a tubulação adjacente ou afrouxar a junta afeta a montagem completa. A tubulação deve permanecer alinhada e apoiada durante a instalação e manutenção. Serviço de fim de linha ou beco sem saída não é uma capacidade genérica de válvula wafer; it requires an explicit manufacturer rating and approved installation arrangement.

Flanged vs wafer valve comparison

Fator de seleção Válvula de extremidade flangeada Válvula tipo wafer What the purchaser should verify
Body connection Integral flange at each end Compact body clamped between pipe flanges Valve standard, padrão de flange, tamanho, classe ou PN, facing and bolt pattern
Face-to-face and weight Generally longer and heavier Generally shorter and lighter Approved dimensions, handling plan and installed support
Aparafusamento Separate fastener set at each end Through-bolts or studs commonly span the assembly Fastener quantity, comprimento, material, access and interference
Maintenance isolation Ends can often be disconnected separately, subject to the piping arrangement Loosening common bolting affects both sides Line isolation, pipe support and removal procedure
End-of-line service May be suitable when the rated valve and blind-end arrangement are approved Não presuma adequação Pressão unilateral exata do fabricante ou classificação de beco sem saída
Cargas de tubulação Mais estrutura corporal, mas ainda com carga limitada O corpo compacto pode ser sensível ao desalinhamento e às condições de fixação Cargas permitidas, projeto de alinhamento e suporte
Aplicações típicas Processo, sistemas utilitários e de grande diâmetro onde extremidades integrais são especificadas Água, Sistemas HVAC e de processo que exigem uma válvula compacta, sujeito ao design selecionado Fluido, temperatura, queda de pressão, velocidade, ciclos e requisitos de vazamento

Como escolher a conexão de válvula correta

1. Comece com as especificações da válvula e da tubulação aplicáveis

Não selecione o estilo da carroceria apenas pelo preço ou espaço disponível. Identifique o padrão da válvula, padrão de flange de tubulação, pressão de projeto, temperatura de projeto, fluido, tolerância à corrosão, exigência de segurança contra incêndio, exigência de emissão fugitiva, classe de vazamento e qualquer especificação do proprietário. Confirme as edições adotadas no pedido de compra.

2. Verifique a compatibilidade do flange e dos parafusos

Os flanges correspondentes devem fornecer o padrão de parafuso e a folga interna exigida pela válvula. Um disco de borboleta pode se estender além do corpo durante a abertura, portanto, o furo do tubo ou flange não deve interferir. Verifique o diâmetro do parafuso, número, comprimento e acesso. Para instalação de wafer, confirme se os parafusos passam pelos furos de centralização do corpo e se o revestimento do flange da tubulação selecionado é permitido.

3. Avalie o dever do processo, não apenas a pressão da linha

O desempenho da válvula borboleta depende da pressão diferencial, direção do fluxo onde marcado, velocidade, frequência de operação, posição de estrangulamento, risco de cavitação ou flashing, sólidos e material da sede. A classificação do corpo e a classificação do assento podem ser diferentes. Uma válvula que se encaixe entre os flanges ainda pode ser inadequada para a tarefa do processo.

4. Planeje a manutenção e o isolamento

Consider how the valve will be removed, how each pipe side will be supported and whether the system requires one side to remain connected. If the valve may be exposed to one-sided pressure during maintenance, obtain the exact end-of-line rating and installation limitations from the manufacturer. A lug-style or double-flanged design may be more suitable when independent-side bolting is required, but the exact rated configuration still controls.

5. Account for weight, space and external loads

A wafer valve can reduce installed mass and face-to-face length. A flanged-end design may simplify some support and large-diameter arrangements. Neither body should be used to pull misaligned piping together. Review pipe reactions, actuator mass, vibração, thermal movement and support location with the responsible piping engineer.

Installation and inspection checkpoints

Confirm identification

Match tag, tamanho, avaliação, materiais, flow arrow, seat and trim to the approved data sheet and certificates.

Inspect mating interfaces

Check flange faces, valve sealing surfaces, gaskets where required, bore clearance and protective-cover removal.

Support and align the piping

Provide safe access and support before inserting the valve. Do not use bolting to correct excessive offset or angular misalignment.

Check disc clearance

Before final tightening, verify that the disc can move without contacting the pipe, liner, gasket or flange bore.

Tighten evenly

Use the approved cross-pattern, staged tightening method and specified fastener condition to avoid body or seat distortion.

Function and leak test

Operate the valve through its required travel and test according to the applicable procedure before service.

Os danos descobertos após a instalação devem ser avaliados sistematicamente. Nosso guia para o seis causas de danos na superfície de vedação da válvula explica como fabricar, operação, corrosão, erosão, desgaste mecânico e fadiga podem interagir.

Padrões e referências primárias

The ordered valve may also invoke face-to-face, testando, fire-test, emissions or owner-specific requirements. Purchase and apply the complete referenced standards rather than relying on a summary article.

Perguntas frequentes

Does a wafer valve connect directly to the pipe without flanges?

Não. A typical wafer valve is clamped between two compatible mating pipe flanges. The flange pattern, chato, facing and bolting must match the approved valve installation.

Are wafer valves limited to DN50 or smaller sizes?

Não. Wafer butterfly valves are available across much larger size ranges. A faixa permitida depende do padrão aplicável, projeto do fabricante, classificação e serviço – não é um limite DN50 universal.

Uma válvula wafer pode ser usada no final de uma linha?

Não assuma que pode. O serviço de fim de linha cria pressão unilateral e requer uma classificação explícita e aparafusamento aprovado ou arranjo de isolamento do fabricante e do engenheiro responsável.

Uma válvula de extremidade flangeada é sempre adequada para pressões mais altas??

Não. O estilo de conexão por si só não determina a capacidade de pressão. Verifique o projeto exato da válvula, material, classificações de corpo e assento, temperatura, padrão, compatibilidade de flange e serviço de processo.

Qual é a diferença entre válvulas tipo wafer e tipo lug?

Um corpo wafer geralmente usa parafusos passantes em ambos os flanges do tubo. Um corpo com alça possui alças rosqueadas ou atravessadas ao redor da válvula, which can support different bolting and maintenance arrangements. The exact manufacturer’s design and end-of-line rating still govern.
