Описание
Molybdenum-bearing austenitic stainless steel industrial valve

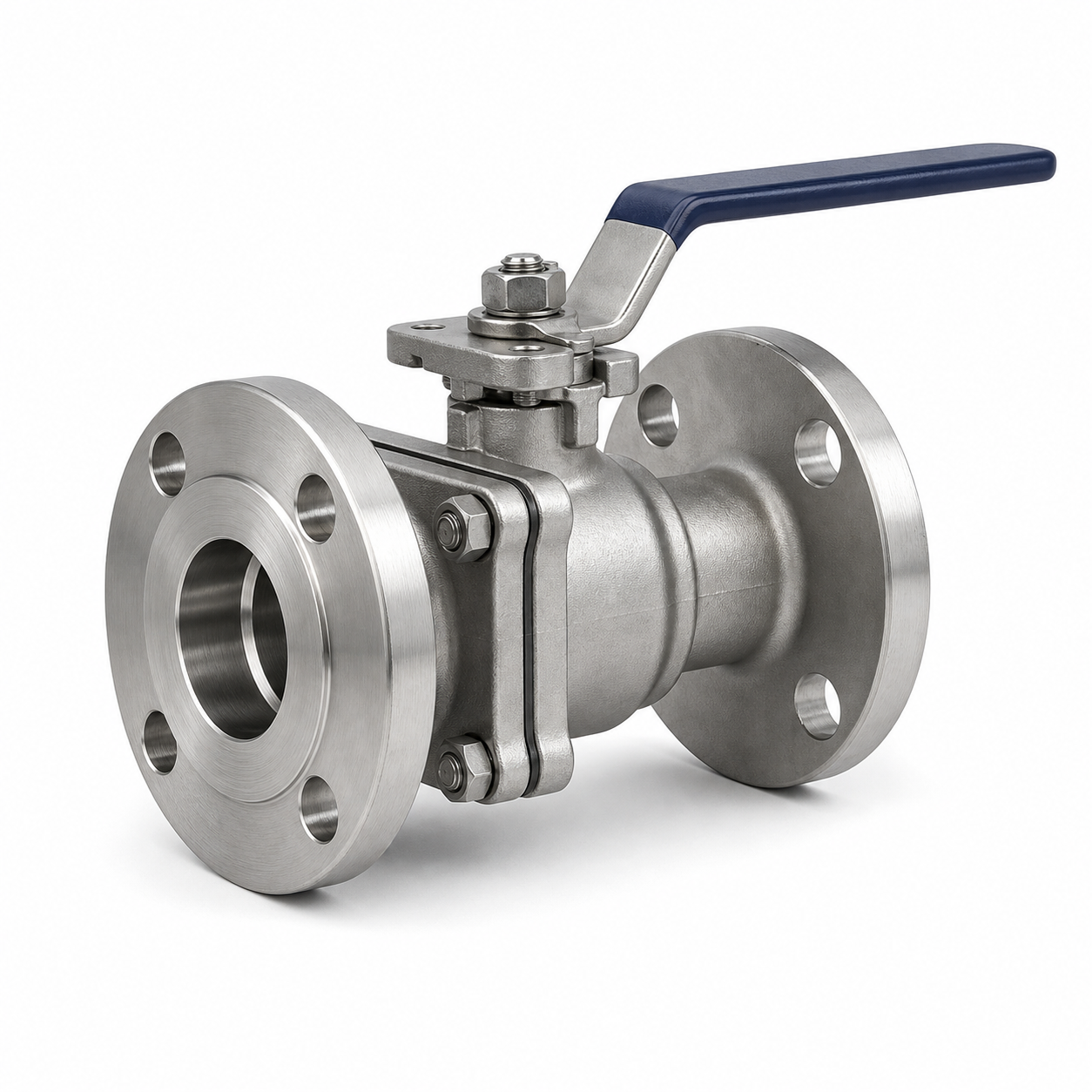

316 Плавающий шаровой клапан из нержавеющей стали
A widely specified corrosion-resistant valve material for chemical, pharmaceutical, water and general process systems. The floating ball valve configuration is engineered for fast on-off isolation in process and utility piping.
Что такое 316 Плавающий шаровой клапан из нержавеющей стали?
А 316 Stainless Steel Floating Ball Valve combines a molybdenum-bearing chromium-nickel austenitic stainless steel family with improved resistance to localized corrosion compared with 304 in many environments with a compact quarter-turn isolation design in which line pressure loads the floating ball against the downstream seat.
316 is a common market description; cast valve bodies are generally specified as CF8M or low-carbon CF3M, while forged parts use F316 or F316L. Floating-ball suitability depends on size, differential pressure, seat load, operating torque and cavity-pressure behavior.
316 Stainless Steel Floating Ball Valve specifications
| Продукт | 316 Плавающий шаровой клапан из нержавеющей стали |
|---|---|
| Конструкция клапана | One-, two- or three-piece floating-ball construction; full or reduced bore |
| Номинальный материал | 316 Нержавеющая сталь |
| НАС / Ссылка | UNS S31600/S31603; EN 1.4401/1.4404 |
| Формы продукта | Wrought ASTM A182 Ф316/Ф316Л; cast ASTM A351 CF8M/CF3M; exact component specification stated on order |
| Стандарты проектирования | API 608, ISO 17292 и ASME B16.34; API 6D only when specifically designed and ordered |
| Испытание давлением | API 598 или тестирование оболочки и закрытия в соответствии с проектом |
| Номинальное давление | Класс ASME или рейтинг PN проверены на соответствие точному материалу, размер, конструкция и расчетная температура |
| Торцевые соединения | RF/RTJ flanged, резьбовой, socket-weld or butt-weld according to design |
| Операция | Lever, gearbox, pneumatic or electric actuator |
| Документация | EN 10204 3.1 материальные записи, отчет об испытаниях под давлением, Записи об общих чертежах и проверках проекта согласно заказу. |
Это разработанный продукт для запроса, не универсальная спецификация запаса. Окончательная доступность зависит от размера клапана, класс давления, материальная форма, подрезать, система сидений, оператор, количество и требуемая редакция кода.
316 Stainless Steel material selection
| Точка выбора | Инженерное руководство |
|---|---|
| Профиль материала | a molybdenum-bearing chromium-nickel austenitic stainless steel family with improved resistance to localized corrosion compared with 304 in many environments |
| Почему выбран | Good fabrication, broad availability and improved pitting resistance over 304 in many moderately chloride-bearing services. |
| Типичный сервис | Химическая обработка, pharmaceutical, еда, clean utilities and selected chloride-bearing water service. |
| Ограничения для проверки | Warm chlorides, crevices and seawater can exceed 316 capability. Reducing acids and mixed contaminants require service-specific corrosion data. |
| Спецификация маршрута | Wrought ASTM A182 Ф316/Ф316Л; cast ASTM A351 CF8M/CF3M; exact component specification stated on order |
| Проверка | MTC and heat traceability with PMI for molybdenum verification when ordered; low-carbon grade and solution condition confirmed as required. |
Floating Ball Valve design and standards
API 608 / ISO 17292
Common design bases for industrial metal ball valves; exact scope and edition must be stated.
ASME B16.34
Давление-температура, материал, дизайн, examination, testing and marking requirements within scope.
API 598
Common shell and closure pressure-testing basis when specified.
API 607 / API 6FA
Fire-test qualification applies only to the exact offered seat, seal and valve configuration.
Seat polymer or metal, ball/stem alloy, упаковка, anti-static device, blowout-resistant stem, cavity relief and actuator torque must be selected together.
Пожаробезопасный, неорганизованные выбросы, кислый сервис, кислород, криогенный, Требования к хлору и PED применяются только в том случае, если они явно определены и поддерживаются для конкретной предлагаемой конфигурации..
Типичные применения
| Промышленность | Контекст службы материалов | Выбор клапана в центре внимания |
|---|---|---|
| Химическая обработка | Compatible organic chemicals, solvents and moderate corrosive process streams | Seat compatibility, differential pressure, cavity relief, torque and fire-safe/emissions requirements |
| Pharmaceutical | Clean process, purified water and hygienic utility systems | Seat compatibility, differential pressure, cavity relief, torque and fire-safe/emissions requirements |
| Food and beverage | Product transfer and cleaning systems within chloride limits | Seat compatibility, differential pressure, cavity relief, torque and fire-safe/emissions requirements |
| Water treatment | Treated water and selected moderate-chloride service after review | Seat compatibility, differential pressure, cavity relief, torque and fire-safe/emissions requirements |
Примеры применения не являются подтверждением коррозии или одобрением конструкции.. Конечный пользователь должен проверить химический состав процесса., загрязняющие вещества, давление, температура, скорость, езда на велосипеде, выбросы и нормативные требования.
Качество, тестирование и отслеживаемость
Отслеживание номера плавки и EN 10204 3.1 записи, соответствующие спецификациям заказанных компонентов.
MTC and heat traceability with PMI for molybdenum verification when ordered; low-carbon grade and solution condition confirmed as required.
API 598 или тестирование оболочки и закрытия в соответствии с проектом, с критериями приемки и утечки, указанными в заказе.
Общий чертеж, размеры, маркировка, операция, испытание под давлением и указанные записи NDE/третьих сторон.
Контрольный список запросов предложений
- Стандарт конструкции клапана и требуемая редакция
- Номинальный размер и класс ASME или рейтинг PN
- Точные характеристики материала для границы давления, подрезать, сиденья, упаковка и крепление болтами
- Full or reduced bore, seat material, cavity relief, anti-static/fire-safe and actuator requirements
- Концевое соединение, требование лицом к лицу и лицом к лицу
- Состав жидкости, концентрация, загрязняющие вещества и твердые вещества
- Расчетное и рабочее давление/температура
- PMI, коррозионные испытания, ОСП, Требования к свидетелям и документам
Часто задаваемые вопросы
What is the cast equivalent commonly used for 316 valve bodies?
ASTM A351 CF8M is commonly associated with cast 316-type chemistry and CF3M with low-carbon 316L-type chemistry. They remain distinct casting grades with their own requirements.
Является 316 stainless steel suitable for seawater?
Не автоматически. Temperature, кислород, скорость, щели, deposits and residual chlorine can cause localized attack. Дуплекс, super duplex or higher-alloy materials are often evaluated for demanding seawater duty.
Why is PMI requested for 316 клапаны?
PMI helps distinguish molybdenum-bearing 316-type components from visually similar 304-type material and supports material traceability in alloy-controlled projects.
How does a floating ball valve achieve shutoff?
Line pressure moves the ball slightly toward the downstream seat, producing pressure-assisted sealing. Seat material and geometry control leakage and operating torque.
When should a trunnion-mounted design be considered?
Trunnion mounting is commonly evaluated as size, давление, torque, seat-load control or pipeline-service requirements increase.
Can 316 Stainless Steel be used for every component in this floating ball valve?
Не автоматически. Граница давления, подрезать, шток или вал, сидение, упаковка, Материалы прокладок и болтов имеют различные механические и коррозионные характеристики.. Для обслуживания должна быть разработана полная спецификация материалов..
Related 316 Stainless Steel valve products
Нужно более широкое сравнение? Посмотреть general stainless steel and alloy ball valves guide или просмотреть все Шаровые краны.
Request a 316 Stainless Steel Floating Ball Valve quotation
Отправьте спецификацию клапана, точные марки материалов, размер, класс давления, условия эксплуатации, требования к количеству и проверке для технической проверки.
