Описание
Molybdenum-bearing austenitic stainless steel industrial valve

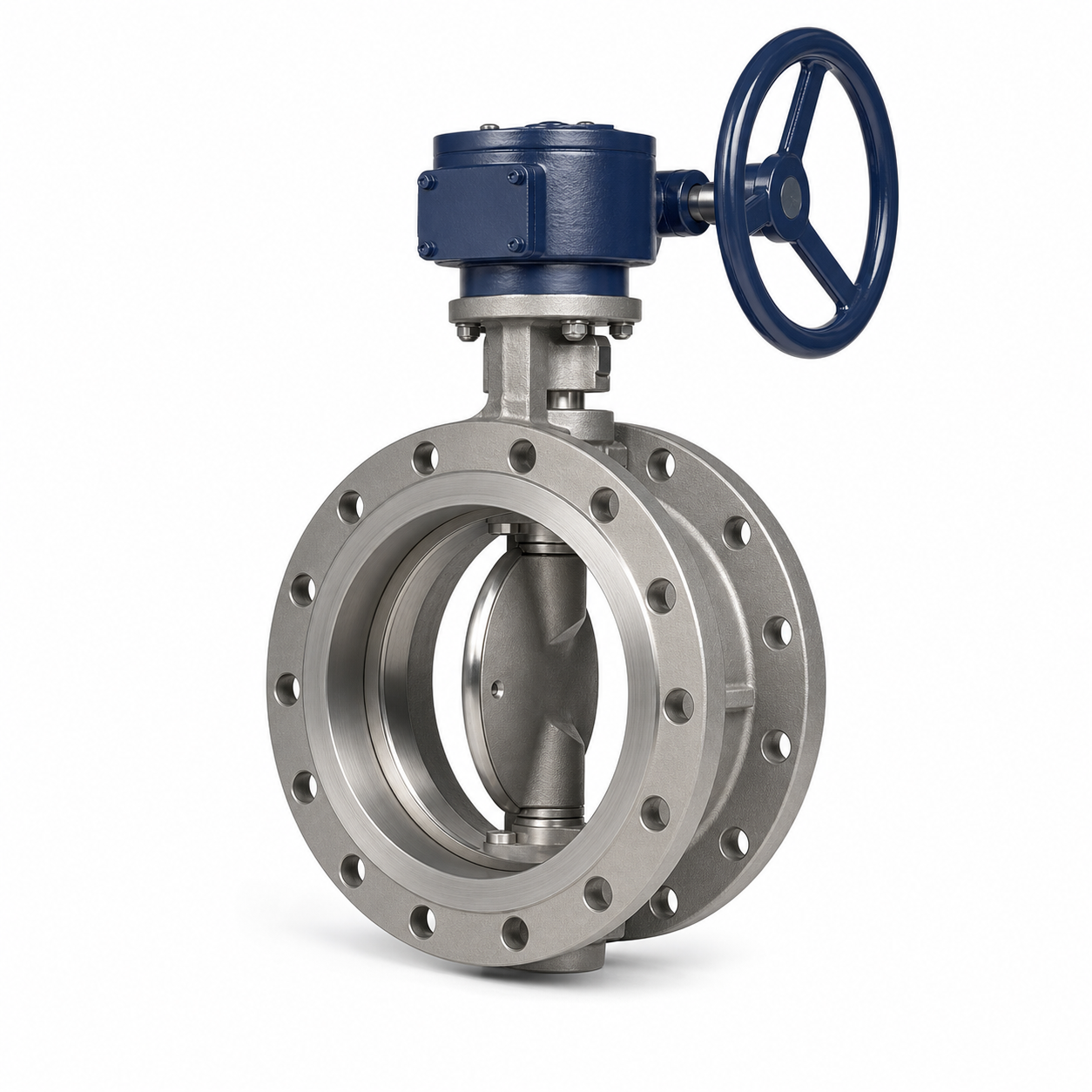

316 Клапан-бабочка с тройным смещением из нержавеющей стали
A widely specified corrosion-resistant valve material for chemical, pharmaceutical, water and general process systems. The triple offset butterfly valve configuration is engineered for compact high-temperature or severe-service process isolation.
Что такое 316 Клапан-бабочка с тройным смещением из нержавеющей стали?
А 316 Stainless Steel Triple Offset Butterfly Valve combines a molybdenum-bearing chromium-nickel austenitic stainless steel family with improved resistance to localized corrosion compared with 304 in many environments with a quarter-turn metal-seated design using three geometric offsets to reduce seat rubbing and support severe-service isolation.
316 is a common market description; cast valve bodies are generally specified as CF8M or low-carbon CF3M, while forged parts use F316 or F316L. Seat-stack design, pressure direction, leakage class, shaft loading, thermal cycling and actuator torque are configuration-specific.
316 Stainless Steel Triple Offset Butterfly Valve specifications
| Продукт | 316 Клапан-бабочка с тройным смещением из нержавеющей стали |
|---|---|
| Конструкция клапана | Triple-eccentric metal-seated butterfly valve in wafer, lug, double-flanged or butt-weld body pattern |
| Номинальный материал | 316 Нержавеющая сталь |
| НАС / Ссылка | UNS S31600/S31603; EN 1.4401/1.4404 |
| Формы продукта | Wrought ASTM A182 Ф316/Ф316Л; cast ASTM A351 CF8M/CF3M; exact component specification stated on order |
| Стандарты проектирования | API 609 и ASME B16.34; EN 593 option for applicable European projects |
| Испытание давлением | API 598, EN 12266-1 or project-specified shell and seat testing |
| Номинальное давление | Класс ASME или рейтинг PN проверены на соответствие точному материалу, размер, конструкция и расчетная температура |
| Торцевые соединения | Wafer, lug, double-flanged or butt-weld body patterns according to design |
| Операция | Gearbox, pneumatic, electric or hydraulic actuator |
| Документация | EN 10204 3.1 материальные записи, отчет об испытаниях под давлением, Записи об общих чертежах и проверках проекта согласно заказу. |
Это разработанный продукт для запроса, не универсальная спецификация запаса. Окончательная доступность зависит от размера клапана, класс давления, материальная форма, подрезать, система сидений, оператор, количество и требуемая редакция кода.
316 Stainless Steel material selection
| Точка выбора | Инженерное руководство |
|---|---|
| Профиль материала | a molybdenum-bearing chromium-nickel austenitic stainless steel family with improved resistance to localized corrosion compared with 304 in many environments |
| Почему выбран | Good fabrication, broad availability and improved pitting resistance over 304 in many moderately chloride-bearing services. |
| Типичный сервис | Химическая обработка, pharmaceutical, еда, clean utilities and selected chloride-bearing water service. |
| Ограничения для проверки | Warm chlorides, crevices and seawater can exceed 316 capability. Reducing acids and mixed contaminants require service-specific corrosion data. |
| Спецификация маршрута | Wrought ASTM A182 Ф316/Ф316Л; cast ASTM A351 CF8M/CF3M; exact component specification stated on order |
| Проверка | MTC and heat traceability with PMI for molybdenum verification when ordered; low-carbon grade and solution condition confirmed as required. |
Triple Offset Butterfly Valve design and standards
API 609
Common design basis for butterfly valves; category, body pattern, seat design and edition must be identified.
ASME B16.34
Pressure-temperature and general valve design requirements where applicable.
API 598 / EN 12266-1
Shell and seat testing selected for the applicable project and market.
API 607 / ISO 10497
Fire-safe qualification applies only to the exact seat, seal and valve configuration.
Seal ring, seat stack, pressure direction, shaft/packing system, bearing loads and actuator safety factor must be reviewed as a complete package.
Пожаробезопасный, неорганизованные выбросы, кислый сервис, кислород, криогенный, Требования к хлору и PED применяются только в том случае, если они явно определены и поддерживаются для конкретной предлагаемой конфигурации..
Типичные применения
| Промышленность | Контекст службы материалов | Выбор клапана в центре внимания |
|---|---|---|
| Химическая обработка | Compatible organic chemicals, solvents and moderate corrosive process streams | Pressure direction, leakage class, metal-seat design, температура, torque and fire-safe/emissions qualification |
| Pharmaceutical | Clean process, purified water and hygienic utility systems | Pressure direction, leakage class, metal-seat design, температура, torque and fire-safe/emissions qualification |
| Food and beverage | Product transfer and cleaning systems within chloride limits | Pressure direction, leakage class, metal-seat design, температура, torque and fire-safe/emissions qualification |
| Water treatment | Treated water and selected moderate-chloride service after review | Pressure direction, leakage class, metal-seat design, температура, torque and fire-safe/emissions qualification |
Примеры применения не являются подтверждением коррозии или одобрением конструкции.. Конечный пользователь должен проверить химический состав процесса., загрязняющие вещества, давление, температура, скорость, езда на велосипеде, выбросы и нормативные требования.
Качество, тестирование и отслеживаемость
Отслеживание номера плавки и EN 10204 3.1 записи, соответствующие спецификациям заказанных компонентов.
MTC and heat traceability with PMI for molybdenum verification when ordered; low-carbon grade and solution condition confirmed as required.
API 598, EN 12266-1 or project-specified shell and seat testing, с критериями приемки и утечки, указанными в заказе.
Общий чертеж, размеры, маркировка, операция, испытание под давлением и указанные записи NDE/третьих сторон.
Контрольный список запросов предложений
- Стандарт конструкции клапана и требуемая редакция
- Номинальный размер и класс ASME или рейтинг PN
- Точные характеристики материала для границы давления, подрезать, сиденья, упаковка и крепление болтами
- Body pattern, face-to-face, pressure direction, leakage class, seal-ring design and actuation
- Концевое соединение, требование лицом к лицу и лицом к лицу
- Состав жидкости, концентрация, загрязняющие вещества и твердые вещества
- Расчетное и рабочее давление/температура
- PMI, коррозионные испытания, ОСП, Требования к свидетелям и документам
Часто задаваемые вопросы
What is the cast equivalent commonly used for 316 valve bodies?
ASTM A351 CF8M is commonly associated with cast 316-type chemistry and CF3M with low-carbon 316L-type chemistry. They remain distinct casting grades with their own requirements.
Является 316 stainless steel suitable for seawater?
Не автоматически. Temperature, кислород, скорость, щели, deposits and residual chlorine can cause localized attack. Дуплекс, super duplex or higher-alloy materials are often evaluated for demanding seawater duty.
Why is PMI requested for 316 клапаны?
PMI helps distinguish molybdenum-bearing 316-type components from visually similar 304-type material and supports material traceability in alloy-controlled projects.
What are the three offsets?
They separate the shaft from the seat and body centerlines and add a conical sealing geometry, allowing rapid seat disengagement during opening.
Is every triple offset butterfly valve bidirectional?
Нет. Some designs have a preferred pressure direction or different leakage capability by direction. Confirm the tested performance of the exact configuration.
Can 316 Stainless Steel be used for every component in this triple offset butterfly valve?
Не автоматически. Граница давления, подрезать, шток или вал, сидение, упаковка, Материалы прокладок и болтов имеют различные механические и коррозионные характеристики.. Для обслуживания должна быть разработана полная спецификация материалов..
Related 316 Stainless Steel valve products
Нужно более широкое сравнение? Посмотреть general stainless steel and alloy butterfly valves guide или просмотреть все Поворотные заслонки.
Request a 316 Stainless Steel Triple Offset Butterfly Valve quotation
Отправьте спецификацию клапана, точные марки материалов, размер, класс давления, условия эксплуатации, требования к количеству и проверке для технической проверки.
