Описание
Детали продукта

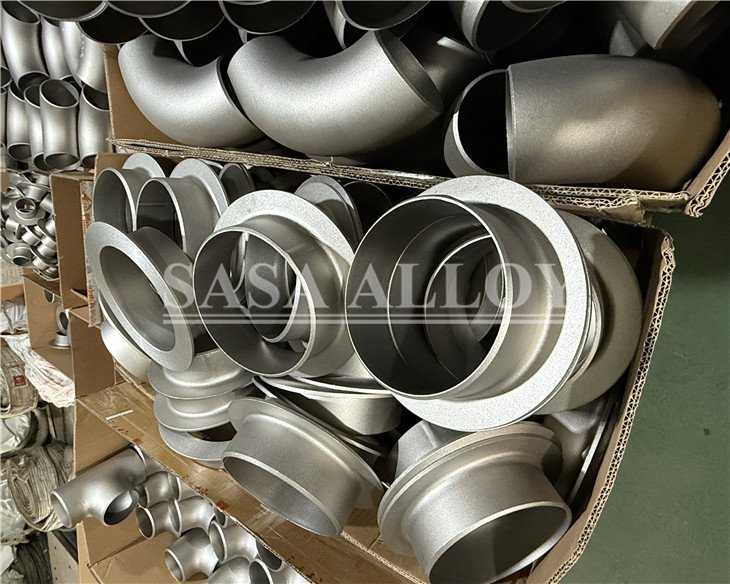

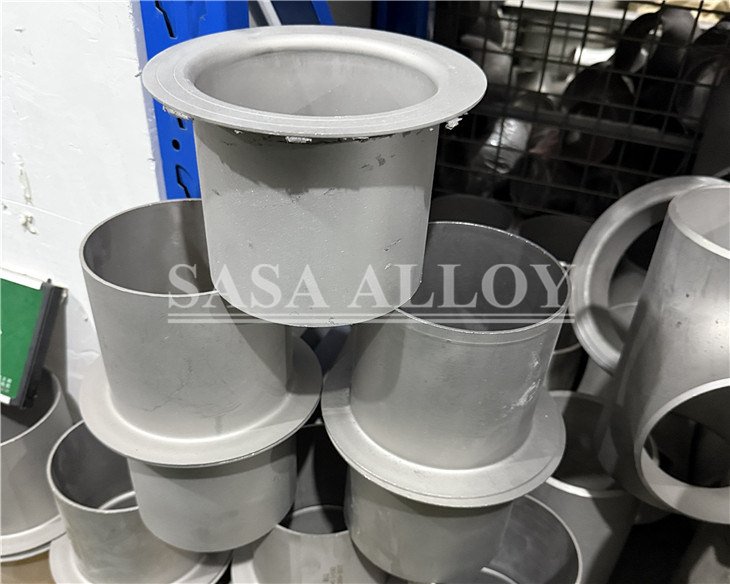

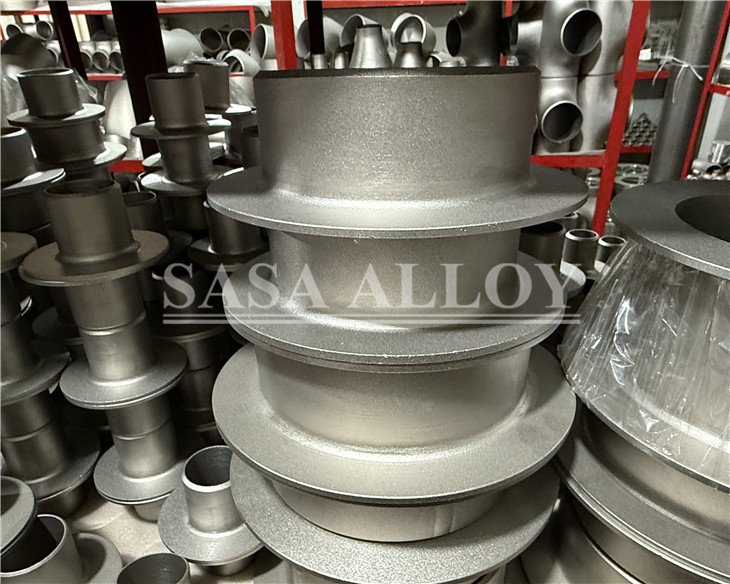

Duplex and super duplex steel lap joint flanges are loose backing flanges designed to be used with lap joint stub ends. They allow easy bolt hole alignment and simplify maintenance in piping systems where regular dismantling, inspection or replacement is required. Compared with conventional flange assemblies, they offer installation flexibility while duplex and super duplex materials provide high strength, excellent chloride pitting resistance and improved stress corrosion cracking resistance. Typical applications include offshore pipelines, химическая обработка, опреснительные установки, fire water lines and marine systems.
SASA FLANGE supplies standard and customized lap joint flanges in ASME, EN, DIN, JIS and GB dimensions. Каждый заказ может быть подтвержден химическим анализом., механические испытания, проверка размеров, Тестирование PMI, EN 10204 3.1 certificate and full heat number traceability. Индивидуальное бурение, non-standard dimensions, special sealing surfaces and project-specific marking are available on request.
- ✓Название продукта: Дуплексные супердуплексные стальные фланцы внахлестку
- ✓Марка материала: ASTM A182 F51, F53, F55, Ф60 / UNS S31803, S32205, S32750, S32760
- ✓Тип продукта: Lap Joint Flange for use with stub end
- ✓Основная особенность: Высокая прочность, excellent pitting and crevice corrosion resistance, easy alignment and dismantling
- ✓Приложения: Оффшор, seawater handling, химические заводы, опреснение, власть, marine and water treatment
Параметры продукта
| Название продукта | Дуплексные супердуплексные стальные фланцы внахлестку |
| Марка материала | ASTM A182 F51, F53, F55, Ф60; UNS S31803, S32205, S32750, S32760 |
| Тип материала | Дуплекс из нержавеющей стали / Super duplex stainless steel forged flange |
| Форма продукта | Коленные соединения фланца, loose flange used with stub end |
| Диапазон размеров | Ду15 — Ду1500 (1/2 дюйм — 60 дюйм) |
| Класс давления | Сорт 150 — 1500 / PN10 — Ру100 |
| Уплотняющая поверхность | Flat Face suitable for lap joint backing flange assembly; custom machining to project requirement |
| Обработка поверхности | Натуральная обработка, маринование, пассивация, защита от ржавчины на обработанных поверхностях |
| Стандартный | ASME B16.5, ASME B16.47, EN 1092-1, DIN, JIS B2220, ГБ/Т 9119 или спецификация клиента |
| Инспекция | Химический анализ, Механические испытания, Тест PMI, Размерный, Визуальный, NDT on request |
| Сертификат | EN 10204 3.1 Имеется сертификат на материал |
| Служба обработки | Резка, обработка с ЧПУ, Индивидуальное бурение, Обработка нестандартного размера |
Химический состав
The following chemical composition data is for general reference for common duplex and super duplex forged flange grades. Actual composition will comply with the applicable ASTM, EN or customer specification and will be confirmed by the mill test certificate and project inspection requirements for each heat number supplied.
| Элемент | С | И | Мин. | П | С | Кр | В | Мо | Другой |
|---|---|---|---|---|---|---|---|---|---|
| F51 / UNS S31803 % | 0.03 Макс | 1.00 Макс | 2.00 Макс | 0.03 Макс | 0.02 Макс | 21.0-23.0 | 4.5-6.5 | 2.5-3.5 | Н 0.08-0.20 |
| F55 / UNS S32760 % | 0.03 Макс | 1.00 Макс | 1.00 Макс | 0.03 Макс | 0.01 Макс | 24.0-26.0 | 6.0-8.0 | 3.0-4.0 | Н 0.20-0.30, Cu 0.50-1.00, Вт 0.50-1.00 |
Механические свойства
Mechanical properties shown below are typical minimum values for forged duplex and super duplex flange grades in the properly solution-annealed condition. Actual results may vary depending on grade, толщина сечения, heat treatment and applicable standard requirements. Final values are verified by test reports and inspection documents for each supplied batch.
| Оценка | Предел прочности | Предел текучести | Удлинение | Твердость | Плотность |
|---|---|---|---|---|---|
| ASTM A182 F51 | 620 МПа мин. | 450 МПа мин. | 25% мин | 290НВ макс. | 7.8 г/см3 |
| ASTM A182 F55 | 750 МПа мин. | 550 МПа мин. | 15% мин | 300НВ макс. | 7.8 г/см3 |
Таблица общих размеров
| Диапазон размеров | Класс давления | Уплотняющая поверхность | Материал | Доступность |
|---|---|---|---|---|
| Ду15 — Ду50 | Сорт 150 — 600 | коленный сустав / FF style backing flange | F51 / Ф60 | Запас / Производство |
| Ду65 — Ду300 | Сорт 150 — 900 | коленный сустав / FF style backing flange | F51 / F55 | Запас / Производство |
| Ду350 — Ду600 | Сорт 150 — 1500 | коленный сустав / FF style backing flange | F51 / F53 / F55 | Производство |
| Ду700 — Ду1500 | Сорт 150 — 600 | коленный сустав / FF style backing flange | F51 / F55 | На заказ |
Сравнение различных характеристик
| Тип | Описание | Типичное использование |
|---|---|---|
| ASME Фланец внахлестку | Loose flange used with ASME B16.9 заглушка, easy to rotate for bolt alignment | Технологические трубопроводы, offshore skids, maintenance-intensive lines |
| EN Фланец внахлестку | European dimensional backing flange matched with EN stub end dimensions | Очистка воды, химические заводы, EU-standard piping systems |
| Duplex Lap Joint Flange | Lap joint flange produced in duplex stainless steel for strength and chloride resistance | Brackish water, fire water, general seawater service |
| Super Duplex Lap Joint Flange | Higher alloy lap joint flange for severe chloride and offshore conditions | Опреснение, offshore topside, seawater injection and marine service |
Эквивалентные стандарты и международные названия
Lap joint flanges can be manufactured according to several international dimensional standards, while the material grade designation may differ by region. Equivalent names below are typical references only. Final selection should be based on the required flange standard, номинальное давление, допуск на коррозию, forging standard and end-use service conditions specified by the project.
| Стандартный / Область | Стандартный код | Типичная оценка / Эквивалент |
|---|---|---|
| США | ASME B16.5 | ASTM A182 F51, F53, F55, Ф60 |
| Европа | EN 1092-1 | 1.4462, 1.4410 |
| Германия | DIN 2527 / 2566 | X2CrNiMoN22-5-3, X2CrNiMoN25-7-4 |
| Япония | JIS B2220 | SUS329J3L, equivalent duplex grades on request |
| Китай | ГБ/Т 9119 | 022Cr22Ni5Mo3N, 022Cr25Ni7Mo4N |
Схема производственного процесса
SASA FLANGE controls each production stage from raw material verification to final inspection to ensure dimensional accuracy, corrosion-resistant material integrity and full traceability for duplex and super duplex lap joint flanges used in demanding industrial piping systems.
- 1. Выбор сырья
- 2. Ковка / Резка
- 3. Термическая обработка
- 4. Грубая обработка
- 5. Завершить обработку
- 6. Бурение
- 7. Обработка поверхности
- 8. Инспекция
- 9. Маркировка
- 10. Упаковка
- 11. Доставка
| Этап процесса | Описание | Пункт контроля качества |
|---|---|---|
| Сырье | Выбирайте сертифицированные кованые заготовки или пластины. | Сертификат материала и отслеживаемость |
| Ковка | Горячая ковка для достижения необходимой формы. | Температура ковки и степень обжатия |
| Термическая обработка | Solution annealing and rapid cooling as required by duplex grade | Температура, soaking time and cooling control |
| Обработка | Уплотняющая поверхность, отверстия для болтов, размеры | Точность размеров и чистота поверхности |
| Инспекция | Окончательная проверка перед отправкой | Измерение, поверхность, PMI, certificate verification |
Проверка продукта
1. Проверка химического состава
Chemical analysis is performed to verify that chromium, никель, молибден, nitrogen and other alloying elements meet the specified duplex or super duplex grade requirements. This inspection helps confirm corrosion resistance and material conformity before machining and shipment. Test results are linked to the heat number and included in the material documentation package.
2. Испытание механических свойств
Механические испытания подтверждают прочность на растяжение, предел текучести, elongation and hardness according to the applicable forging material standard. Duplex and super duplex flanges are checked to ensure the required balance of high strength and toughness after proper heat treatment. Test records are reviewed against customer specifications and relevant ASTM or EN requirements.
3. Проверка размеров
Проверка размеров охватывает наружный диаметр, inside diameter, толщина, болт круг, диаметр отверстия под болт, number of holes and flange facing details according to ASME, EN, DIN, Стандарты JIS или GB. Particular attention is given to fit-up with the matching stub end and to concentricity, flatness and machining quality for reliable installation on site.
4. PMI-тестирование и гидростатические испытания
PMI testing is carried out to confirm the alloy grade of duplex or super duplex flanges and to prevent material mix-up in critical projects. Hydrostatic testing is generally applied to assembled piping components where specified, while flange supply is supported by visual and dimensional inspection, PMI records and EN 10204 3.1 certification for full quality assurance.
Упаковка продукта
- ✓Упаковка из деревянного ящика: Подходит для продуктов высокого давления и большого диаметра.
- ✓Упаковка поддонов в термоусадочную пленку: Подходит для партийных поставок и стандартных размеров.
- ✓Антикоррозионное масляное покрытие + Водонепроницаемая бумага: Используется для защиты морских грузов.
- ✓Индивидуальный полиэтиленовый пакет + Картонная коробка: Используется для небольших фитингов и резьбовых изделий.
- ✓Четкая маркировка: Оценка, размер, класс давления, номер плавки и номер заказа
Приложения
Duplex and super duplex lap joint flanges are widely used in industries where high strength, chloride corrosion resistance and easy dismantling are required. Their loose flange design supports simple alignment during installation and maintenance, making them suitable for aggressive media, offshore conditions and systems with frequent inspection or component replacement.
| Промышленность | Типичные применения | Почему используется этот продукт |
|---|---|---|
| Нефть и газ | Offshore piping, produced water lines, fire water systems, инженерные трубопроводы | Provides chloride resistance, high strength and easier disassembly during maintenance |
| Химическая обработка | Acid handling support lines, process water, corrosive chemical transfer systems | Suitable for corrosive service where reliable sealing and material integrity are required |
| Производство электроэнергии | Cooling water systems, FGD auxiliary piping, service water lines | Resists corrosion in wet and chloride-bearing environments and allows easier flange alignment |
| Очистка воды | Desalination piping, RO skids, brine lines, seawater intake and discharge | Super duplex grades offer strong resistance to pitting and crevice corrosion in saline media |
| Морской и оффшорный | Балластные системы, охлаждение морской водой, deck piping, offshore module fabrication | Combines marine corrosion resistance with flexible installation and maintenance advantages |
Почему выбирают SASA FLANGE?
- ✓Профессиональный производитель фланцев внахлестку для глобальных промышленных проектов.
- ✓Индивидуальный размер, класс давления и марка материала согласно чертежам
- ✓Полная стандартная поддержка: ASME, EN, DIN, JIS, ГБ, ГОСТ и спецификации заказчика
- ✓Отслеживание материалов с контролем номера плавки и EN 10204 3.1 сертификат материала
- ✓Химический анализ, механические испытания, Тестирование PMI, гидростатический и размерный контроль
- ✓Наличие на складе стандартных позиций, Время выполнения 3-7 дни; изготовление на заказ 15-30 дни
- ✓Экспортная упаковка для моря., воздушный и наземный транспорт
- ✓15+ многолетний опыт поставок 50+ страны мира
Часто задаваемые вопросы
вопрос: What is a duplex super duplex steel lap joint flange?
А: A duplex or super duplex lap joint flange is a loose backing flange used together with a stub end. The flange rotates freely around the pipe, making bolt alignment easier during installation. It is commonly selected for corrosive service and systems that require frequent dismantling, inspection or replacement, especially in offshore, chemical and desalination applications.
вопрос: What materials are available for duplex super duplex steel lap joint flanges?
А: SASA FLANGE commonly supplies ASTM A182 F51, F53, F55 and F60 grades, corresponding to UNS S31803, S32205, S32750 and S32760. Equivalent EN, DIN and GB duplex material designations can also be produced according to project requirements. Material selection depends on chloride level, температура, design code and expected corrosion resistance in service.
вопрос: Какой класс давления поддерживается?
А: Duplex and super duplex lap joint flanges are typically supplied in ASME Class 150, 300, 600, 900 и 1500, depending on size and standard. For EN and DIN systems, PN10 to PN100 can be produced. The actual available pressure rating depends on flange dimensions, сорт материала, temperature conditions and the selected international standard.
вопрос: Может SASA FLANGE поставляем нестандартные размеры?
А: Да. SASA FLANGE can manufacture custom sizes, нестандартное бурение, special bolt hole orientation, project-specific thickness and matching dimensions for stub ends. Мы также поддерживаем индивидуальную маркировку, machining tolerances and special material grades for offshore or corrosive service. Drawings, standards and technical data sheets can be reviewed before production to ensure correct fit and performance.
вопрос: Какой сертификат предоставляется?
А: Standard supply includes EN 10204 3.1 material certificate with full heat number traceability. Depending on the order, SASA FLANGE can also provide mill test certificates, chemical analysis results, отчеты о механических испытаниях, PMI records and dimensional inspection reports. Additional third-party inspection support can be arranged for export projects requiring stricter documentation and quality approval.
Связаться с нами
If you are looking for duplex super duplex steel lap joint flanges or related custom flange products, пожалуйста, свяжитесь SASA FLANGE с вашим необходимым размером, класс давления, сорт материала, стандартный, обработка поверхности, требования к количеству и проверке. Наша команда предоставит профессиональные технические решения и конкурентоспособные предложения в течение 24 часы.
