Описание
Детали продукта

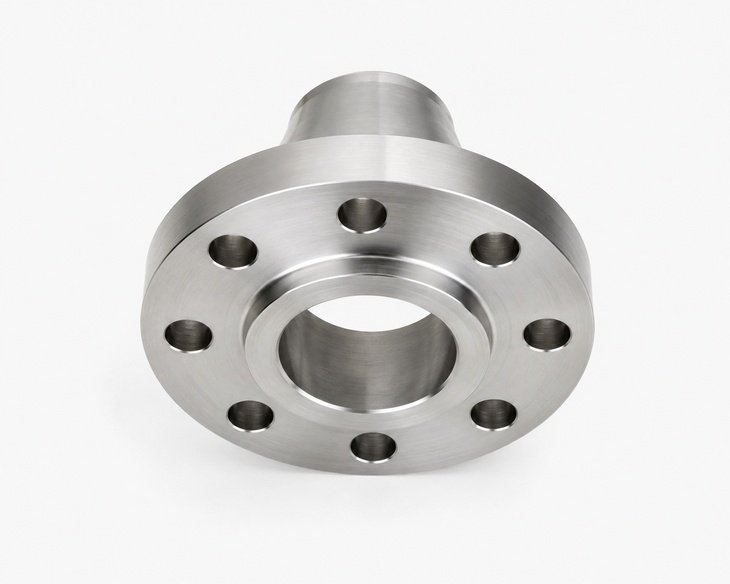

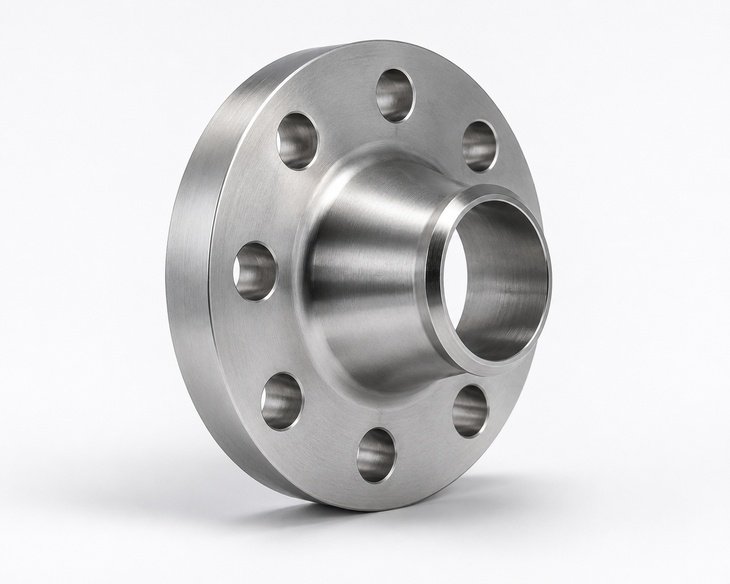

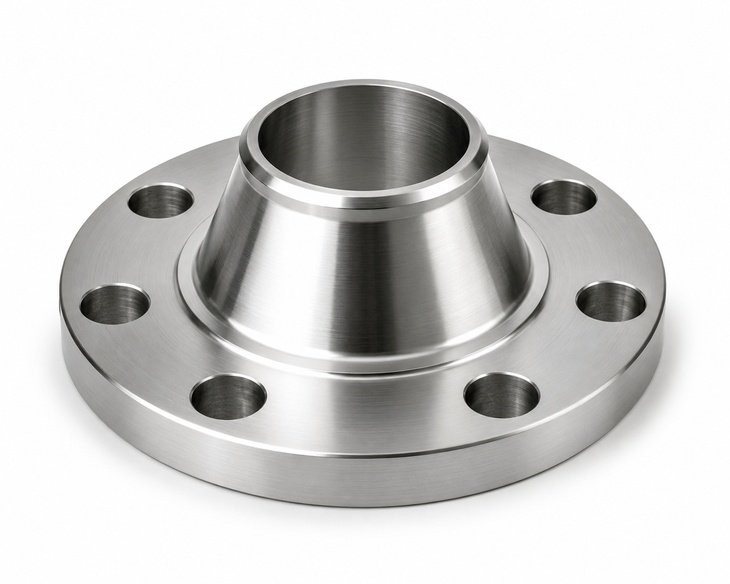

Inconel weld neck flange is a butt-weld type forged flange with a long tapered hub that provides smooth stress transition from flange to pipe. It is selected for severe service conditions involving high temperature, циклическая загрузка, окисление, chloride media and corrosive chemical exposure. Common applications include offshore pipelines, теплообменники, сосуды под давлением, petrochemical lines, flue gas desulfurization systems and high purity process piping.
SASA FLANGE manufactures and supplies Inconel weld neck flanges in accordance with ASME B16.5, ASME B16.47, EN 1092-1, DIN, Стандарты JIS и GB. Customized dimensions and drilling are available. Каждый заказ может быть подтвержден химическим анализом., механические испытания, проверка размеров, Тестирование PMI, EN 10204 3.1 certificate and full heat number traceability to meet project and end-user quality requirements.
- ✓Название продукта: Фланец с приварной шейкой из инконеля
- ✓Марка материала: Инконель 600, Инконель 625, Сплав 825 and other nickel alloy forged grades
- ✓Тип продукта: Forged weld neck flange with butt weld end
- ✓Основная особенность: Excellent high temperature strength, corrosion resistance and reliable welding performance
- ✓Приложения: Нефть и газ, химическая обработка, производство электроэнергии, морской, offshore and water treatment systems
Параметры продукта
| Название продукта | Фланец с приварной шейкой из инконеля |
| Марка материала | ASTM B564 UNS N06600, UNS N06625, UNS N08825 and custom nickel alloy grades |
| Тип материала | Nickel alloy forged material |
| Форма продукта | Forged and machined weld neck flange |
| Диапазон размеров | Ду15 — Ду1500 (1/2 дюйм — 60 дюйм) |
| Класс давления | Сорт 150 — 2500 / PN10 — Ру100 |
| Уплотняющая поверхность | РФ, ФФ, РТЖ, ТГ, МФМ |
| Обработка поверхности | Натуральная обработка, маринованный, пассивированный, protective oil on sealing face |
| Стандартный | ASME B16.5, ASME B16.47, EN 1092-1, DIN, JIS B2220, ГБ/Т 9119 или спецификация клиента |
| Инспекция | Химический анализ, Механические испытания, Тест PMI, Размерный, Гидростатический |
| Сертификат | EN 10204 3.1 Имеется сертификат на материал |
| Служба обработки | Резка, обработка с ЧПУ, Индивидуальное бурение, Обработка нестандартного размера |
Химический состав
The following chemical composition is a reference for common Inconel 625 forged flange material. Фактический состав может незначительно отличаться в зависимости от класса., product form and applicable ASTM specification. Final values shall comply with the relevant standard, approved purchase order requirements and the original mill test certificate supplied with the material.
| Элемент | С | И | Мин. | П | С | Кр | В | Мо | Другой |
|---|---|---|---|---|---|---|---|---|---|
| UNS N06625 Содержание % | 0.10 Макс | 0.50 Макс | 0.50 Макс | 0.015 Макс | 0.015 Макс | 20.0-23.0 | 58.0 мин | 8.0-10.0 | Nb+Ta 3.15-4.15, Фе 5.0 Макс |
Механические свойства
Mechanical properties of Inconel weld neck flanges depend on the selected nickel alloy grade, производственный маршрут, режим термообработки и толщина сечения. The values below are typical reference figures for forged materials commonly used for flange production. Final certified test results are stated on the material certificate and may differ according to specification and project requirements.
| Оценка | Предел прочности | Предел текучести | Удлинение | Твердость | Плотность |
|---|---|---|---|---|---|
| UNS N06600 | 550 МПа мин. | 240 МПа мин. | 30% мин | ≤ 195 полупансион | 8.47 г/см3 |
| UNS N06625 | 827 МПа мин. | 414 МПа мин. | 30% мин | ≤ 220 полупансион | 8.44 г/см3 |
Таблица общих размеров
| Диапазон размеров | Класс давления | Уплотняющая поверхность | Материал | Доступность |
|---|---|---|---|---|
| Ду15 — Ду50 | Сорт 150 — 600 | РФ | Инконель 600 / 625 | Запас / Производство |
| Ду65 — Ду300 | Сорт 150 — 1500 | РФ / РТЖ | Инконель 600 / 625 / Сплав 825 | Запас / Производство |
| Ду350 — Ду600 | Сорт 150 — 2500 | РФ / РТЖ | Инконель 625 / custom nickel alloy | Производство |
| Ду700 — Ду1500 | Сорт 150 — 900 | РФ | Инконель 625 / Сплав 825 | На заказ |
Сравнение различных характеристик
| Тип | Описание | Типичное использование |
|---|---|---|
| ASME Weld Neck Flange | Long tapered hub flange with butt weld end manufactured to ASME B16.5 or B16.47 | High pressure and high temperature process piping |
| EN Weld Neck Flange Type 11 | European standard welding neck flange to EN 1092-1 with PN rating | Химическая, utility and industrial plant piping |
| Raised Face Inconel WN Flange | Standard raised face design for use with non-metallic or semi-metallic gaskets | General refinery, offshore and process line service |
| RTJ Inconel WN Flange | Ring type joint facing for metal gasket sealing under severe pressure and temperature | Critical oil and gas, subsea and high pressure systems |
Эквивалентные стандарты и международные названия
Inconel weld neck flanges can be manufactured to major international flange standards, while the nickel alloy grade is selected according to ASTM or equivalent material specifications. Dimensional standards differ by region, but equivalent products can be produced with matching pressure ratings, facing types and drilling patterns to suit global piping systems and project drawings.
| Стандартный / Область | Стандартный код | Типичная оценка / Эквивалент |
|---|---|---|
| США | ASME B16.5 | ASTM B564 UNS N06600 / N06625 weld neck flange |
| Европа | EN 1092-1 | Тип 11 nickel alloy flange to project specification |
| Германия | DIN 2633 / 2635 | DIN weld neck flange in Inconel 625 equivalent nickel alloy |
| Япония | JIS B2220 | JIS welding neck flange in UNS N06600 or N06625 |
| Китай | ГБ/Т 9119 | WN flange in ASTM B564 nickel alloy grade |
Схема производственного процесса
Manufacturing of Inconel weld neck flanges requires strict control of alloy identity, forging conditions and final machining accuracy. SASA FLANGE applies traceable process control from raw material to shipment to ensure dimensional consistency, material integrity and reliable sealing performance in critical service.
- 1. Выбор сырья
- 2. Ковка / Резка
- 3. Термическая обработка
- 4. Грубая обработка
- 5. Завершить обработку
- 6. Бурение
- 7. Обработка поверхности
- 8. Инспекция
- 9. Маркировка
- 10. Упаковка
- 11. Доставка
| Этап процесса | Описание | Пункт контроля качества |
|---|---|---|
| Сырье | Выбирайте сертифицированные кованые заготовки или пластины. | Сертификат материала и отслеживаемость |
| Ковка | Горячая ковка для достижения необходимой формы. | Температура ковки и степень обжатия |
| Термическая обработка | Solution annealing or specified heat treatment according to alloy grade | Контроль температуры и времени выдержки |
| Обработка | Уплотняющая поверхность, отверстия для болтов, размеры | Точность размеров и чистота поверхности |
| Инспекция | Окончательная проверка перед отправкой | Измерение, поверхность, PMI, гидростатический |
Проверка продукта
1. Проверка химического состава
Chemical composition inspection verifies that the forged nickel alloy used for the flange conforms to the specified grade such as UNS N06600 or N06625. Raw material certificates are checked and laboratory analysis is performed when required to confirm alloying elements including nickel, хром, molybdenum and other controlled elements before production release.
2. Испытание механических свойств
Mechanical testing is carried out according to the applicable material specification and project requirement. Типичные испытания включают прочность на растяжение., предел текучести, elongation and hardness to confirm the forged flange material has adequate strength and ductility for high temperature and pressure service. Results are recorded and linked to the heat number for traceability.
3. Проверка размеров
Проверка размеров охватывает наружный диаметр, размер отверстия, размеры ступицы, толщина, болт круг, bolt hole quantity and hole diameter. Sealing face type and finish, including RF height or RTJ groove dimensions, are checked against ASME, EN, DIN, JIS, GB or approved customer drawings to ensure proper fit-up and sealing performance during installation.
4. PMI-тестирование и гидростатические испытания
Positive Material Identification testing is performed to verify the alloy chemistry of each flange or production batch and prevent material mix-up. Hydrostatic or system pressure related testing can be arranged according to project scope. SASA FLANGE обеспечивает EN 10204 3.1 сертификат, inspection reports and full traceability documents with each qualified shipment.
Упаковка продукта
- ✓Упаковка из деревянного ящика: Подходит для продуктов высокого давления и большого диаметра.
- ✓Упаковка поддонов в термоусадочную пленку: Подходит для партийных поставок и стандартных размеров.
- ✓Антикоррозионное масляное покрытие + Водонепроницаемая бумага: Используется для защиты морских грузов.
- ✓Индивидуальный полиэтиленовый пакет + Картонная коробка: Используется для небольших фитингов и резьбовых изделий.
- ✓Четкая маркировка: Оценка, размер, класс давления, номер плавки и номер заказа
Приложения
Inconel weld neck flanges are used where standard carbon steel or stainless steel flanges may not provide sufficient resistance to heat, oxidation or aggressive process media. Their combination of mechanical strength, weldability and corrosion resistance makes them suitable for demanding industrial systems that require long-term sealing reliability and material integrity.
| Промышленность | Типичные применения | Почему используется этот продукт |
|---|---|---|
| Нефть и газ | Морские трубопроводы, sour service lines, high pressure wellhead and process piping | Offers strong welded connection, excellent corrosion resistance and high temperature performance |
| Химическая обработка | Acid handling lines, реакторы, heat exchangers and aggressive fluid transfer systems | Resists oxidizing and reducing media better than many conventional alloys |
| Производство электроэнергии | Boiler auxiliary systems, FGD units, high temperature steam related service and exhaust systems | Maintains strength and oxidation resistance under elevated temperatures |
| Очистка воды | Опреснение, brine handling and specialty chemical dosing lines | Provides good resistance to chloride-containing environments and long service life |
| Морской и оффшорный | Seawater piping, topside modules, FPSO process lines and offshore utility systems | Suitable for corrosive marine environments and vibration-prone service conditions |
Почему выбирают SASA FLANGE?
- ✓Профессиональный производитель приварных фланцев для глобальных промышленных проектов.
- ✓Индивидуальный размер, класс давления и марка материала согласно чертежам
- ✓Полная стандартная поддержка: ASME, EN, DIN, JIS, ГБ, ГОСТ и спецификации заказчика
- ✓Отслеживание материалов с контролем номера плавки и EN 10204 3.1 сертификат материала
- ✓Химический анализ, механические испытания, Тестирование PMI, гидростатический и размерный контроль
- ✓Наличие на складе стандартных позиций, Время выполнения 3-7 дни; изготовление на заказ 15-30 дни
- ✓Экспортная упаковка для моря., воздушный и наземный транспорт
- ✓15+ многолетний опыт поставок 50+ страны мира
Часто задаваемые вопросы
вопрос: What is an Inconel weld neck flange?
А: An Inconel weld neck flange is a forged nickel alloy flange with a long tapered neck and butt weld end. It is designed to be welded directly to pipe for improved strength and stress distribution. This flange type is commonly used in high temperature, corrosive and high pressure systems where long service life and leak-tight performance are required.
вопрос: What materials are available for Inconel weld neck flange?
А: SASA FLANGE can supply Inconel weld neck flanges in ASTM B564 UNS N06600, UNS N06625 and other nickel alloy grades such as Alloy 825 according to application needs. Material selection depends on temperature, pressure and corrosion environment. We can also offer project-based alternatives when customer drawings or end-user specifications define a specific nickel alloy grade.
вопрос: Какой класс давления поддерживается?
А: Inconel weld neck flanges are commonly supplied in ASME Class 150, 300, 600, 900, 1500 и 2500, as well as EN PN10 to PN100 depending on size and standard. Raised face and ring type joint facings are available. The final class selection should match the piping design pressure, temperature rating and code requirement of the project.
вопрос: Может SASA FLANGE поставляем нестандартные размеры?
А: Да. SASA FLANGE can produce custom Inconel weld neck flanges according to customer drawings, special bore dimensions, нестандартное бурение, unique sealing faces and project-specific material requirements. We support ASME, EN, DIN, JIS, GB and custom designs for offshore, chemical and power applications, with machining and inspection tailored to the specified tolerances.
вопрос: Какой сертификат предоставляется?
А: SASA FLANGE обеспечивает EN 10204 3.1 material certificate for Inconel weld neck flanges, together with mill test certificate, heat number traceability and inspection records. Тестирование PMI, проверка размеров, chemical analysis and mechanical test reports can be included as required. Hydrostatic related inspection or third-party witness service can also be arranged based on project documentation needs.
